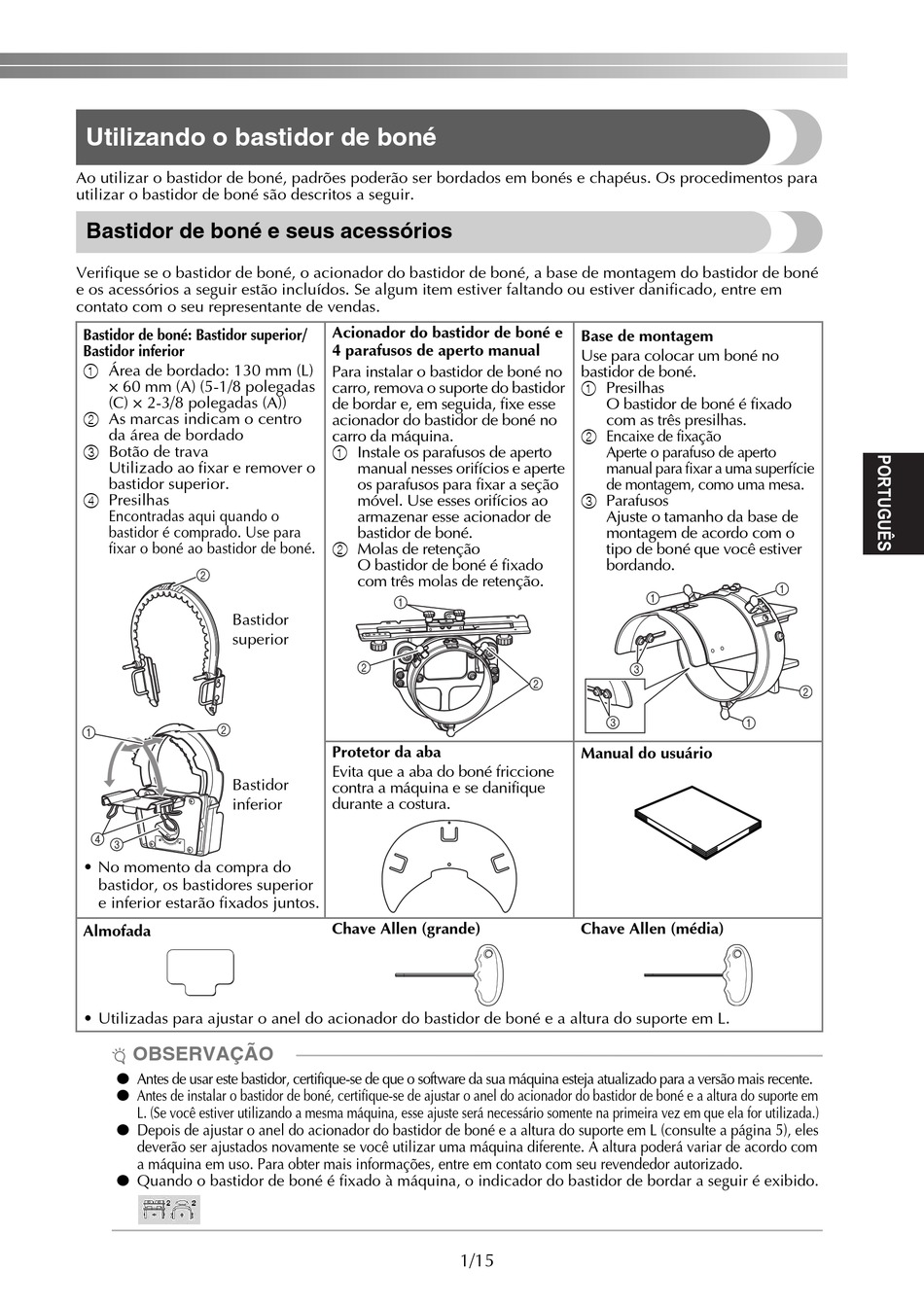

Utilizando o bastidor de boné
Ao utilizar o bastidor de boné, padrões poderão ser bordados em bonés e chapéus. Os procedimentos para
utilizar o bastidor de boné são descritos a seguir.
Bastidor de boné e seus acessórios
Verifique se o bastidor de boné, o acionador do bastidor de boné, a base de montagem do bastidor de boné
e os acessórios a seguir estão incluídos. Se algum item estiver faltando ou estiver danificado, entre em
contato com o seu representante de vendas.
Bastidor de boné: Bastidor superior/
Bastidor inferior
1 Área de bordado: 130 mm (L)
× 60 mm (A) (5-1/8 polegadas
(C) × 2-3/8 polegadas (A))
2 As marcas indicam o centro
da área de bordado
3 Botão de trava
Utilizado ao fixar e remover o
bastidor superior.
4 Presilhas
Encontradas aqui quando o
bastidor é comprado. Use para
fixar o boné ao bastidor de boné.
Bastidor
superior
Bastidor
inferior
• No momento da compra do
bastidor, os bastidores superior
e inferior estarão fixados juntos.
Almofada
• Utilizadas para ajustar o anel do acionador do bastidor de boné e a altura do suporte em L.
OBSERVAÇÃO
● Antes de usar este bastidor, certifique-se de que o software da sua máquina esteja atualizado para a versão mais recente.
● Antes de instalar o bastidor de boné, certifique-se de ajustar o anel do acionador do bastidor de boné e a altura do suporte em
L. (Se você estiver utilizando a mesma máquina, esse ajuste será necessário somente na primeira vez em que ela for utilizada.)
● Depois de ajustar o anel do acionador do bastidor de boné e a altura do suporte em L (consulte a página 5), eles
deverão ser ajustados novamente se você utilizar uma máquina diferente. A altura poderá variar de acordo com
a máquina em uso. Para obter mais informações, entre em contato com seu revendedor autorizado.
● Quando o bastidor de boné é fixado à máquina, o indicador do bastidor de bordar a seguir é exibido.
Acionador do bastidor de boné e
4 parafusos de aperto manual
Para instalar o bastidor de boné no
carro, remova o suporte do bastidor
de bordar e, em seguida, fixe esse
acionador do bastidor de boné no
carro da máquina.
1 Instale os parafusos de aperto
manual nesses orifícios e aperte
os parafusos para fixar a seção
móvel. Use esses orifícios ao
armazenar esse acionador de
bastidor de boné.
2 Molas de retenção
O bastidor de boné é fixado
com três molas de retenção.
Protetor da aba
Evita que a aba do boné friccione
contra a máquina e se danifique
durante a costura.
Chave Allen (grande)
1/15
Base de montagem
Use para colocar um boné no
bastidor de boné.
1 Presilhas
O bastidor de boné é fixado
com as três presilhas.
2 Encaixe de fixação
Aperte o parafuso de aperto
manual para fixar a uma superfície
de montagem, como uma mesa.
3 Parafusos
Ajuste o tamanho da base de
montagem de acordo com o
tipo de boné que você estiver
bordando.
Manual do usuário
Chave Allen (média)
