El aditamento Zipmate se debe utilizar solamente con un mango lateral de control
! ADVERTENCIA
auxiliar duro. El control de los mangos de agarre sólido usando las dos manos
proporcionará suficiente control de la rueda de corte en caso de retroceso.
Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la
ADVERTENCIA
!
posición fijada o de apagado antes de hacer cualquier ensamblaje, ajustes o cambiar
accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta
accidentalmente.

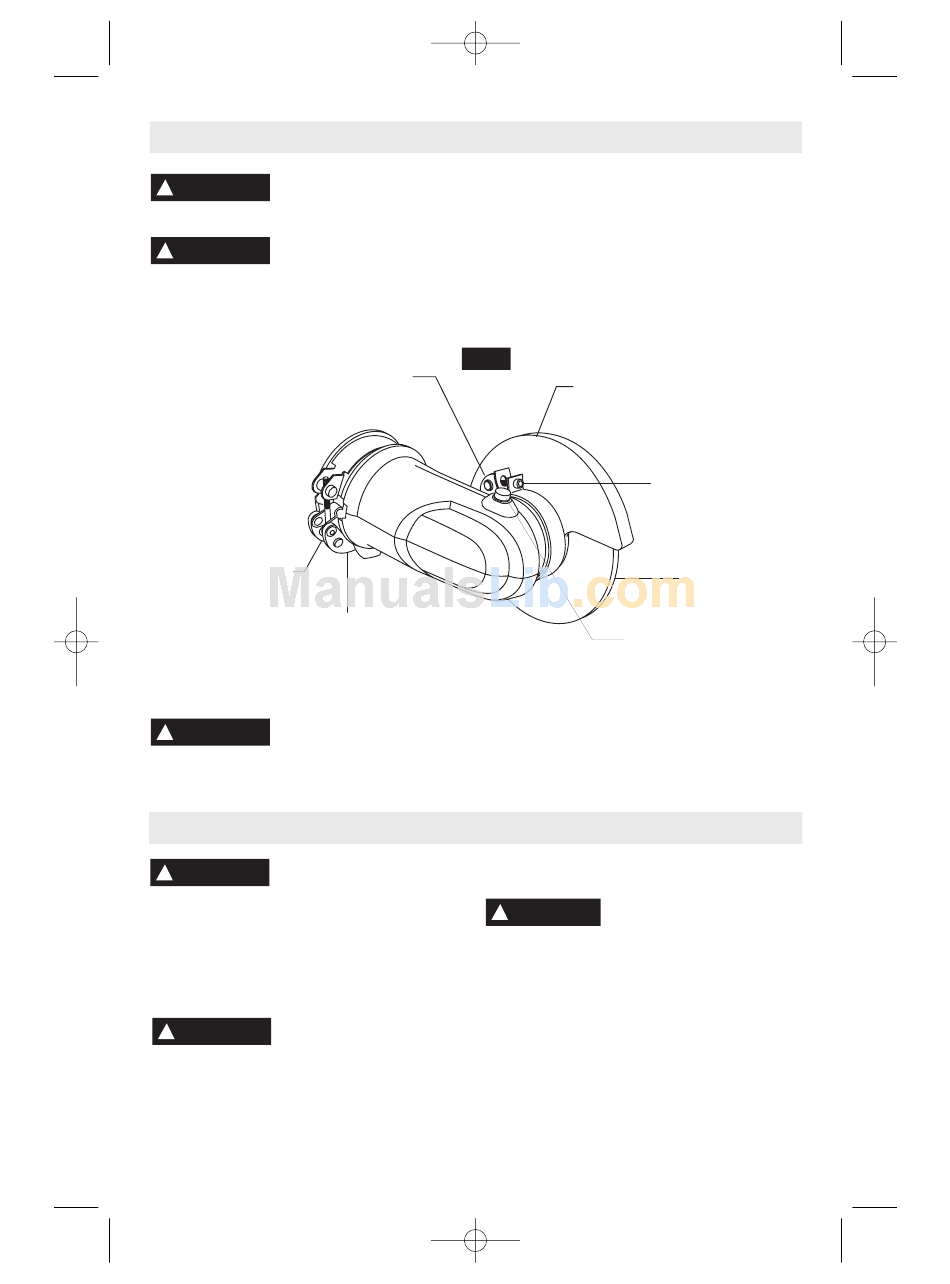

Aditamento de rueda abrasiva Zipmate
PALANCA DE FIJACIÓN DEL
PROTECTOR DE LA RUEDA
TORNILLO DE
AJUSTE DE LA
PALANCA DE
FIJACIÓN
Recomendado para utilizarse con las herramientas giratorias Rebel y Revolution,
Se debe obtener el mango de control auxiliar duro para los modelos RZ1 y RZ25. Llame al
ADVERTENCIA
!
1-877-ROTOZIP.
Nota: La velocidad de su herramienta se reducirá 2:1 al usar el accesorio de rueda abrasiva.
Utilice siempre el mango
! ADVERTENCIA
auxiliar para obtener un control
máximo de la reacción del par motor o el retroceso.
El funcionamiento de la herramienta sin el mango
auxiliar puede causar la pérdida de control de la
herramienta, lo que puede producir posibles lesiones
personales graves.
DESMONTAJE E INSTALACIÓN DEL ACCESORIO DE
RUEDA ABRASIVA
Desconecte el paquete de
! ADVERTENCIA
baterías de la herramienta o
ponga el interruptor en la posición fijada o de
apagado antes de hacer cualquier ensamblaje,
ajustes o cambiar accesorios. Dichas medidas
preventivas de seguridad reducen el riesgo de arrancar
la herramienta accidentalmente.
11:04 AM Page 57
Descripción funcional y especificaciones
FIG. 1
PALANCA DE
CIERRE
y con todas las sierras Spiral Saw modelos RZ.
Ensamblaje
-57-
®
PROTECTOR DE
LA RUEDA
TORNILLO DE
AJUSTE DE LA
PALANCA DE
FIJACIÓN DEL
PROTECTOR
CIERRE DEL EJE
Asegúrese de que la tuerca del portaherramienta esté
apretada firmemente antes de encender la herramienta.
No utilice un mandril de apriete
PRECAUCION
!
sin llave con el accesorio de rueda
abrasiva. La utilización de un mandril de apriete sin llave
puede causar daños al mandril de apriete sin llave o al
aditamento de rueda abrasiva.
1. Introduzca el portaherramienta de 1/4" en la tuerca
del portaherramienta. Enrosque de modo flojo la tuerca
del portaherramienta en el eje de salida (Fig. 2).
2. Introduzca la broca de accionamiento en el
portaherramienta hasta que se detenga y apriete
firmemente la tuerca del porta-herramienta con la llave
de tuerca.
RUEDA
ABRASIVA
