Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la
ADVERTENCIA
!
posición fijada o de apagado antes de hacer cualquier ensamblaje, ajustes o cambiar
accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta
accidentalmente.
LENGÜETAS DE
LIBERACIÓN DE
LAS BATERÍAS
INTERRUPTOR CORREDIZO
DE ENCENDIDO Y APAGADO
ORIFICIOS DE
ENTRADA DE AIRE

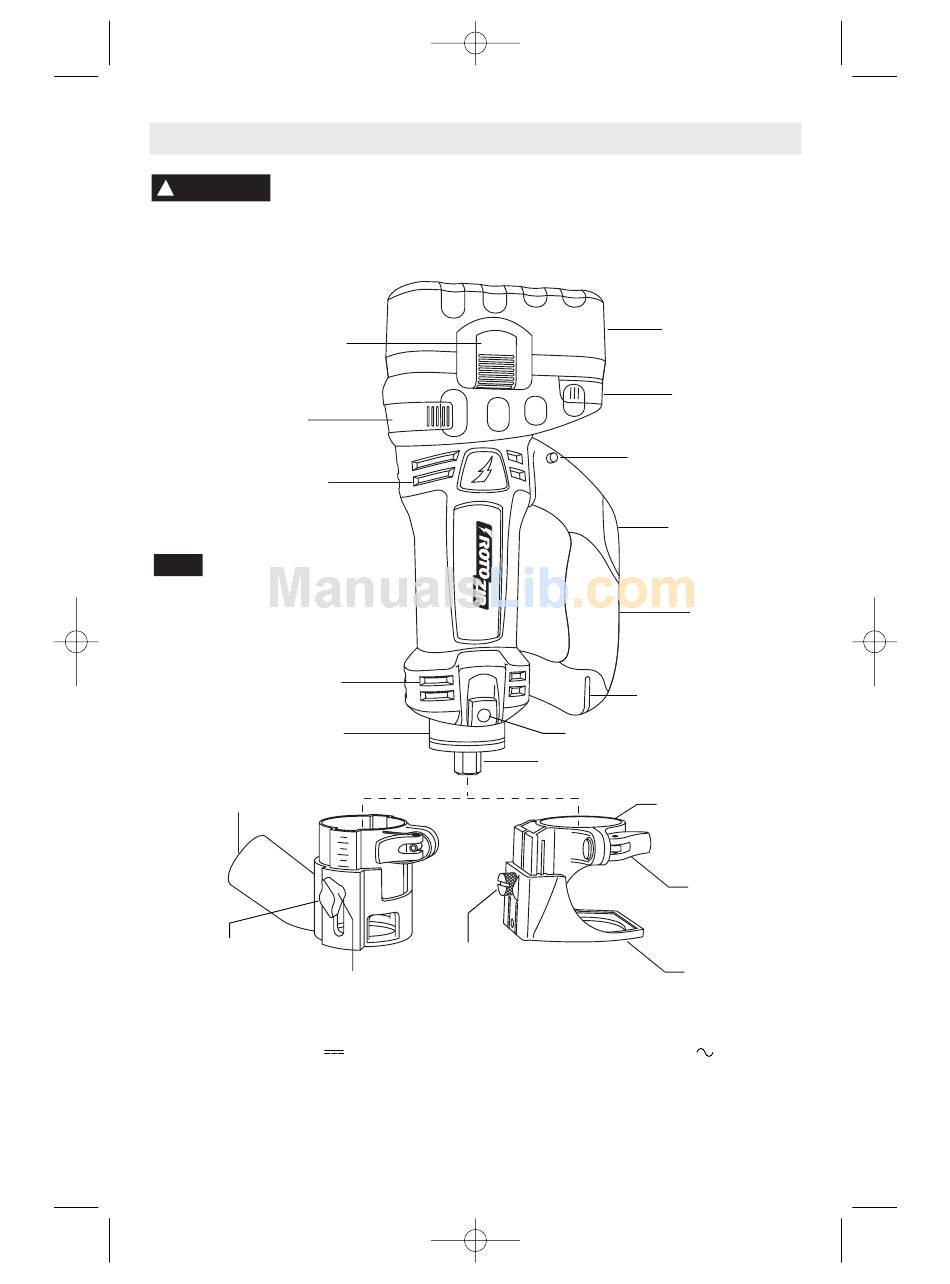

FIG. 1
ORIFICIOS DE
SALIDA DE AIRE
COLLARÍN
ADAPTADOR DE
ASPIRADORA RZVAC1
(no incluido, disponible
como accesorio)
POMO DE FIJACION
DE LA GUIA DE
PROFUNDIDAD
Herramienta
Número de modelo RZ18V
Tensión nominal 18 V
Capacidad sin carga n
NOTA: UTILICE ÚNICAMENTE LOS CARGADORES INDICADOS ANTERIORMENTE
11:04 AM Page 50
Descripción funcional y especificaciones
Sierra Spiral Saw™ inalámbrica
TORNILLO DE
FIJACIÓN DE LA GUIA
DE PROFUNDIDAD
30 000/min
0
El cargador BC006 requiere alimentación de 12 V CC
-50-
PAQUETE DE BATERÍAS
ÁREA DE
ALMACENAMIENTO
DE BROCAS Y
PORTAHERRAMIENTAS
PASADOR DE
FIJACIÓN
ALMACENAMIENTO
DE BROCAS Y
PORTAHERRAMIENTAS
MANGO DE
CONTROL
AUXILIAR DURO
DESMONTABLE
ÁREA DE ALMACENAMIENTO
DE LLAVES DE TUERCA
CIERRE DE EJE
TUERCA DEL PORTA-HERRAMIENTA
SOPORTE DE LA GUIA
DE PROFUNDIDAD
PALANCA DE
FIJACIÓN
GUIA DE
PROFUNDIDAD
Cargador
BC003, 4, 6 ,BC016, BC130 y BC230
Tensión nominal 120 V
Paquete de baterias BAT025 ,BAT026
BAT180 y BAT181
ÁREA DE
60 Hz
