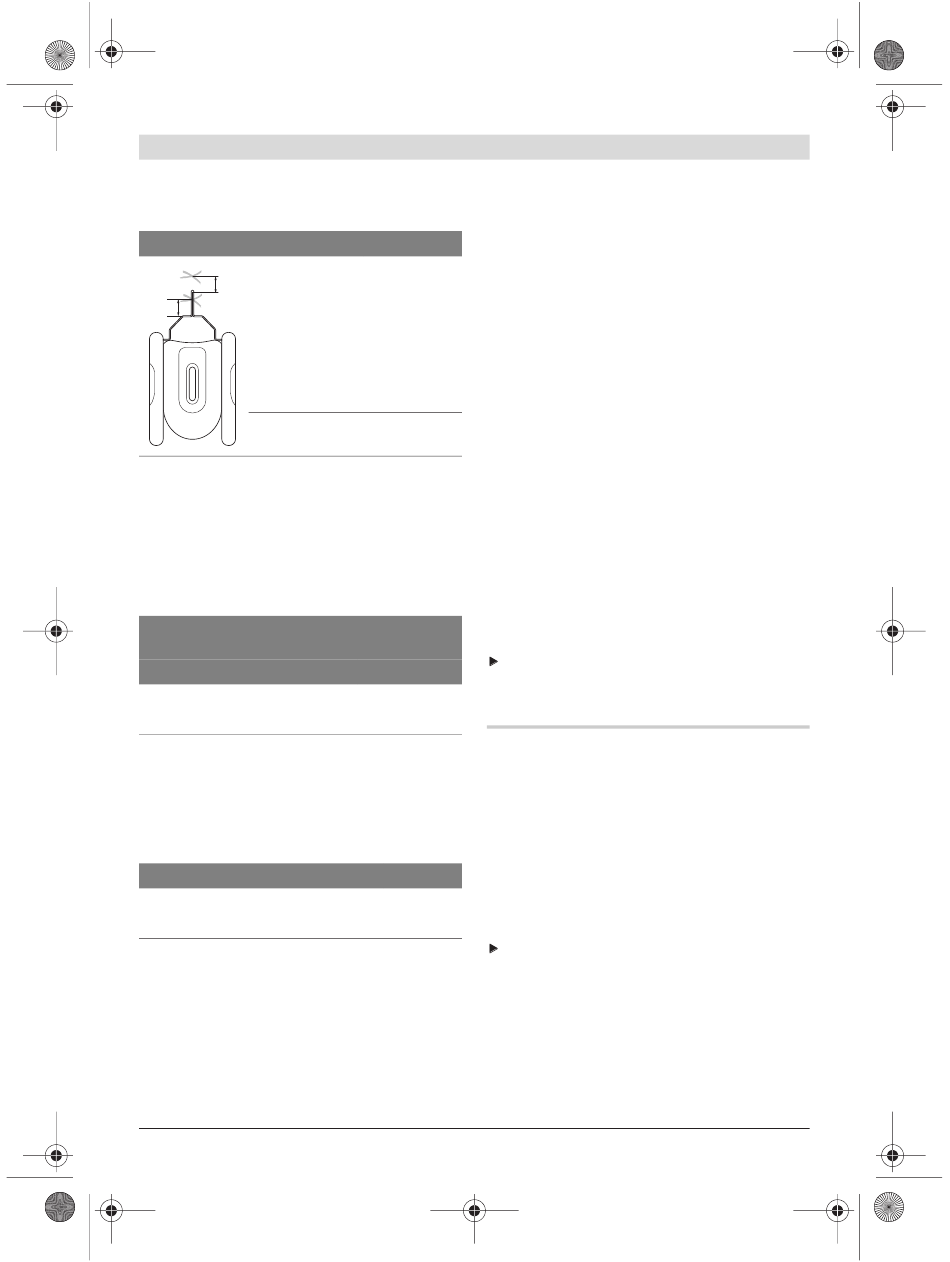

Pomerite kod kosih bušenja stalak bušilice za
vrednost m od sredine otvora za bušenje:
Ugao bušenja
0°
m*
m**
15°
30°
45°
m* : GDB 2500 WE
m**: GDB 1600 WE/DE
Pričvrstite stalak za bušenje sa tiplom ili stubom
sa brzim zatezanjem. Zatvorite potom pokazivač
sredine otvora za bušenje 10.
Pričvršćivanje sa tiplovima (pogledajte sliku C)
Bušite za pričvršćivanje stalka bušilice sa tiplom
(pribor) u zidu ili betonu odvojenu rupu za
pričvršćivanje.
Rastojanje otvora za tipl – planirani otvor za
bušenje
optimalno
GDB 2500 WE 330 mm
GDB 1600 WE/DE 270 mm
Uvećajte kod kosih bušenja rastojanje izmedju
otvora tipla i sredine planiranog otvora za
bušenje za vrednost m (pogledajte
„Pozicionirajte stalak bušilice pre
pričvršćivanja").
Za rupu za tipl važe sledeće dimenzije:
Presek
Zid 20 mm
Beton 15 mm
Ubacite jedan tipl za beton sa elastičnim
konusom odnosno sa tiplom za zid 23. Uvrnite
vreteno za brzo stezanje u tipl 24.
Stavite stalak bušilice kao i podmetač na i
stegnite sa leptir navrtkom 25. Stegnite leptir
navrtke posle nivelisanja (pogledajte
„Nivelisanje") sa nekim viljuškastim ključem
(otvor ključa 27 mm).
1 609 929 W61 | (9.6.10)
Pričvršćivanje sa stubom i brzim stezanjem
(pogledajte sliku D i E)
Možete pričvrstiti stalak bušilice sa Bosch-
m
stubom za brzo zatezanje (pribor) izmedju poda
i plafona ili izmedju dva zida. Zatezno područje
0 mm
se nalazi izmedju 1,7 m i 3 m.
30 mm
Stavite jedan kraj stuba sa brzim stezanjem na
podnu ploču stalka bušilice. Površina naleganja
80 mm za drugi kraj stuba na zidu mora da bude
dovoljno stabilna i sigurnna od proklizavanja.
160 mm
Za pričvršćivanje stuba sa brzim zatezanjem
pročitajte i držite se njegovog uputstva za rad.
Nivelisanje
Uvrćite zavrtnje za nivelisanje 11 pojedinačno
toliko odnosno odvrćite, sve dok se libela 4 (kod
vertikalne montaže) odnosno libela 5 (kod
horizontalne montaže) tačno ne centrira.
Pričvrstite sada stalak bušilice čvrsto sa
tiplovima ili stubom sa brzim stezanjem.
Rad
Pritežite ponovo dobro posle svakog pome-
moguće
ranja na stalku bušilice zavrtnje i drške i
310–380 mm
pustite blokadu da ponovo uskoči.
250–320 mm
Promena ugla bušenja
(pogledajte sliku F)
Odvrnite gornju dršku 21 i donju dršku 22
pomeranja ugla
Povucite glavu za aretiranje 20. Postavite stalak
bušilice na jedan od četiri moguća ugla bušenja
(0°, 15°, 30° ili 45°) i dozvolite da glava za
Dubina
blokadu uskoči u odgovarajuće udubljenje na
85 mm
stubu bušilice.
50 mm Stegnite obe drške 21 i 22 ponovo čvrsto.
Stalak sme tek onda da se upotrebi, kada
budu obe drške ugaonog pomeranja ponovo
stegnute.
