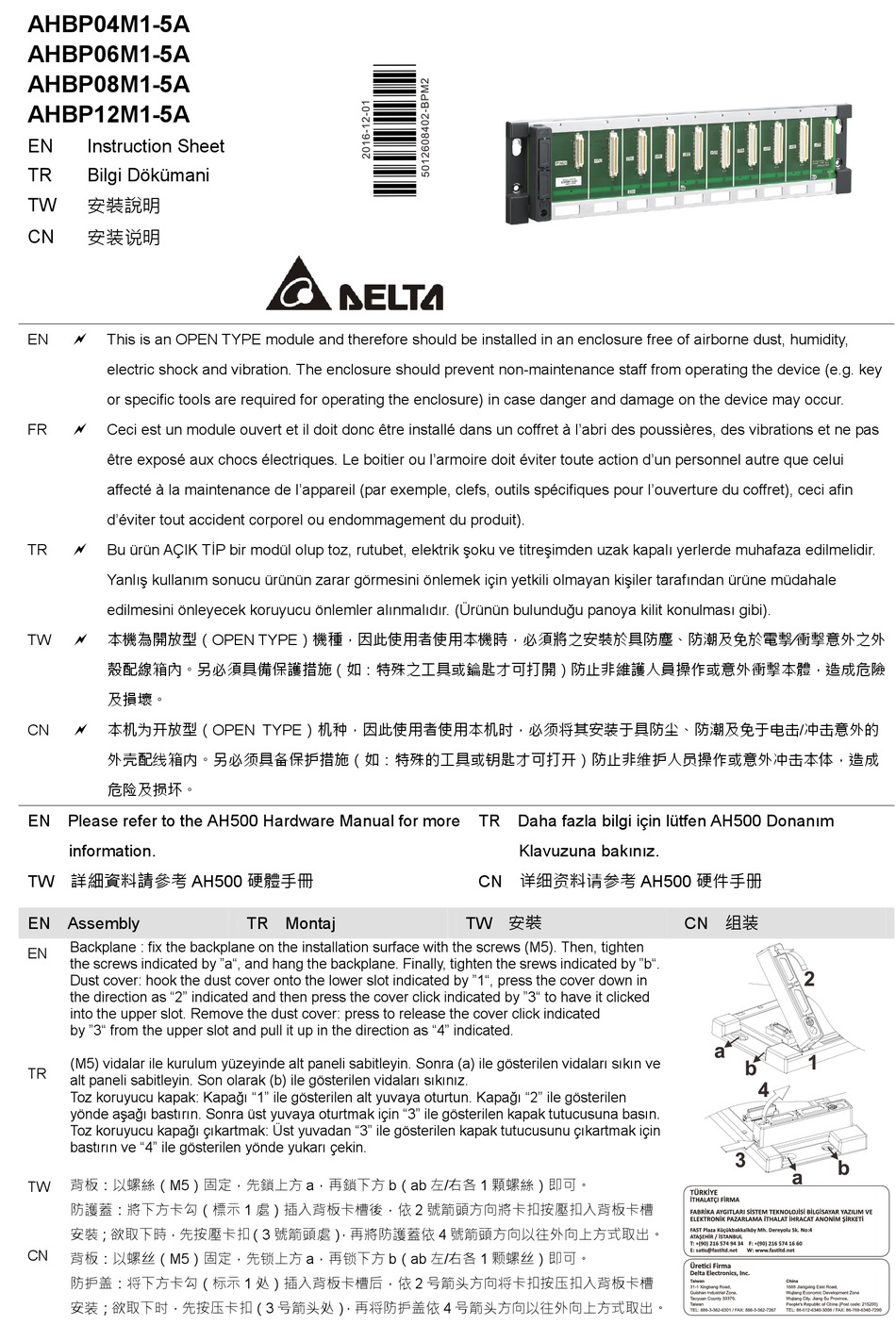

Delta AHBP06M1-5A Instruction Sheet

AHBP04M1-5A
AHBP06M1-5A
AHBP08M1-5A
AHBP12M1-5A
EN Instruction Sheet
TR Bilgi Dökümani
安裝說明
TW
安装说明
CN
EN  This is an OPEN TYPE module and therefore should be installed in an enclosure free of airborne dust, humidity,
electric shock and vibration. The enclosure should prevent non-maintenance staff from operating the device (e.g. key
or specific tools are required for operating the enclosure) in case danger and damage on the device may occur.
FR Ceci est un module ouvert et il doit donc être installé dans un coffret à l'abri des poussières, des vibrations et ne pas

être exposé aux chocs électriques. Le boitier ou l'armoire doit éviter toute action d'un personnel autre que celui
affecté à la maintenance de l'appareil (par exemple, clefs, outils spécifiques pour l'ouverture du coffret), ceci afin
d'éviter tout accident corporel ou endommagement du produit).
TR Bu ürün AÇIK TİP bir modül olup toz, rutubet, elektrik şoku ve titreşimden uzak kapalı yerlerde muhafaza edilmelidir.

Yanlış kullanım sonucu ürünün zarar görmesini önlemek için yetkili olmayan kişiler tarafından ürüne müdahale
edilmesini önleyecek koruyucu önlemler alınmalıdır. (Ürünün bulunduğu panoya kilit konulması gibi).
本機為開放型（OPEN TYPE）機種，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊⁄衝擊意外之外
TW

殼配線箱內。另必須具備保護措施（如：特殊之工具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險
及損壞。
本机为开放型（OPEN TYPE）机种，因此使用者使用本机时，必须将其安装于具防尘、防潮及免于电击/冲击意外的
CN 
外壳配线箱内。另必须具备保护措施（如：特殊的工具或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成
危险及损坏。
EN Please refer to the AH500 Hardware Manual for more
information.
TW 詳細資料請參考 AH500 硬體手冊
EN Assembly
Backplane : fix the backplane on the installation surface with the screws (M5). Then, tighten
EN
the screws indicated by "a", and hang the backplane. Finally, tighten the srews indicated by "b".
Dust cover: hook the dust cover onto the lower slot indicated by "1", press the cover down in
the direction as "2" indicated and then press the cover click indicated by "3" to have it clicked
into the upper slot. Remove the dust cover: press to release the cover click indicated
by "3" from the upper slot and pull it up in the direction as "4" indicated.
(M5) vidalar ile kurulum yüzeyinde alt paneli sabitleyin. Sonra (a) ile gösterilen vidaları sıkın ve
TR
alt paneli sabitleyin. Son olarak (b) ile gösterilen vidaları sıkınız.
Toz koruyucu kapak: Kapağı "1" ile gösterilen alt yuvaya oturtun. Kapağı "2" ile gösterilen
yönde aşağı bastırın. Sonra üst yuvaya oturtmak için "3" ile gösterilen kapak tutucusuna basın.
Toz koruyucu kapağı çıkartmak: Üst yuvadan "3" ile gösterilen kapak tutucusunu çıkartmak için
bastırın ve "4" ile gösterilen yönde yukarı çekin.
背板：以螺絲（M5）固定，先鎖上方 a，再鎖下方 b（ab 左/右各 1 顆螺絲）即可。
TW
防護蓋：將下方卡勾（標示 1 處）插入背板卡槽後，依 2 號箭頭方向將卡扣按壓扣入背板卡槽
安裝；欲取下時，先按壓卡扣（3 號箭頭處） ，再將防護蓋依 4 號箭頭方向以往外向上方式取出。
CN
背板：以螺丝（M5）固定，先锁上方 a，再锁下方 b（ab 左/右各 1 颗螺丝）即可。
防护盖：将下方卡勾（标示 1 处）插入背板卡槽后，依 2 号箭头方向将卡扣按压扣入背板卡槽
安装；欲取下时，先按压卡扣（3 号箭头处） ，再将防护盖依 4 号箭头方向以往外向上方式取出。
TR Montaj
TR Daha fazla bilgi için lütfen AH500 Donanım
Klavuzuna bakınız.
CN 详细资料请参考 AH500 硬件手册
TW 安裝 CN 组装
