VDO MS 5000 Fitting Instruction page 7

VDO Dayton MS 5000 / 5500 DVD
3. Monitor-Montage / Monitor installation / Installation du moniteur /
Montaggio del monitor / Instalación del monitor

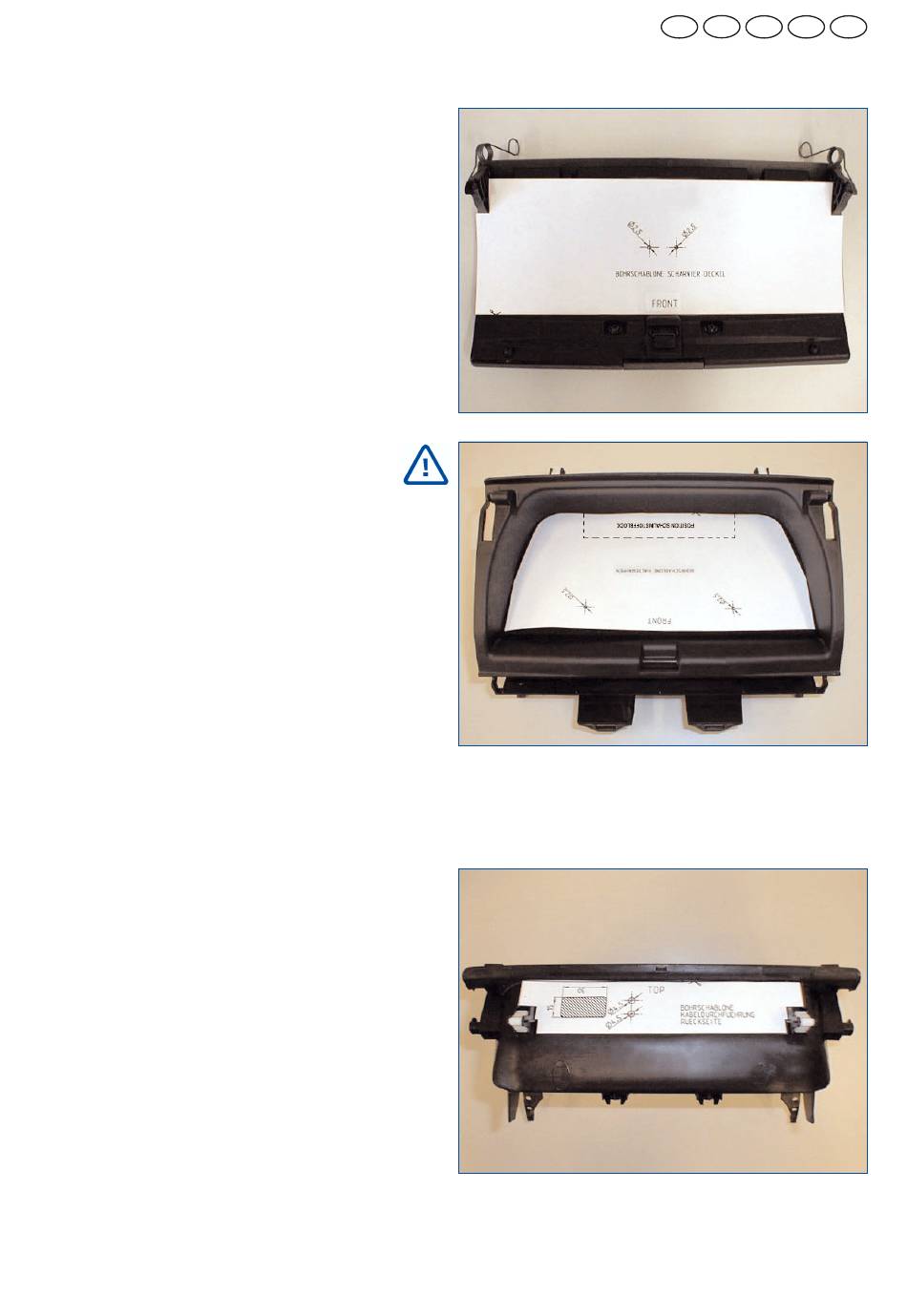

3.3 Bohrschablonen ausschneiden und auf den Teilen mit
Klebeband fixieren.
Cut out drilling template and fix on the parts with
adhesive tape.
Découper le gabarit de perçage et le fixer sur les piè-
ces avec du ruban adhésif.
Ritagliare le maschere di foratura e fissarle con del
nastro adesivo sulle parti.
Cortar la plantilla para taladrar y fijarla sobre las pie-
zas con cinta adhesiva.
3.4 Löcher und Ausschnitt entsprechend der Vor-
gaben erstellen. Bei den Bohrungen im Deckel
ist darauf zu achten, dass nur der innere
Deckel angebohrt wird und die Vorderseite nicht
durchbohrt bzw. beschädigt wird!!!
Create holes and cutout according to directions.
When drilling into the cover it has to be considered to
drill into the inner cover only, but not to drill through as
damage to the front side of the cover may occur.
Percer les trous et les découpes selon les indications.
Lors des perçages dans le cache ne percer que le
cache intérieur, sans traverser pour éviter de détério-
rer la face avant du cache.
Eseguire i fori e ritagli conformemente alle indicazioni.
Per i fori nel coperchio, occorre fare attenzione a fora-
re solo il coperchio interno, senza perforare o danneg-
giare il lato anteriore!!!
Hacer los agujeros y las entallas según las indicaciones. ¡¡¡Al hacer los agujeros en la tapa hay que prestar atención
a que sólo se taladre la tapa interior y no se perfore o dañe la cara delantera!!!
3.5 Löcher und Ausschnitt entgraten.
Deburr holes and cutout.
Ebavurer les trous et découpes.
Sbavare i fori e ritagli.
Desbarbar los agujeros y entallas.
TU00-0727-5107150
– Mazda 6
0403
D GB F I E
7
