Quick Draw
Quick Draw Flex™

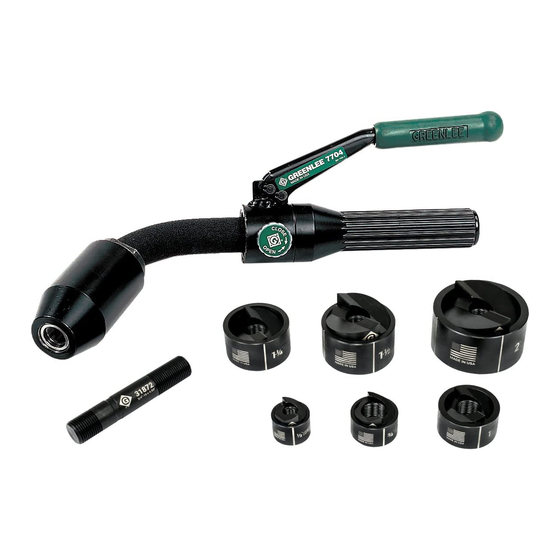

Hydraulic Knockout Drivers
52085611
INSTRUCTION MANUAL
®
Quick Draw
Read and understand all of the instructions and
safety information in this manual before operating
or servicing this tool.
Register this product at www.greenlee.com
© 2018 Greenlee Tools, Inc.
Quick Draw 90
®
Español ............... 13
®
Français .............. 25
12/18
Advertisement
Chapters
Table of Contents
Related Manuals for Greenlee Quick Draw Series
Summary of Contents for Greenlee Quick Draw Series
- Page 1 Español ....13 ® Français ....25 Hydraulic Knockout Drivers Read and understand all of the instructions and safety information in this manual before operating or servicing this tool. Register this product at www.greenlee.com 52085611 © 2018 Greenlee Tools, Inc. 12/18...
-
Page 2: Table Of Contents
® All specifications are nominal and may change as design • Slug-Splitter punches, dies, and drawstuds improvements occur. Greenlee Tools, Inc. shall not be liable for ® damages resulting from misapplication or misuse of its products. • SPEED PUNCH Knockout System ®... -
Page 3: Important Safety Information
This tool is not insulated. When using this unit on or near energized electrical lines, use proper personal protective equipment. Failure to observe this warning could result in severe injury or death. Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070... - Page 4 • Use only Greenlee punches, dies, and drawstuds. Other manufacturers’ components might not with- stand the forces generated by this punch driver. • Manual Punch Setup: The punch must be threaded completely onto the drawstud.
- Page 5 Injury or damage to the tool may result. Failure to observe this precaution may result in injury and property damage. Note: Keep all decals clean and legible, and replace when necessary. Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...
-
Page 6: Identification And Illustration
Overall Length ..........................324 mm (12.75") Mass/Weight ............................3.4 kg (7.4 lb) Miscellaneous Overall Temperature ....................–12 ˚C to 43 ˚C (10 ˚F to 110 ˚F) Operating Position ..........................No restrictions Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070... -
Page 7: Setup And Operation
2. Select the appropriate punch, die, and drawstud for the desired hole size. 3. Determine and mark the exact location for the hole. Use a Greenlee Kwik-Stepper step bit to drill a pilot ® hole slightly larger than the drawstud being used. - Page 8 Setup and Operation (cont’d) • Inspect tool for wear or damage. Replace any worn, damaged, or missing components with Greenlee replacement parts. A damaged or improperly assembled tool can break and strike nearby personnel with sufficient force to cause severe injury or death.
-
Page 9: Capacity
Maximum Driver Rating 1/2" to 2" 10 ga (0.134", 3mm) 2-1/2" to 4" Note: Please consult the hydraulic punch instruction manual for punch, drawstud, and die selection. Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070... -
Page 10: Maintenance
3. Inspect the rotation of the head assembly. Fully result in serious eye injury from return the ram. The head should rotate freely. If flying debris or hydraulic oil. damage is detected, contact Greenlee customer service at 800-435-0786 for warranty service or repair. After use: 1. -
Page 11: Troubleshooting
Tool is inoperative. Dirt, contaminants, etc. in ram Clean tool. area of tool. Tool components worn or Return tool to a Greenlee Authorized Service Center. damaged. Tool loses oil. Damaged internal seal. Return tool to a Greenlee Authorized Service Center. Failure to retract Pressure valve in closed Open pressure valve. - Page 12 Quick Draw Hydraulic Knockout Drivers ® Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...
- Page 13 Llaves de sacabocados hidráulicas Quick Draw ® Lea y comprenda todas las instrucciones y la información de seguridad de este manual antes de usar esta herramienta o realizar su mantenimiento. Registre este producto en www.greenlee.com 52085611 © 2018 Greenlee Tools, Inc. 12/18...
-
Page 14: Descripción
• Punzones, troqueles y machos sin recubrir Todas las especificaciones son nominales y pueden cambiar a medida Slug-Buster que se produzcan mejoras en el diseño. Greenlee Tools, Inc. no se ® responsabilizará de daños debidos al mal manejo o al uso indebido de •... -
Page 15: Información Importante De Seguridad
Cuando utilice esta unidad sobre líneas eléctricas energizadas o cerca de estas, utilice equipo de protección personal adecuado. Si no se respeta esta advertencia, podrían producirse heridas graves o la muerte. Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070... - Page 16 • Inspeccione si la herramienta está gastada o lanzar piezas rotas. dañada. Reemplace los componentes gastados, • No permita que nadie se coloque dañados o faltantes con repuestos de Greenlee. en frente de la punzonadora ni Una herramienta dañada o armada de manera detrás del pistón hidráulico.
- Page 17 Si no se respeta esta precaución, pueden producirse lesiones y daños a la propiedad. Nota: Mantenga todas las calcomanías limpias y legibles y reemplácelas cuando sea necesario. Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...
-
Page 18: Identificación E Ilustración
Masa/Peso ............................2,49 kg (5,5 lb) Quick Draw 90 Largo total .............................324 mm (12,75 in) Masa/Peso ............................3,4 kg (7,4 lb) Observaciones Temperatura general ....................-12 °C a 43 °C (10 ˚F a 110 ˚F) Posición de funcionamiento ......................Sin restricciones Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070... -
Page 19: Ajuste Y Operación
3. Determine y marque la ubicación exacta del orificio. Use una broca escalonada Kwik-Stepper ® Greenlee para taladrar un orificio piloto que sea apenas más grande que el macho sin recubrir que se utilizará. 4. Gire la perilla de la válvula de seguridad hacia la izquierda para extender por completo el pistón. - Page 20 No sujete esta herramienta en un tornillo de banco. dañada. Reemplace los componentes gastados, Está diseñada para una operación portátil. dañados o faltantes con repuestos de Greenlee. Utilice esta herramienta solo para los fines previstos Una herramienta dañada o armada de manera por el fabricante.
-
Page 21: Capacidad
1/2 in a 2 in 10 ga (0,134 in, 3 mm) 2-1/2 in a 4 in Nota: Consulte el manual de instrucciones del punzón hidráulico para la selección del punzón, troquel y macho sin recubrir. Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070... -
Page 22: Mantenimiento
Regrese totalmente el pistón. El cabezal debe girar voladores o por el aceite hidráulico. libremente. Si se detectan daños, comuníquese con el servicio al cliente de Greenlee al 800-435-0786 por reparaciones o servicio de garantía. ADVERTENCIA Después de usar: 1. -
Page 23: Resolución De Problemas
Llevar la herramienta bien abajo (no aplicar presión atascado. después de que la carrera del pistón se haya detenido) y usar una llave hexagonal para sacar el macho sin recubrir. Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070... - Page 24 Quick Draw Hydraulic Knockout Drivers ® Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...
- Page 25 Poinçonneuses hydrauliques à éjecteur Quick Draw Veuillez lire attentivement l'ensemble des instructions et des renseignements de sécurité contenus dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil. Enregistrez ce produit sur www.greenlee.com 52085611 © 2018 Greenlee Tools inc. 18/12...
-
Page 26: Description
être utilisées avec les itement sur demande sur www.greenlee.com. poinçons, les matrices et les tiges de traction Greenlee et pour perforer l'acier doux, l'acier inoxydable, le laiton, le cuivre, l'aluminium, la fibre de verre et le plastique. -
Page 27: Renseignements De Sécurité Importants
Le non-respect de cet avertissement peut entraîner des blessures graves, voire mortelles. Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070... - Page 28 Remplacer tout élément usé, endommagé ou manquant en util- • Ne permettre à personne de se tenir isant des pièces de rechange Greenlee. Un outil devant le poinçon ou derrière le vérin endommagé ou mal assemblé peut se rompre et hydraulique.
- Page 29 Le non-respect de cette précaution peut entraîner des blessures ou des dégâts matériels. Remarque : conserver toutes les décalcomanies dans un état propre et lisible; les remplacer au besoin. Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070...
-
Page 30: Identification Et Illustration
Masse/poids ............................2,49 kg (5,5 lb) Quick Draw 90 Longueur totale ........................... 324 mm (12,75 po) Masse/poids ............................3,4 kg (7,4 lb) Divers Température globale ....................–12 ˚C à 43 ˚C (10 ˚F à 110 ˚F) Position de travail .........................Aucune restriction Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070... -
Page 31: Configuration Et Fonctionnement
3. Déterminer et marquer l’emplacement exact du trou à poinçonner. À l’aide d’un foret à redans Greenlee Kwik Stepper , percez un trou légèrement plus grand que le diamètre de la tige de traction. - Page 32 éloignées de la tête élément usé, endommagé ou manquant en util- de l’outil en poinçonnant. isant des pièces de rechange Greenlee. Un outil Le non-respect de ces avertisse- endommagé ou mal assemblé peut se rompre et ments peut entraîner des blessures heurter une personne à...
-
Page 33: Capacité
2,5 po à 4 po S.O. Remarque : consultez le mode d'emploi de la poinçonneuse hydraulique pour savoir comment sélectionner et installer le poinçon, la matrice et la tige de traction. Greenlee Tools, Inc. 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070... -
Page 34: Entretien
Si un dommage est détecté, communiquer avec le projections de débris ou d’huile service à la clientèle de Greenlee, au 800-435-0786, hydraulique. pour obtenir une intervention de service ou de répa- ration au titre de la garantie. -
Page 35: Dépannage
Saleté, corps étrangers, Nettoyer l’outil. etc. au niveau du vérin. Éléments de l’outil usés ou Renvoyez l'outil à un centre de réparation agréé Greenlee. endommagés. L’outil perd du liquide Joint interne endommagé. Renvoyez l'outil à un centre de réparation agréé Greenlee. - Page 36 Hydraulic Knockout Drivers ® www.greenlee.com 4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070 USA Tel: 800-435-0786 Canada Tel: 800-435-0786 International Tel: +1-815-397-7070 An ISO 9001 Company • ©2018 Greenlee Tools, Inc. Fax: 800-451-2632 Fax: 800-524-2853 Fax: +1-815-397-9247...
