Einbau des HELIX Digital Input Moduls HDM 2
Der HELIX C FOUR Verstärker kann durch die
Montage des HELIX Digital Input Moduls HDM 2
um zwei optische
SPDIF-Format inkl. SPDIF Direct In-Schaltern er-
weitert werden.
Zur Montage des HDM 2 muss das Seitenblech der
C FOUR demontiert und gegen das dem Modul bei-
liegende Seitenblech ausgetauscht werden.
Achtung: Installieren Sie ausschließlich das für
den C FOUR Verstärker vorgesehene HDM 2 Mo-
dul an der dafür vorgesehenen Position. Die Be-
nutzung eines nicht für das Gerät spezifizierten
Moduls oder eine Installation an einer nicht
dafür vorgesehenen Position im Gerät kann zu
Schäden am Modul, dem Verstärker, des Radios
oder anderen angeschlossenen Geräten führen.
Im folgenden Abschnitt nun die wichtigsten Schrit-
te zum Einbau und der ersten Inbetriebnahme des
HDM 2 Moduls:
1. Trennen Sie zunächst die Spannungsversor-
gungsleitungen (+12 V / GND / REM) sowie die
Cinchkabel vom Verstärker.
2. Entfernen Sie die Acrylabdeckung des Verstär-
kers durch Lösen der 8 Inbusschrauben.
3. Danach demontieren Sie das Seitenblech der
Geräteseite mit der Spannungsversorgung
durch Lösen der zwei Inbusschrauben.
4. Bereiten Sie das Modul für den Einbau in das
Gerät vor. Informationen dazu entnehmen Sie
bitte der Bedienungsanleitung des HDM 2 Mo-
duls.

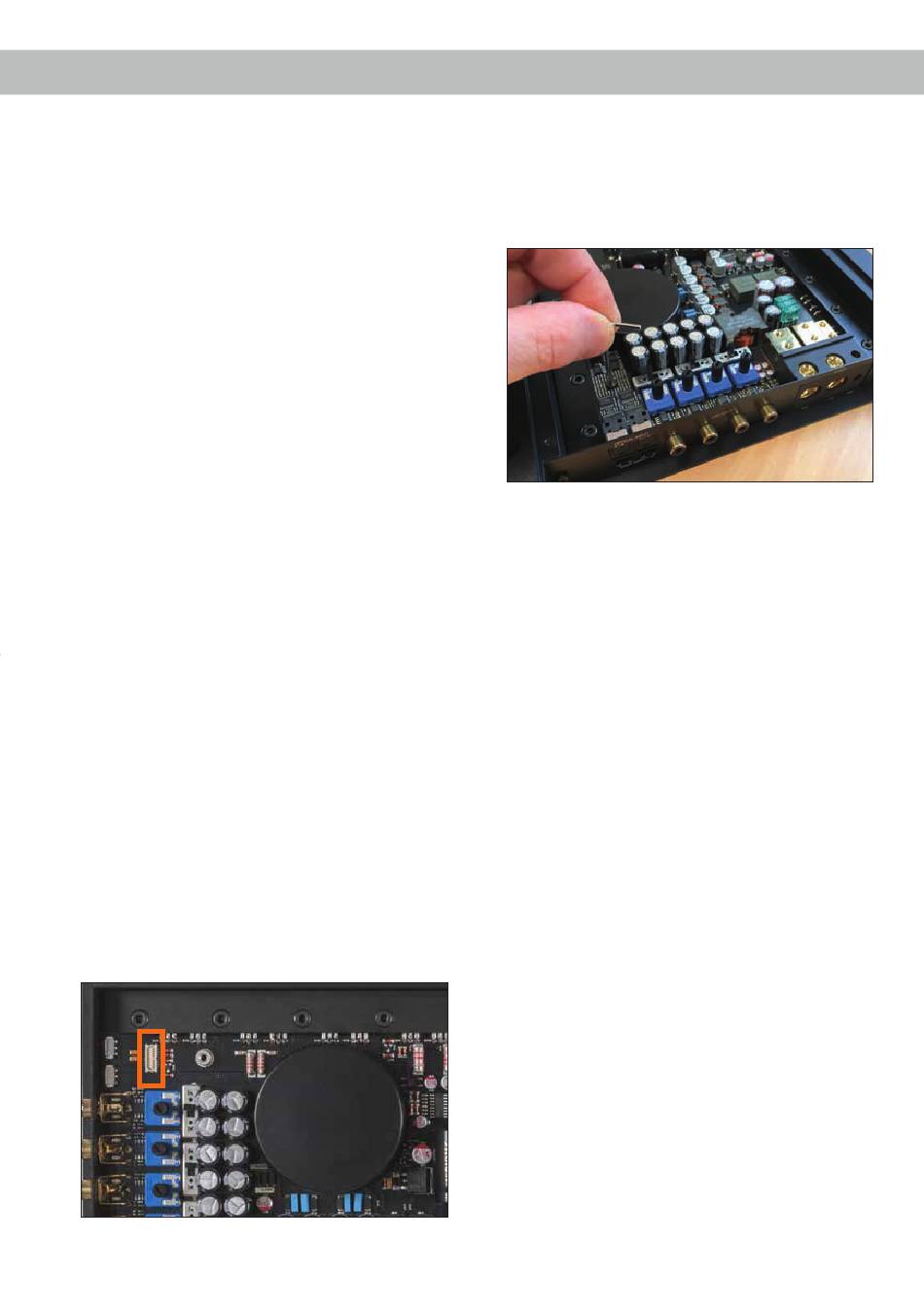

5. Stecken Sie das HDM 2 in den im Gerät vor-
gesehenen Sockel (siehe Markierung im nach-
folgenden Bild). Achten Sie dabei auf den rich-
tigen Sitz des Moduls.
Stereo-Digitaleingänge
6. Stecken Sie die mitgelieferte Inbusschraube
in die vorgesehen Befestigungsöffnung des
im HDM 2 Moduls und fixieren Sie diese sorgfältig.
Achtung: Ziehen Sie die Schraube nicht zu fest
an, da dies das Modul beschädigen kann!
7. Befestigen Sie das neue, dem HDM 2 beilie-
gende Seitenblech mit den Inbusschrauben. Im
Anschluss montieren Sie wieder die Acrylabde-
ckung.
8. Schließen Sie alle Verbindungen wieder an das
Gerät an.
9. Schalten Sie den Verstärker ein. Das installierte
HDM 2 Modul wird automatisch vom Gerät er-
kannt. Weitere Informationen über das Modul
sowie der SPDIF Direct In-Funktion finden Sie
in der Bedienungsanleitung des HDM 2.
