HELIX C Four Manual page 9

6. Anschluss des Remote-Eingangs
Der Remote-Eingang (REM) muss mit dem Re-
mote-Ausgang /Antennenanschluss des Steu-
ergerätes (Radio) verbunden werden. Dieser ist
nur aktiviert, wenn das Steuergerät eingeschal-
tet ist. Somit wird der Verstärker mit dem Steu-
ergerät ein- und ausgeschaltet. Es wird drin-
gend davon abgeraten, den Remote-Eingang
des Verstärkers über das Zündungsplus des
Fahrzeugs zu steuern, um Störgeräusche beim
Ein- und Ausschalten zu vermeiden. Sofern
sich ein zusätzlicher digitaler Signalprozessor
(DSP) im Signalweg zwischen Radio und Ver-
stärker befindet, muss der Remote-Ausgang
des DSP zum Einschalten der C FOUR verwen-
det werden.

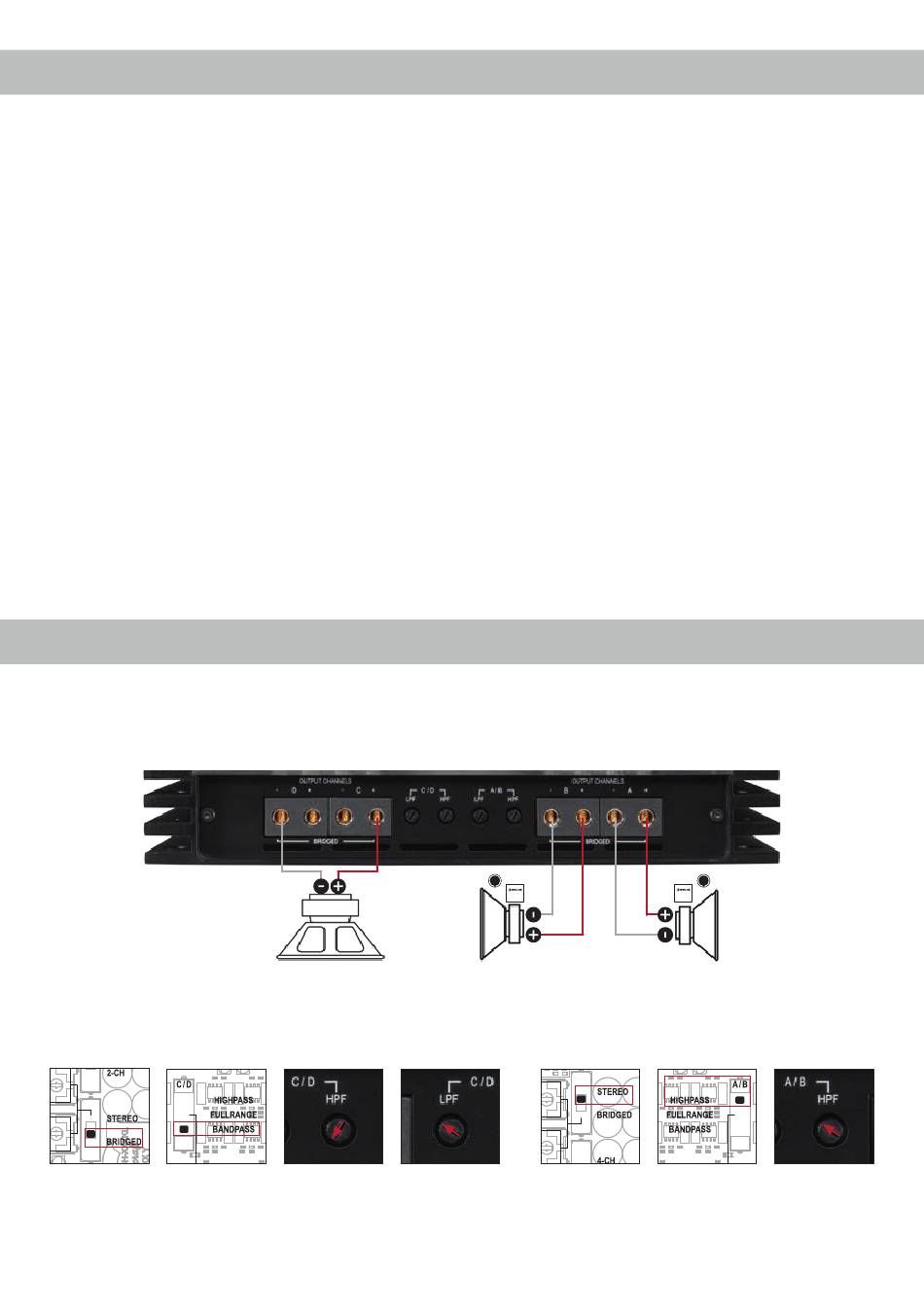

Konfigurationsbeispiele
3-Kanal Anwendung mit 2-Wege Passivsystem und Subwoofer
2-Wege Komponentensystem + Subwoofer
Kanal C / D
Gebrückt & Bandpass
BRIDGED BANDPASS
GROUND
Hinweis: Die hier angegebenen Einstellungen sind Erfahrungswerte, welche sich in der Praxis als sinnvoll herausgestellt haben. Je nach Laut-
sprechergröße empfehlen wir folgende Hochpassfiltereinstellungen: ca. 50 Hz bei 16,5 cm LS; ca. 70 Hz bei 13 cm LS; ca. 100 Hz bei 10 cm LS
+12 V
REMOTE
Subwoofer (C / D gebrückt)
Minimalimpedanz 4 Ohm
Hochpassfilter Tiefpassfilter
ca. 15 Hz
7. Anschluss der Lautsprecherausgänge
Die Lautsprecherausgänge können direkt mit
den Lautsprecherleitungen verbunden werden.
Verbinden Sie niemals die Lautsprecherlei-
tungen mit der Kfz-Masse (Fahrzeugkaros-
serie). Dies kann Ihren Verstärker zerstören.
Achten Sie darauf, dass alle Lautsprecher-
systeme phasenrichtig angeschlossen sind,
d.h. Plus zu Plus und Minus zu Minus. Vertau-
schen von Plus und Minus hat einen Totalverlust
der Basswiedergabe zur Folge. Der Pluspol ist
bei den meisten Lautsprechern gekennzeich-
net. Die Impedanz pro Kanal darf 2 Ohm (im
Brückenbetrieb 4 Ohm) nicht unterschreiten,
da sonst die Schutzschaltung des Verstärkers
aktiviert wird. Beispiele für den Lautsprecheran-
schluss finden Sie auf Seite 9 f.
Links
Vorne
Minimalimpedanz 2 Ohm
Kanal A / B
Stereo & Hochpassfilter
STEREO
ca. 80 Hz
Rechts
HIGHPASS 50 - 100 Hz
9
