HELIX C Four Manual page 7

Sicherungen
14
Die Eingangssicherungen sind parallel geschaltet
und schützen vor einem geräteinternen Fehler, d.h.
die Anlage muss mit einer zusätzlichen Sicherung
in Nähe der Batterie (max. 30 cm entfernt) abgesi-
chert werden. Der Sicherungswert für den Verstär-
ker beträgt 3 x 30 Ampere.
LED-Schalter
15
Dieser Schalter dient zum Ein- und Ausschalten der
erweiterten LED Beleuchtung des Verstärkers. Die-
ser Schalter hat keine Auswirkungen auf die LEDs
unterhalb des Lüfters, die als extrem rauscharme
Stromquellen in den Endstufentreibern zum Einsatz
kommen. Auch die Funktionalität der Power & Pro-
tect LED bleibt hiervon unberührt.
Hinweis: Die Anzahl der leuchtenden LEDs ist von
den am Verstärker vorgenommenen Einstellungen
(beispielsweise 2-CH oder 4-CH Modus) abhängig.
X-Over-Schalter
16
Zur Umschaltung der internen, aktiven Frequenz-
weichen auf Hochpass, Fullrange oder Bandpass.
Wird der X-Over-Schalter eines Kanalpaares auf
HIGHPASS (Hochpassfilter) gestellt, so kann mit
Hilfe des Reglers 9 (HPF) des jeweiligen Kanal-
paares die Übernahmefrequenz für den Hochpass
eingestellt werden. Bei Schalterstellung FULL-
RANGE ist die interne Frequenzweiche nicht aktiv.

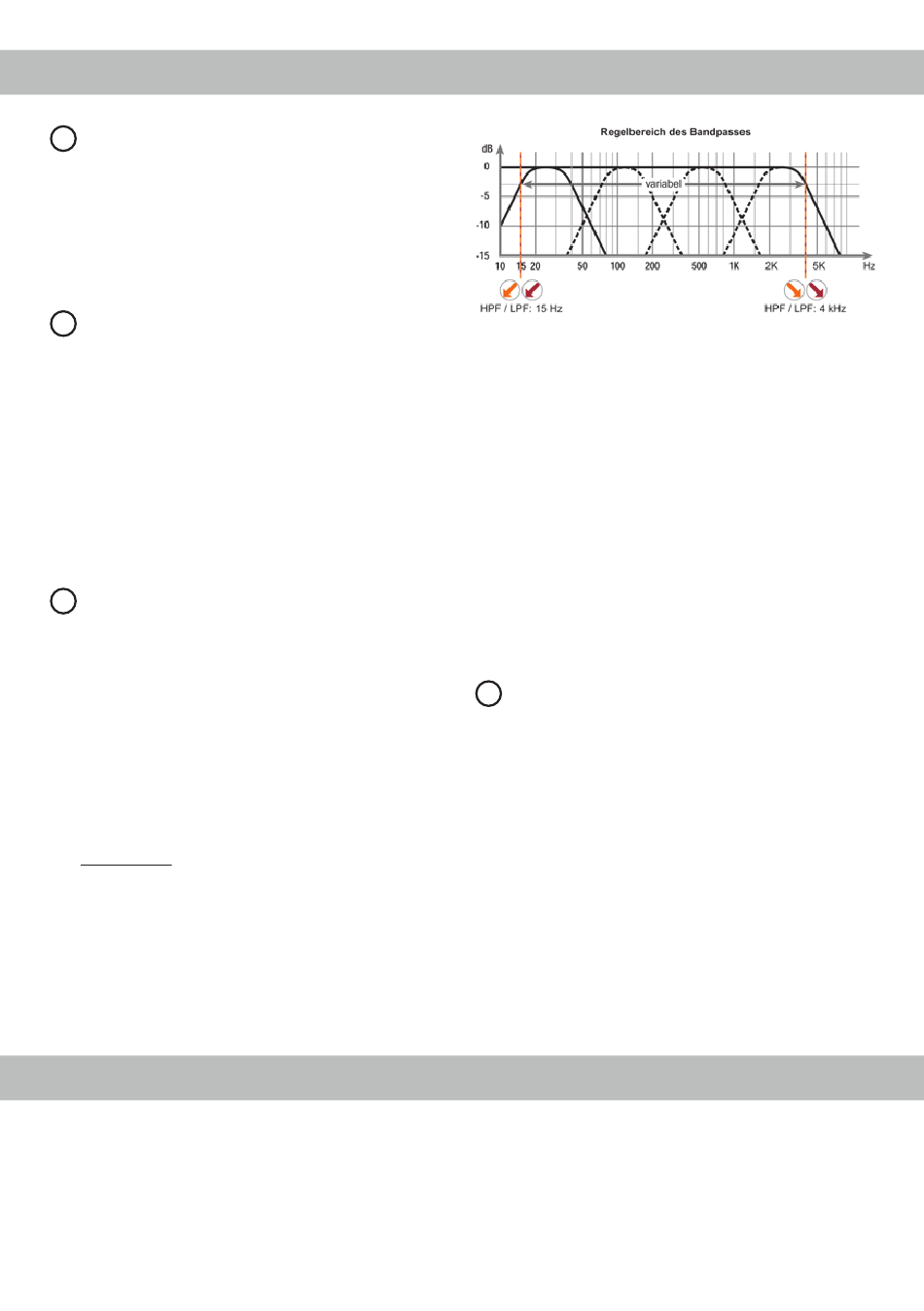

Bei Schalterstellung BANDPASS wird in jedem Fall
ein Bandpass gebildet. Das Hochpassfilter ist da-
bei immer aktiv. Mit dem Regler 9 (HPF) wird der
Hochpass und mit dem Regler 8 (LPF) der Tiefpass
eingestellt. So kann jeder beliebige Bandpass zwi-
schen 15 Hz und 4.000 Hz eingestellt werden.
Spezielle Features der HELIX C FOUR
Start-Stopfähigkeit
Das Netzteil im HELIX C FOUR Verstärker stellt
die interne Spannungsversorgung auch bei kurzfri-
stigen Einbrüchen bis hinab zu 6 Volt sicher. Damit
ist gewährleistet, dass die HELIX C FOUR auch
beim Motorstart voll funktionsfähig bleibt.
Achtung: Bitte vergewissern Sie sich, dass beim
Einstellen eines Bandpasses die Übernahmefre-
quenzen von Hoch- und Tiefpass mindestens zwei
Oktaven auseinander liegen, um einen Pegelverlust
zu vermeiden! Das heißt: Wird das Tiefpasssignal
z.B. auf 320 Hz eingestellt, so sollte der Hochpass
um mindestens zwei Oktaven tiefer auf ca. 80 Hz
eingestellt werden. (1 Oktave = Frequenzverdopp-
lung oder Frequenzhalbierung). Beim Anschluss
eines Basslautsprechers empfehlen wir, den Hoch-
passregler (Regler 9 / HPF) als regelbaren Subso-
nicfilter / tieffrequenten Hochpassfilter zu benutzen
oder auf Linksanschlag (15 Hz) zu drehen, um so
einen Subsonicfilter zu erhalten.
HDM Slot
17
Der HDM Slot dient zur Montage des optional er-
hältlichen HELIX Digital Input Moduls HDM 2.
Dieses erweitert die C FOUR um zwei optische
Digitaleingänge im SPDIF-Format inkl. SPDIF
Direct In-Schaltern.
Mit Hilfe der SPDIF Direct In-Schalter können die
Eingangsstufen der C FOUR umgangen werden
und das an den optischen Eingängen anliegende
Digitalsignal vom integrierten DA-Wandler direkt
zum internen Leistungsverstärker weitergeleitet
werden. Weitere Informationen zum Modul finden
Sie auf Seite 11.
High-Resolution Audio
Die extrem hohe Audiobandbreite dieses Verstär-
kers ermöglicht eine verlustfreie Audiowiedergabe
von High-Resolution Audiosignalen, um den best-
möglichen Klang in Studioqualität zu gewährleisten.
