HELIX C Four Manual page 4

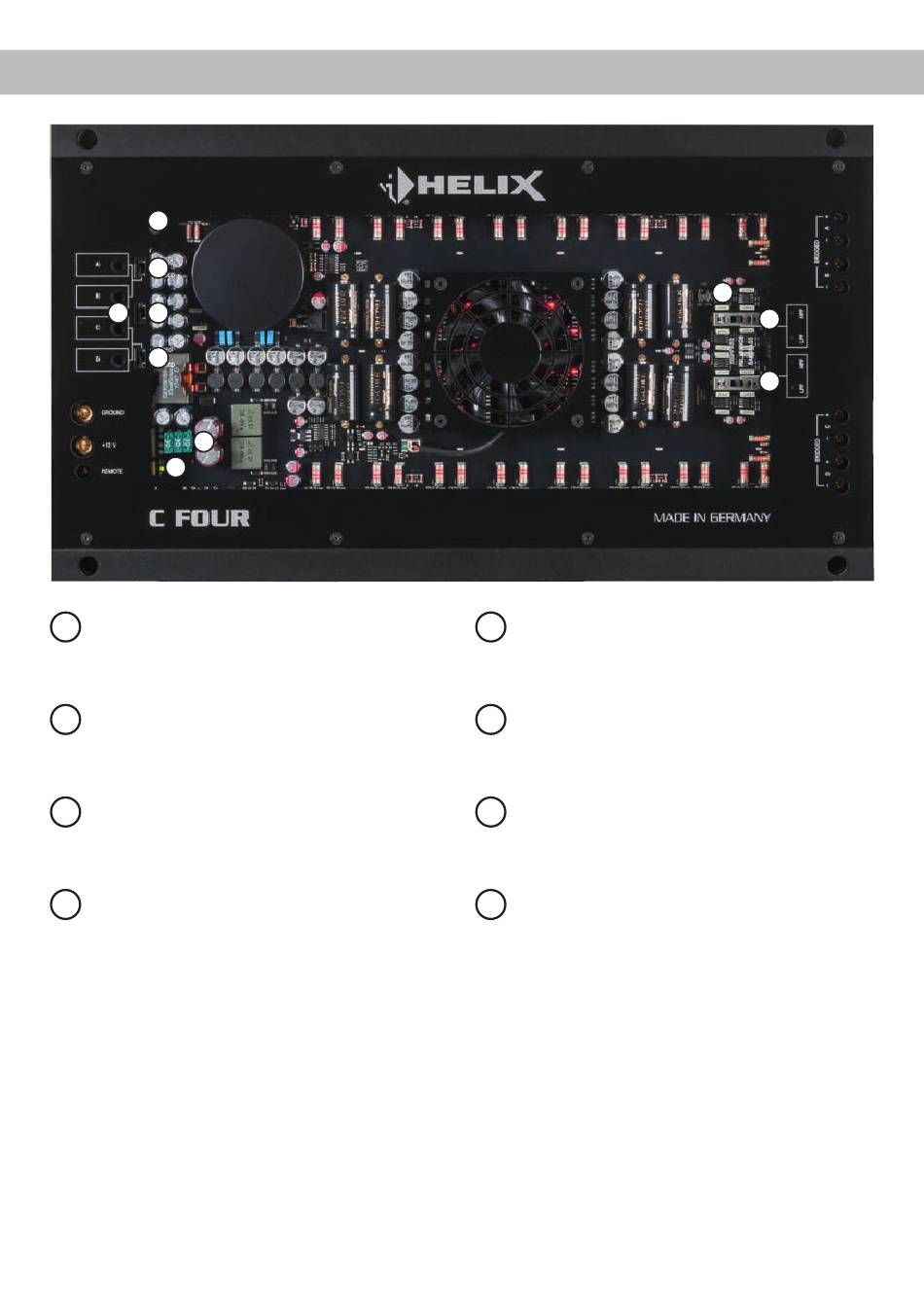

Anschluss- und Bedienelemente
17
11
10 12
11
14
13
Levelregler
10
Regler zum Einstellen der Eingangsempfind-
lichkeit für die einzelnen Kanäle A bis D.
Stereo- / Bridged-Schalter
11
Schalter zur Festlegung der Betriebsart des
Verstärkers.
Input Mode-Schalter (2-CH / 4-CH)
12
Schalter zur Verteilung der Eingangssignale
auf die jeweiligen Verstärkerkanäle.
Power & Protect LED
13
Die Power & Protect
Betriebszustand des Verstärkers an.
4
LED zeigt den
Sicherungen
14
Eingangssicherungen zum Schutz vor ge-
räteinternen Fehlern.
LED-Schalter
15
Schalter zum Ein- und Ausschalten der LED-
Beleuchtung.
X-Over-Schalter
16
Schalter zum Aktivieren der verschiedenen
Filter pro Kanalpaar.
HDM Slot
17
Steckplatz für das optional erhältliche HELIX
Digital Input Modul HDM 2.
15
16
16
