Brief Operating Instructions
iTEMP TMT162
Dual-input temperature field transmitter with
PROFIBUS® PA protocol
These instructions are brief operating instructions; they are
not a substitute for the operating instructions pertaining to
the device.
For detailed information, refer to the operating instructions
and other documentation.
Available for all device versions via:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Endress+Hauser iTEMP TMT162

Summary of Contents for Endress+Hauser iTEMP TMT162

  • Page 1 These instructions are brief operating instructions; they are not a substitute for the operating instructions pertaining to the device. For detailed information, refer to the operating instructions and other documentation. Available for all device versions via: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
  • Page 2 TMT162 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

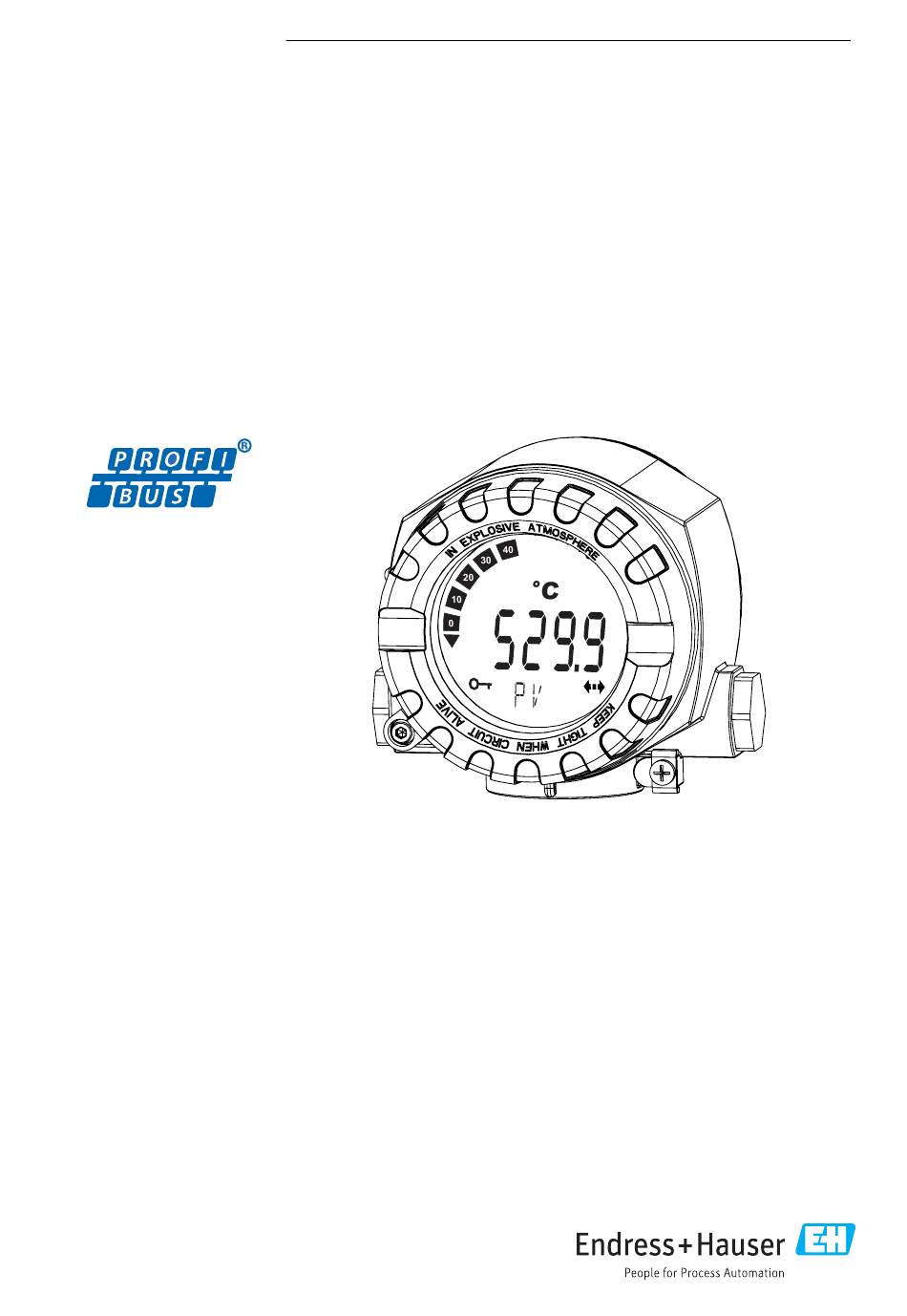

  • Page 3 TMT162 iTEMP TMT162 Dual-input temperature field transmitter with PROFIBUS® PA protocol Kurzanleitung ............... . . 4 Brief Operating Instructions .

  • Page 4: Table Of Contents

    Inhaltsverzeichnis iTEMP TMT162 Inhaltsverzeichnis Wichtige Hinweise zum Dokument ..........4 Funktion und Umgang mit dem Dokument .

  • Page 5: Verwendete Symbole

    TMT162 Wichtige Hinweise zum Dokument Nummern (auf der Ex-Dokumentation und auf dem Typenschild) exakt übereinstimmen, dürfen Sie diese Ex-Dokumentation benutzen. Verwendete Symbole 1.2.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht GEFAHR vermieden wird, zu Tod oder schwerer Körperverletzung führen wird.

  • Page 6: Eingetragene Marken

    Grundlegende Sicherheitshinweise iTEMP TMT162 1.2.3 Symbole für Informationstypen Symbol Bedeutung Symbol Bedeutung Erlaubt Zu bevorzugen Abläufe, Prozesse oder Handlungen, Abläufe, Prozesse oder Handlungen, die erlaubt sind. die zu bevorzugen sind. Verboten Tipp Abläufe, Prozesse oder Handlungen, Kennzeichnet zusätzliche die verboten sind.

  • Page 7: Arbeitssicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser...

  • Page 8: Warenannahme Und Produktidentifikation

    Warenannahme und Produktidentifikation iTEMP TMT162 Warenannahme und Produktidentifikation Warenannahme A0024856 Temperaturtransmitter vorsichtig auspacken. Sind Inhalt oder Verpackung unbeschädigt?  Beschädigte Komponenten dürfen nicht installiert werden, da der Hersteller andernfalls die Einhaltung der ursprünglichen Sicherheitsanforderungen oder die Materialbeständigkeit nicht gewährleisten und daher auch nicht für daraus entstehende Schäden verantwortlich gemacht werden kann.

  • Page 9: Produktidentifikation

    TMT162 Warenannahme und Produktidentifikation TMT162 A0024858 Sind die technische Dokumentation und alle weiteren erforderlichen Dokumente vorhanden? Produktidentifikation Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: • Typenschildangaben • Seriennummer vom Typenschild in W@M Device Viewer eingeben (www.endress.com/ deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten technischen Dokumentation werden angezeigt.

  • Page 10: Transport Und Lagerung

    Warenannahme und Produktidentifikation iTEMP TMT162 3.2.2 Lieferumfang Der Lieferumfang des Gerätes besteht aus: • Temperaturtransmitter • Wand- oder Rohrmontagehalter, optional • Gedruckte, mehrsprachige Kurzanleitung • Zusätzliche Dokumentation für Geräte, die für den Einsatz im explosionsgefährdeten Bereich (0 1) geeignet sind, wie z.B. Sicherheitshinweise (XA...), Control oder Installation Drawings (ZD...)

  • Page 11: Montage

    TMT162 Montage Montage Das Gerät kann bei Verwendung stabiler Sensoren direkt auf den Sensor montiert werden. Für die abgesetzte Montage an Wand- oder Rohr stehen zwei Montagehalter zur Verfügung. Das beleuchtete Display ist in 4 verschiedenen Positionen montierbar. Montagebedingungen 4.1.1...
  • Page 12 Montage iTEMP TMT162 4.2.1 Direkte Sensormontage A0024817  2 Direkte Montage des Feldtransmitter am Sensor Schutzrohr Messeinsatz Halsrohrnippel und Adapter Sensorleitungen Feldbusleitungen Feldbus-Schirmleitung Schutzrohr montieren und festschrauben (1). Messeinsatz mit Halsrohrnippel und Adapter in Transmitter schrauben (2). Nippel- und Adaptergewinde mit Silikonband abdichten.
  • Page 13 TMT162 Montage 4.2.2 Abgesetzte Montage (2.2) 72 (2.8) (2.01) 25 (0.98) (6.3) (7.1) ≤ 50 (1.97) 72 (2.8) 10.5 (0.41) A0027188  3 Montage des Feldtransmitters mit Montagehalter, siehe Kap. ’Zubehör’. Abmessungen in mm (in) Montage mit kombinierten Wand-/Rohrmontagehalter Montage mit Rohrmontagehalter 2"/V4A...

  • Page 14: Montagekontrolle

    Elektrischer Anschluss iTEMP TMT162 Montagekontrolle Führen Sie nach der Montage des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Ist das Gerät unbeschädigt (Sichtkontrolle)? Entsprechen die Umgebungsbedingungen der Gerätespezifikation (z.B. →  11 Umgebungstemperatur, Schutzart, usw.)? Elektrischer Anschluss Anschlussbedingungen VORSICHT Elektronik kann zerstört werden...

  • Page 15: Sensor Anschließen

    TMT162 Elektrischer Anschluss Um Anschlussfehler zu vermeiden, in jedem Fall vor der Inbetriebnahme die Hinweise in der Anschlusskontrolle beachten! Sensor anschließen HINWEIS ‣ ESD - Electrostatic discharge. Klemmen vor elektrostatischer Entladung schützen. Ein Nichtbeachten kann zur Zerstörung oder Fehlfunktion von Teilen der Elektronik führen.

  • Page 16: Messgerät Anschließen

    Elektrischer Anschluss iTEMP TMT162 Bei Belegung beider Sensoreingänge sind folgende Anschlusskombinationen möglich: Sensoreingang 1 Thermoelemen RTD oder RTD oder RTD oder t (TC), Widerstandsge Widerstandsge Widerstandsge Spannungsgeb ber, 2-Leiter ber, 3-Leiter ber, 4-Leiter RTD oder Widerstandsgeber, 2-   ...
  • Page 17 Wurde der Transmitter in der Ausführung mit Feldbus-Gerätestecker bestellt (Bestellcode → Kabeleinführung: Position A und B), wird der Feldbus-Gerätestecker bei Auslieferung werkseitig vormontiert und verdrahtet geliefert. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als Zubehör bestellt werden (siehe Kapitel ’Zubehör’ in der Betriebsanleitung). Abschirmung der Zuleitung/T-Box Es sind Kabelverschraubungen mit guten EMV-Eigenschaften zu verwenden, möglichst mit...
  • Page 18 Elektrischer Anschluss iTEMP TMT162 Im Idealfall sollten für den Anschluss der Abschirmung Kabelverschraubungen mit Iris-Feder verwendet werden. Über die Iris-Feder, welche sich innerhalb der Verschraubung befindet, wir der Schirm auf das T-Box-Gehäuse aufgelegt. Unter der Iris-Feder befindet sich das Abschirmgeflecht.

  • Page 19: Schutzart Sicherstellen

    TMT162 Elektrischer Anschluss Kontaktoberfläche CuZn, vergoldet Werkstoff Gehäuse 1.4401 (316) Brennbarkeit V - 2 nach UL - 94 Umgebungstemperatur –40 … 105 °C (–40 … 221 °F) Strombelastbarkeit Bemessungsspannung max. 600 V Durchgangswiderstand ≤ 0,005 Ω Isolationswiderstand ≥ 10 Ω...

  • Page 20: Anschlusskontrolle

    Elektrischer Anschluss iTEMP TMT162 Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf 9 … 32 V dem Typenschild überein? Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen Feldbuskabel siehe zugehörige...

  • Page 21: Bedienmöglichkeiten

    TMT162 Bedienmöglichkeiten Bedienmöglichkeiten Übersicht zu Bedienungsmöglichkeiten Proof- Test PMC731: PIC0001 Online 1 >Group Select 2 PV 0.7 bar WRITE HELP SEND HOME LOCK °C Commubox A0024548  8 Bedienungsmöglichkeiten des Gerätes über die PROFIBUS® PA Schnittstelle Konfigurations-/Bedienprogramme für die Bedienung über Feldbussystem (Feldbus-Funktionen, Geräteparameter)

  • Page 22: Messwertanzeige- Und Bedienelemente

    Bedienmöglichkeiten iTEMP TMT162 Messwertanzeige- und Bedienelemente 6.2.1 Anzeigeelemente °F °C A0024547  9 LC-Anzeige des Feldtransmitters (beleuchtet, steckbar in 90°-Schritten) Pos.-nr. Funktion Beschreibung Bargraphanzeige In 10%-Schritten mit Marken für Messbereichsunter- / überschreitung. Die Bargraphanzeige blinkt bei Auftreten eines Fehlers. Symbol ’Achtung’...
  • Page 23 TMT162 Bedienmöglichkeiten Über DIP-Schalter am Elektronikmodul können Einstellungen (eine Busadresse und Konfigurationssperrung) für die PROFIBUS® PA Schnittstelle vorgenommen werden. 90° OF F 90° 3 mm A0011211 Vorgehensweise zur DIP-Schalter Einstellung: Deckelkralle entfernen. Den Gehäusedeckel zusammen mit dem O-Ring abschrauben.
  • Page 24 Bedienmöglichkeiten iTEMP TMT162 PROFIBUS ADDRESS SIM(FF) WRITE LOCK Software A0010841  10 Hardware-Einstellung über DIP-Schalter Einstellung der Geräteadresse am Beispiel Busadresse 49: DIP-Schalter 32, 16, 1 auf "ON" (32 + 16 + 1 = 49). DIP-Schalter ’Software’ auf "OFF". DIP Schalter SIM = Simulationsmodus (für PROFIBUS® PA Kommunikation ohne Funktion); WRITE...

  • Page 25: Inbetriebnahme

    TMT162 Inbetriebnahme 6.2.3 Zugriff auf Bedienmenü via Bedientool Die Konfiguration von PROFIBUS® PA-Funktionen sowie gerätespezifischer Parameter erfolgt über die Feldbus-Kommunikation. Dafür stehen u. a. folgende Konfigurationssysteme zur Verfügung. Bedientools FieldCare SIMATIC PDM (Endress+Hauser) (Siemens) In der ausführlichen Betriebsanleitung ist das schrittweise Vorgehen für die Erst- Inbetriebnahme der Feldbusfunktionen ausführlich beschrieben;...
  • Page 26 Inbetriebnahme iTEMP TMT162 Nach erfolgreichem Einschaltvorgang wird der normale Messbetrieb aufgenommen. Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen. Endress+Hauser...

  • Page 27: Important Document Information

    TMT162 Table of contents Table of contents Important document information ..........27 Function of document and how to use .

  • Page 28: Symbols Used

    Important document information iTEMP TMT162 Symbols used 1.2.1 Safety symbols Symbol Meaning DANGER! DANGER This symbol alerts you to a dangerous situation. Failure to avoid this situation will result in serious or fatal injury. WARNING! This symbol alerts you to a dangerous situation. Failure to avoid this situation can result in WARNING serious or fatal injury.

  • Page 29: Registered Trademarks

    TMT162 Basic safety instructions Symbol Meaning Symbol Meaning Reference to documentation Reference to page Reference to graphic Series of steps … Result of a step Visual inspection Registered trademarks PROFIBUS® Registered trademark of the PROFIBUS User Organization, Karlsruhe, Germany...

  • Page 30: Operational Safety

    It meets general safety standards and legal requirements. It also complies with the EC directives listed in the device-specific EC Declaration of Conformity. Endress+Hauser confirms this by affixing the CE mark to the device. Endress+Hauser...

  • Page 31: Incoming Acceptance And Product Identification

    TMT162 Incoming acceptance and product identification Incoming acceptance and product identification Incoming acceptance A0024856 Unpack the temperature transmitter carefully. Is the packaging or content damaged?  Damaged components may not be installed as the manufacturer can otherwise not guarantee compliance with the original safety requirements or the material resistance, and can therefore not be held responsible for any resulting damage.

  • Page 32: Product Identification

    Incoming acceptance and product identification iTEMP TMT162 TMT162 A0024858 Are the technical documentation and all other necessary documents provided? Product identification The following options are available for identification of the device: • Nameplate specifications • Enter the serial number from the nameplate in the W@M Device Viewer (www.endress.com/deviceviewer): All data relating to the device and an overview of the...

  • Page 33: Transport And Storage

    TMT162 Installation 3.2.2 Scope of delivery The scope of delivery of the device comprises: • Temperature transmitter • Wall or pipe mounting bracket, optional • Hard copy of multi-language Brief Operating Instructions • Additional documentation for devices which are suitable for use in the hazardous area (0 1), such as Safety Instructions (XA), Control or Installation Drawings (ZD).

  • Page 34: Installation Conditions

    Installation iTEMP TMT162 Installation conditions 4.1.1 Installation point When using in hazardous areas, the limit values of the certificates and approvals must be observed (see Safety Instructions XA or CD). Ambient temperature range • Without display: –40 to +85 °C (–40 to +185 °F) •...
  • Page 35 TMT162 Installation 4.2.1 Direct sensor mounting A0024817  2 Direct field transmitter mounting on sensor Thermowell Insert Neck tube nipple and adapter Sensor cables Fieldbus cables Fieldbus shielded cable Mount the thermowell and screw down (1). Screw the insert with the neck tube nipple and adapter into the transmitter (2). Seal the nipple and adapter thread with silicone tape.
  • Page 36 Installation iTEMP TMT162 4.2.2 Remote mounting (2.2) 72 (2.8) (2.01) 25 (0.98) (6.3) (7.1) ≤ 50 (1.97) 72 (2.8) 10.5 (0.41) A0027188  3 Installation of the field transmitter using the mounting bracket, see chapter ' A ccessories' . Dimensions in mm (in) Mounting with combined wall/pipe mounting bracket Mounting with pipe mounting bracket 2"/V4A...

  • Page 37: Post-Installation Check

    TMT162 Electrical connection Post-installation check After installing the device, always run the following final checks: Device condition and specifications Notes Is the device undamaged (visual inspection)? Do the ambient conditions match the device specification (e.g. ambient temperature, degree of →...

  • Page 38: Connecting The Sensor

    Electrical connection iTEMP TMT162 Connecting the sensor NOTICE ‣ ESD - electrostatic discharge. Protect the terminals from electrostatic discharge. Failure to observe this may result in destruction or malfunction of parts of the electronics. Terminal assignment Sensor 1 Bus connection and...

  • Page 39: Connecting The Measuring Device

    TMT162 Electrical connection The following connection combinations are possible when both sensor inputs are assigned: Sensor input 1 RTD or RTD or RTD or Thermocouple resistance resistance resistance (TC), voltage transmitter, transmitter, transmitter, transmitter two-wire three-wire four-wire RTD or resistance ...
  • Page 40 If the transmitter has been ordered with the option of a fieldbus connector (order code → cable entry: position A and B), the fieldbus connector is ready mounted and wired upon delivery. Fieldbus connectors for retrofitting can be ordered from Endress+Hauser as an accessory (see the ' A ccessories' section in the Operating Instructions).
  • Page 41 TMT162 Electrical connection Ideally, cable glands with Iris springs should be used to connect the shielding. The shielding is connected to the T-box housing by means of the Iris spring located inside the gland. The shielding braid is located under the Iris spring.

  • Page 42: Ensuring The Degree Of Protection

    Electrical connection iTEMP TMT162 Housing material 1.4401 (316) Flammability V - 2 according to UL - 94 Ambient temperature –40 to 105 °C (–40 to 221 °F) Current carrying capacity Rated voltage max. 600 V Contact resistance ≤0.005 Ω Insulation resistance ≥...

  • Page 43: Post-Connection Check

    TMT162 Electrical connection Post-connection check Device condition and specifications Notes Is the device or cable undamaged (visual inspection)? Electrical connection Notes Does the supply voltage match the specifications on the 9 to 32 V nameplate? Do the cables used comply with the specifications?

  • Page 44: Operating Options

    Operating options iTEMP TMT162 Operating options Overview of operating options Proof- Test PMC731: PIC0001 Online 1 >Group Select 2 PV 0.7 bar WRITE HELP SEND HOME LOCK °C Commubox A0024548  8 Device operating options via the PROFIBUS® PA interface...

  • Page 45: Display And Operating Elements

    TMT162 Operating options Display and operating elements 6.2.1 Display elements °C °F A0024547  9 LC display of the field transmitter (backlit, attachable in 90° stages) Item No. Function Description Bar graph display In increments of 10% with indicators for underranging and overranging.
  • Page 46 Operating options iTEMP TMT162 90° OF F 90° 3 mm A0011211 Procedure for setting the DIP switch: Remove the cover clamp. Unscrew the housing cover together with the O-ring. If necessary, remove the display with the fitting kit from the electronics module.
  • Page 47 TMT162 Operating options PROFIBUS ADDRESS SIM(FF) WRITE LOCK Software A0010841  10 Hardware setting via DIP switches Configuring the device address taking the example of bus address 49: DIP switches 32, 16, 1 to "ON" (32 + 16 + 1 = 49). ' S oftware' DIP switch to "OFF".

  • Page 48: Commissioning

    Commissioning iTEMP TMT162 6.2.3 Access to the operating menu via the operating tool PROFIBUS® PA functions and device-specific parameters are configured via fieldbus communication. The following configuration systems, among others, are available for this purpose: Operating tools FieldCare SIMATIC PDM...
  • Page 49 TMT162 Commissioning Normal measuring mode commences as soon as the switch-on procedure is completed. Various measured value and/or status variables appear on the display. Endress+Hauser...
