Schematic Diagram - H.p/Muting/Power/Rotary/Video 3 (De945)/Vol/V. Switch (E) Boards - Sony STR-DE845 Service Manual

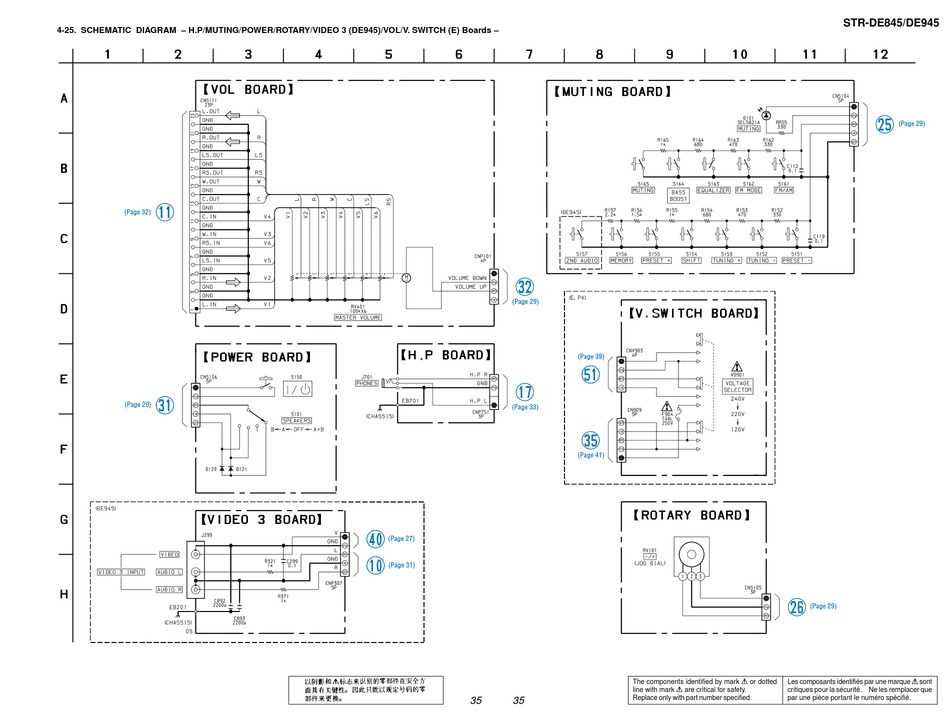

4-25. SCHEMATIC DIAGRAM – H.P/MUTING/POWER/ROTARY/VIDEO 3 (DE945)/VOL/V. SWITCH (E) Boards –
(Page 32)
(Page 29)
(Page 29)
(Page 33)
(Page 27)
(Page 31)
35 35
(Page 39)
(Page 41)
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
STR-DE845/DE945
(Page 29)
(Page 29)
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.
