4-9.

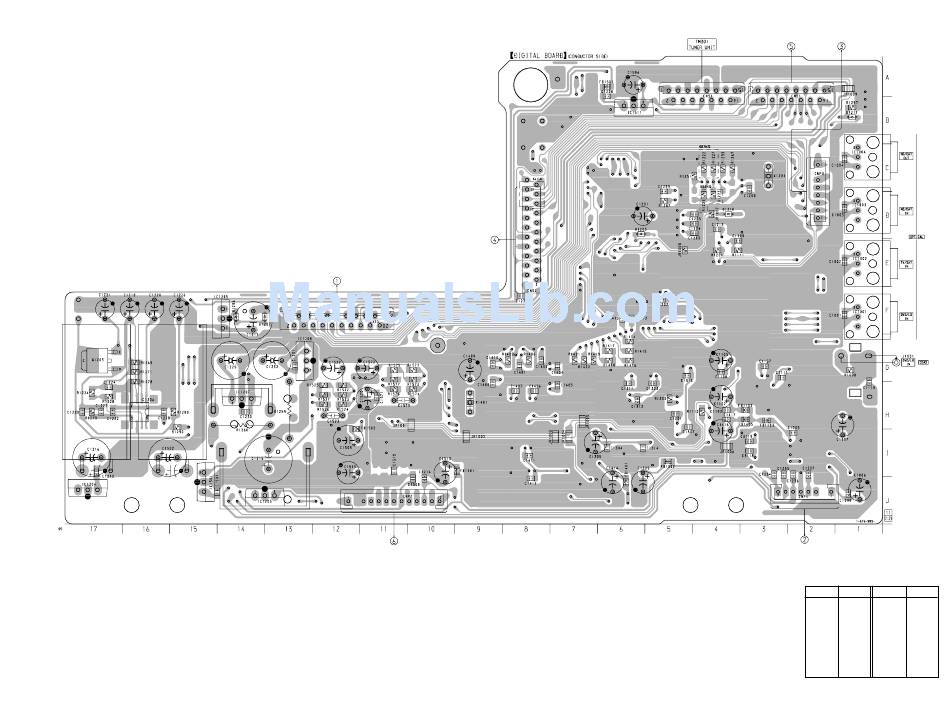

PRINTED WIRING BOARD – DIGITAL Board (Conductor Side) – •
See page 14 for Circuit Boards Location.
(Page 28)
(Page 30)
(Page 24)
19
19
STR-DE845/DE945
(Page 28)
(Page 26)
(Page 38)
• Semiconductor Location
Ref. No.
Location
Ref. No.
Location
IC1204
J-17
D1206
F-14
D1207
F-13
IC1205
F-14
D1502
I-11
IC1206
H-16
IC1207
H-14
D1503
I-11
IC1208
G-13
IC1001
F-1
IC1501
J-15
IC1511
B-6
IC1002
E-1
IC1003
D-1
IC1004
C-1
Q1205
G-17
IC1203
J-14
