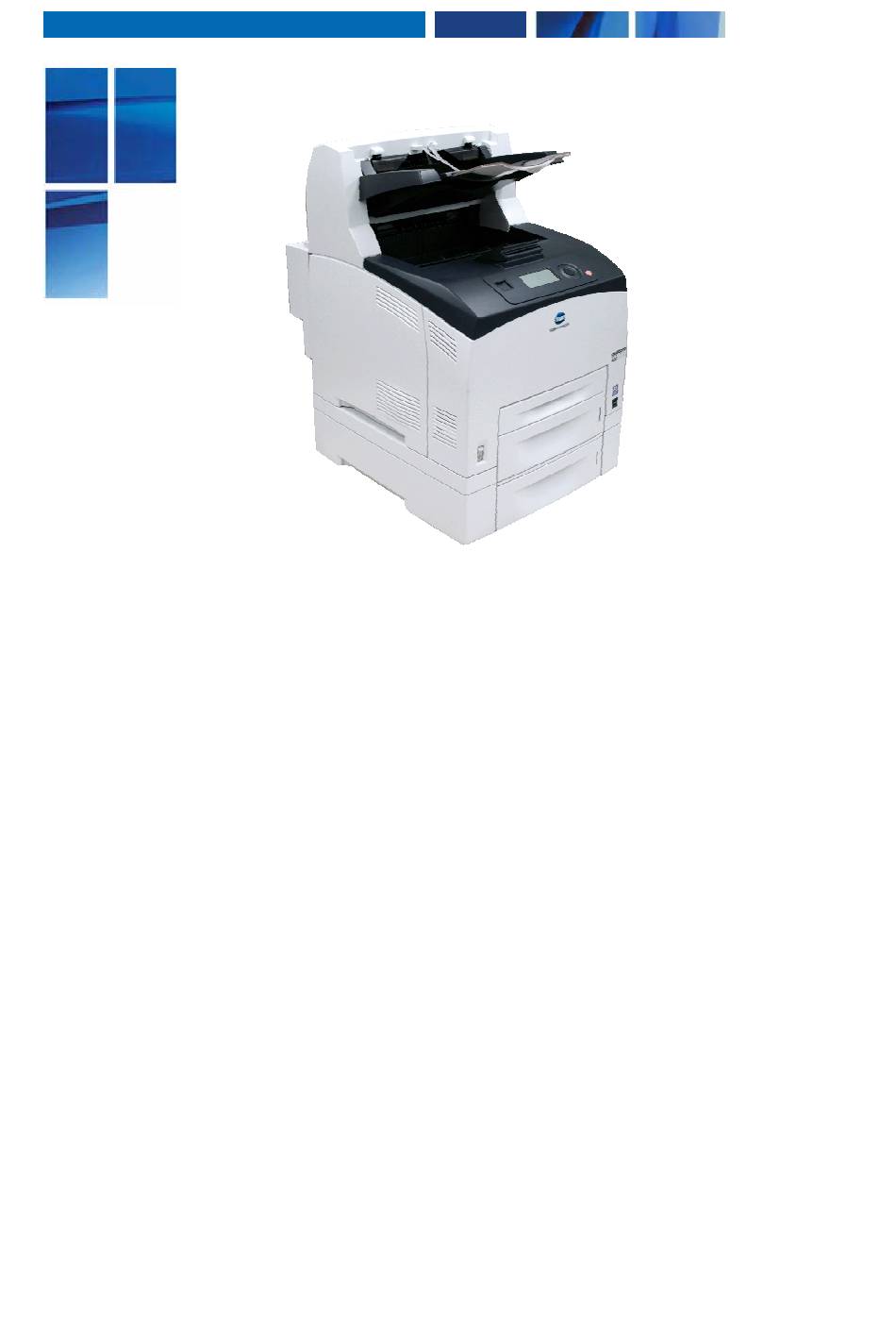

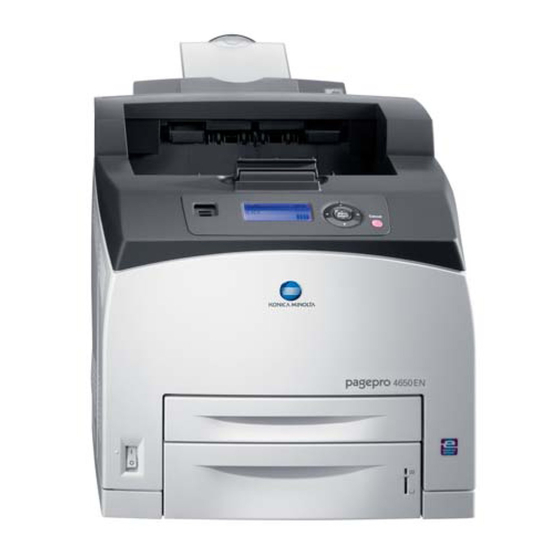

pagepro 4650EN / 5650EN
bizhub 40P
Quick Guide

In this manual we assume that the printer is completely
installed, including printer options such as duplexer and the
driver is installed on the PC / Macintosh.

For driver installation we would like to refer you to the
installation guide.
For the installation of printer options, such as a duplexer, we
would like to refer you to the User Manual.

       Both manuals are available on the CD Rom shipped with
your printer.

Advertisement

Table of Contents
loading

Related Manuals for Konica Minolta pagepro 4650EN

Summary of Contents for Konica Minolta pagepro 4650EN

  • Page 1 pagepro 4650EN / 5650EN   bizhub 40P  Quick Guide    In this manual we assume that the printer is completely  installed, including printer options such as duplexer and the  driver is installed on the PC / Macintosh.    For driver installation we would like to refer you to the  installation guide.  For the installation of printer options, such as a duplexer, we  would like to refer you to the User Manual.           Both manuals are available on the CD Rom shipped with  your printer.

  • Page 2: Table Of Contents

    Index:    1  MEDIA & PAGE SCOPE WEB CONNECTION: ..............4  1.1  :..............4  UPPORTED  EDIA SIZES AND  EDIA  YPES 1.2  – : ..................5  USTOM  IZE    ANNER  1.3  ?..............6  OW TO USE  AGE  COPE  EB  ONNECTION 2  PRINTING FROM PC: ....................9  2.1  ? ........9  OW TO CONFIGURE INSTALLED PRINTER OPTIONS IN THE DRIVER 2.2  ?..........
  • Page 3 4  NETWORK:....................... 41  4.1  :....................41  ETUP AN    DDRESS 5  OTHER: ........................43  5.1  : ................... 43  ONSUMABLE  IFE  IMES 5.1.1  pagepro 4650EN....................43  5.1.2  pagepro 5650EN....................43  5.1.3  bizhub 40P......................43  5.1.4  Some notes about Usage of Consumables............44  5.2  : ................... 45  ONSUMABLE  TATISTICS 5.3 ...

  • Page 4: Media & Page Scope Web Connection

    1 Media & Page Scope Web Connection: 1.1 Supported Media sizes and Media Types:  Automatically double sided printing (duplex) is ONLY supported if a duplex unit is installed.    Media Size   Duplex   Media   Tray*   (double‐ Inch   Millimeter   sided)   Letter   8.5 x 11.0   215.9 x 279.4   1/2/3/4   Yes   Legal   8.5 x 14.0   215.9 x 355.6   1/2/3/4   Yes   Statement   5.5 x 8.5   139.7 x 215.9   1/2/3/4   Yes   Executive   7.25 x 10.5   184.2 x 267.0   1/2/3/4   Yes   A4   8.2 x 11.7  ...

  • Page 5: Custom Size - Banner Size

    Media Type  Weight  Note:  Plain Paper pagepro 4650EN  60 – 105 g/m   Plain Paper pagepro 5650EN  68 – 105 g/m   Thick Stock (1)  106 – 159 g/m   Thick Stock (2)  160 – 216 g/m   Thick Stock (3)  106 – 216 g/m Double sided printing is not supported  pagepro 5650EN only.  Envelope    Use laser printer approved envelopes  Labels    Use laser printer approved labels. Other types  might peal off during printing.  Postcards    Use laser printer approved postcards  Transparencies    Double sided printing is not supported  Thin paper  64 – 67 g/m Only supported for the pagepro 5650EN  1.2 Custom Size – Banner Size:  Double sided printing (duplex) is ONLY supported if a duplex unit is installed.  Tray 1  Simplex  Width: 76.2‐215.9 mm (3.0 ‐ 8.5 inch) ...

  • Page 6: How To Use Page Scope Web Connection

    1.3 How to use Page Scope Web Connection?  NOTE:  ‐ Page Scope Web Connection only works if the printer is connected to the network  and an IP address has been defined.    With Page Scope Web Connection it is possible to remotely configure the printer instead of  using the menu options via the printer display.    To access Page Scope Web Connection you can either enter the printer IP Address in your  Internet Explorer or open Page Scope Web Connection through your printer driver.    Opening Page Scope Web Connection through the printer driver:    1. Select the Start Button,     2. Select Control Panel,     3. Select Printers and Faxes,     4. Right click on the pagepro 4650/5650 / bizhub 40P printer driver and select  Properties.    5. Select the Printing Preferences ….  Button.      6. Select the Printer Information button.    7. Your internet explorer will be launched automatically.    Page 6 of 48 ...
  • Page 7 Opening Page Scope Web Connection through Macintosh:    NOTE:  ‐ Page Scope Web Connection does only work if the printer is connected to the  network and an IP address has been defined or via Bonjour (Rendezvous) has been  defined.    With Page Scope Web Connection it is possible to remotely configure the printer instead of  using the menu options via the printer display.    To access Page Scope Web Connection you can either enter the printer IP Address in your  Internet Explorer or open Page Scope Web Connection through your printer driver.    Opening Page Scope Web Connection through the printer driver:    1. Select the      2. Select System Preferences    3. Select Print and Fax,     4. Double click on pagepro 4650/5650/bizhub 40P this will open the print queue.    5. Select the Utility Button.        6. Your internet browser will be launched automatically.    Page 7 of 48 ...
  • Page 8       1. Access Levels:  ‐ Public User: For viewing printer information it is sufficient to login as public  user. For this connection is no password required and printer settings and  consumable status can be viewed.  ‐ Administrator: For changing printer default settings, this access level has to  be used. The default password is ‘administrator’ (without the quotes).    2. Short overview of available options:  ‐ System: View printer status, consumable status etc. Also here the default  password can be changed and date & time can be set.  ‐ Job: Overview of active jobs and printed jobs.  ‐ Print: Within this menu option you are able to change the printer defaults  such as: Paper Type, Paper Size, Tray Mapping, Emulation defaults, etc.  ‐ Network: Within this menu you can enable/disable the network protocols or  setup the details for all network protocols.        Page 8 of 48 ...

  • Page 9: Printing From Pc

    2 Printing from PC: 2.1 How to configure installed printer options in the driver?  If there are additional options installed on your printer such as a duplex unit, optional paper  tray, hard disk, etc you might have to “tell” the printer driver that these options are installed.  This has also to be done once.    1. Select the Start Button,     2. Select Control Panel,     3. Select Printers and Faxes,     4. Right click on the pagepro 4650/5650/bizhub 40P printer driver and select  Properties.    5. Select the Configure tab.        6. Select from the Device Options the option that is installed.    7. Change the Setting for the option to Enabled.  Page 9 of 48 ...

  • Page 10: How To Print On Special Media Such As Thick Stock

    2.2 How to print on special media such as thick stock?    You can print on special media such as transparencies, labels, heavy paper, glossy paper and  card stock, by using the optimizing feature in the printer driver.  For printing on special media both the printer and the printer driver have to be setup.   In case multiple input trays are installed, the different input trays can be set to different  types of media. The printer will, depending on the driver settings, automatically select the  corresponding paper tray.  2.2.1 Setup the printer.  NOTE: You can also use Page Scope Web Connection for changing the media type for a  certain input tray.  1. Press the  button.    2. Press the  button till Paper Menu is highlighted.    3. Press the   button.    4. Press the  button till Paper Source is highlighted.    5. Press the   button.    6. Press the  button till Tray1 or Tray2 is highlighted.    7. Press the   button.   ...

  • Page 11: Setup The Printer Driver

    2.2.2 Setup the printer driver.    1. Load the media input tray. Make sure that the top of the media is forward and the  side to be printed on (the rough side of transparencies) is facing up.     2. Adjust the media guides to fit the width of the media.    3. Open a document in a program, such as Microsoft Word.    4. Select the print command. For most programs, click the File menu, and then click  Print. The Print dialog box appears.    5. On the Print dialog box, click Properties.        6. On the Basic tab, select one of these media types under Paper Type:    ● Plain Paper  ● Recycled  ● Transparency  ● Envelope  ● Label  ● Thick 1  ● Thick 2  ● Thick 3, pagepro 5650EN only  ● Postcard  ● Thin paper, pagepro 5650EN only    7. Print the document.       The media type can also be selected and configured directly in the printer driver. ...
  • Page 12 The above method is only valid for that print job. Changing the Paper Type directly in the  driver will make the setting valid for all print jobs.    1. Select the Start Button,     2. Select Control Panel,     3. Select Printers and Faxes,     4. Right click on the pagepro 4650/5650 / bizhub 40P printer driver and select  Properties.    5. Select the Printing Preferences ….  Button.    6. Change the Paper Type.        7. Select the OK button to save the changes.    Page 12 of 48 ...

  • Page 13: How To Print Collated Copies

    2.3 How to print collated copies?    NOTE:  ‐ Some applications have the possibility to collate your output.   ‐ If the application does not support collation, the printer can do the collation but this  feature requires a printer hard disk or Flash Card.    Normally when you print, say 5 copies of  a 5 page document, the printer will print 5 copies  of page 1 followed by 5 copies of page 2, etc.  With collation turned on, the copies are being sorted automatically.  When you print, say 5 copies of a 5 page document, the printer will now print page 1  followed by page 2, page 3, page 4 and page 5 and then again page 1, 2, 3, etc.    1. Open a document in a program, such as Microsoft Word.    2. Select the print command. For most programs, click the File menu, and then click  Print. The Print dialog box appears.    3. On the Print dialog box, click Properties.        4. On the Basic tab, define the Number of Copies and enable the Collate option.    5. Print the document.      Page 13 of 48 ...

  • Page 14: How To Print Automatically On Both Sides Of The Paper (Duplex)

    2.4 How to print automatically on both sides of the paper  (duplex)?    NOTE:   ‐ Automatic duplexing  is ONLY supported if a duplex unit has been installed. If there is  no duplex unit installed, manual duplexing can be used.  ‐ It is NOT possible to duplex special media such as post cards, envelopes or  transparencies.  ‐ Additional memory may be required for complex print jobs.    1. Open a document in a program, such as Microsoft Word.    2. Select the print command. For most programs, click the File menu, and then click  Print. The Print dialog box appears.    3. On the Print dialog box, click Properties.    4. Select the layout tab.    5. Change the Print Type and the Binding Position.        Long Edge  Long Edge  Short Edge  Short Edge  (left)  (right)  (top)  (bottom)   ...

  • Page 15: How To Print A Booklet

    2.5 How to print a booklet?    NOTE:  ‐ Printing a booklet is ONLY supported if a duplex unit is installed.  ‐ It is NOT possible to print a booklet with special media such as thick stock, post cards,  envelopes or transparencies.  ‐ Additional memory may be required for complex print jobs.                  1. Open a document in a program, such as Microsoft Word.    2. Select the print command. For most programs, click the File menu, and then click  Print. The Print dialog box appears.    3. On the Print dialog box, click Properties.    4. Select the layout tab.    5. Change the Print Type to Booklet.      6. Select the Booklet Details button to change the Binding Direction and enable or  disable a border.     ...
  • Page 16       old directions for booklet printing:   The selection depends on the media size  of your document and the media size you are going  to print on. Left Binding is the default setting.                  . Print the document.        Page 16 of 48 ...

  • Page 17: Print On Custom Media Sizes

    2.6 Print on custom media sizes.  There are 2 different custom media sizes that can be defined and used:    Tray 1  Simplex  Width: 76.2‐215.9 mm (3.0 ‐ 8.5 inch)    Length: 127.0‐900 mm (5.0 ‐ 35.43 inch)    Duplex  Width: 88.9‐215.9 mm (3.5 ‐ 8.5 inch)      Length: 139.7‐355.6 mm (5.5 ‐ 14.0 inch)  Simplex  Width: 98.4‐215.9 mm (3.87 ‐ 8.5 inch)  Tray 2/3/4  Duplex  Length: 148.0‐355.6 mm (5.83 ‐ 14.0 inch)  To be able to print on custom defined media sizes, the sizes have to be defined both in the  printer and in the printer driver.  2.6.1 Setup the printer.  NOTE:  ‐ You can also use Page Scope Web Connection for changing the media type for a  certain input tray.  1. Press the  button.    2. Press the  button till Paper Menu is highlighted.    3. Press the   button.    4.

  • Page 18: Setup The Printer Driver

    11. Press the   button.    12. Press the  button till Paper Size is highlighted.    13. Press the   button.    14. Press the  button till the required till Custom is highlighted.    15. Press the   button.    16. Press the  button till the required till Custom Size is highlighted.    17. Press the   button.    18.  Define the width by using the   and/or  buttons.     19. Confirm the change by pressing the  button.    20. Define the length by using the   and/or  buttons. ...
  • Page 19 5. On the Print dialog box, click Properties.        6. On the Basic tab, change the Original Size to Custom Size.    7. Change the measurement metrics to Millimeters and define the length and width of  your custom paper size.          8. Print the document.          Page 19 of 48 ...

  • Page 20: Print On Banner Sized Paper

    2.7 Print on banner sized paper.  Length: 356 ‐ 900 mm  Banner paper is not supported for printing at 1200 dpi.  Image quality of the area from 356 to 900 mm in length is not guaranteed.    Loading banner paper:    NOTE: One Paper up to 900 mm length can be loaded into the bypass tray and printed at one  time.      1  Open the tray 1 and place it on  a flat surface.          2  Remove the lid of the tray.          3  Slide the right and left lock tabs  in the tray outwards to unlock  them.      4  Hold the grip of the tray and  pull  its extendable part to the front  until it reaches the end.        Page 20 of 48 ...
  • Page 21   5  Squeeze the media guide  (length) and slide it to the  desired paper size.           6  Squeeze the media guide  (width) and slide it to the  desired paper size.         7  Load the banner paper face up  in the tray, and then roll up the  end of the paper so that it does  not fall off the tray.          8  Push the tray completely into  the printer.            9    Select PAPER MENU/PAPER  SOURCE/TRAY 1/PAPER SIZE and  PAPER TYPE in the configuration  menu, and then select the setting  for the size and type of the media  that is loaded. ...

  • Page 22: Some Special Printer Features

    2.8 Some Special Printer Features.  2.8.1 Thumbnail Printing – Number Up printing.    Number Up printing (N‐Up) printing means that the printer will scale down the pages and fit  them on onto an A4 sheet.  The various page order possibilities when Number Up printing is shown below.         Horizontal from Upper‐Left              Vertical from Upper‐Left               Horizontal from Upper‐Right         Vertical from Upper‐Right    From the printer driver you can select to print up to 16 pages on one single sheet of paper.    From the printer driver you also have the possibility to define if there should be a border  around the pages or not.    2.8.2 Watermarks.    A watermark is a text line for special purposes, such as “Confidential” or “Draft”.   A watermark is generated by the printer driver.  The watermarks can be edited or changed within the printer driver.  A watermark will always be on top of the text (by default).   The text under the watermark is not readable anymore.  Current products have the option to put the watermark transparent, this will  overcome the issue that the text under the watermark is not readable.      Page 22 of 48 ...

  • Page 23: Poster Printing

    2.8.3 Poster Printing.    NOTE: Poster Printing is only supported from the PCL printer driver.  Enlarge one‐page data to print onto multiple pages. You can make a large print like a poster  by assembling them later.    Enlarge and print one‐page data onto number of pages specified by Output Size (N x N).  1 A4 page to 4 A4 pages  poster 2 x 2.    The various page order possibilities when Poster printing is shown below.                Poster 2 x 2                                     Poster 3 x 3                                         Poster 4 x 4      Poster Margin Line: Specify whether to print Poster Margin Line in poster layouts. Poster  Margin Line will provide an indication of assembly.      Page 23 of 48 ...

  • Page 24: Overlay Printing

    2.8.4 Overlay Printing.    NOTE: When using the PostScript driver, the printer requires a hard disk to use overlay  printing. When using the PCL driver, the overlay is stored locally on your PC and the printer  does not require a hard disk.    Overlay printing is a flexible way of merging data on the page.    You can design the overlay in your favorite graphics application and store as many as you  like on your PC.    An overlay and text are mixed together.  The text from both the overlay and the document remain readable.    Overlay Document Overlay + Document       2.8.5 Front Cover Page and Back Cover Page.    It is possible to select in the printer driver to add to your print job a blank Front Cover page  or blank Back Cover page.    You can define from which tray this cover page should be taken.  Front Cover Page   Blank: Attach a blank front cover page to the print job, and  start printing the document on the second page.    Back Cover Page   Blank: Attach a blank back cover page to the print job.            ...

  • Page 25: Separator Page

    2.8.6 Separator Page.    Specify whether to print a separator page between print jobs.  None: Do not print a separator page.   Header (Each Copy): Print a separator page at the beginning of each copy of each printed  document.     Trailer (Each Copy) :Print a separator page at the end of each copy of each printed document.   2.8.7 Direct Printing from an USB stick.    NOTE: This feature requires a hard disk or Flash Card installed.  USB host port support direct printing from a USB memory stick.  Supports PDF (version 1.6), JPEG and TIFF.  Allows instant printing of PDF documents without using a PC.    Page 25 of 48 ...

  • Page 26: Secure Printing

    2.8.8 Secure Printing.    NOTE: This feature requires a hard disk or Flash Card installed.  Print & Hold   • All copies of a job sent to the printer are printed  • print job is held on the printer’s HDD for printing additional copies    Proof then Print   • The first copy of a job is printed then the job is held and the user  has the  opportunity to review ‐ afterwards user can print the rest  Stored Job   • Printer does not print the job  without panel operation    Secured Job   • Printer does not print the job  without panel operation  • Access to the job requires a  4‐digit password        Page 26 of 48 ...

  • Page 27: Printing From Macintosh

    3 Printing from Macintosh: 3.1 Check if the correct PPD is installed and to configure  installed printer options in the driver?  If there are additional options installed on your printer such as a duplex unit, optional paper  tray, hard disk, etc you might have to “tell” the printer driver that these options are installed.  This has also to be done once.    1. Select the ,     2. Select System Preferences    3. Select Print & Fax,         4. Check if the correct PPD is installed for your printer.  a. The image of the printer should show your printer.  b. The kind should be your Konica Minolta Printer and not Generic.      Page 27 of 48 ...
  • Page 28 5. The image below shows the correct printer image and PPD.        6. The correct PPD is installed.    7. Select from the Options & Supplies button to define the installed printer options.    Page 28 of 48 ...

  • Page 29: How To Print On Special Media Such As Thick Stock

    3.2 How to print on special media such as thick stock?    You can print on special media such as transparencies, labels, heavy paper, glossy paper and  card stock, by using the optimizing feature in the printer driver.  For printing on special media both the printer and the printer driver have to be setup.   In case multiple input trays are installed, the different input trays can be set to different  types of media. The printer will, depending on the driver settings, automatically select the  corresponding paper tray.  3.2.1 Setup the printer.  NOTE:  You can also use Page Scope Web Connection for changing the media type for a  certain input tray. 1. Press the  button.    2. Press the  button till Paper Menu is highlighted.    3. Press the   button.    4. Press the  button till Paper Source is highlighted.    5. Press the   button.    6. Press the  button till Tray1 or Tray2 is highlighted.    7. Press the   button.   ...

  • Page 30: Setup The Printer Driver

    3.2.2 Setup the printer driver.    1. Load the media input tray. Make sure that the top of the media is forward and the  side to be printed on (the rough side of transparencies) is facing up.     2. Adjust the media guides to fit the width of the media.    3. Open a document in a program, such as Microsoft Word.    4. Select the print command. For most programs, click the File menu, and then click  Print. The Print dialog box appears.    5. On the Print dialog box, click Copies & Pages,        6. On the Printer Features menu, select one of these media types under Paper Type:  ● Plain Paper  ● Recycled  ● Transparency  ● Envelope  ● Label  ● Thick 1 or Thick 2  ● Thick 3, pagepro 5650EN only  ● Postcard  ● Thin paper, pagepro 5650EN only    7. Print the document.   Page 30 of 48 ...

  • Page 31: How To Print Collated Copies

    3.3 How to print collated copies?    NOTE:  ‐ Some applications have the possibility to collate your output.   ‐ If the application does not support collation, the printer can do the collation but this  feature requires a printer hard disk or Flash Card.    Normally when you print, say 5 copies of  a 5 page document, the printer will print 5 copies  of page 1 followed by 5 copies of page 2, etc.  With collation turned on, the copies are being sorted automatically.  When you print, say 5 copies of a 5 page document, the printer will now print page 1  followed by page 2, page 3, page 4 and page 5 and then again page 1, 2, 3, etc.    1. Open a document in a program, such as Microsoft Word.    2. Select the print command. For most programs, click the File menu, and then click  Print. The Print dialog box appears.          3. On the Copies & Pages menu, define the Number of Copies and enable the Collate  option.    4. Print the document.      Page 31 of 48 ...

  • Page 32: How To Print Automatically On Both Sides Of The Paper (Duplex)

    3.4 How to print automatically on both sides of the paper  (duplex)?    NOTE:  ‐ Automatic printing on both sides of the paper is ONLY supported if a duplex unit has  been installed. If there is no duplex unit installed, manual duplexing can be used.  ‐ It is NOT possible to duplex special media such as post cards, envelopes or  transparencies.   ‐ Additional memory may be required for complex print jobs.    1. Open a document in a program, such as Microsoft Word.    2. Select the print command. For most programs, click the File menu, and then click  Print. The Print dialog box appears.    3. On the Print dialog box, click Copies & Pages,    4. Select the Layout menu.    5. Change the Two‐Sided to Long‐edge or Short‐edge binding.        Long Edge   Short Edge       6. Print the document.       ...

  • Page 33: Print On Custom Media Sizes

    3.5 Print on custom media sizes.  There are 2 different custom media sizes that can be defined and used:    Tray 1  Simplex  Width: 76.2‐215.9 mm (3.0 ‐ 8.5 inch)    Length: 127.0‐900 mm (5.0 ‐ 35.43 inch)    Duplex  Width: 88.9‐215.9 mm (3.5 ‐ 8.5 inch)      Length: 139.7‐355.6 mm (5.5 ‐ 14.0 inch)  Simplex  Width: 98.4‐215.9 mm (3.87 ‐ 8.5 inch)  Tray 2/3/4  Duplex  Length: 148.0‐355.6 mm (5.83 ‐ 14.0 inch)  To be able to print on custom defined media sizes, the sizes have to be defined both in the  printer and in the printer driver.  3.5.1 Setup the printer.  NOTE: You can also use Page Scope Web Connection for changing the media type for a  certain input tray. 1. Press the  button.    2. Press the  button till Paper Menu is highlighted.    3. Press the   button.    4. Press the  button till Paper Source is highlighted. ...

  • Page 34: Setup The Printer Driver

    12. Press the  button till Paper Size is highlighted.    13. Press the   button.    14. Press the  button till the required till Custom is highlighted.    15. Press the   button.    16. Press the  button till the required till Custom Size is highlighted.    17. Press the   button.    18.  Define the width by using the   and/or  buttons.     19. Confirm the change by pressing the  button.    20. Define the length by using the   and/or  buttons.    21. Confirm the change by pressing the  button. ...
  • Page 35       6. On the Page Setup, change the Paper Size to Manage Custom Sizes...        7. Click at the     to add a new custom paper size, double click Untitled and change  the name of the custom size to a by you preferred name and define the length and  width of your custom paper size.    Page 35 of 48 ...

  • Page 36: How To Print A Booklet

             8. Click OK and OK. Print the document.        3.6 How to print a booklet?      NOTE: Booklet is not supported from Macintosh.   Page 36 of 48 ...

  • Page 37: Print On Banner Sized Paper

    3.7 Print on banner sized paper.  Length: 356 ‐ 900 mm  Banner paper is not supported for printing at 1200 dpi.  Image quality of the area from 356 to 900 mm in length is not guaranteed.    Loading banner paper:    NOTE: One Paper up to 900 mm length can be loaded into the bypass tray and printed at one  time.      1  Open the tray 1 and place it on  a flat surface.          2  Remove the lid of the tray.          3  Slide the right and left lock tabs  in the tray outwards to unlock  them.      4  Hold the grip of the tray and  pull  its extendable part to the front  until it reaches the end.        Page 37 of 48 ...
  • Page 38   5  Squeeze the media guide  (length) and slide it to the  desired paper size.           6  Squeeze the media guide  (width) and slide it to the  desired paper size.         7  Load the banner paper face up  in the tray, and then roll up the  end of the paper so that it does  not fall off the tray.          8  Push the tray completely into  the printer.            9    Select PAPER MENU/PAPER  SOURCE/TRAY 1/PAPER SIZE and  PAPER TYPE in the configuration  menu, and then select the setting  for the size and type of the media  that is loaded. ...

  • Page 39: Some Special Printer Features

    3.8 Some Special Printer Features.  3.8.1 Thumbnail Printing – Number Up printing.    Number Up printing (N‐Up) printing means that the printer will scale down the pages and fit  them on onto an A4 sheet.  The various page order possibilities when Number Up printing is shown below.         Horizontal from Upper‐Left              Vertical from Upper‐Left               Horizontal from Upper‐Right         Vertical from Upper‐Right    From the printer driver you can select to print up to 16 pages on one single sheet of paper.    From the printer driver you also have the possibility to define if there should be a border  around the pages or not.    3.8.2 Watermarks.    NOTE: Watermarks are not supported from Macintosh.    3.8.3 Poster Printing.    NOTE: Poster Printing is not supported from Macintosh.    3.8.4 Overlay Printing.    NOTE: Overlays are not supported from Macintosh.    3.8.5 Front Cover Page and Back Cover Page.    NOTE: This is not supported from Macintosh.    3.8.6 Separator Page.   ...

  • Page 40: Direct Printing From An Usb Stick

    3.8.7 Direct Printing from an USB stick.    NOTE: This feature requires a hard disk or Flash Card installed.  USB host port support direct printing from a USB memory stick.  Supports PDF (version 1.6), JPEG and TIFF.  Allows instant printing of PDF documents without using a PC.    3.8.8 Secure Printing.  NOTE: This is not supported from Macintosh.  Page 40 of 48 ...

  • Page 41: Network

    4 Network: 4.1 Setup an IP Address:  NOTE:  ‐ If the company network has DHCP enabled, the DHCP setup might change the  printer IP address of the printer after rebooting. To make sure the DHCP server does  not change the printer IP address, disable DHCP in the printer.  Disable DHCP:  1. Press the   button.   button to highlight Interface Menu.  2. Press the  3. Press the   button.    4. Press the   button to highlight Ethernet.    5. Press the   button.    6. Press the   button to highlight TCP/IP.    7. Press the   button.    8. Press the   button to highlight DHCP.    9.
  • Page 42   Assign an IP Address:  1. Press the   button.    2. Press the  button to highlight Interface Menu.    3. Press the   button.    4. Press the  button to highlight Ethernet.    5. Press the   button.    6. Press the  button to highlight TCP/IP.    7. Press the   button.    8. Press the  button to highlight IP Address.    9. Press the  button.    10. Press the  button or ...

  • Page 43: Other

    5 Other:   5.1 Consumable Life Times:  All the items mentioned below are user replaceable.   The replacement of the toner cartridge is explained in this document. For the other  replacements we would like to refer you to the User Manual.    5.1.1 pagepro 4650EN.      Within a constant environment (continuous)  Standard in‐box cartridge  6.000 pages  Replacement cartridge (standard capacity)  10.000 pages  Replacement cartridge (high  capacity)  18.000 pages          Media Feed Roller  200.000 pages  Transfer Roller  200.000 pages  Fuser Unit  200.000 pages    5.1.2 pagepro 5650EN.      Within a constant environment (continuous)  Standard in‐box cartridge  6.000 pages  Replacement cartridge (standard capacity)  11.000 pages  Replacement cartridge (high  capacity)  19.000 pages ...

  • Page 44: Some Notes About Usage Of Consumables

    5.1.4 Some notes about Usage of Consumables.     consumables have specifications in with the maximum life times of all consumables are  defined. The specifications are always base d on A4/letter sized paper and 5% coverage.    overage.     Coverage means the % of toner being used on one page. A page with 5% coverage is  filled  for 5% with toner and 95% of the page is empty (no toner).          5% coverage sample / 95% o f the page is empty.                 Coverage v ersus Consumable Life Time.     Konica Minolta defines that a given cartridge will print "X" pages at "Y" percent coverage;  the average page of text has 5 % of the paper covered with toner.   his means that if each page that is being printed contains 5% black toner, the toner  artridges will reach the life time defined.    If the amount of toner on a page gets higher,  the life time of a to ner cartridge will  decrease  accordingly.    Page 44 of 48 ...

  • Page 45: Consumable Statistics

    5.2 Consumable Statistics:  There are several ways to check the status of the consumables in the printer.    Printer Display:    he approximate amount of toner remaining is displayed.            age Scope Web Connection:    Open Page Scope Web Connection and sel ect in the System tab the option Consumables.            Page 45 of 48 ...
  • Page 46 Statistics Page:    he Statistics Page can be printed via:  ‐ Page Scope Web Connection.  ‐ Printer Menu.    Page Scope Web  Connection: select in the Print tab the option Report Types.    Printer Menu:  1. Press the   button.    2. Press the  button till Print Menu is highlighted.    3. Press the   button.    4. Press the   button till Statistics Page is highlighted.    5. Press the    button.    6. Press the   button till Print is highlighted.    7.

  • Page 47: How To Replace A Toner Cartridge

    5.3 How to replace a toner cartridge?            Open the top cover        Remove the toner cartridge by lifting it upwards.        Remove the empty toner cartridge and put a new toner cartridge in.  Close the top cover.            Page 47 of 48 ...

  • Page 48: More Information On Internet

    5.4 More Information on Internet.  Via the Konica Minolta website, more information can be found.    RL: http://www.konicaminolta.eu/ Select either your country or go directly to the Support Section.    On the suppo section you can find:  rt    ‐ Our Knowledge base.  ‐ FAQ’s (frequently asked questions).  ‐ Print Error samples, examples of incorrect quality of the output and what solves the  issue.  ‐ Hands‐on video instructions about consumable replacement and installation of printer  options.            Page 48 of 48 ...
