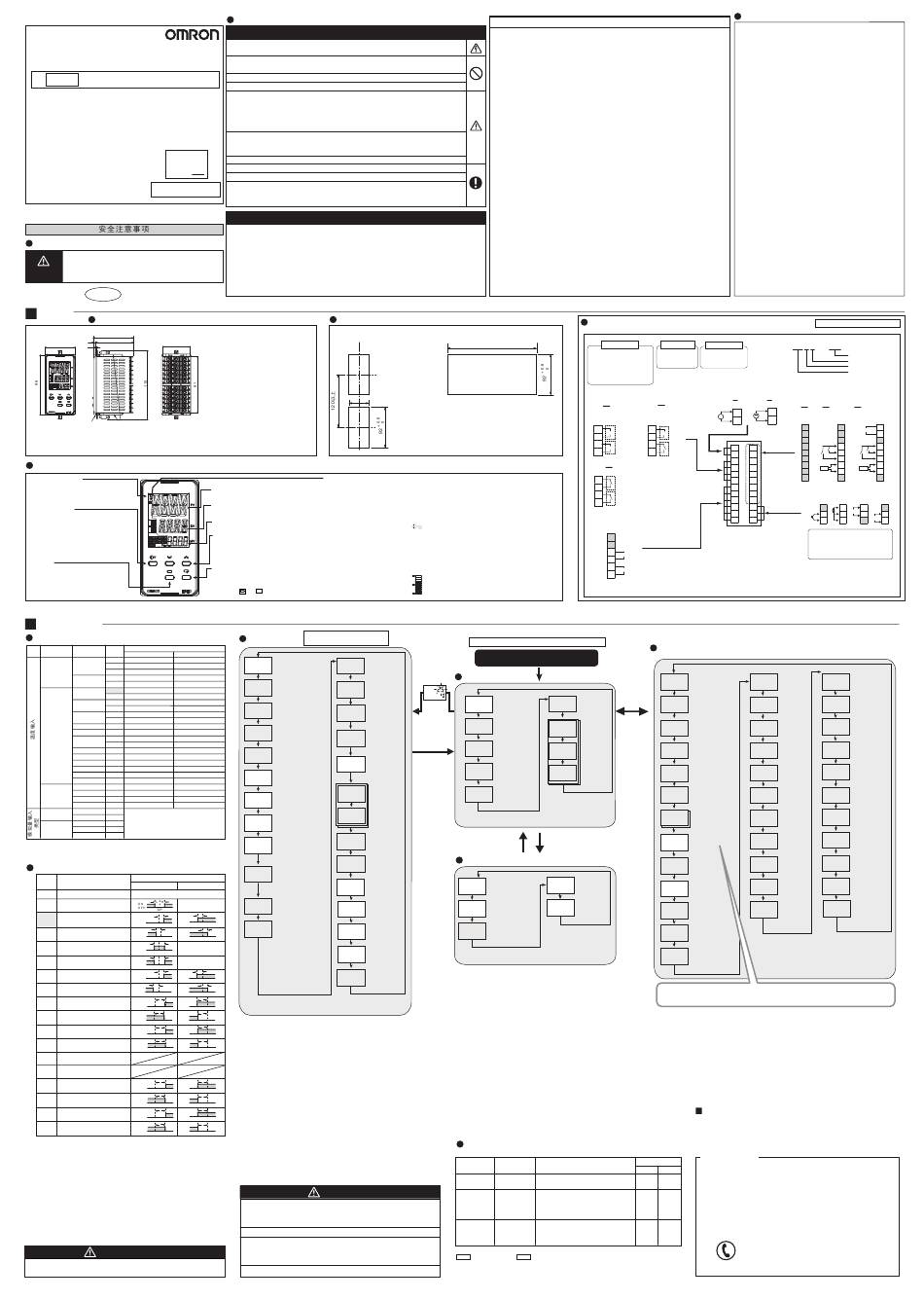

Omron E5ED-82 Series Instruction Manual

E5ED-82□
数字式控制器
CHN 使用说明书
感谢您购买欧姆龙E5ED数字式控制器。
本说明书描述了产品的功能、性能以及充分发挥产品使用效果的
应用方法。
请在使用该产品时注意以下事项：
·使用该产品的人必须具备足够的电气系统知识。
·在使用该产品前应通读并理解本说明书以确保正确的使用。
·妥善保管该说明书以确保在需要时可以随时查阅。
检验合格
检验员 ： 01
欧姆龙公司
Description in English is
given on the reverse page.
©All Rights Reserved
有关详细的应用步骤，请参阅《E5
□ D数字式控制器用户手册》
（Cat. No. H224）
警告符号的要点
表示潜在的危险情况，如不加以防止，很可能导致轻
度或中度的人身伤害或财产损坏。在使用该产品前应
仔细阅读本说明书。
警告
3102754-8B (Side-A)
ED32
接线
尺寸规格
尺寸（mm）
(64)
压接端子尺寸：M3
4 60
48 44
1
另售件
 
·您可使用抽出夹具从外壳仅拆下数字式控制器的内部主体以执行维护，而不用拆下端子导线。有关说明，请参阅
《E5□D数字式控制器用户手册》（Cat. No. H224）。
·请勿拆下接线板。否则，会导致故障或误动作。
前面板的元件名称
·°C / °F：温度单位
当显示内容为温度时显示温度单位。
根据温度单位的设定值显示C或F。
·移位键（PF键）
PF设置参数默认设定为使数位移
位。此键为功能键。当按下此键，
为PF设置参数设定的功能将生效。
·菜单键
使用该键切换菜单。
操作菜单
输入类型
输入类型 输入 设定 设定范围
°C °F
0 -200～850 -300～1500
铂电阻
温度计 Pt100 1 -199.9～500.0 -199.9～900.0
2 0.0～100.0 0.0～210.0
3 -199.9～500.0 -199.9～900.0
JPt100
4 0.0～100.0 0.0～210.0
热电偶 K 5 -200～1300 -300～2300
6 -20.0～500.0 0.0～900.0
7 -100～850 -100～1500
J
8 -20.0～400.0 0.0～750.0
T 9 -200～400 -300～700
10 -199.9～400.0 -199.9～700.0
E 11 -200～600 -300～1100
12 -100～850 -100～1500
L
U 13 -200～400 -300～700
14 -199.9～400.0 -199.9～700.0
N 15 -200～1300 -300～2300
R 16 0～1700 0～3000
17
S 0～1700 0～3000
B 18 0～1800 0～3200
C/W 19 0～2300 0～3200
II
PL 20 0～1300 0～2300
红外温度 21 0～90 0～190
10～70°C
传感器ES1B
60～120°C 22 0～120 0～240
115～165°C 23 0～165 0～320
140～260°C 24 0～260 0～500
4～20mA 25
电流输入
对比例缩放采用下列范围：-1999～9999、
0～20mA 26
-199.9～999.9、-19.99～99.99、-1.999～
1～5V 27
电压输入
9.999
0～5V 28
0～10V 29
∗默认值是"5"。
∗当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示s.err。为了清除s.err
显示，需要正确接线并重新上电。
报警（报警是来自辅助输出的输出。）
报警输出功能
报警类型
设定
正报警值（X） 负报警值（X）
0 无报警功能 无输出
根据L、H值
∗1
1 偏差上/下限
的不同而不同
X
X
偏差上限 ON ON
2
OFF
OFF
SP
X
偏差下限 ON
3 ON
OFF
OFF
SP
L H 根据L、H值
∗1 偏差上/下范围 ON
4
的不同而不同
OFF
SP
L H 根据L、H值
∗1 偏差上/下限待机序列ON
5 ON
的不同而不同
OFF
SP
X X
ON ON
6 偏差上限待机序列ON
OFF
OFF
SP SP
X
7 偏差下限待机序列ON ON ON
OFF OFF
SP SP
X
绝对值上限 ON ON
8
OFF
OFF
0
X
绝对值下限 ON ON
9
OFF OFF
0
X
ON ON
10 绝对值上限待机序列ON
OFF OFF
0
X
绝对值下限待机序列ON
11 ON ON
OFF OFF
0
12 LBA（仅对报警1）
13 PV变化率报警
X
14 SP绝对值上限 ON ON
OFF OFF
0
X
ON
15 SP绝对值下限 ON
OFF
OFF
0
X
ON ON
16 MV绝对值上限
OFF OFF
0
X
ON
17 MV绝对值下限 ON
OFF
OFF
0
∗1: 要使参数1、4、5提供不同的报警类型，可对其设定上限与下限。下限和上限分
别用字母 L和H指示。
• 默认的报警类型为"2"
符合EN/IEC标准
这是一种A类产品。
因其在住宅区中会导致无线电干扰， 所以要求用户采取适当的措施减少干扰。
警告符号
警告
通电期间，请勿触摸端子。
否则会因触电而导致轻伤。
不得让金属物体、导线、安装时产生的碎屑（如切屑）、湿气或其他异物进入数字式控制器。否则
会导致触电、火灾或机器误动作。
请勿将该产品用于有易燃易爆气体的场合。否则有可能因为爆炸而造成轻度伤害。
绝对不要拆卸、改装以及修理该产品或接触任何内部元件。否则会导致轻微触电、火灾或机器误动作。
注意－火灾或触电的危险
a）本产品为UL Listing认证的开放型过程控制设备，必须安装在能够防止火花迸出的机壳中。
b）在使用两个以上断电开关的情况下，维修前请先断开所有开关，确保本产品处于断电状态。
c）信号输入为SELV（安全低压电源），回路受限。
d）注意：为了减少火灾或触电的危险，请勿将不同的2类回路的输出互联。
如果输出继电器超过了预期的使用寿命，有时会发生触点熔化或燃烧。始终要注意输出继电器的应
用环境，并在额定负载及预期寿命以内使用。输出继电器的预期寿命随着输出负载以及开关条件的
变化而变化。
最大端子温度为75℃。使用耐热在75℃以上的导线连接端子。
螺丝松动有时会导致火灾。
拧紧端子螺丝，使其扭矩保持在0.43至0.58 N•m之间。
请设定适合系统控制用的产品参数。如果设定不当，可能会因意外操作而造成财产损失或事故。
控制器误动作很可能造成控制操作失效或阻止报警输出，导致财产损失。为了在控制器发生误动作
时确保安全，应采取适当的安全措施，如使用单独的线路安装监控设备。
使用时的注意事项
在客户的应用中，欧姆龙不负责产品与任何客户端产品所涉及的规格、规范和标准
保持一致性。请务必考虑本产品对于所应用的系统、机器和设备间的适用性。使用
时请注意并遵守本产品的禁止事项。
在没有确认整个系统设计时所考虑到的风险，以及没有确认在设备和系统中该欧姆
龙产品的额定使用条件和正确安装条件的情况下，禁止将本产品应用于对人身及财
产存在严重危险的场合。
详见产品规格书中保证及免责事项内容。
安装
单个安装（mm）
在包装内有：
·主单元
·使用说明书
·防水密封圈（Y92S-P9）：
·两个适配器（Y92F-51）：
·端子盖（E53-COV24）
·抽出夹具（Y92F-59）
·前面板设置工具端口盖（Y92S-P7）
+ 0.6
45
0
动作指示
·SUB1：辅助输出1指示
·第一显示
·SUB2：辅助输出2指示
过程值或设定数据类型
·OUT1：控制输出1指示
·第二显示 ·OUT2：控制输出2指示
设定值、设定数据读出值或更改的输入值
·TUNE：
自整定时点亮。
·第三显示（默认设定下无任何显示。）
MV、剩余保温时间和多SP。
·A：
·向上和向下键
自适应控制时闪烁或点亮。
每按一次U键，第二显示上的值将增大或显
示下一个值。
每按一次D键，第二显示上的值将减小或返
回上一个值。
·模式键
按此键改变显示内容。
按该按钮1秒以上反方向显示内容。
·同时按住 键和M键
至少3秒以切换至保护菜单。
运行停止。
初始设定菜单
（控制和辅助输出都停止。）
in-t m-on 模型创建
输入类型∗2
ON时间
5 0
M
M
in-h
比例缩放上限（仅限设 m-of 模型创建
定模拟量输入时）
OFF时间
100
0
M
M
in-l
比例缩放下限（仅限设 控制周期（加热）
cp
定模拟量输入时） （单位：秒）
0
20
∗电压输出
M
（用于驱动SSR）：2
M
小数点（仅限设定模
dp
控制周期（冷却）
拟量输入时）
c-cp
0 （单位：秒）
20 ∗电压输出
M
（用于驱动SSR）：2
d-u M
温度单位 °C= c
°F= f 正向/反向运行
c orev
反向运行（加热）中
M
or-r
= or-r
sl-h 正向运行（冷却）中
SP上限
M
= or-d
1300
M alt1
报警1～4
sl-l 类型
2
SP下限
-200 M
M alh1
报警1～4滞后
PID·ON/OFF
cntl
0.2
使用ON/OFF控制时=onof
pid 使用2路PID控制时=pid
M
M
ev-1
标准或加热/冷却
s-hc 事件输入分配1
标准控制时=stnd msp0
stnd 加热冷却控制时= h-c
M
M
ev-2
事件输入分配2
stop
自适应控制
adpt
禁用=off
M
off 固定=fix
p-on
通知=info
M
启动运行
自动更新=auto
cont
M
m-pv
模型创建
bar
PV振幅 条形显示数据
0.0
mv
M
M
m-mv 模型创建
SP
barh
条形显示比例缩放
MV振幅
X
0.0
上限
100.0
SP
M
M
barl
条形显示比例缩放
下限
0.0
M
amov
转至高级功能设
定菜单
0
X
M
X
初始设定菜单可以使用户指定喜欢的工作条件（输入类型、报警类
型、控制方法等等）。
0
X
*2: 关于输入类型和报警类型的详细情况，请参考旁边的表格。
0
X
*3: 当转至初始设定菜单时运行停止。
（控制和辅助输出都停止）
0
*4: 对于某些型号以及其它设定项的某些设定，不显示灰色设定项。
X
典型示例：参数在以下条件下不显示。
0
・AT执行/取消：如果PID ON/OFF设定为ON/OFF，不会显示。
・报警1类型：默认设定用于未配备HB/HS报警的控制器。对于配备了HB/HS报警的控
制器，辅助输出1分配参数（高级功能设定菜单）被设为加热器报警。如果设定报
警1，报警1类型参数将会显示。
有关设定方法，请参阅《E5□D数字式控制器用户手册》(Cat. No. H224)。
X
0
X
0
X
0
X
0
符合安全标准
由于UL认证要求，请使用带有出厂接线（内部接线）的E54-CT1L或E54-CT3L电流互
感器。
使用经UL认证的UL类别XOBA或XOBA7电流互感器进行现场接线（外部接线），而非
出厂接线（内部接线）。
在使用本产品时，请务必外接说明书上推荐的保险丝。
关于模拟输入
·输入电压或电流时，请按照本产品的输入类别设定输入类型。
·请勿将本产品用来测定"测量范畴为II、III、IV"的回路。
·请勿将本产品用来测定"印加电压超过30Vrms或60VDC"的对象。
如果产品未按本公司指定的方法使用，那么产品具备的保护功能很可能损坏。
请务必遵守以下注意事项，以避免操作失误、误动作或对产品特性及功能造成不良影响。否则，可能会导致意
外事故。请在指定范围内使用本产品。
(1) 该产品只被设计为室内使用。请勿在室外使用。请勿在以下任何地方使用或存放该产品。
· 直接受加热设备热辐射的地方。
· 阳光直射的地方。
· 结冰和结露的地方。
· 灰尘较多或有腐蚀性气体（特别是硫化物气体和氨气）的地方。
在额定的环境温度和湿度范围内使用和存储数字式控制器。必要时应采取强制冷却。
(2)
为利于散热，不要填塞该产品周围的空间。
(3)
不要堵塞产品的通风孔。
(4) 务必按正确的信号名称和端子极性正确接线。
使用指定尺寸的压接端子（M3，宽5.8mm或以下）进行接线。连接裸线至接线板时，请使用AWG24
(5)
至 AWG18的 铜 编 织 线 或 实 心 电 缆 （ 相 当 于 横 截 面 积 为 0.205至 0.823mm
8mm。）。最多可将相同尺寸和类型的两条电缆，或两个压接端子插入一个端子。
不用的端子不要接线。
(6)
在控制器与可以产生高频和浪涌的设备之间应保持足够远的距离。将高压或大电流电源线与其它导线隔
(7)
离，在端子接线时避免与电源线共端或并联。
在额定的负载和供电电源下使用数字式控制器。
(8)
使用开关或继电器触点以确保在两秒内将电源升为额定电压。如果电压是逐渐上升的，电源可能无法复
(9)
位或者发生输出误动作。
在接通电源到开始实际操作前应确保控制器进行30分钟以上的预热，以保证正确的温度显示。
(10)
使用自适应控制时，在向数字式控制器供电的同时或之前接通负载的电源。
(11)
(1 2 ) 校 正 时 ， 确 保 负 载 （ 如 加 热 器 ） 的 电 源 已 接 通 。 否 则 ， 无 法 计 算 正 确 的 校 正 结 果 ， 且 无 法 应
用 最 佳 的 控 制 。 以 下 功 能 中 使 用 校 正 ：
AT、 自 适 应 控 制 、 自 动 过 滤 器 调 整 和 水 冷 输 出 调 整 。
(13) 在该产品的附近应该有开关或者断路器。开关或者断路器应该在操作者便于够到的地方，并且有明显的
断开标志。
清洁时，请用干的软布擦拭。请勿使用稀释剂、汽油、酒精等含溶剂的药品。否则会导致变形或变色。
(14)
在设计系统（如控制面板）的时候，需要考虑到控制器的输出在电源上电后有2秒的延时。
(15)
当切换到初始设定菜单时，输出可能会关闭。在实施控制时需要考虑到这一点。
(16)
(17) 非挥发内存的写次数是有限的。所以在通信或其它操作需要频繁重写数据时，请使用 RAM 写模式。
拆卸控制器进行废弃处理时，请使用适当的工具。
(18)
请勿超过规格中给出的通信距离并使用指定的通信电缆。关于通信距离和电缆规格，请参阅《E5□D
(19)
数字式控制器用户手册》 （Cat. No. H224） 。
(2 0 ) 拉 出 产 品 内 部 之 前 ， 请 务 必 关 闭 电 源 ， 切 勿 触 摸 端 子 或 电 子 部 件 ， 也 不 要 对 其 造 成 冲 击 。
插 入 产 品 内 部 时 ， 请 勿 让 电 子 部 件 接 触 外 壳 。
当 将 内 部 主 体 插 入 外 壳 时 ， 确 认 顶 部 和 底 部 的 挂 钩 与 外 壳 牢 固 接 合 。
如 果 端 子 被 腐 蚀 ， 请 连 同 后 壳 一 起 更 换 。
如果前面板剥离，请勿使用温度控制器。
(21)
并排安装（mm）
(48 x 单元数量 - 2.5) + 1.0
0
并 排 安 装 无 法 确 保 防 水 性
能。当有防水要求时，请在
前面板的后侧安装防水密封
圈。
·将主单元插入面板（1～8mm厚）的安装孔中。把安装支架（提
供）插入后壳顶部和底部的固定槽中。
·拧紧适配器顶部和底部的两颗安装螺丝使其保持平衡，最终使其扭
矩保持在0.29至0.39N·m之间。
·当安装多台机器时，请确保环境温度不超过规定限值。
·STOP：控制停止指示
在运行中"运行/停止"停止时点亮。
在控制停止期间，除控制输出之外的功能均有效。
·CMW：通信写入允许/禁止指示
当通信写入允许时点亮，禁止时熄灭。
· ：保护指示
当设定变更保护为ON（禁用向上、向下键时）
时点亮。
·MANU：手动输出指示
当自动/手动模式设为手动模式时点亮。
·条形显示：（默认值为加热器电流。）
按10级显示MV或加热器电流。
∗3
通电之前检查接线。
通电
操作菜单
过程值/设定值
25
连 接 的 传 感 器 与 输 入
类 型 不 同 时 ， 显 示
0
s.err。
M
按住O
m-sp
多SP
至少3秒
设定值选择
0
M
（第一显示闪烁， 然后
控制停止。 ） sp-m
SP斜坡期间的设定值
0
M
按住O
加热器电流1
ct1
至少1秒
值监控
0.0
（单位：A）
M
漏电流1
∗2 lcr1
值监控
0.0
（单位：A）
M
操作时应正常使用操作菜单。
按住O和M键至少1秒 按住O和M键至少3秒
保护菜单
操作/调整保护 pfpt
oapt
限制在操作菜单、调整菜
单和手动控制菜单中显示
0
和修改菜单项。
M
初始设定/通信保护
icpt
限制切换至初始设定菜单、
通信设定菜单和高级功能
1
设定菜单。
M
wtpt 设定变更保护
限制通过操作前面板按键
off 来改变设定。
M
限制可以显示或改变的设定类型以及通过按键操作进行的更改。
按住M键反向循环显示参数。
错误显示（故障诊断）
当发生一个错误时，第一显示将显示错误代码。参考下表，根据错误代码采取适当的措施。
第一显示 含义
检查输入类型参数的设置，检查输入接线并检查温
s.err 输入错误
（S. Err）
∗5
度传感器是否存在破损或短接。
确认输入异常后，请重新接通电源。如果显示不变，
A/D转换错误
则须修理控制器。如果显示恢复正常，则故障原因
e333
（E333） ∗5
可能是控制系统受到外部干扰。请检查外部干扰。
关掉电源再打开。如果显示不变，则须修理控制器。
e111
内存错误 如果显示恢复正常，则可能是控制系统受到外部干
（E111）
扰。请检查外部干扰。
如果输入值超过显示范围（-1999～9999），即使仍处于控制范围内，低于-1999的将显示
[[[[ ，高于9999的显示 ]]]] 。在这些条件下，控制输出和报警将正常运行。
关于可控制的范围，请参阅《E5□D数字式控制器用户手册》（Cat. No. H224）。
∗5：错误显示只针对"过程值/设定值"，而不针对其它状态。
安全使用注意事项
· 有液体或油气飞溅的地方。
· 温度剧烈变化的地方。
· 有震动或大的冲击的地方。
） 。 （ 剥 线 长 度 为 6至
2
连接
（端子适用性因机器型号而异。）
控制输出1 控制输出2
辅助输出1、2
继电器输出 继电器输出 继电器输出
250 VAC，5 A 250 VAC，5 A 250 VAC，3 A
（阻性负载） （阻性负载） （阻性负载）
电压输出 (用于驱动SSR)
12 VDC，40 mA
21 mA（如有两个控制输出）
输入电源
控制输出
1、2
QQ QR
电压输出（ 用于驱动SSR ）
两个电压输出
和继电器输出
（用于驱动SSR） ～
3 OUT1 3
+ OUT1
+
Q
Q
- -
4 4
5 5
OUT2 OUT2
+
Q R
-
6 6
RR
两个继电器输出
3
OUT1
R
4
5
OUT2
R
6
辅助输出
辅助输出1～2
7
8
9
辅助输出2
10
11
辅助输出1
12
*1.
为符合EMC标准，连接传感器的电缆不得超过30米。如果电缆长度超过30米，则不符合EMC标准。
*2.
对事件输入使用无电压输入。无触点输入的极性由"(-)"表示。
调整菜单
at
AT执行/取消
100%AT执行at-2
off
40%AT执行at-1
M
r-s RUN/STOP
cmwt
当控制启动=run时
通信写入
run 当控制停止=stop时
off
M
M
按O
ct1
al-1 加热器电流1值监控
报警值1～4
（单位：A）
（不超过 0.0
0
M
M
1秒）
hb1
al1h 加热器断线检测1
报警值上限
（单位：A）
1～4
0.0
0
M
M
al1l lcr1
报警值下限 漏电流1值监控
1 ～ 4 （单位：A）
0 0.0
M
M
hs1
HS报警1
（单位：A）
50.0
M
sp-0
SP 0 ～ 7
0
M
ins
PV输入偏移量
0.0
M
fa
自动过滤器调整
off
M
PF键保护
inf
限制PF键操作。 输入数字过滤器
off
0.0
M M
M
pmsk
a-ud
允许参数屏蔽
PID更新
on
（自适应控制）
off
M
M
w-ht
水冷输出调整
off
M
w-il
水冷比例带增加阈值
1.4
M
只有"ins时：温度输入偏移"参数中的设定值应用于整个温度输入范围。如果输入偏移值设定
为1.2°C，则过程值为200°C时，经过输入偏移后按照201.2°C处理。而如果输入偏移值设定为
-1.2°C，则经过输入偏移后过程值按照198.8°C处理。
其它功能
有关高级功能设定菜单、手动控制菜单以及其它功能的信息，请参考《E5□D数字式
控制器用户手册》（Cat. No. H224）。
有关通信的详细信息，请参阅《E5□D数字式控制器通信手册》（Cat. No. H225）。
■联系方式
出错状态
操作
● 制造商
控制输出 报警
欧姆龙(上海)有限公司
同上述上限
OFF
报警工作
地址 : 中国(上海)自由贸易试验区金吉路789号
电话 : (86)21-50509988
OFF OFF
● 技术咨询
欧姆龙自动化(中国)有限公司
地址 : 中国上海市浦东新区银城中路200号中银大厦2211室
电话 : (86)21-5307-2222
OFF OFF
网址 : http://www.fa.omron.com.cn
规格
供电电压 100～240 VAC，50/60 Hz或者
24 VAC，50/60 Hz/24 VDC
额定电压的85～110%
工作电压范围
功率消耗
选项820： 最大6.6VA（AC100～240V）
最大4.1VA（AC24V）/最大2.3W（DC24V）
所有其它规格： 最大8.3VA（AC100～240V）
最大5.5VA（AC24V）/最大3.2W（DC24V）
指示精度 热电偶输入：
（显示值的±0.3％或者±1°C中的较大值）
（环境温度：23°C）
最大±1位数
铂电阻输入：
（显示值的±0.2％或者±0.8°C中的较大值）
最大±1位数
模拟量输入：±0.2 % FS 最大±1位数
事件输入 输出电流：每个触点约7 mA。
触点输入 ON：最大1 kΩ，OFF：最小100 kΩ
非触点输入 ON：残余电压最大1.5 V
OFF：漏电流最大0.1 mA
控制输出1 继电器输出：SPST-NO,
250 VAC，5 A（阻性负载）
继电器电气寿命：100,000次运行
电压输出（用于驱动SSR）：
12 VDC ±20%，40 mA（用于一个控制输出），
21 mA（如有两个控制输出）
继电器输出：SPST-NO，
控制输出2
250 VAC，5 A（阻性负载）
继电器电气寿命：100,000 次运行
控制方法 ON/OFF或2路PID控制
辅助输出 继电器输出：250 VAC 3 A（阻性负载）
继电器电气寿命：100,000次运行
环境温度
–10～55°C
（应避免结冰或结露）
环境湿度 RH 25～85%
存储温度
–25～65°C
（应避免结冰或结露）
高度 最高2,000米
推荐保险丝 T2A，250 VAC，时延，低熔断容量
重量 约210 g（仅数字控制器）
前面板：IP66
防护等级
后壳：IP20，端子：IP00
安装环境 过电压目录II，
污染等级2(IEC61010-1)
内存保护 非挥发内存(写次数：1,000,000）
请勿在灰色端子上连接任何器件。
E5ED- @ @ @ @ DM - 82@
选项
输入电源
辅助输出
控制输出1、2
选项
A D
820 821 828
通信、2个事件输入
1 2个事件输入
1
和1个CT 和1个CT
～
2
2
B(+)
13 13 13
（无极性）
RS-485
14 14 14
A(−)
15 15 15
( − ) ( − )
16 16 16
1 13
17 17 17
2 14 EV1 EV1
18 18 18
3 15 EV2 EV2
19 19 19
4 16 CT1 CT1
20 20 20
5 17
21 21 21
6 18
7 19
8 20
传感器温度和模拟量输入
9 21 TC Pt I V
A
+
10 22
22 22 22 22
− B −
mA
11 23
23 23 23 23
B −
V
12 24
+ 24 24 24 24
+
E5ED默认设定为一K型热电偶（输入类
型5）。如果使用不同的传感器，则会发
生输入错误（s.err）。检查输入类型参
数的设置。
w-dl d-p
水冷比例带
干扰比例带
降低阈值
0.6 8.0
M
M
p d-i
干扰积分时间
比例带
（单位：秒）
233
8.0
M M
d-d
i 干扰微分时间
积分时间
（单位：秒）
（单位：秒） 40
233
M M
c-db
d
微分时间
死区
（单位：秒）
0.0
40
M
M
手动复位值
of-r
c-p
比例带
清除P或PD控制
（冷却）
50.0
300.0 期间的偏移量
M
M
积分时间
c-i hys
（冷却）
滞后 （加热）
233 （单位：秒） 1.0
M M
c-d 微分时间 chys
滞后 （冷却）
（冷却）
1.0
40 （单位：秒）
M
M
sprt
sp-p
SP斜坡设定值
SP响应比例带
off
8.0
M
M
ol-h
sp-i
SP响应积分时间 MV上限
（单位：秒） 100.0
233
M
M
ol-l
sp-d
SP响应微分时间
MV下限
（单位：秒）
0.0
40
M
M
plcm
sp-n
通信监控
SP响应系数编号
0
0
M M
调整菜单用于在控制时输入设定值和偏移值。
技术咨询热线
400-820-4535
