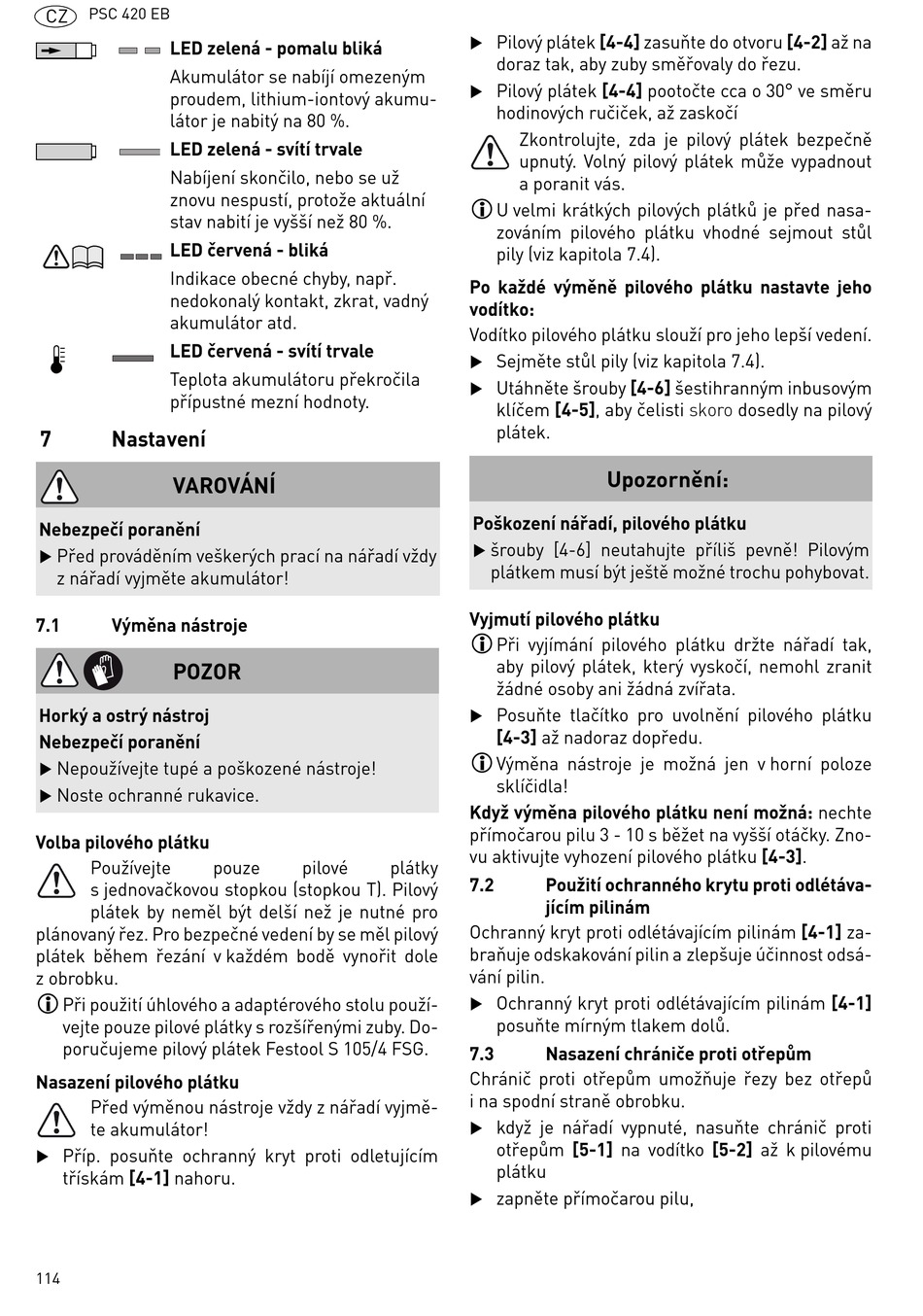

Nastavení - Festool T 15+3 Li Original Operating Manual

PSC 420 EB
CZ
LED zelená - pomalu bliká
Akumulátor se nabíjí omezeným
proudem, lithium-iontový akumu-
látor je nabitý na 80 %.
LED zelená - svítí trvale
Nabíjení skončilo, nebo se už
znovu nespustí, protože aktuální
stav nabití je vyšší než 80 %.
LED červená - bliká
Indikace obecné chyby, např.
nedokonalý kontakt, zkrat, vadný
akumulátor atd.
LED červená - svítí trvale
Teplota akumulátoru překročila
přípustné mezní hodnoty.
7 Nastavení
VAROVÁNÍ
Nebezpečí poranění

Před prováděním veškerých prací na nářadí vždy
z nářadí vyjměte akumulátor!
7.1 Výměna nástroje
POZOR
Horký a ostrý nástroj
Nebezpečí poranění

Nepoužívejte tupé a poškozené nástroje!

Noste ochranné rukavice.
Volba pilového plátku
Používejte
s jednovačkovou stopkou (stopkou T). Pilový
plátek by neměl být delší než je nutné pro
plánovaný řez. Pro bezpečné vedení by se měl pilový
plátek během řezání v každém bodě vynořit dole
z obrobku.

Při použití úhlového a adaptérového stolu použí-
vejte pouze pilové plátky s rozšířenými zuby. Do-
poručujeme pilový plátek Festool S 105/4 FSG.
Nasazení pilového plátku
Před výměnou nástroje vždy z nářadí vyjmě-
te akumulátor!

Příp. posuňte ochranný kryt proti odletujícím
třískám [4-1] nahoru.
114
pouze pilové

Pilový plátek [4-4] zasuňte do otvoru [4-2] až na
doraz tak, aby zuby směřovaly do řezu.

Pilový plátek [4-4] pootočte cca o 30° ve směru
hodinových ručiček, až zaskočí
Zkontrolujte, zda je pilový plátek bezpečně
upnutý. Volný pilový plátek může vypadnout
a poranit vás.

U velmi krátkých pilových plátků je před nasa-
zováním pilového plátku vhodné sejmout stůl
pily (viz kapitola 7.4).
Po každé výměně pilového plátku nastavte jeho
vodítko:
Vodítko pilového plátku slouží pro jeho lepší vedení.

Sejměte stůl pily (viz kapitola 7.4).

Utáhněte šrouby [4-6] šestihranným inbusovým
klíčem [4-5], aby čelisti skoro dosedly na pilový
plátek.
Poškození nářadí, pilového plátku

šrouby [4-6] neutahujte příliš pevně! Pilovým
plátkem musí být ještě možné trochu pohybovat.
Vyjmutí pilového plátku

Při vyjímání pilového plátku držte nářadí tak,
aby pilový plátek, který vyskočí, nemohl zranit
žádné osoby ani žádná zvířata.

Posuňte tlačítko pro uvolnění pilového plátku
[4-3] až nadoraz dopředu.

Výměna nástroje je možná jen v horní poloze
sklíčidla!
Když výměna pilového plátku není možná: nechte
přímočarou pilu 3 - 10 s běžet na vyšší otáčky. Zno-
vu aktivujte vyhození pilového plátku [4-3].
plátky
7.2 Použití ochranného krytu proti odlétáva-
jícím pilinám
Ochranný kryt proti odlétávajícím pilinám [4-1] za-
braňuje odskakování pilin a zlepšuje účinnost odsá-
vání pilin.

Ochranný kryt proti odlétávajícím pilinám [4-1]
posuňte mírným tlakem dolů.
7.3 Nasazení chrániče proti otřepům
Chránič proti otřepům umožňuje řezy bez otřepů
i na spodní straně obrobku.

když je nářadí vypnuté, nasuňte chránič proti
otřepům [5-1] na vodítko [5-2] až k pilovému
plátku

zapněte přímočarou pilu,
Upozornění:
