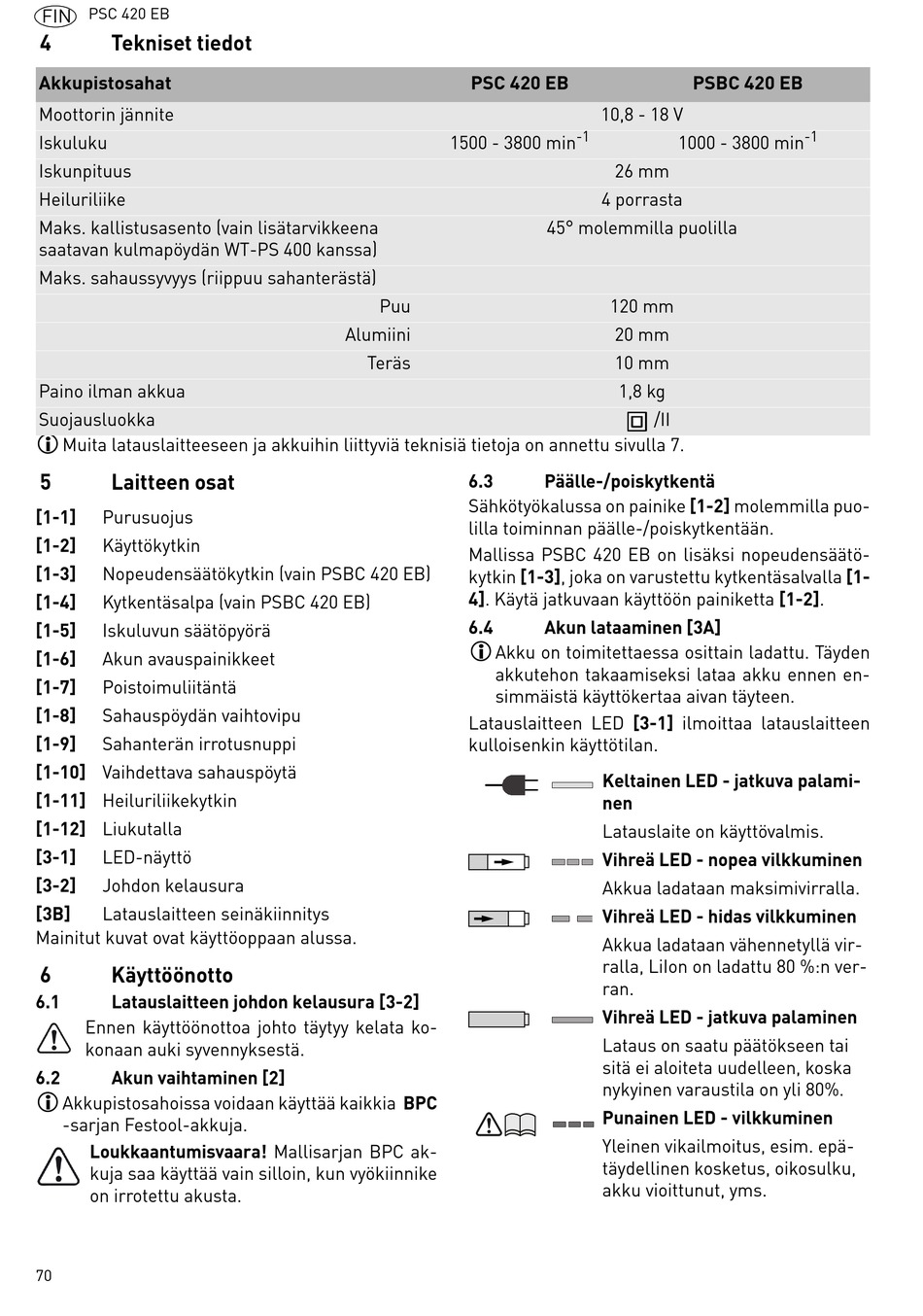

Tekniset Tiedot; Laitteen Osat; Käyttöönotto - Festool T 15+3 Li Original Operating Manual

PSC 420 EB
FIN
4

Tekniset tiedot

Akkupistosahat
Moottorin jännite
Iskuluku
Iskunpituus
Heiluriliike
Maks. kallistusasento (vain lisätarvikkeena
saatavan kulmapöydän WT-PS 400 kanssa)
Maks. sahaussyvyys (riippuu sahanterästä)
Paino ilman akkua
Suojausluokka

Muita latauslaitteeseen ja akkuihin liittyviä teknisiä tietoja on annettu sivulla 7.
5

Laitteen osat

[1-1] Purusuojus
[1-2] Käyttökytkin
[1-3] Nopeudensäätökytkin (vain PSBC 420 EB)
[1-4] Kytkentäsalpa (vain PSBC 420 EB)
[1-5] Iskuluvun säätöpyörä
[1-6] Akun avauspainikkeet
[1-7] Poistoimuliitäntä
[1-8] Sahauspöydän vaihtovipu
[1-9] Sahanterän irrotusnuppi
[1-10] Vaihdettava sahauspöytä
[1-11] Heiluriliikekytkin
[1-12] Liukutalla
[3-1] LED-näyttö
[3-2] Johdon kelausura
[3B] Latauslaitteen seinäkiinnitys
Mainitut kuvat ovat käyttöoppaan alussa.
6 Käyttöönotto
6.1 Latauslaitteen johdon kelausura [3-2]
Ennen käyttöönottoa johto täytyy kelata ko-
konaan auki syvennyksestä.
6.2 Akun vaihtaminen [2]

Akkupistosahoissa voidaan käyttää kaikkia BPC
-sarjan Festool-akkuja.
Loukkaantumisvaara! Mallisarjan BPC ak-
kuja saa käyttää vain silloin, kun vyökiinnike
on irrotettu akusta.
70
PSC 420 EB
1500 - 3800 min
Puu
Alumiini
Teräs
6.3
Sähkötyökalussa on painike [1-2] molemmilla puo-
lilla toiminnan päälle-/poiskytkentään.
Mallissa PSBC 420 EB on lisäksi nopeudensäätö-
kytkin [1-3], joka on varustettu kytkentäsalvalla [1-
4]. Käytä jatkuvaan käyttöön painiketta [1-2].
6.4

Akku on toimitettaessa osittain ladattu. Täyden
akkutehon takaamiseksi lataa akku ennen en-
simmäistä käyttökertaa aivan täyteen.
Latauslaitteen LED [3-1] ilmoittaa latauslaitteen
kulloisenkin käyttötilan.
PSBC 420 EB
10,8 - 18 V
-1
1000 - 3800 min
26 mm
4 porrasta
45° molemmilla puolilla
120 mm
20 mm
10 mm
1,8 kg
/II
Päälle-/poiskytkentä
Akun lataaminen [3A]
Keltainen LED - jatkuva palami-
nen
Latauslaite on käyttövalmis.
Vihreä LED - nopea vilkkuminen
Akkua ladataan maksimivirralla.
Vihreä LED - hidas vilkkuminen
Akkua ladataan vähennetyllä vir-
ralla, LiIon on ladattu 80 %:n ver-
ran.
Vihreä LED - jatkuva palaminen
Lataus on saatu päätökseen tai
sitä ei aloiteta uudelleen, koska
nykyinen varaustila on yli 80%.
Punainen LED - vilkkuminen
Yleinen vikailmoitus, esim. epä-
täydellinen kosketus, oikosulku,
akku vioittunut, yms.
