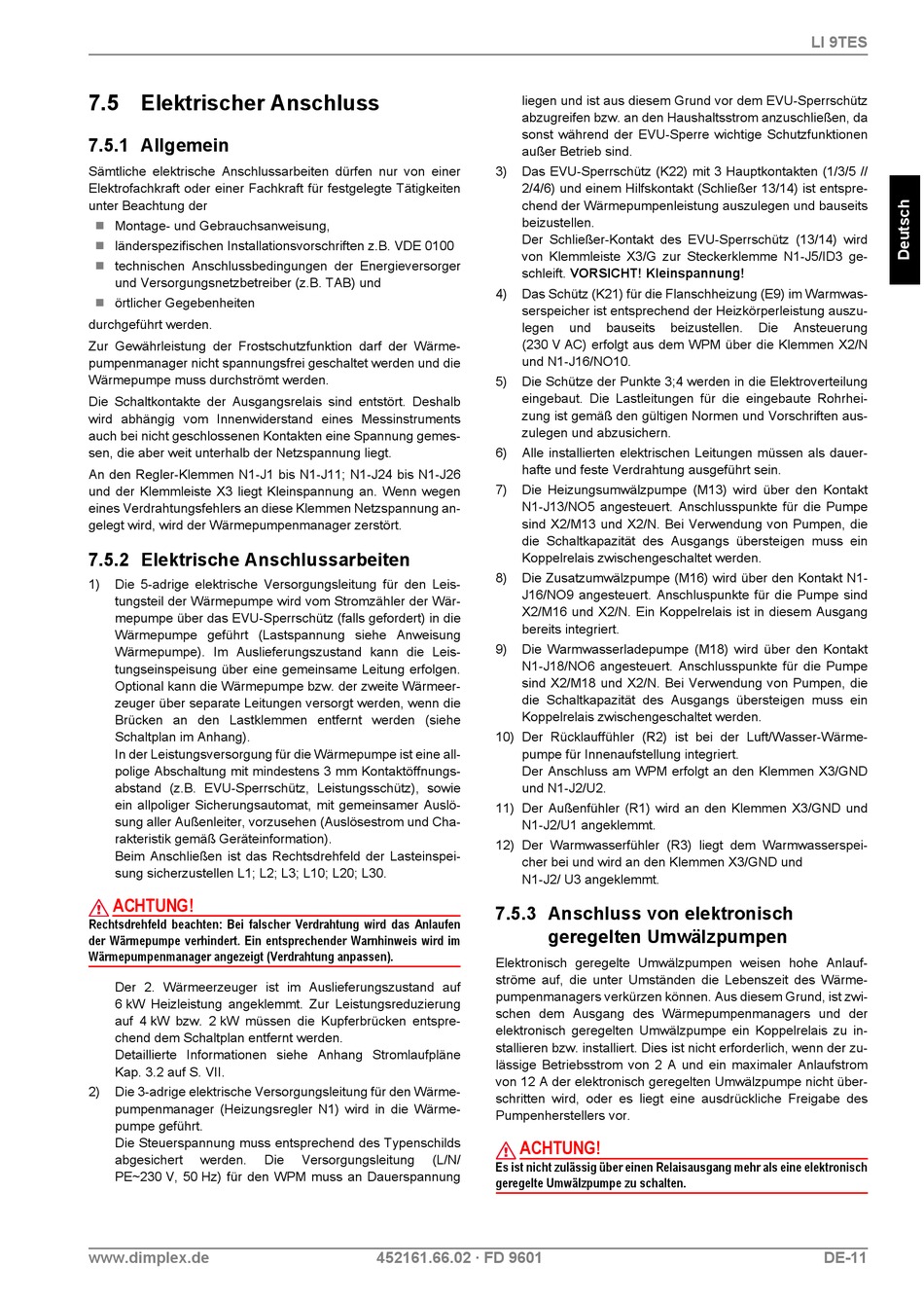

7.5 Elektrischer Anschluss
7.5.1 Allgemein
Sämtliche elektrische Anschlussarbeiten dürfen nur von einer
Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkeiten
unter Beachtung der
Montage- und Gebrauchsanweisung,
länderspezifischen Installationsvorschriften z.B. VDE 0100
technischen Anschlussbedingungen der Energieversorger
und Versorgungsnetzbetreiber (z.B. TAB) und
örtlicher Gegebenheiten
durchgeführt werden.
Zur Gewährleistung der Frostschutzfunktion darf der Wärme-
pumpenmanager nicht spannungsfrei geschaltet werden und die
Wärmepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung gemes-
sen, die aber weit unterhalb der Netzspannung liegt.
An den Regler-Klemmen N1-J1 bis N1-J11; N1-J24 bis N1-J26
und der Klemmleiste X3 liegt Kleinspannung an. Wenn wegen
eines Verdrahtungsfehlers an diese Klemmen Netzspannung an-
gelegt wird, wird der Wärmepumpenmanager zerstört.
7.5.2 Elektrische Anschlussarbeiten
1)
Die 5-adrige elektrische Versorgungsleitung für den Leis-
tungsteil der Wärmepumpe wird vom Stromzähler der Wär-
mepumpe über das EVU-Sperrschütz (falls gefordert) in die
Wärmepumpe geführt (Lastspannung siehe Anweisung
Wärmepumpe). Im Auslieferungszustand kann die Leis-
tungseinspeisung über eine gemeinsame Leitung erfolgen.
Optional kann die Wärmepumpe bzw. der zweite Wärmeer-
zeuger über separate Leitungen versorgt werden, wenn die
Brücken an den Lastklemmen entfernt werden (siehe
Schaltplan im Anhang).
In der Leistungsversorgung für die Wärmepumpe ist eine all-
polige Abschaltung mit mindestens 3 mm Kontaktöffnungs-
abstand (z.B. EVU-Sperrschütz, Leistungsschütz), sowie
ein allpoliger Sicherungsautomat, mit gemeinsamer Auslö-
sung aller Außenleiter, vorzusehen (Auslösestrom und Cha-
rakteristik gemäß Geräteinformation).
Beim Anschließen ist das Rechtsdrehfeld der Lasteinspei-
sung sicherzustellen L1; L2; L3; L10; L20; L30.
ACHTUNG!
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das Anlaufen
der Wärmepumpe verhindert. Ein entsprechender Warnhinweis wird im
Wärmepumpenmanager angezeigt (Verdrahtung anpassen).
Der 2. Wärmeerzeuger ist im Auslieferungszustand auf
6 kW Heizleistung angeklemmt. Zur Leistungsreduzierung
auf 4 kW bzw. 2 kW müssen die Kupferbrücken entspre-
chend dem Schaltplan entfernt werden.
Detaillierte Informationen siehe Anhang Stromlaufpläne
Kap. 3.2 auf S. VII.
2)
Die 3-adrige elektrische Versorgungsleitung für den Wärme-
pumpenmanager (Heizungsregler N1) wird in die Wärme-
pumpe geführt.
Die Steuerspannung muss entsprechend des Typenschilds
abgesichert
werden.
PE~230 V, 50 Hz) für den WPM muss an Dauerspannung
www.dimplex.de
Die
Versorgungsleitung
(L/N/
452161.66.02 · FD 9601
liegen und ist aus diesem Grund vor dem EVU-Sperrschütz
abzugreifen bzw. an den Haushaltsstrom anzuschließen, da
sonst während der EVU-Sperre wichtige Schutzfunktionen
außer Betrieb sind.
3)
Das EVU-Sperrschütz (K22) mit 3 Hauptkontakten (1/3/5 //
2/4/6) und einem Hilfskontakt (Schließer 13/14) ist entspre-
chend der Wärmepumpenleistung auszulegen und bauseits
beizustellen.
Der Schließer-Kontakt des EVU-Sperrschütz (13/14) wird
von Klemmleiste X3/G zur Steckerklemme N1-J5/ID3 ge-
schleift. VORSICHT! Kleinspannung!
4)
Das Schütz (K21) für die Flanschheizung (E9) im Warmwas-
serspeicher ist entsprechend der Heizkörperleistung auszu-
legen
und
bauseits
(230 V AC) erfolgt aus dem WPM über die Klemmen X2/N
und N1-J16/NO10.
5)
Die Schütze der Punkte 3;4 werden in die Elektroverteilung
eingebaut. Die Lastleitungen für die eingebaute Rohrhei-
zung ist gemäß den gültigen Normen und Vorschriften aus-
zulegen und abzusichern.
6)
Alle installierten elektrischen Leitungen müssen als dauer-
hafte und feste Verdrahtung ausgeführt sein.
7)
Die Heizungsumwälzpumpe (M13) wird über den Kontakt
N1-J13/NO5 angesteuert. Anschlusspunkte für die Pumpe
sind X2/M13 und X2/N. Bei Verwendung von Pumpen, die
die Schaltkapazität des Ausgangs übersteigen muss ein
Koppelrelais zwischengeschaltet werden.
8)
Die Zusatzumwälzpumpe (M16) wird über den Kontakt N1-
J16/NO9 angesteuert. Anschluspunkte für die Pumpe sind
X2/M16 und X2/N. Ein Koppelrelais ist in diesem Ausgang
bereits integriert.
9)
Die Warmwasserladepumpe (M18) wird über den Kontakt
N1-J18/NO6 angesteuert. Anschlusspunkte für die Pumpe
sind X2/M18 und X2/N. Bei Verwendung von Pumpen, die
die Schaltkapazität des Ausgangs übersteigen muss ein
Koppelrelais zwischengeschaltet werden.
10) Der Rücklauffühler (R2) ist bei der Luft/Wasser-Wärme-
pumpe für Innenaufstellung integriert.
Der Anschluss am WPM erfolgt an den Klemmen X3/GND
und N1-J2/U2.
11) Der Außenfühler (R1) wird an den Klemmen X3/GND und
N1-J2/U1 angeklemmt.
12) Der Warmwasserfühler (R3) liegt dem Warmwasserspei-
cher bei und wird an den Klemmen X3/GND und
N1-J2/ U3 angeklemmt.
7.5.3 Anschluss von elektronisch
geregelten Umwälzpumpen
Elektronisch geregelte Umwälzpumpen weisen hohe Anlauf-
ströme auf, die unter Umständen die Lebenszeit des Wärme-
pumpenmanagers verkürzen können. Aus diesem Grund, ist zwi-
schen dem Ausgang des Wärmepumpenmanagers und der
elektronisch geregelten Umwälzpumpe ein Koppelrelais zu in-
stallieren bzw. installiert. Dies ist nicht erforderlich, wenn der zu-
lässige Betriebsstrom von 2 A und ein maximaler Anlaufstrom
von 12 A der elektronisch geregelten Umwälzpumpe nicht über-
schritten wird, oder es liegt eine ausdrückliche Freigabe des
Pumpenherstellers vor.
ACHTUNG!
Es ist nicht zulässig über einen Relaisausgang mehr als eine elektronisch
geregelte Umwälzpumpe zu schalten.
LI 9TES
beizustellen.
Die
Ansteuerung
DE-11
