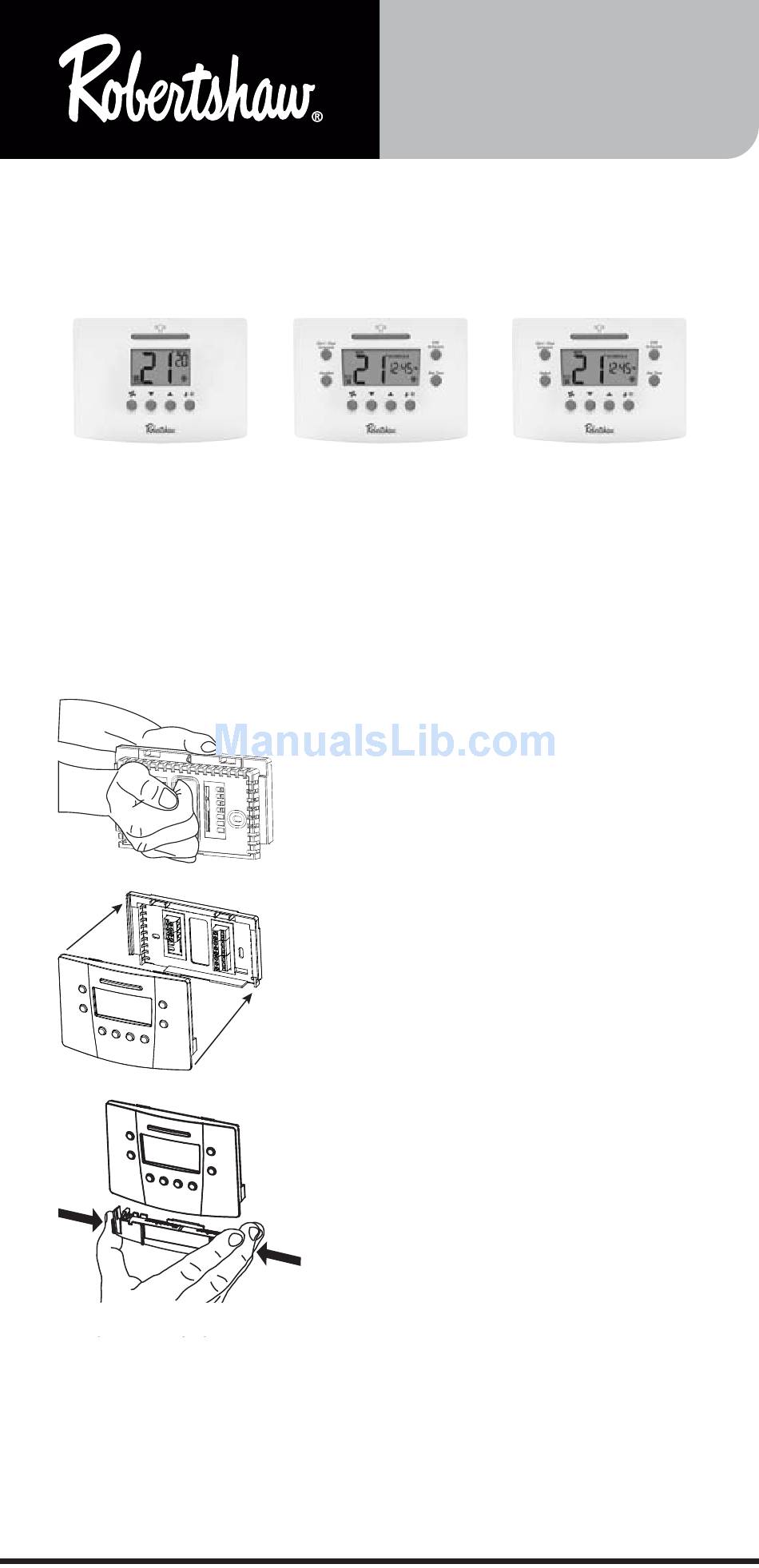

INSTALLATION MANUAL
RS4000C Series
QUICK START
RS
RS
RS
RS5220C
STEP 1 Pull backplate straight out
to remove
STEP 2 Install backplate on the wall
and wire
STEP 3 Push front onto backplate
STEP 4 Remove tape on cover
STEP 5 Rotate cover up and remove
battery tray
STEP 6 Place batteries in tray and
place in thermostat
1
4220C
4320C
RS
5220C
20C
3
6
352-00061-001 Rev B
RS6320C
Advertisement
Table of Contents
Related Manuals for Robertshaw RS4220C
Summary of Contents for Robertshaw RS4220C
- Page 1 4220C 4320C 5220C 352-00061-001 Rev B INSTALLATION MANUAL RS4000C Series RS5220C RS6320C QUICK START STEP 1 Pull backplate straight out to remove STEP 2 Install backplate on the wall and wire STEP 3 Push front onto backplate STEP 4 Remove tape on cover STEP 5 Rotate cover up and remove battery tray STEP 6 Place batteries in tray and...
- Page 2 Thank you for purchasing a Robertshaw ® thermostat. This manual will describe how to install and test the Robertshaw two stage RS4220C, RS5220C, and three stage* RS4320C, RS6320C thermostats. For complete operation instructions, refer to the Robertshaw User Manual. Use the model number to identify your thermostat.
-
Page 3: Replacing Existing Thermostat
IMPORTANT SAFETY INFORMATION WARNING: • Always turn off power at main fuse or circuit breaker panel before installing, removing, cleaning, or servicing thermostat. • Read all the information in this manual before installing this thermostat. • This is a 24V AC low-voltage thermostat. Do not install on voltages higher than 30V AC. -
Page 4: Maintaining The Batteries
Installing the Robertshaw Thermostat Base NOTE: For new installations, mount the thermostat on an inside wall, five feet above the floor. Do not install behind a door, in a corner, near air vents, in direct sunlight, or near any heat or steam generating fixtures. -
Page 5: Connecting The Wires
System Switch Selection The body of the thermostat has two switches on the backside. They are accessible by removing the backplate from the body. The installer should set these to match the system. If the thermostat is controlling a heat pump system, set the first switch to Heat Pump. - Page 6 Two Stage Models RS4220C and RS5220C EQUIPMENT TO TERMINAL DESCRIPTION CONNECT 24V AC Connect to fault signal for input from Compressor Fault a compressor. Output Second stage Energizes on a call for second stage cooling cooling (aux.). connection. Second stage...
-
Page 7: Wiring Diagrams
Wiring Diagrams When used as Heat Pump with Cool Active Reversing Valve With Battery Transformer 24 Vac 120 Vac Remove jumper if RH/R separate cooling Relay transformer is Reversing present. Valve Not used Compressor for RS4110, Compressor Fault Output RS5110 and Contactor (24VAC) RS6110... - Page 8 Wiring Diagrams When used as Non-Heat Pump With Battery Backup Transformer 24 Vac 120 Vac Remove jumper if separate cooling RH/R Relay transformer is present. Compressor Contactor First Stage Heat Second Stage Cool Second Stage Heat Make certain the HP switch is in the Non-HP position. When used as Heat Pump with Cool Active Reversing Valve With Battery Backup Transformer...
-
Page 9: Applying Power
Applying Power Before applying power, fill in the chart in the Pop-Up Wizard section of this manual. When 24V AC power or battery power is first applied to the thermostat, the display will show the model number followed by the Pop-Up Wizard. The thermostat will start normal operation following the Pop-Up Wizard. - Page 10 Pop-Up Wizard The Wizard routine will display factory default settings. Each setting will display for ten seconds. Use the buttons to change the setting. Settings that are not changed will operate with the values that are displayed. To fast forward through the Wizard, press Edit Schedule. The Wizard can be exited by pressing Start/Stop Schedule.
- Page 11 Default EnergyStar™ Settings for RS5220C and RS6320C The RS5220C and RS6320C series are programmable thermostats and are preprogrammed with a schedule that is recommended by EnergyStar™. The schedule is designed to lower energy costs year-round. EnergyStar™ Temperature Settings Winter (Heating) Summer (Cooling) Morning (6:00 am) 70 °F (21 °C)
-
Page 12: Setting The Mode
Press to step through the following: Installation Tests for Multi-Stage Models Conventional (Non-HP) Heat Pump (HP) Demand Terminal Display Terminal Display First Stage Heat W1 + G* Y1 + G + B Second Stage W1 + W2 + G* Y1 + W2 +G + B Heat Third Stage / E + G... - Page 13 Setting Mode to Emergency Heat The multi-stage thermostats have have an emergency heat capability for heat pump systems. An E will be displayed with the heat symbol . Use emergency heat to turn off the heat pump and turn on a secondary heating source. This mode is used to bypass the heat pump when it needs servicing or when it cannot keep up with the heat demand.
-
Page 14: Thermostat Specifications
Thermostat Specifications Operating Voltage 18-30V AC Maximum Load Current 1 Amp Max per Output Terminal 4 Amp Total Load Output Type Latching Relays Batteries 2 AA Alkaline in Series Battery Life 2 Years Typical Ambient Operating Temperature 14 °F (-10 °C) to 122 °F (50 °C) Storage Temperature -4 °F (-20 °C) to 140 °F (60 °C) Operational Mode Chart:... -
Page 15: Troubleshooting
Troubleshooting Problem Action Thermostat does not turn on Check wiring (see Wiring Diagrams section). system. Increase temperature differential System turns on too often. (see Pop-Up Wizard section). Move fan option switch to either System fan does not operate gas or electric, to match system properly. -
Page 16: Five Year Limited Warranty
Robertshaw Climate. Repair or replacement as provided under this warranty is the exclusive remedy of the consumer. Robertshaw Climate shall not be liable for any incidental or consequential damages for breach of any express or implied warranty on this product, or under any other theory of liability. -
Page 17: Manuel D'installation
4220C 4320C 5220C 352-00061-001 Rev B MANUEL D'INSTALLATION Série RS4000C RS5220C RS6320C MISE EN SERVICE RAPIDE ÉTAPE 1 Tirez directement la plaque arrière pour la retirer ÉTAPE 2 Installez la plaque arrière sur le mur et câblez ÉTAPE 3 Enfoncez la face sur la plaque arrière ÉTAPE 4 Retirez le film du couvercle ÉTAPE 5 Faites tourner le couvercle... - Page 18 . Ce manuel de l'utilisateur vous servira de guide pour le réglage des thermostats RS4220C pour deux étages d'équipement, du RS5220C et des RS4320C et RS6320C pour trois étages* d'équipement. Consultez le manuel de l'utilisateur Robertshaw pour les instructions complètes.
- Page 19 MISE EN GARDE ET CONSIGNES DE SÉCURITÉ IMPORTANTES : • Coupez toujours l'alimentation électrique au niveau du fusible ou du disjoncteur principal avant d'installer, de retirer, de nettoyer ou de dépanner le thermostat. • Lisez toute l'information de ce manuel avant d'installer ce thermostat.
-
Page 20: Entretien Des Piles
Installation du socle du thermostat Robertshaw REMARQUE : Pour les nouvelles installations, fixez le thermostat sur un mur intérieur, à une hauteur de 1,50 m. Ne l'installez pas derrière une porte, dans un coin, près des bouches d'air, à l'exposition directe du soleil ou près d'une source de chaleur ou de vapeur. - Page 21 Sélection des interrupteurs du système Le corps du thermostat est muni de deux interrupteurs au verso. Il faut retirer la plaque arrière du corps pour les voir. L'installateur doit les régler de manière à correspondre au système. Si le thermostat contrôle une pompe à chaleur, mettez le premier interrupteur en position de pompe à...
- Page 22 Modèles RS4220C et RS5220C pour deux étages d'équipement ÉQUIPEMENT À BORNE DESCRIPTION RACCORDER Sortie d'erreur Raccordez au signal d'erreur pour recevoir les du compresseur données du compresseur. 24 V c.a. Raccord du 2 ème Activé par un appel de second étage étage d'équipement...
-
Page 23: Schéma De Câblage
Schéma de câblage Utilisation en mode de pompe à chaleur avec valve à inversion activée en climatisation avec piles Transformateur Chargé Retirez le cavalier 120 c.a. 24 Volts c.a. s’ilexiste un Relais de RH/R transformateur ventilateur de climatisation Valve à séparé... - Page 24 Schéma de câblage Utilisé en mode de non-pompe à chaleur (Non-Heat Pump) avec piles de secours Transformateur Chargé 24 Volts c.a. 120 c.a. Retirez le cavalier Relais de RH/R s’ilexiste un ventilateur transformateur de climatisation séparé Contacteur du compresseur étage d’équipement de chauffage étage...
-
Page 25: Mise En Circuit
Mise en circuit Avant de fournir l'alimentation électrique, complétez le tableau dans la section du guide intelligent de ce manuel. Lorsque le thermostat est alimenté pour la première fois en 24 V c. a. ou avec des piles, l'écran affiche le numéro du modèle et ensuite le guide intelligent. - Page 26 Guide intelligent Le guide intelligent affichera les réglages d'usine. Chaque réglage sera affiché pendant dix secondes. Utilisez les touches pour changer le réglage. Les réglages non modifiés fonctionneront avec les valeurs affichées. Pour défiler rapidement à travers la séquence du guide intelligent, appuyez sur «...
- Page 27 Réglages EnergyStar™ pour RS5220C et RS6320C Les séries RS5220C et RS6320C sont des thermostats préprogrammés avec un programme recommandé par EnergyStar™. Ce programme est conçu pour abaisser les coûts énergétiques pendant toute l'année. Réglages EnergyStar™ de la température Hiver (chauffage) Été...
- Page 28 Appuyez sur pour faire dérouler les éléments suivants : Tests de l'installation pour les modèles avec plusieurs étages d'équipement Conventionnel (non Pompe à chaleur (« HP ») thermopompe « Non-HP ») Demande Borne Affiché Borne Affiché étage d'équipement W1 + G* Y1 + G + B de chauffage étage...
- Page 29 Réglage en mode de chauffage d'urgence Les thermostats pour matériel multi-étagé ont une capacité de chauffage d'urgence pour les systèmes avec thermopompes. Un E sera affiché avec le symbole du chauffage . Utilisez le chauffage d'urgence pour éteindre la pompe à chaleur et mettre en route une source de chaleur auxiliaire.
-
Page 30: Caractéristiques Du Thermostat
Caractéristiques du thermostat Tension 18-30V c. a. Courant Maximum 1 Amp max par borne de sortie; 4 Amp de charge totale Type de sortie Relais de verrouillage Piles 2 piles AA Alcalines en série Durée de vie des piles 2 ans, en général Température ambiante de fonctionnement -10 °C (14 °F) à... - Page 31 Vérification-dépannage Problème Action Le thermostat ne met pas le Vérifiez le câblage (Voir la section sur les schémas de câblage). système en route. Augmenter le différentiel de la Le système se met en route trop température (Voir la section sur le souvent.
-
Page 32: Garantie Limitée De Cinq Ans
Robertshaw Climate garantit à l'entrepreneur installateur d'origine, ou au consommateur utilisateur d'origine, que chaque nouveau thermostat Robertshaw est dépourvu de tout défaut de matériau et de main d'oeuvre dans des conditions normales d'utilisation et d'entretien pendant une période de cinq (5) ans à compter de la date d'achat. Cette garantie et notre responsabilité...
