wiking Luma 1 Installation And User Manual

Wood-burning stove
Hide thumbs Also See for Luma 1:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

WIKING Luma 1
WIKING Luma 2
DK
Installations- og brugsvejledning . . . . . . . . . . . . . . . . . . . . . . . . . . 7
GB
Installation- and User's Manual . . . . . . . . . . . . . . . . . . . . . . . . . . 24
made by
WIKING Luma 3
WIKING Luma 4
WIKING Luma 5
WIKING Luma 6
01.06.2015 / 53-1040

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Luma 1 and is the answer not in the manual?

Questions and answers

Related Manuals for wiking Luma 1

Summary of Contents for wiking Luma 1

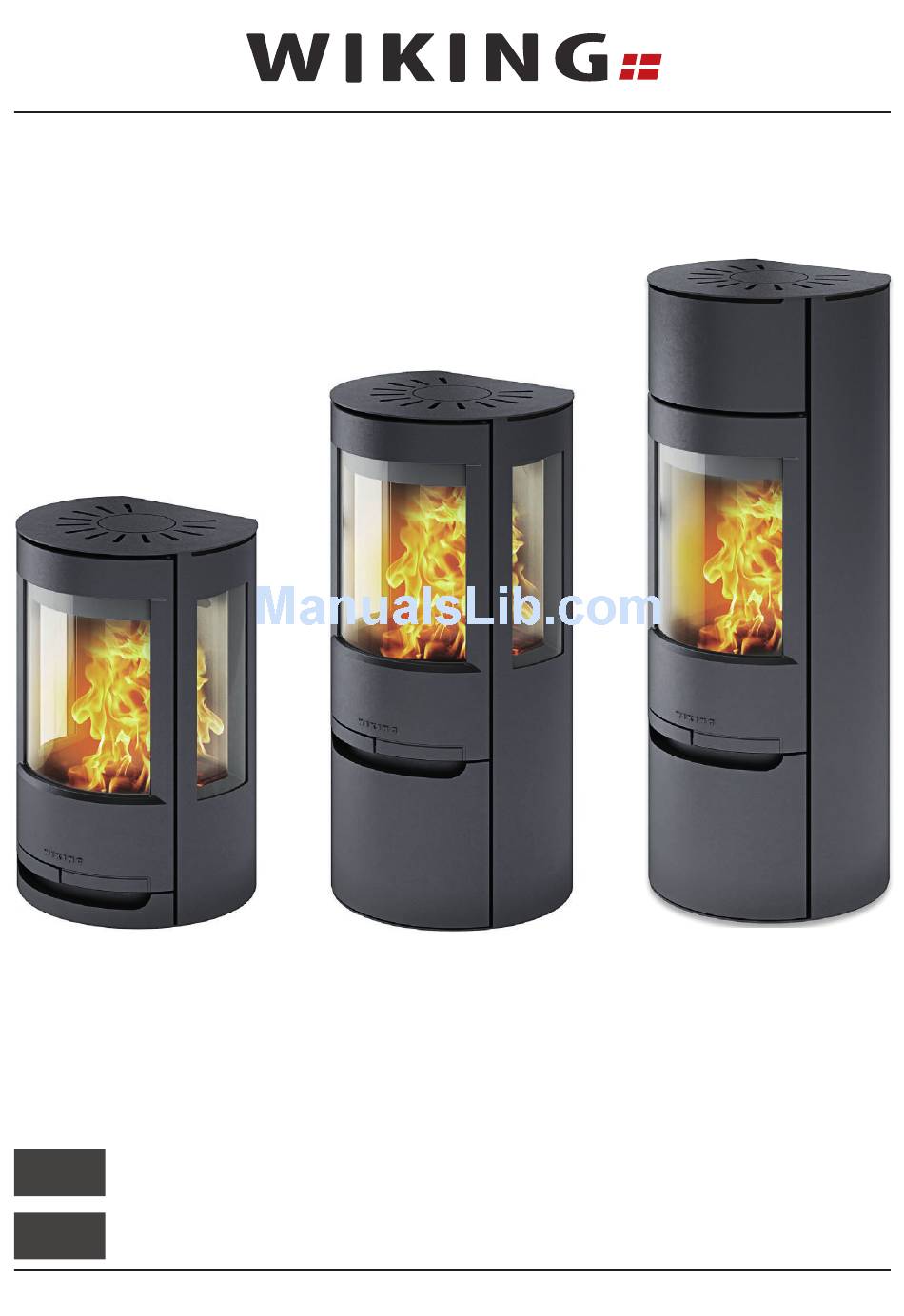

  • Page 1 WIKING Luma 3 WIKING Luma 5 WIKING Luma 1 WIKING Luma 4 WIKING Luma 6 WIKING Luma 2 Installations- og brugsvejledning ......7 Installation- and User’s Manual .

  • Page 7: Table Of Contents

    Brugsvejledning ..................13 Betjening af luftspjældet ................14 Værd at vide når du fyrer ................14 Optænding og fyring i din WIKING brændeovn ...........15 Værd at vide om røgrøret ................17 Værd at vide om skorstenen................17 Rengøring og vedligeholdelse af din brændeovn ........18 Ydeevnedeklaration ..................19...

  • Page 8: Velkommen Som Wiking Brændeovnsejer

    Velkommen som WIKING brændeovnsejer Kære WIKING-ejer Vi ønsker dig tillykke med din nye WIKING brændeovn og håber, at du får stor glæde af den. WIKING har i mere end 30 år udviklet og produceret kvalitetsbrændeovne, og vi er kendt i hele Europa for vores design og høje tekniske standard.

  • Page 9: Installationsvejledning

    Når du er sikker på at de løse dele er på plads, er du klar til installationen af brændeovnen. Ændring af røgafgang (WIKING Luma 1 - WIKING Luma 4) Hvis røgafgangen ønskes ændret fra topafgang til bagudgang gøres som følger: Løft toppladen af brændeovnen.
  • Page 10 Juster stilleskruerne (6), 2 i hver side, til ønsket højde. Monter varmeskjold, sideplade, bag- plade og top igen. WIKING Luma 1 på piedestal og WIKING Luma 2 på piedestal har ikke stillefødder. Vær opmærksom på, at brændeovnen ikke bør flyttes, når stillefødderne benyttes, eftersom de kan ridse underlaget.
  • Page 11 Installation af brændeovnen skal udføres som anvist i denne brugsvejledning og skal foreta- ges af en kvalificeret montør. Emballage fra din WIKING brændeovn skal håndteres i henhold til de lokale regler for affalds- håndtering. Krav til rummet Der skal altid kunne tilføres frisk forbrændingsluft til det rum, hvor brændeovnen skal opstilles.
  • Page 12 Tilslutning til skorstenen WIKING Luma har røgudgang både i toppen samt bagud. Den kan monteres med et godkendt røgrør og en stålskorsten, eller tilsluttes en muret skorsten. Vær omhyggelig med at kontrollere, at skorstenen er tæt, og at der ikke forekommer falsk træk ved afdækningsplade ved afblændet røgafgang, renselem og rørsamlinger.

  • Page 13: Brugsvejledning

    Typeskilt og serienummer (tegning C) Typeskilt og serienummer er på WIKING Luma 1/Luma 2 klæbet på en udtræksplade, der er placeret i venstre sideplade ved siden af lukkekrogen. Løft frontpladen (1) af som vist på teg- ningen.

  • Page 14: Betjening Af Luftspjældet

    For at opnå en god forbrænding med en god varmeøkonomi til følge er det vigtigt at tilføre ilden den korrekte mængde luft. Luften reguleres ved hjælp af et brugervenligt et-grebssystem, som på WIKING Luma er placeret under lågen (tegning D). Ved optænding i kold ovn samt ved indfyring af nyt træ skal reguleringsgrebet skubbes helt til venstre.

  • Page 15: Optænding Og Fyring I Din Wiking Brændeovn

    Gør du det, udsender brændeovnen store mængder sundhedsskadelig røg, og din skorsten udsættes for unødig meget sod med risiko for skorstensbrand. Optænding og fyring i din WIKING brændeovn Første gang du fyrer Første gang du fyrer i brændeovnen, skal du fyre forsigtigt, da alle materialer skal vænnes til varmen.
  • Page 16 1-2 kg), så træets endestykker peger frem mod glasset. Placer 5-8 stk. optændingspin- de på kryds og tværs ovenpå. Læg 2 stk. optændingsblokke ned imellem de øverste lag optændingspinde. WIKING anbe- faler optændingsblokke af god kvalitet, da disse hverken ryger eller lugter.

  • Page 17: Værd At Vide Om Røgrøret

    WIKING brændeovn. Vær opmærksom på, at en muret skorsten er længere tid om at blive gennemvarm end en stålskorsten.

  • Page 18: Rengøring Og Vedligeholdelse Af Din Brændeovn

    Rengøring af glaslåge Din WIKING brændeovn er udstyret med rudeskyl, hvilket reducerer sodbelægningen på glas- set. Hvis der alligevel opstår soddannelser på glasset, kan det rengøres ved at tørre glasset over med et stykke fugtigt køkkenrulle, som er dyppet i aske.

  • Page 19: Ydeevnedeklaration

    Serviceeftersyn WIKING anbefaler et grundigt servicetjek hvert andet år, for at brændeovnen kan holde i man- ge år. Serviceeftersynet skal gennemføres af en kvalificeret montør, og der bør kun anvendes originale reservedele.

  • Page 20: Problemløsning

    Problemløsning Hvis du oplever, at brændeovnen ikke fungerer optimalt, kan du I dette skema se de typiske fejl, samt hvordan du løser dem. Hvis du ikke selv kan løse dem og/eller, der opstår andre, så kontakt venligst din montør eller brændeovnsforhandler. Problem Mulig årsag Gør følgende...

  • Page 21: Prøvningsattest Ii

    Notificeret prøvningsorgan med ID-nr. 1235 Prøvningsattest II Uddrag af rapport nr. 300-ELAB-2145-EN og 300-ELAB-2145-NS Emne: Brændeovne; WIKING Luma 1, WIKING Luma 2, WIKING Luma 3, WIKING Luma 4, WIKING Luma 5 & WIKING Luma 6 Rekvirent: HWAM A/S Nydamsvej 53, DK-8362 Hørning CVR nr.: 32155146 P-nr.: 1015283935...

  • Page 22: Garanti Og Reklamationsbestemmelser

    Garanti og reklamationsbestemmelser 5 års udvidet reklamationsret Tillykke med din nye WIKING brændeovn. Vores produkter er alle af en god håndværksmæssig kvalitet, fremstillet af førsteklasses mate- rialer og underlagt en grundig kvalitetskontrol. Vi føler os derfor overbeviste om, at du har fået et produkt, der vil fungere problemfrit mange år frem i tiden.
  • Page 23 - det findes på typeskiltet bag på brændeovnen. Uberettiget reklamation/tilkaldelse af service Inden du reklamerer, bør du selv kontrollere din WIKING brændeovn for fejlmuligheder, som du selv kan afhjælpe - se evt. i den medfølgende brugermanual. Såfremt det viser sig, at din reklamation og krav om afhjælpning er uberettiget vil de dermed forbundne omkostninger blive...
  • Page 24 Using the Air Damper ..................32 Some Things Worth Knowing about Firing ............32 Lighting and Firing your WIKING Wood-Burning Stove ........33 Some Things Worth Knowing about the Smoke Pipe ......... 34 Some Things Worth Knowing about the Chimney ..........35 Cleaning and Maintaining your Wood-Burning Stove .........

  • Page 25: Welcome

    WIKING Luma is a beautiful wood-burning stove that fits in any home where pure and simple lines are desired. This stove has a large front pane, and in addition WIKING Luma 1, WIKING Luma 3 and WIKING Luma 5 have two broad side panes allowing the flames to be viewed from many angles.

  • Page 26: Installation Instructions

    Before You Start (Figure A1/A2) Figure A1/A2 is a cross-sectional view of your wood-burning stove. Here you can gain an overview of the parts of which your stove consists. WIKING Luma 1+3+5 WIKING Luma 2+4+6 1. Steel baffle plate. 1. Steel baffle plate.
  • Page 27 Changing the Smoke Outlet from Top Outlet to Rear Outlet (WIKING Luma 1 - Luma 4) Proceed as follows to change the smoke outlet from top outlet to rear outlet: 1. Lift the top plate off the stove. 2. Lift the rear plate off the stove.

  • Page 28: General Information

    The adjustable feet on WIKING Luma 1/Luma 2 must be adjusted from the rear of the stove. Lift off the top plate. Lift off the rear plate. Remove the screw (4) and lift off the side plate. Lift off the heat shield (5).

  • Page 29: Technical Data

    Distance to furniture - in front Luma 1 117 kg 80,1 x 53,6 x 46,0 cm 105 cm Luma 1 on pedestal 136 kg 112,1 x 53,6 x 46,0 cm 105 cm Luma 2 114 kg 80,1 x 53,6 x 46,0 cm...
  • Page 30 Height Requirements The WIKING Luma has a smoke outlet at the top and at the back. It can be installed with an approved smoke pipe and a steel chimney, or connected to a brick chimney with a fullform smoke pipe.

  • Page 31: User Instructions

    The type badge and the serial number (Figure C) On WIKING Luma 1/Luma 2 the type badge and serial number are glued onto an extension plate located in the left side next to the locking hook. Lift off the front plate (1) as shown in the drawing.

  • Page 32: Using The Air Damper

    Recommended Dimensions The fuel’s dimensions are important for good combustion, and should be as follows: Fuel type Length in cm Diameter in cm Kindling (finely split firewood) 20-30 Split firewood 20-30 7-10 Using the Air Damper To achieve good combustion, which results in better heating efficiency, it is important to add the right amount of air to the fire.

  • Page 33: Lighting And Firing Your Wiking Wood-Burning Stove

    Lighting and Firing your WIKING Wood-Burning Stove The First Firing The first time you fire your wood-burning stove, you must do so carefully, as all materials need to adjust to the heat.

  • Page 34: Some Things Worth Knowing About The Smoke Pipe

    The smoke pipe is the duct located between your wood-burning stove and chimney. Your WIKING wood-burning stove is equipped with an exhaust pipe 150 mm in diameter. If your stove is to be connected to a brick chimney, it is best to mount a curved smoke pipe to the stove’s top outlet.

  • Page 35: Some Things Worth Knowing About The Chimney

    WIKING stove. Please be aware that it takes longer to heat a brick chimney than a steel chimney.

  • Page 36: Cleaning The Combustion Chamber

    Cleaning the Glass Door Your WIKING wood-burning stove is equipped with a pane-flush system, which reduces the build-up of soot on the glass. If soot somehow accumulates on the pane, it can be cleaned by wiping the glass with a moist paper towel dipped in ash. Afterwards, dry with a clean paper towel.

  • Page 37: Declaration Of Performance

    Check that the regulating lever moves smoothly. • Inspection of the seals and the replacement of worn parts. If you have any questions, please consult our FAQ page at www.wiking.com, or contact your local wood-burning stove dealer. Declaration of Performance The DoP can be downloaded from our website via the following links: www.wiking.com/dop/luma...

  • Page 38: Trouble Shooting

    Trouble Shooting If you experience that your wood-burning stove is not functioning optimally, consult this table to find some usual problems that may arise and how to solve them. If you cannot solve them and/ or other problems occur, pleas contact your maintenance man or wood-burning stove dealer. Problem Possible Cause Try the Following...

  • Page 39: Guarantee And Claim Conditions

    Guarantee and Claim Conditions - Five Years’ Extended Right to Invoke Lack of Conformity Congratulations on the purchase of your new WIKING wood-burning stove. All of our products are of high-quality craftsmanship, manufactured in first-class materials and subject to a thorough quality control process. That is why we are convinced that you have purchased a product that will function problem-free for many years to come.
  • Page 40 – you will find it on the type sign on the back of the stove. Unwarranted Claims/Service Calls Before registering a claim, you should inspect your WIKING wood-burning stove for possible faults that you yourself can rectify; consult the enclosed user instruction manual as needed.

  • Page 52: Garantibevis

    It is important that you record your dealers name, address and telephone number on this section, as he is responsible for any ajustment which may be required during the warranty period. Modeltype · Model type Købsdato · Date of purchase Forhandler · Dealer Adress Tel. HWAM A/S DK-8362 HØRNING www.wiking.com...
