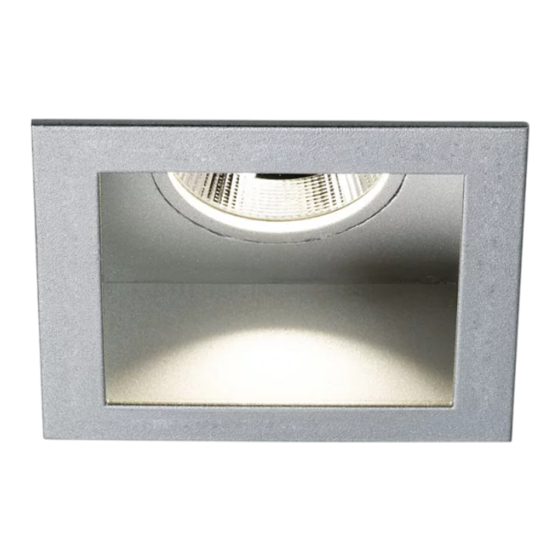

deltalight DEEP RINGO S LED SOFT S1 Installation Instructions

79
79
75 x 75 x 90
max.25
Tc = 80°C max
Beschermd tegen vaste voorwerpen die groter zijn dan 12 mm
Protégé contre les objets solides de plus de 12 mm
Geschützt gegen Festkörper größer als 12 mm
Protected against solid objects greater than 12 mm
Protegido contra objetos sólidos superiores a 12 mm
Protetto contro oggetti solidi più grandi di 12 mm
Beschermd tegen vaste voorwerpen die groter zijn dan 1,0 mm - Beschermd tegen sproeiwater
Protégé contre les objets solides de plus de 1,0 mm - Protégé contre les pulvérisations d'eau
Geschützt gegen Festkörper größer als 1,0 mm - Geschützt gegen Sprühwasser
Protected against solid objects greater than 1,0 mm - Protected against spraying water
Protegido contra objetos sólidos superiores a 1,0 mm - Protegido contra agua pulverizada
Protetto contro oggetti solidi più grandi di 1,0 mm - protetto contro gli spruzzi d' acqua
1
Ref: 202 28 28120
79
Tc
75
0-25mm
75 x 75 x 90
ONLY WITH
POWER SUPPLY
300 90 915 ED8
220-240V / 50-60Hz
650mA / 10W / 12-16Vdc
FE
Falling Edge dimming
Installation Instruction
DEEP RINGO S LED SOFT S1
A
+ B
PLASTERKIT 161
207 01 161
90
CONCRETE BOX 161
270 11 161
MOUNTING KIT 75
202 00 75
Enkel geschikt voor toestellen op zeer lage spanning (minder dan 50 V AC)
Convient uniquement pour les produits à très basse tension (moins de 50 V AC)
Geeignet für Güter mit sehr niedriger Spannung (unter 50 V AC)
Only suited for goods at very low voltage (below 50 V AC)
Se recomieda únicamente para aquellos productos de tensión muy baja (menos de 50 V AC)
Vale unicamente per i prodotti a tensione molto bassa (inferiore a 50 V AC)
ELECTRICAL CONNECTION
1
200 x 200 175 x 175
202 x 202 x 186 207 x 207
117 x 117 x 22
-
+
- +
SOFT DIM
Last Update ALLU 03/06/2015
Ø121
