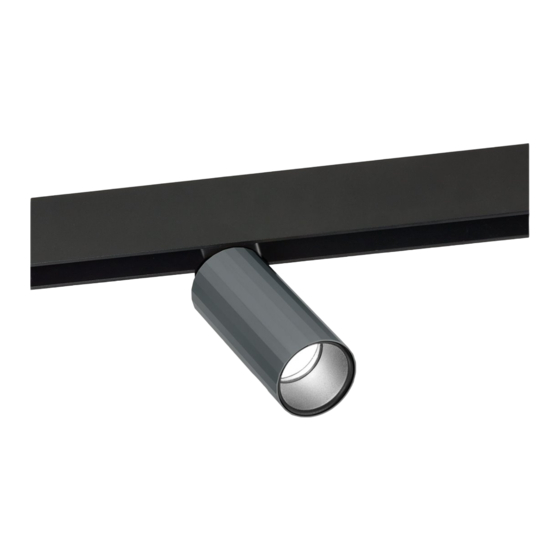

deltalight M20H-HEDRA L DIM5 Installation Instruction

166
150
Ø50
REQUIRED
MAX 200W
SPM20 - PROFILE (
or
MAX 200W
SLM26 - PROFILE (
Beschermd tegen vaste voorwerpen die groter zijn dan 12 mm
Protégé contre les objets solides de plus de 12 mm
Geschützt gegen Festkörper größer als 12 mm
Protected against solid objects greater than 12 mm
Protegido contra objetos sólidos superiores a 12 mm
Protetto contro oggetti solidi più grandi di 12 mm
1
2
Ref: 23364 9X25
16
22
90°
355°
)
)
on
o
EXAMPLE
SLM26 - PROFILE
166
Installation Instruction
M20/M26H-HEDRA L DIM5
A
+
B
Enkel geschikt voor toestellen op zeer lage spanning (minder dan 50 V-AC / 120 V-DC)
Convient uniquement pour les produits à très basse tension (moins de 50 V-AC / 120 V-DC)
Geeignet für Güter mit sehr niedriger Spannung (unter 50 V-AC / 120 V-DC)
Only suited for goods at very low voltage (below 50 V-AC / 120 V-DC)
Se recomieda únicamente para aquellos productos de tensión muy baja (menos de 50 V-AC / 120 V-DC)
Vale unicamente per i prodotti a tensione molto bassa (inferiore a 50 V-AC / 120 V-DC)
3
4
1
DALI DIMMING
U
48V-DC
P
10,4W
o
REMOVE FOIL ON
BOTH SIDES
VIZIR TUBE
473 01 00
Last Update ALLU 11/03/2019
