A-Link RoadRunner 24AP Quick Installation Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Quick installation guide
Pika-asennusohje
RoadRunner 24AP(i+)
Ver.1.0
In English pages 2 - 16
Suomeksi sivut 18 - 32
På Svenska sidor 33-48

Advertisement

loading
Need help?

Need help?

Do you have a question about the RoadRunner 24AP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for A-Link RoadRunner 24AP

Summary of Contents for A-Link RoadRunner 24AP

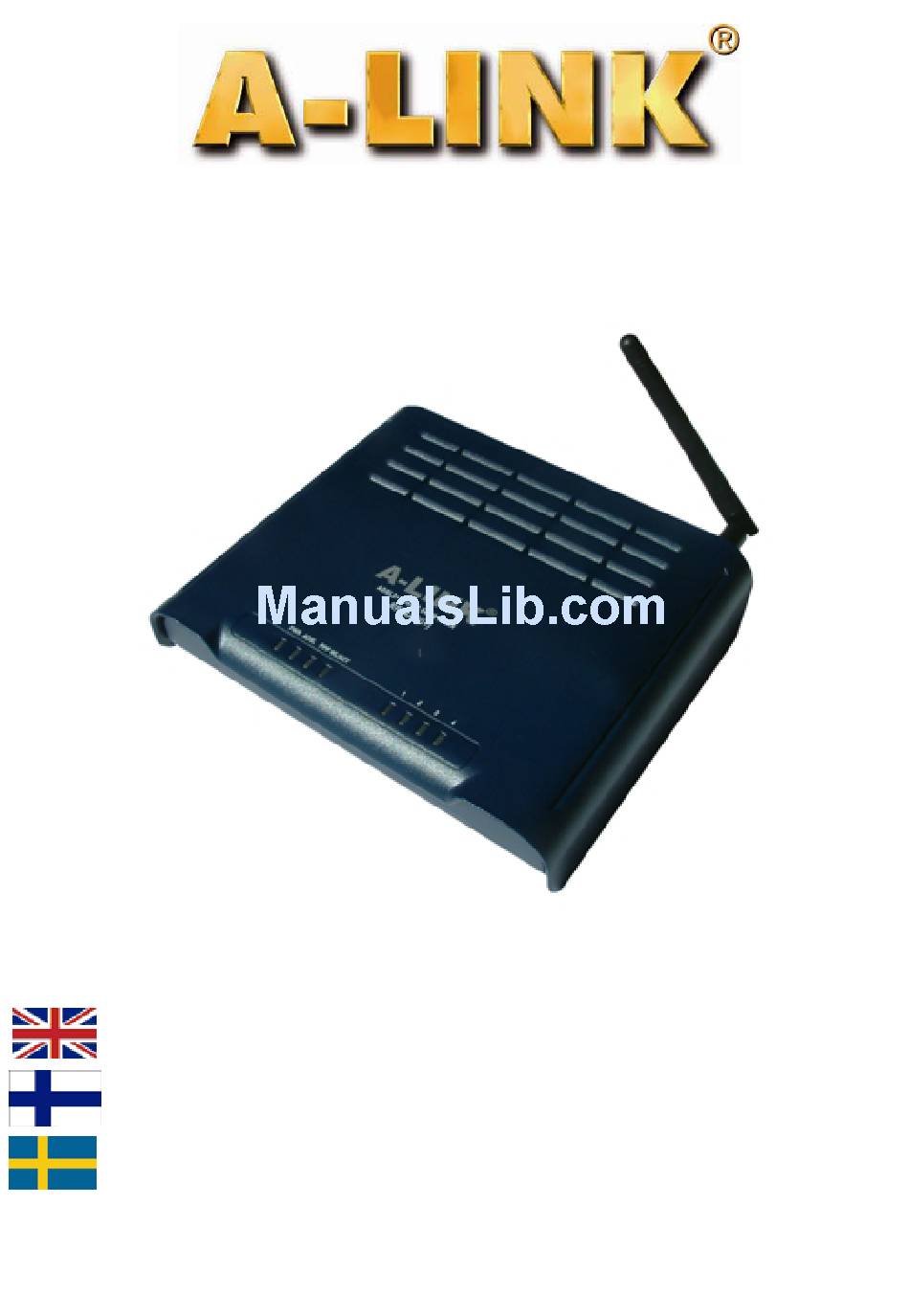

  • Page 1 Quick installation guide Pika-asennusohje RoadRunner 24AP(i+) Ver.1.0 In English pages 2 - 16 Suomeksi sivut 18 - 32 På Svenska sidor 33-48...
  • Page 2 Package includes: - ADSL –mode - Quick installation guide - Antenna - Phone cable - Power supply - Network cable onnection/explain of connectors Connect phone cable from ADSL -line to modem ADSL -port. Connect network cable from IPTV –STB to modem IPTV -port. Connect network cable from computer (network card) and VOIP -device (example.
  • Page 3 Start installation: In defaults RoadRunner 24AP(i+) ADSL modem have bridged ADSL connection for IPTV use (or for other use where ou need public IP address for device) on port 4 which is marked as IPTV. On ports 1, 2 and 3 marked as ATA/VOICE and WLAN connection have NAT and firewall in use to secure your computer Internet connection.

  • Page 4: Table Of Contents

    Contents: Step Network settings for Internet connection. (This step is for those who want to use modem own NAT/Firewall feature (Enabled in default)) Step 2. Activate wireless network (You must do this step in modem first boot up or after factory reset before you can access to modem settings.) Step 3.

  • Page 5: Network Settings For Internet Connection

    1. Network settings for Internet connection odify/check these settings when you want to use your computer on Internet) You can use ports 1, 2, 3 and WLAN connection to connect your computer to Internet. Port 4 is for IPTV use, but you can also connect any network device which needs public IP address from ISP.
  • Page 6 2. Activate wireless network (You must do this step in modem first boot up or after factory reset before you can access to modem settings) 1. Open Internet browser and type address http://10.0.0.2 2. Type password password and press Login. 3.

  • Page 7: Step 3. Specify Your Isp Vpi/Vci Values

    3. Specify your ISP VPI/VCI values his step is for those who specify ISP VPI/VCI values manually) Note !! Follow these instructions only if your ISP does not use below VPI/VCI values: 0/100, 0/33. 8/35, 0/32, 0/50, 0/40 Open Internet browser and type address http://10.0.0.2 Type password password and press Login.

  • Page 8: Step 4. Set Modem To Pure Bridge State

    4. Set modem to pure bridge state (This step is for those who do not wa nt to use modem own NAT/Firewall feature (ports 1, 2 and 3 and WLAN)) 1. Open Internet browser and type address http://10.0.0.2 2. Type password passw ord and press Login.
  • Page 9 5. Set up PPP c onnection (This step is for those who Internet connection is with PPPoA or PPPoE authentication) 1. Open Internet browser an d type address http://10.0. 2. Type password password and press Login. Choose SETUP WIZARD and in first step ”1. Getting Start ”...

  • Page 10: Step 6. Failure Analysis Chart

    | | | for example with needle when power is on. If reset does not help, send it to A-Link warranty **. | | | | | | | Check your computer network settings as in step 1 have been told.

  • Page 11: Step 7. Failure Analysis Chart (Wireless)

    | | | No You can try to reset the modem to factory defaults by pressing reset on back of the pro duct for example with needle when power is on. If reset does not help, send it to A-Link warranty **. | | | | | No Check your computer network settings as in step 1 have been told.

  • Page 12: Step 8. Setting Up Wireless Network And Security

    Repa irin • Connect your compu ter to RoadRunner 24AP(i+) with network cable. • Log in to ADSL – mo dem web management. • You can see more detail from p age 13.
  • Page 13 REPAIRING 1. Connect your computer to RoadRunner 24AP(i+) with net work cable. It is recommended to modify wireless network settings with ne twork cable ( RJ-45). . Log in to modem web management. Open Internet browser and type address http://10.0.0.2 default password is password.
  • Page 14 ADVANCED SECURITY LEVEL 3. Modif y wireless network settings. Go to WIRELESS menu a nd choose Channel/SSID/Security. Change new name to wireless network (ESSID) and write it down to page 12. hange ESSID Broadcast to DISABLE Note! Network name can not contain any special characters or spaces.
  • Page 15 A-Link technical suppo rt for further instructions, web site http://www .a-link.com , phone 0600-41020 (2,67€/min + local network fee) or E-mail techsupport@a-link.com. 1. Open N etwork from Start menu. 2. Open Network and Sharing Center.
  • Page 16 Modem is in accordance with directive 1999/5/EY (CE). RR24 AP(i+) EAN: 64 18949 01213 0 Product importer, repairs and technical support : A-Link Europe Ltd, P.O.BOX 3, FI-02941 Espoo, Finland Technical support : +358-600-41020 (2,67€ / min + local network fee) Internet : http://www.a-link.com E-mail : techsupport@a-link.com All rights reserved Copyright ©...
  • Page 17 Pika-Asennusohje RoadRunner 24AP(i+)
  • Page 18 Pakkaus sisältää: - ADSL –modeemi - Pika-asennusohje - Antenni - Puhelinkaapeli - Virtalähde - Verkkokaapeli Liit timien kytkeminen/selitys Yhdistä puhelinkaapeli ADSL -linjasta modeemin ADSL -porttiin. Yhdistä verkkokaapeli IPTV -laitteesta IPTV -porttiin. Yhdistä verkkokaa peli tietokoneelta (verkkokortilta) ja VOIP -laitteelta (esim. ATA) modeemin DATA/VOICE -porttiin.
  • Page 19 - pimeä = ei PPP -yhteyttä nnuksen aloitus: letusasetuksena RoadRunner 24AP(i+) ADSL -modeemilla on sillattu ADSL – yhteys IPTV -käyttöön (tai muuhun kä yttöön jossa tarvitaan julkista IP -osoitetta) portissa 4 johon on myös merkitty IPTV. Porteissa 1, 2 ja 3 johon erkitty DATA/VOICE sekä...
  • Page 20 Sisältö: Kohta 1. Verkkoasetukset Inter net-yhteyttä varten. (Tämä kohta on tarkoit ettu niille jotka haluavat käyttää modeemin omaa NAT/Palomuuri ominaisuutta(Oletuksena päällä)) Kohta 2. Langattoman verkon käyttöönotto (Tämä kohta tehdään modeemin ensikäynnistyksen yhteydessä tai tehdasasetusten palautuksen jälkeen) Kohta 3. Operaattorin VPI/VCI asetusten määrittäminen. (Tämä...
  • Page 21 1. Verkkoasetukset Internet-yhteyttä varten (Määritä/tarkista nämä asetukset, kun haluat käyttää työasemaa internetissä.) Voit käyttää portteja 1, 2, 3 ja WLAN -yhteyttä y hdistettäessä tietokonetta Internetiin. Portti 4 on tarkoitettu IPTV käyttöön, mutta siihen voi myös vaihtoehtoisesti liittää tietokoneen tai verkkolaitt een johon halutaan julkinen IP -osoite.
  • Page 22 2. Langattoman verkon käyttöönotto (Tämä kohta tehdään modeemin ensikäynnistyksen yhteydessä tai tehdas asetusten palautuksen jälkeen) 1. Avaa Inte rnet -selain osoitteeseen http://10.0.0.2 2. Kirjoita salasanaksi password ja paina Login. 3. Modeemin ensimmäisellä kä ynnistyskerralla pitää valita maa, jossa modeemin langatonta ominaisuutta käytetään.
  • Page 23 3. Operaattorin VPI/VCI asetusten määrittäminen ällä ohjeella voit määrittää operaattorin VPI/VCI arvot käsin) M!! Tee tämän ohjeen mukaan vain jos operaattorisi ei käytä seuraavia VPI/VCI arvoja: 0/100, 0/33. 8/35, 0/32, 0/50, 0/40 1. Avaa Inte rnet -selain osoitteeseen http://10.0.0.2 Kirjoita salasanaksi password ja paina Login. 3.
  • Page 24 4. Modeemin määrittäminen siltaavaksi ääritä nämä asetukset, kun haluat muuttaa kaikki portit siltaavaksi.) 1. Avaa Internet -selain osoitteeseen http://10.0.0.2 2. Kirjoita salasanaksi password ja paina Login. 3. Valitse SETUP WIZARD ja kohdassa ”1. Getting Start” paina Next -painikkeesta. Kohdassa ”2. Channel/SS ID/Security”...
  • Page 25 5. Modeemin määrittäminen PPP -yhteydelle (Määritä nämä asetukset, jos yhteys muodostetaan P PP -tunnistuksella) 1. A vaa Internet selain osoitteeseen http ://10.0.0.2 Kirjoita salasanaksi password ja paina Login. 3. Valitse SETUP WIZARD ja kohdassa ”1. Getting Start” paina Next -painikkeesta. ohdassa ”2.
  • Page 26 | | | | | | | Ei Voit yrittää palauttaa tehdas-asetukset painamalla laitteen takana olevasta pienestä reiästä | | | esim. neulalla virran ollessa päällä . Jos resetointi ei auta, lähetä laite A-Link takuuhuoltoon **. | | | | | Ei Tarkista työaseman verkkoasetukset asennusohjeen mukaisesti.
  • Page 27 | | | | | Ei Voit yrittää palauttaa tehdas-asetukset painamalla laitteen takana olevasta pienestä reiästä esim. neulalla virran ollessa päällä. Jos resetointi ei auta, lähetä laite A-Link takuuhuoltoon **. | Ei 1. Tarkista, että tietokoneeseesi on asennettu lang aton verkkosovitin ja se on aktivoitu/toiminnassa.
  • Page 28 Verkkonimeksi on asetettu default. Lue huolellisesti alla olevat ohjeet, jotta saat langattomas verkostasi tietoturvallisen. Jos et tarvitse langatonta verkkoa, kytke WLAN -ominaisuus kokonaan pois päältä. Esivalmistelut: • Liitä tietokoneesi RoadRunner 24AP(i+):n verkkokaapelilla. • Kirjaudu ADSL – modeemin hallintaliittymään. • Katso tarkemmat ohjeet sivulta 29.
  • Page 29 1. Liitä tietokoneesi RoadRunner 24AP(i+):hen verkkokaapelilla. On suositeltavaa määrittää langattoman yhteyden asetukset verkkokaapelin (RJ-45) kautta. . Kirjautuminen modeemin hallintaliittymään. Avaa Internet -selain ja kirjoita osoitteeksi http://10.0.0.2 Salasana on password. (Jos osoite http://10.0.0.2 ei aukea, niin tarkista tietokoneen verkkoasetukset ja selaimen välityspalvelin...
  • Page 30 VAATIVA TIETOTURVATASO 3. Määri tä langattoman verk koyhteyden asetukset. Mene WIRELESS valikkoon ja valitse Channel/SS ID/Security. Vaihda verkolle uusi nimi (ESSID) ja kirjoita uusi ni sivulle 28. Vaihde ESSID Broadcast kohtaan DISABLE Huom! Verkon nimi ei saa sisältää erikoisme rkkejä eikä...
  • Page 31 ään Vista:n omaa hallinta ohjelmistoa yhteyden muodo stamiseen. Jos käytössäsi on jokin muu käy ttöjärjestelmä tai käytät langattoman kortin omaa ohjelmistoa, voit ongelma tilanteessa kääntyä A-Link:n tekniseen tukeen, nu meroon 0600-41020 (2,67€/min + pv m) tai sähköpostilla techsupport@a-link.com.
  • Page 32 Tuote on direktiivin 1999/5/EY vaatimusten mukainen telepäätelaite (CE). RR24AP(i+) EAN: 64 18949 01213 0 Laitteen maahantuonti, huolto ja tekninen tuki : A-Link Europe Oy, PL 3, 02941 Espoo, Finland Tekninen tuki : 0600-41020 (2,67€ / min + pvm) Internet-tuki : http://www.a-link.com...
  • Page 33 Snabb installation guide RoadRunner 24AP(i+)
  • Page 34 Paket innebär - ADSL-modem - Snabb installation guide - Antenn - Telefon kabel - Nätaggregat - Nätverks kabel Anslutning/förklaring av kopplare Ansluta telefon kabeln från ADSL-linjen till modemets ADSL-porten. Ansluta nätverks kabeln från IPTV –STB till modemets IPTV -porten. Ansluta nätverks kabeln från datoren (nätverks kortet) och VOIP-anordningen (exempel ATA) till modemets DATA/VOICE-porten ”Reset”...
  • Page 35 - OFF = ingen PPP anslutning Börja installation: Originellt RoadRunner 24AP(i+) ADSL modem har bryggat ADSL anslutningen för IPTV användning (eller annan användni där man behöver allmän IP address för en anordning) på porten 4 som är markerad som IPTV. På portar 1,2 och 3 arkerade som DATA/VOICE och WLAN, anslutning har NAT och brandmur in användningen för at säkra...
  • Page 36 Innehåll: Steg 1. Nätverks sättningar för Internet anslutning. (Detta steg är för de som vill använda modemets egen NAT/Brandmur optionen (Möjliggjort i originella ställningar)) Steg 2. Ak tivera trådlöst nätverk. (Ni ska framföra detta steg vid den första laddningen eller efter fabrikens omställningen i nnan ni kan lagra modem sättningar.) Steg 3.
  • Page 37 1. Nätverks sättningar för Internet anslutning. (Modifie ra/markera dess a sättningar när ni vill använda eran dator på Internet) Ni kan använda portar 1,2 och 3 och WLAN anslutning för att ansluta eran dator till Internet. Porten 4 är för IPTV användn ingen men ni kan ock så...
  • Page 38 2. Aktivera trådlöst nätverk (Ni ska framföra detta steg i den första laddningen av modemet eller efter fabrikens omställningen innan ni kan la modem sättningar.) Öppna Internet webbläsaren och skriva adress http://10.0.0.2 2. Skriva lösenordet password och tryck Login. 3. I den första laddningen av modemet ni ska välja ett land från vilket ni planerar att använda trådlöst n ätverk.
  • Page 39 3. Ange era Internet-leverantörens VPI/VCI värden (Detta steg är för de som anger Internet-leverantörens VPI/VCI värden manuellt) Notera !! Följ dessa instruktioner endast om eran Internet-leverantör inte andvändar följande VPI/VCI värden: 0/100, 0/33. 8/35, 0/32, 0/50, 0/40 Öppna Internet webbläsaren och skriva adress http://10.0.0.2 .
  • Page 40 4. Sätta modemet till ren brygga ställning (Detta steg är för de som vill inte an vända modemets egen NAT/Brandmur optionen (portar 1,2 och 3 och WLAN)) 1. Öppna Internet we bbläsaren och skriva adres http://10.0.0.2 2. Skriva lösenordet password och tryck Login. 3.
  • Page 41 5. Sätta up PPP anslutning (Detta steg är för de vars Internet anslutning är med PPPoA eller PPPoE verifiering) Öppna Internet webbläsaren och skriva adress http://10.0.0.2 . Skriva lösenordet password och tryck Login. Välj SETUP WIZARD och tryck på Next knappen i det första steget ”1.
  • Page 42 | | Nej Ni kan försöka att ställa om modemet till fabrikens inställningar genom att trycka reset på baksidan av produkt exempel sticka medans strömmen är på. Om omställningar hjälper inte, sänd det till A-Link garanti**. | | | | Nej 1.
  • Page 43 | | Nej Ni kan försöka att ställa om modemet till fabrikens inställningar genom att trycka reset på baksidan av produkt exempel sticka medans strömmen är på. Om omställningar hjälper inte, sänd det till A-Link garanti**. | Nej 1. Se till att eran dator har ett trådlöst nätverks kort och att det är aktiverad och redo.
  • Page 44 Om ni behöver ing et trådlöst nätverk, stä v trådlöst nätverk optionen. Reparation: • Ansluta eran dator till RoadRunner 24AP(i+) med nätverks kabeln. • Logga in på ADSL modemets web ledning. • Ni kan se mer detaljer på sida 45. Grundläggande säkerhets nivå:...
  • Page 45 REPARATION . Ansluta eran dator till RoadRunner 24AP(i+) med nätverks kabeln. Det rekommenderas att modifiera trådlöst nätverk sättningar med nätverks kabel (RJ-45). . Logga in på modemets web ledning. Öppna Internet webbläsaren och skriv adress http://10.0.0.2 det original lösenordet är password.
  • Page 46 ADVAN CERAD SÄKERHETS NIVÅ 3. M odifiera trådlöst nätverk sättningar Gå till WIRELESS menyn och välj Channel/SSID/Security. Ändra ny nam n på trådlöst nätverk (ESSID) och skriva ned det på sida 44. Äņdra ESSID Broadcast till DISABLE Notera! Nätverks namn kan ej innehålla spe ciala tecken eller mellanslagen.
  • Page 47 Windows Vista WLAN AutoConfig verktyg. On ni användar annan operationssystem eller ni användar egen ledning mjukvara på erat trådlöst LAN kort, ni kan kontakta A-Link teknisk hjälp för vidare instr uktioner , webbsidan http://www.a-link.com , telefon 0600-4102 0 (2,67€/min + local nätverks avgift) eller epost...
  • Page 48 A-Link Europe Ltd, P.O.B OX 3, FI-02941 Espoo, Finland Teknisk hjälp : +358-600- 41020 ( 2,67€ / min + local nätverks avgift) Internet : http://www.a-link.com Epost : techsupport@a-link.com Alla rättigheter reserverade Copyright © 2007 A-link Europe Ltd 7f19T RoadRunner 24AP(i+)
