  • Page 1: User Manual

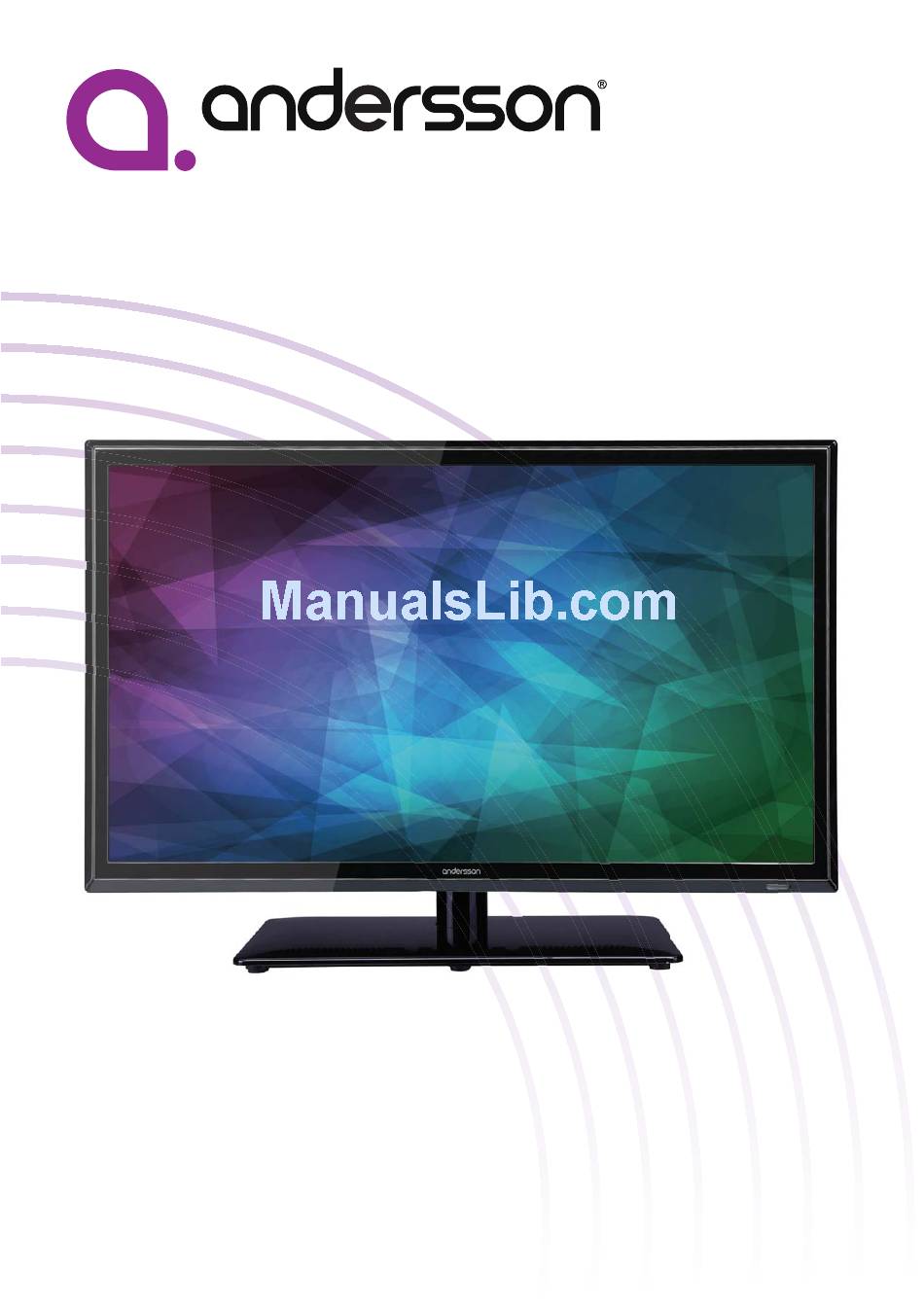

    LED22010FHD PVR | 22 inch LED-TV User manual English | Svenska | Norsk...

  • Page 3: Table Of Contents

    Content / Innehåll / Innhold English Caution ..........................4 Safety Information ......................5-8 Product Introduction ......................9 Connections ........................10 Remote Control ......................11-12 Basic Operation ........................13 OSD Menu........................14-21 Multimedia Operation ....................22-25 Recording Operation ....................26-28 Maintenance and Service ..................... 29-31 Svenska Varning ..........................

  • Page 4: Caution

    Caution WARNING TO PREVENT DAMAGE WHICH MAY RESULT IN FIRE OR ELECTRIC SHOCK HAZARD, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE. intended to alert the user to the presence of un-insulated “dangerous voltage” a risk of electric shock to the persons. The exclamation point within an equilateral triangle is intend to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

  • Page 5: Safety Information

    Safety Information The following precautions are divided into The purpose of these precautions “Warnings“ and “Cautions“. is to ensure user safety and prevent property damage. Warning: Ignoring this precaution may result in death or serious injury. Be sure to read and observe all safety Caution: Ignoring this precaution may result precautions.
  • Page 6 Safety Information Warnings Do not touch the power Do not use a damaged Do not plug several Insert the power plug plug with wet hands. power cord or plug or devices into the same fully into the outlet. A Doing so may result in a loose outlet.
  • Page 7 Safety Information Warnings Do not place containers Do not place the unit Do not use or store Do not place the unit on an where it is exposed to unstable surface, such as vases, soft drink cans, or rain, excessive moisture materials near the unit.
  • Page 8 Safety Information Warnings Disconnect the power cord Do not insert any metal Do not allow children to Never disassemble or from the wall outlet during a objects, such as a climb or hang on the unit. modify the unit in any lightning storm.

  • Page 9: Product Introduction

    Product Introduction SOURCE Display the input source menu. MENU Display/exit the OSD menu. CH+/- Step through channels. VOL+/- Adjust the volume. POWER Turn on/standby the TV set. LED Indicator Remote Control Receiver (IR) (keep clear) Infrared Receiver (IR): Receives IR signals from the remote control. The effective receiving range for the signal is 5-8 meters from the front of the remote control window, and 30°...

  • Page 10: Connections

    Connections CA module must be installed with Boxer/RiksTV logo away from your TV. The smart card must be installed as shown below. MINI SCART POWER HDMI PC-IN COAX YPbPr POWER: Connect to the power supply with the mains adaptor. HDMI: Connect them to the HDMI of DVD player or other equipment. VGA: For PC display.

  • Page 11: Remote Control

    Remote Control The remote control is using Infrared (IR). Point it towards the front of the TV. The remote control may not work correctly if it is operated out of range or out of angle. POWER: Turnthe TV on/standby. MUTE: Press to mute the sound, press again or press VOL+ to unmute.
  • Page 12 Remote Control TV/RADIO: To switch to TV or Radio state in DTV mode. FAV: Display the favorite program list. CH.LIST: Display the channel list. REC : Press to start record the program in DTV mode. SUBTITLE: Turn the subtitle display on/off in DTV mode. REC.LIST: Record List.

  • Page 13: Basic Operation

    Basic Operation Power on/off 1. Connect to the power supply with the power cord. 2. To turn on the TV, press POWER button on the TV or remote control. To turn off the TV, press POWER button on the TV or remote control. Input Source Select Press SOURCE button on the TV set or remote control to display the SCART...

  • Page 14: Osd Menu

    OSD Menu 1. Picture Menu Description Picture Mode: Select your desired picture mode from Dynamic, Standard, Mild and User. Brightness: Adjust image brightness level. Contrast: Adjust image contrast. Sharpness*: Adjust the sharpness (cannot be changed in VGA/PC mode). Colour: Adjust image colour from black and white. Tint: Control the tint in NTSC mode (only in USA).
  • Page 15 OSD Menu 2. Sound Menu Description Sound Mode: Select your desired sound mode from Standard, Movie, Music, Speech and User. Bass: Adjust the level of the lower-pitched sounds. Treble: Adjust the level of the higher-pitched sounds. Balance: Adjust the audio output between left and right speakers. Surround: Turn on/off the surround sound function.
  • Page 16 OSD Menu 3. Channel Menu (in ATV/DTV mode) Description Move Channel Management: Enter the Channel Management menu to edit the channels. Delete: Press RED button to sign the channels you want to delete, it will hint you when you exit. Lock: You must set the “Lock enable”...
  • Page 17 OSD Menu Favorite Management: Add or remove favorite channels by the colour buttons. Up to 4 favorite lists are available, RED-Fav1, GREEN-Fav2, YELLOW-Fav3, BLUE-Fav4. Country: Select the country. When the Child Lock is activated, please enter the Password (Lock Password in Feature Menu) to start Auto and Manual Search.
  • Page 18 OSD Menu ATV Manual Search: Enter the ATV Manual Search menu. Current Channel: Select the Current Channel for manual searching. Search: Press OK button to enter the Search menu, and manually search the frequency by < / > button. Fine Tune: Press OK button to enter the Fine Tune menu, and fine tune the frequency by <...
  • Page 19 OSD Menu 4. Feature Menu Description Lock: This menu allows you to lock certain features of the television so that they cannot be used or viewed. For example if you do not want certain channels viewed by children or if the television is to be used in a hotel and you want certain channels locked.
  • Page 20 OSD Menu Hotel Mode: Enter the Hotel Setting menu. Hotel Lock: Turn on/off the Hotel Lock function. Channel Lock: Disable/enable the Channel Menu in OSD. Picture Lock: Disable/enable the Picture Menu in OSD. Sound Lock: Disable/enable the Sound Menu in OSD. Feature Lock: Disable/enable the Feature Menu in OSD.

  • Page 21: Osd Menu

    OSD Menu 5. Setup Menu Description OSD Timer: Lets you adjust the viewing time of the On Screen Menu displayed on your screen before disappearing. Auto SCART: The TV will be changed to SCART source automatically when you connect the TV to the SCART device (providing it is fully in compliance with Euro 21 pin SCART). PC Setup: Change the PC Settings in PC mode.

  • Page 22: Multimedia Operation

    Multimedia Operation Basic Operation 1) Press the SOURCE button on the remote control to display the Input Source Menu. Select Media Source by the buttons and press OK button to enter the Multimedia Menu as shown below. SCART YPBPR HDMI Media 2) Insert USB device and select the Media Mode between Photo, Music, Movie and eBook.
  • Page 23 Multimedia Operation Basic Operation 3) Press button to select the USB device and press OK button to enter the file list as shown below. Return to device list Preview File list Information Hints Press buttons to move (press OK button to select the file or open the folder). Press RED button to delete the file.
  • Page 24 Multimedia Operation 1. Photo Play photo Press </> button to select the option on the table, and press OK button to change. Note: You can press OK button to display the option table when it disappears. Play/Pause the photo playing. Stop and exit the full screen program.
  • Page 25 Multimedia Operation 3. Movie Play movie Press button to select the option on the table, and press OK button to change. Note: You can press OK button to display the option table when it disappears. Play/Pause the movie playing. Stop and exit the full screen program. Play fast backward or forward.
  • Page 26 Recording Operation PVR settings Press the MENU button to select Feature-PVR/Timeshift menu, press OK button to enter the menu as below. 1) Record File format Select Record File Format mode from TS and PS for storing in the USB device. 2) Partition Select USB device information Format: Press RED button to format the selected USB device.
  • Page 27 Recording Operation 5) Record List Display the Record List Menu. Delete: Press RED button to delete the selected recording plan. 6) Recorder Start Press OK button to start recording, as the function of the REC button on the remote control. EPG and Timer Recording Press EPG button on the remote control to display EPG menu.

  • Page 28: Recording Operation

    Recording Operation Recording Press REC button on the remote control to start recording in DTV mode, and the TV will give you a hint. Select “OK” item, and press OK to start recording, there will be a sign on the screen. Note: a) Please make sure the USB device is inserted to the TV.

  • Page 29: Maintenance And Service

    Maintenance and Service Simple Troubleshooting If the display fails or performance dramatically deteriorates, check the display in accordance with the following instructions. Remember to check the peripherals to pin point the source of the failure. If the display still fails to perform as expected, please contact the store where the product was purchased.
  • Page 30 Maintenance and Service Technical – LED22010FHD PVR Panel Panel 22” Screen Size 476.64 (H) x 268.11(V) Display Area 1920(H) x 1080(V) Display Res 178(H)/160(V)(CR>10) Viewing Angle 16: 9 Aspect 0.3(H) x 0.3(V) Pixel pitch (H/V) 250nits Brightness 1000:1 Contrast Response 16.7M...

  • Page 31: Maintenance And Service

    Maintenance and Service USB Multimedia Playback Format Codec File Media Ext. Remark Video Audio Max Solution:1920x1080 .mpg MPEG-1, MPEG-2 Max Data Rate:40 Mbps Xvid, MJPEG, .avi MPEG-4 SP/ASP, H.264 Max Solution:1920x1080 MPEG-2,H.264 MP3, WMA, AAC, MPEG-4 SP/ASP, Movie .mov/ AC3,PCM .mkv H.264 Max Data Rate:20 Mbps...
  • Page 32 Annual energy consumption is calculated on the basis of the On-mode(Home, Standard-mode) power consumption, operating 4 hours a day and 365 days a year (measured according to IEC 62087 Ed.2). The power consumption of On-mode varies depending on setting the TV displays. Screen Resolution: 1920(H) x 1080(V) Peak Luminance Ratio Mercury content...

  • Page 33: Varning

    Varning VARNING VARNING RISK FÖR ELCHOCK ÖPPNA EJ FÖR ATT FÖRHINDRA SKADA, ELD ELLER ELCHOCK - UTSÄTT ALDRIG TV:N FÖR REGN VARNING: FÖR ATT FÖRHINDRA RISK AV ELCHOCK, ÖPPNA ALDRIG HÖLJET (ELLER BAKSTYCKET). DET ELLER FUKT. FINNS INGA DELAR INUTI TV:N SOM ANVÄNDAREN SJÄLV KAN LAGA.
  • Page 34 Säkerhetsföreskrifter Följande varningar är indelade i kategorierna Meningen med dessa varningar är ”Varningar” och ”Akta”. att vara säker på att användaren hanterar TV:n på ett säkert och bra Varning: Följs inte detta kan det leda till sätt. allvarlig personskada eller dödsfall. Var noga med att läsa Akta: Följs inte detta kan det leda till igenom manualen och...

  • Page 35: Säkerhetsföreskrifter

    Säkerhetsföreskrifter Varning Rör aldrig vid ström- Använd aldrig en Koppla in elkontakten kontakten med våta trasig strömkabel eller produkter till samma ordentligt i väggen. En händer. Det kan leda till elkontakt. Det kan leda uttag. Det kan leda till att lös eller felaktigt elchock.
  • Page 36 Säkerhetsföreskrifter Varning Placera aldrig behållare Placera aldrig TV:n på Förvara eller använd Placera aldrig TV:n på en med vätskor så som en plats där den kan aldrig brandfarliga ostabil yta; som en dålig blomvaser, läskburkar eller utsättas för regn, hög produkter nära TV:n.
  • Page 37 Säkerhetsföreskrifter Varning Koppla ur TV:n från vägg- För inte in några Låt aldrig barn klättra Plocka aldrig isär eller kontakten under åskoväder. metallföremål som eller hänga på TV:n. TV:n förändra TV:ns delar. Görs det inte kan det leda till skruvmejsel, gem kan falla över på...

  • Page 38: Produktintroduktion

    Produktintroduktion SOURCE Tryck på den här knappen för att öppna menyn för signalkälla. MENU Tryck på den här knappen för att öppna skärmmenyn. Tryck en gång till för att stänga menyn. CH+/- Tryck på den här knappen för att växla kanal. VOL+/- Tryck på...

  • Page 39: Baksidans Anslutningar

    Baksidans anslutningar CA Modulen skall installeras med Boxer-/RiksTV loggans sida ut från din tv. Programkortet skall installeras enligt bilden nedan. MINI POWER HDMI SCART PC-IN COAX YPbPr POWER: Anslut till strömförsörjningen (12V DC ). HDMI: Ingång för HDMI från till exempel Blu-ray-spelare m.m. VGA: Anslut datorn till datorns analoga monitorutgång (D-subkontakt med 15 stift).

  • Page 40: Fjärrkontroll

    Fjärrkontroll Fjärrkontrollen använder infraröda vågor (IR). Peka med den mot TV:n. Det är inte säkert att fjärrkontrollen fungerar bra om den används utanför det rekommenderade avståndet eller vinkeln. POWER: Slå på TV:n eller ställ den i standbyläge. MUTE: Tryck en gång för att stänga av ljudet och tryck igen eller tryck på VOL+ för att sätta på...

  • Page 41: Fjärrkontroll

    Fjärrkontroll TV/RADIO:För att växla till TV eller Radio stat i DTV-läge. FAV: Visa listan med favoritprogram. CH.LIST: Visa programlistan. REC : Starta inspelning av ett program i DVB-läge. SUBTITLE: Aktivera eller avaktivera visning av undertext i DTV. REC.LIST: Inspelningslista. TV/TXT: Slå på/stäng av text-TV. CANCEL: Avbryt visning av text-TV.

  • Page 42: Grundfunktioner

    Grundfunktioner Slå på/stäng av 1. Koppla spelaren till vägguttaget med nätkabeln. 2. För att slå på TV:n, tryck på POWER-knappen på TV:n eller fjärrkontrollen. För att stänga av TV:n, tryck på POWER-knappen på TV:n eller fjärrkontrollen. Välja källa SCART Tryck på SOURCE-knappen på TV:n eller fjärrkontrollen för att visa menyn YPBPR för källa och använd knappen CH+/- på...

  • Page 43: Osd-Meny

    OSD-meny 1. Bildmeny Beskrivning Bildläge: Välj mellan Dynamic, Standard, Mild och User. Ljusstyrka: Justera bildens allmänna ljusstyrka. Kontrast: Ändra kontrasten mellan bildens ljusa och mörka partier. Skärpa*: Öka skärpan för att se skarpa kanter på bilden och minska skärpan för att göra kanterna mjukare. Färg: Ändra färg från svart och vitt.
  • Page 44 OSD-meny 2. Ljudmeny Beskrivning Ljudläge: Välj önskat ljudläge; standard, film, musik, tal och personlig. Bas: Justera basljudens styrka. Diskant: Justera diskantljudens styrka. Balans: Ställ in balansen mellan vänster och höger ljudutgång. Surround: Slå på eller stäng av surroundfunktionen. Auto Volume Level (AVL): Volymen för alla källor kommer upprätthållas när funktionen är på.
  • Page 45 OSD-meny 3. Kanalmeny (i ATV/DTV-läge) Beskrivning Move Kanalhantering: Gå till kanalhanteringsmenyn för att redigera kanalerna. Radera: Tryck på den RÖDA knappen för att markera de kanaler du till radera. Du får en uppmaning när du avslutar. Lås: Du måste aktivera låsfunktionen (funktion-lås-lås aktiverat) för att detta ska fungera. Tryck på...
  • Page 46 OSD-meny Favorithantering: Lägg till eller ta bort favoritkanaler genom att använda de färgade knapparna. Upp till fyra favoritlistor finns tillgängliga; röd – Fav1, grön – Fav2, gul – Fav3, blå – Fav4. Land: Välj land. När barnlåset är aktiverat, vänligen ange lösenordet (låslösenordet i funktionsmenyn) för att starta automatisk och manuell sökning.
  • Page 47 OSD-meny ATV manuell sökning: Gå till menyn för ATV manuell sökning. Aktuell kanal: Välj aktuell kanal för manuell sökning. Sök: Tryck på OK-knappen för att komma till sökmenyn och sök manuellt efter frekvens med < / >-knappen. Fininställning: Tryck på OK-knappen för att nå menyn för fininställningar och finjustera frekvensen med <...
  • Page 48 OSD-meny 4. Funktionsmeny Beskrivning Lås: Denna meny låter dig låsa vissa TV-funktioner så de inte kan användas eller visas. Exempelvis om du inte vill att vissa kanaler ska vara tillgängliga för barn eller om TV:n ska användas på ett hotell och du vill låsa vissa kanaler. När du går till låsmenyn får du en förfrågan om lösenord –...
  • Page 49 OSD-meny Hotelläge: Gå till menyn för hotellägesinställningar. Hotellås: Slå på/av hotellåsfuktionen. Kanallås: Slå på/av kanalmenyn i OSD:n. Bildlås: Slå på/av bildmenyn i OSD:n. Ljudlås: Slå på/av ljudmenyn i OSD:n. Funktionslås: Slå på/av funktionsmenyn i OSD:n. Inställningslås: Slå på/av inställningsmenyn i OSD:n. Knapplås: Slå...

  • Page 50: Osd-Meny

    OSD-meny 5. Inställningar Beskrivning Menytimer: Låter dig justera visningstiden för menyn som visas på din TV-skärm innan den försvinner. Auto-SCART: TV:n ändrar till SCART-källan automatiskt när du kopplar TV:n till en SCART -enhet (förutsatt att den passar med en SCART 21-stifts). PC-inställning: Ändra PC-inställningarna i PC-läge.

  • Page 51: Använda Multimedia

    Använda multimedia Grundfunktioner 1) Tryck på SOURCE-knappen på fjärrkontrollen för att visa menyn för källa. Välj mediakälla -knapparna och tryck på OK-knappen för att gå till multimediamenyn som visas nedan. SCART YPBPR HDMI Media 2) Anslut USB-enheten och välj medialäge mellan foto, musik, film och e-bok. Därefter hittar du namnet på...
  • Page 52 Använda multimedia Grundfunktioner 3) Tryck på -knappen för att välja USB-enheten och tryck på OK-knappen för att gå till fillistan som visas nedan. Återgå till listan med enheter Förhandsvisning Fillista Information Hänvisning Tryck på -knapparna för att flytta (tryck på OK-knappen för att välja fil eller öppna mapp). Tryck på...
  • Page 53 Använda multimedia 1. Foto Visa foton. Tryck på </>-knappen för att välja alternativet i tabellen och tryck på OK-knappen för att ändra. Obs! Du kan trycka på OK-knappen för att visa tabellen med alternativ om den försvunnit. Spela/Pausa fotovisningen. Stoppa och avsluta fullskärmsprogrammet. Visa föregående eller nästa fil direkt.

  • Page 54: Använda Multimedia

    Använda multimedia 3. Film Spela upp film. Tryck på -knappen för att välja alternativet i tabellen och tryck på OK-knappen för att ändra. Obs! Du kan trycka på OK-knappen för att visa tabellen med alternativ om den försvunnit. Spela/pausa filmen som spelas. Stoppa och avsluta fullskärmsprogrammet.

  • Page 55: Inspelning

    Inspelning PVR-inställningar Tryck på MENU-knappen för att välja funktion-PVR/Timeshift-menyn och tryck på OK-knappen för att gå till menyn enligt vad som visas nedan. 1) Filformat för inspelning Välj filformat för inspelning från TS och PS för lagring på USB-enheten. 2) Partitionsval USB-enhetsinformation Format: Tryck på...
  • Page 56 Inspelning 5) Inspelningslista Visa menyn för inspelningslistan. Radera: Tryck på RÖD knapp för att ta bort den valda inspelningsplanen. 6) Inspelningsstart Tryck på OK-knappen för att starta inspelningen. Samma funktion som REC-knappen på fjärrkontrollen. EPG och timerinspelning Tryck på EPG-knappen på fjärrkontrollen för att visa EPG-menyn. EPG mode: Tryck på...
  • Page 57 Inspelning Inspelning Tryck på REC-knappen på fjärrkontrollen för att starta en inspelning i DTV-läget och TV:n kommer ge dig en hänvisning. Välj “OK” och tryck på OK för att start inspelningen; en symbol visas på skärmen. OBS: a) Vänligen kontrollera att USB-enheten är ansluten till TV:n. b) Vänligen kontrollera att hastigheten och det lediga utrymmet i USB-enheten är tillräckligt.

  • Page 58: Användning Och Underhåll

    Användning och underhåll Enkel felsökning Om skärmen inte fungerar eller bildkvaliteten blir betydligt sämre; kontrollera skärmen enligt nedanstående instruktioner. Kom ihåg att även kolla kringutrustning för att hitta källan till felet. Om du fortfarande upplever problem; vänligen kontakta butiken där du köpte TV:n. Ingen ström - Kontrollera alla anslutningar till TV:n.
  • Page 59 Användning och underhåll – Modell： LED22010FHD PVR Panel Panel 22” Screen Size 476.64 (H) x 268.11(V) Display Area 1920(H) x 1080(V) Display Res 178(H)/160(V)(CR>10) Viewing Angle 16: 9 Aspect 0.3(H) x 0.3(V) Pixel pitch (H/V) 250nits Brightness 1000:1 Contrast Response 16.7M...

  • Page 60: Användning Och Underhåll

    Användning och underhåll USB multimedia uppspelningsformat Codec File Media Ext. Remark Video Audio Max Solution:1920x1080 .mpg MPEG-1, MPEG-2 Max Data Rate:40 Mbps Xvid, MJPEG, .avi MPEG-4 SP/ASP, H.264 Max Solution:1920x1080 MPEG-2,H.264 MP3, WMA, AAC, MPEG-4 SP/ASP, Movie .mov/ AC3,PCM .mkv H.264 Max Data Rate:20 Mbps MPEG-1...
  • Page 61 Den årliga energiförbrukningen beräknas utifrån att enheten är påslagen (hemma, standardläge) 4 timmar om dagen och 365 dagar om året (uppmätt enligt IEC 62087 Ed.2). Energiförbrukningen i påslaget läge varierar beroende på inställningarna för TV-skärmen. ： 1920(H) x 1080(V) Peak Luminance Ratio Mercury content Presence of Lead Standby Mode(w)

  • Page 62: Forsiktig

    Forsiktig! FORSIKTIG ADVARSEL FARE FOR ELEKTRISK STØT MÅ IKKE ÅPNES FOR Å UNNGÅ SKADER SOM KAN FØRE FORSIKTIG: FOR Å REDUSERE FAREN FOR TIL BRANN ELLER ELEKTRISK STØT, MÅ ELEKTRISK STØT MÅ DU IKKE FJERNE DEKSELET (ELLER BAKSIDEN) INGEN APPARATET IKKE EKSPONERES FOR REGN DELER SOM BRUKEREN KA UTFØRE SERVICE PÅ...

  • Page 63: Sikkerhetsinformasjon

    Sikkerhetsinformasjon Hensikten med disse Forholdsreglene nedenfor er delt i “Advarsel” og “Forsiktig”. forholdsreglene er å sørge for bruker- Advarsel: Hvis du ignorerer denne forholdsregelen, kan sikkerhet og forhindre det føre til død eller alvorlige skader. skade på eiendom. Forsiktig: Hvis du ignorerer denne forholdsregelen, kan Sørg for at du leser og det føre til skader på...
  • Page 64 Sikkerhetsinformasjon Advarsel Ikke ta på strømkontakten Ikke bruk en skadet Stikk strømkontakten med fuktige hender. Hvis strømledning eller en til samme stikkontakt. helt inn i stikkontakten. du gjør det, kan du få løs stikkontakt. Hvis du Hvis du gjør det, kan En løs kontakt eller en elektrisk støt.
  • Page 65 Sikkerhetsinformasjon Advarsel Ikke plasser gjenstander Ikke plasser enheten Ikke bruk eller oppbevar Ikke plasser enheten på som inneholder væske,f. på et sted der den brennbarteller lett eks. blomstervaser, brus- eksponeres for regn, høy antennelig materiale i ustabilt stativ, et bord som fuktighet eller olje.
  • Page 66 Sikkerhetsinformasjon Advarsel Koble fra strømmen ved å Ikke stikk metall- Ikke la barn klatre eller Du må aldri demontere trekke ut støpselet fra stik- gjenstander, f.eks. en henge på enheten. eller endre enheten på kontakten under tordenvær. skrutrekker, binders Enheten kan velte over noen måte.

  • Page 67: Presentasjon Av Produktet

    Presentasjon av produktet SOURCE Viser menyen for inngangskilde. MENU Viser/avslutter OSD-menyen. CH+/- Bla gjennom kanalene. VOL+/- Justere volumet. POWER Slå på TV-apparatet eller sette det i standby. LED-indikator Fjernkontrollmottaker (IR) (må ikke tildekkes) Infrarød mottaker (IR): Mottar IR-signaler fra fjernkontrollen. Den effektive mottaksrekkevidden for signalet er 5–8 meter fra fronten av fjernkontrollens vindu, og 30°...

  • Page 68: Tilkoblinger

    Tilkoblinger CA-modul må være installert med RiksTV/Boxer logo vekk fra TV- apparatet. Smartkortet må installeres som vist nedenfor. MINI POWER HDMI SCART PC-IN COAX YPbPr POWER: Koble til strømforsyningen med nettadapter. HDMI: Koble til HDMI-utgang på DVD-spiller eller annet utstyr. VGA: For tilkobling av PC.

  • Page 69: Fjernkontroll

    Fjernkontroll Fjernkontrollen bruker infrarøde signaler (IR). Rett den mot fronten av TV-en. Fjernkontrollen vil kanskje ikke virke som den skal hvis den brukes på for lang avstand eller med for stor vinkel i forhold til TV-en. POWER: Slå på / sett TV i standby. MUTE: Trykk for å...
  • Page 70 Fjernkontroll TV/RADIO：Å bytte til TV eller radio stat i DTV-modus. FAV: Vis favorittprogramliste. CH.LIST: Vis programliste. REC : Trykk for å starte opptak av program i DVB-modus. SUBTITLE: Slå på/av visning av undertekst i DTV. REC .LIST: Opptaksliste. TV/TXT: Slå på/av tekst-TV CANCEL:Avbryt visning av tekst-TV.

  • Page 71: Grunnleggende Bruk

    Grunnleggende bruk Strøm på/av 1. Koble til strømforsyningen med strømkabelen. 2. Slå på TV-en ved å trykke på POWER-knappen på TV-en eller fjernkontrollen. Slå av TV-en ved å trykke på POWER-knappen på TV-en eller fjernkontrollen. Valg av inngangskilde Trykk på SOURCE-knappen på TV-en eller fjernkontrollen for å vise menyen for inngangskilde, og bruk knappen CH+/- på...

  • Page 72: Osd-Meny

    OSD-meny 1. Picture-menyen (Bilde) Beskrivelse Bildemodus: Velg ønsket bildemodus: Dynamic (dynamisk), Standard, Mild (mild) eller User (bruker). Lysstyrke: Juster bildets lysskarphet. Kontrast: Juster bildets kontrast. Skarphet*: Juster bildeskarphet (kan ikke endres i VGA/PC-modus). Farge: Juster bildets farge fra svart/hvitt. Nyanse: Juster fargetone i NTSC-modus (bare i USA). Fargetemperatur: Velg en optimal fargetemperaturmodus som passer for dine øyne: Warm (varm), Cool (kjølig), Standard.
  • Page 73 OSD-meny 2. Sound-menyen (Lyd) Beskrivelse Lydmodus: Velg ønsket lydmodus: Standard, Movie (film), Music (musikk), Speech (tale) eller User (bruker). Bass: Juster nivået på lydene med mørkere tone. Diskant: Juster nivået på lydene med lysere tone. Balanse: Juster lydutgangen mellom venstre og høyre høyttaler. Surround: Slå...
  • Page 74 OSD-meny 3. Channel-menyen (Kanal) (i ATV/DTV-modus) Beskrivelse Move Kanaladminstrasjon:Gå til menyen kanaladminstrasjon for å redigere kanalene. Slett: Trykk på den RØDE knappen for å merke de kanalene du vil slette. Du får en melding når du avslutter. Lås: Du må sette ”Lock enable” (aktiver funksjonslås) til ON (på) for å aktivere denne funksjonen.
  • Page 75 OSD-meny Favorittbehandling: Legg til eller fjern favorittkanaler ved hjelp av fargeknappene. Opptil 4 favorittlister er tilgjengelige, RØD-Fav1, GRØNN-Fav2, GUL-Fav3, BLÅ-Fav4. Land: Velg land. Når barnelåsen er aktivert, vennligst tast inn passordet (låspassordet i Feature-menyen) for å starte automatisk og manuelt søk. Autosøk: Trykk på...
  • Page 76 OSD-meny Analog manuelt søk: Gå til menyen Analog manuelt søk. Gjeldende kanal: Velg gjeldende kanal for manuelt søk. Søk: Trykk på OK-knappen for å gå til Søk-menyen, og søk manuelt etter frekvens med < / >-knappen. Fininnstille: Trykk på OK-knappen for å gå til Fine Tune-menyen, og finjuster frekvensen med <...
  • Page 77 OSD-meny 4. Feature-menyen (Funksjon) Beskrivelse Lås: Med denne menyen kan du låse visse funksjoner på TV-en slik at de ikke kan brukes eller vises. Det kan f.eks. være at du vil unngå at barn ser på visse kanaler eller hvis TV-en skal brukes på...
  • Page 78 OSD-meny Hotellmodus: Gå til menyen Hotel Setting (hotellinnstilling). Hotellås: Slå på/av funksjonen Hotel Lock (hotellås). Kanallås: Deaktiver/aktiver Channel-menyen i OSD. Bildelås: Deaktiver/aktiver Picture-menyen i OSD. Lydlås: Deaktiver/aktiver Sound-menyen i OSD. Funksjonslås: Deaktiver/aktiver Feature-menyen i OSD. Oppsettslås: Deaktiver/aktiver Setup-menyen i OSD. Nøkkellås: Deaktiver/aktiver knappene på...
  • Page 79 OSD-meny 5. Setup-menyen (Oppsett) Beskrivelse OSD Timer: Lar deg justere den tiden skjermmenyen vises på skjermen før den forsvinner igjen. Auto SCART: TV-en bytter automatisk til SCART-kilden når du kobler den til SCART-enheten (forutsatt at den er i samsvar med Euro 21-pinners SCART). PC-oppsett: Endre PC-innstillingene i PC-modus.

  • Page 80: Bruk Av Multimedia

    Bruk av multimedia Grunnleggende bruk 1) Trykk på SOURCE-knappen på fjernkontrollen for å vise menyen Input Source (inngangskilde). Velg Media Source (mediekilde) med -knappene og trykk på OK-knappen for å gå til Multimedia-menyen som vist nedenfor. SCART YPBPR HDMI Media 2) Sett inn USB-enheten og velg Media Mode (mediemodus).
  • Page 81 Bruk av multimedia Grunnleggende bruk 3) Trykk på -knappen for å velge USB-enheten og trykk så på OK-knappen for å gå til fillisten som vist nedenfor. Gå tilbake til enhetslisten Forhåndsvisning Filliste Informasjon Tips Trykk på -knappene for å bla (trykk på OK-knappen for å velge filen eller åpne mappen). Trykk på...
  • Page 82 Bruk av multimedia 1. Photo (Foto) Vise foto Trykk på </>-knappen for å velge alternativet i tabellen, og trykk på OK-knappen for å endre. Merk: Du kan trykke på OK-knappen for å vise tabellen med alternativer når den forsvinner. Starte/pause fotovisningen. Stoppe og avslutte fullskjermprogrammet.
  • Page 83 Bruk av multimedia 3. Movie (Film) Avspille film Trykk på / -knappen for å velge alternativet i tabellen, og trykk på OK-knappen for å endre. Merk: Du kan trykke på OK-knappen for å vise tabellen med alternativer når den forsvinner. Starte/pause filmavspillingen.
  • Page 84 Opptak PVR-innstillinger Trykk på MENU-knappen for å velge Feature-PVR/Timeshift-menyen, og trykk deretter på OK-knappen for å gå til menyen som vist nedenfor. 1) Opptaksfilformat (Record File Format) Velg filformat for opptak, TS eller PS, for lagring i USB-enheten. 2) Partisjonsvalg (Partition Select) Informasjon om USB-enheten Format: Trykk på...
  • Page 85 Opptak 5) Opptaksliste (Record List). Vis Record List-menyen. Slette: Trykk på den RØDE knappen for å slette den valgte opptaksplanen. 6) Opptaksstart (Recorder Start) Trykk på OK-knappen for å starte opptaket. Dette er samme funksjon som REC-knappen på fjernkontrollen. EPG og Timer Recording Trykk på...

  • Page 86: Opptak

    Opptak Opptak Trykk på REC-knappen på fjernkontrollen for å starte opptak i DTV-modus. TV-en vil da gi deg et tips. Velg "OK", og trykk deretter på OK for å starte opptaket. Det vises da et symbol på skjermen. Merk: a) Kontroller at USB-enheten er koblet til TV-en. b) Kontroller at USB-enheten har tilstrekkelig hastighet og nok ledig plass.

  • Page 87: Vedlikehold Og Service

    Vedlikehold og service Enkel feilsøking Hvis det ikke vises noe på TV-en eller kvaliteten blir betydelig dårligere, sjekk TV-en ved å følge instruksjonene nedenfor. Husk å sjekke tilkoblet utstyr for om mulig å finne feilkilden. Hvis TV-en fremdeles ikke fungerer som forventet, vennligst kontakt butikken der produktet ble kjøpt. Ingen strøm - Sjekk alle tilkoblinger til TV-en.
  • Page 88 Vedlikehold og service – LED22010FHD PVR Panel Panel 22” Screen Size 476.64 (H) x 268.11(V) Display Area 1920(H) x 1080(V) Display Res 178(H)/160(V)(CR>10) Viewing Angle 16: 9 Aspect 0.3(H) x 0.3(V) Pixel pitch (H/V) 250nits Brightness 1000:1 Contrast Response 16.7M...

  • Page 89: Vedlikehold Og Service

    Vedlikehold og service USB multimedia avspillingsformatet Codec File Media Ext. Remark Video Audio Max Solution:1920x1080 .mpg MPEG-1, MPEG-2 Max Data Rate:40 Mbps Xvid, MJPEG, .avi MPEG-4 SP/ASP, H.264 Max Solution:1920x1080 MPEG-2,H.264 MP3, WMA, AAC, MPEG-4 SP/ASP, Movie .mov/ AC3,PCM .mkv H.264 Max Data Rate:20 Mbps MPEG-1...
  • Page 90 Årlig energiforbruk beregnes på grunnlag av strømforbruket til På-modusen (Hjemme, Standard-modus), som brukes 4 timer om dagen og 365 dager i året. (Målt i henhold til IEC 62087 utg. 2) Strømforbruket til På-modusen varierer avhengig av innstillingen som TV-apparatet viser. Skjermoppløsning: 1920(H) x 1080(V) Peak Luminance Ratio Kvikksølvinnhold...
  • Page 92 Bockasjögatan 12 50430 Borås Sweden...
