Winmate M101BC Service Manual
  1. Manuals
  2. Brands
  3. Winmate Manuals
  4. Tablet
  5. M101BC
  6. Service manual

Winmate M101BC Service Manual

10.1" rugged tablet
Hide thumbs Also See for M101BC:
Table of Contents

Advertisement

Quick Links

Part No
Product Name



Product Name：10.1" Rugged Tablet

(DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION)

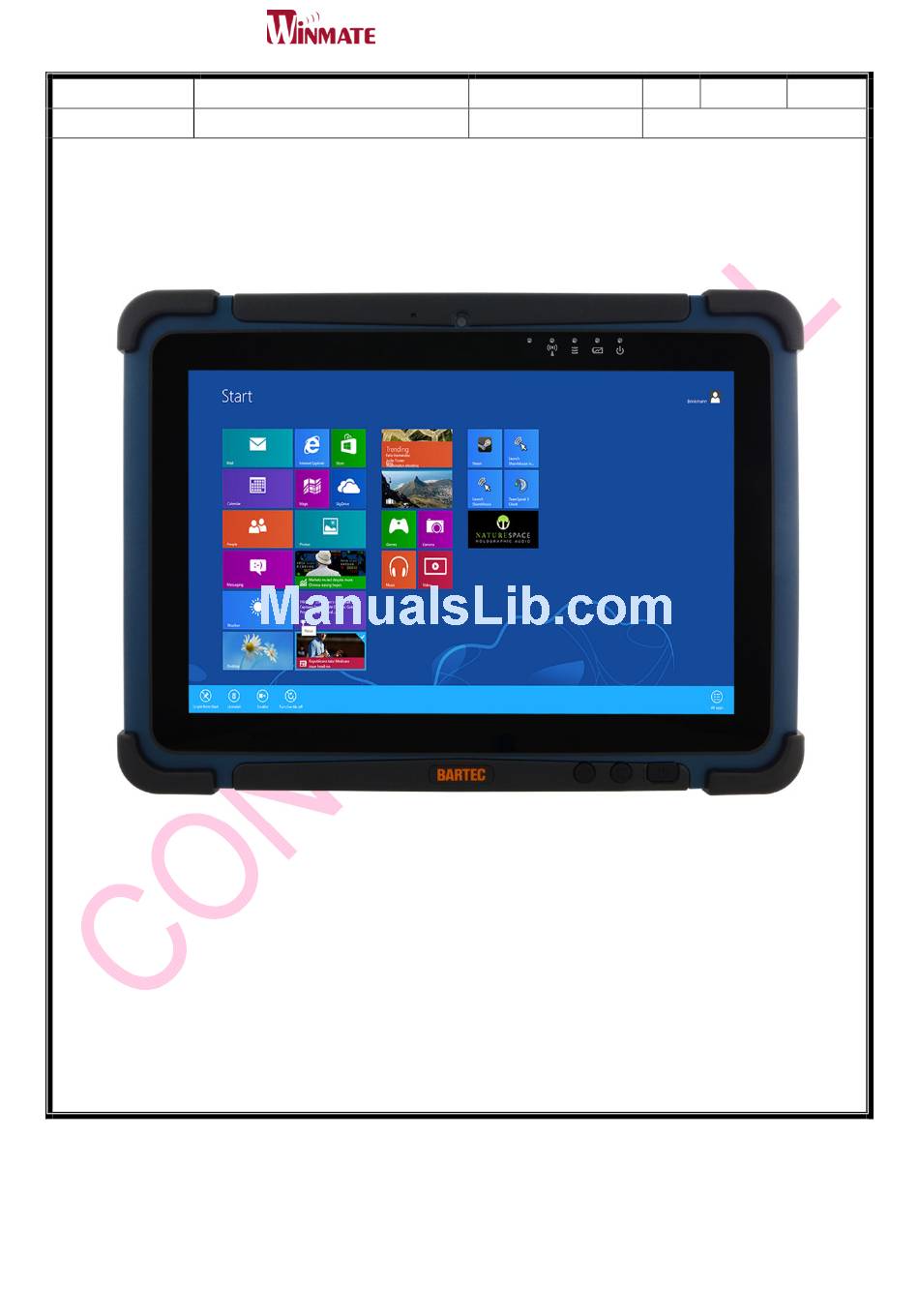

FMRD033C
  SERVICE MANUAL
98TP10I8Z00E
10.1" Rugged Tablet
Model Name: M101BC
Revision 110
Model Name
1

Station

M101BC


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M101BC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Winmate M101BC

Summary of Contents for Winmate M101BC

  • Page 1   SERVICE MANUAL  Part No  98TP10I8Z00E  Revision 110    Station    Product Name  10.1” Rugged Tablet  Model Name  M101BC          Product Name：10.1” Rugged Tablet  Model Name: M101BC    (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 2   SERVICE MANUAL  Document History  Item  Date  Revision  Description  1  2014.12.03  1.0  New Document Released  1) Electric Screwdriver Torque Calibration Standard Procedure 2  2014.12.16  1.1    Board Dispensing Standard Operation Procedure  3        4        5        6        7        8       ...

  • Page 3: Table Of Contents

      SERVICE MANUAL  Table of Contents   Section 1: Exploded‐view Drawing ........................  5   Section 2: Spare Parts List for Service  ......................  6   Section 3: Trouble Shooting Flowchart  ......................  7   Chapter 3.1 No Boot ............................  7   Chapter 3.2 No OS Loading  ..........................  8   Chapter 3.3 Panel Malfunction  ........................  9   Chapter 3.4 Charging/Discharging Malfunction ..................  1 0  Chapter 3.5‐Touch Malfunction  ........................  1 1  Chapter 3.6 ‐Front/Rear Camera Malfunction  .....................  1 2  Chapter 3.7 WiFi/BT Malfunction ........................ ...
  • Page 4   SERVICE MANUAL      (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 5: Section 1: Exploded-View Drawing

      SERVICE MANUAL  Section 1: Exploded‐view Drawing                    (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 6: Section 2: Spare Parts List For Service

      SERVICE MANUAL  Section 2: Spare Parts List for Service      Item  Part Number  Spare Part  Note  1  98S010A0000X  Front Cover    2  98K010A00016  Rear Cover    3  98K000A0004N  M/B Kit    4  76E064300502  SSD 64GB    4  76E128300501  SSD 128GB    5  72MB4GA0001G  RAM 4GB    5  72MB8GA0000G  RAM 8GB    6  9B0000000298  WiFi+BT Card   ...

  • Page 7: Section 3: Trouble Shooting Flowchart

      SERVICE MANUAL  Section 3: Trouble Shooting Flowchart  Chapter 3.1 No Boot              (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 8: Chapter 3.2 No Os Loading

      SERVICE MANUAL  Chapter 3.2 No OS Loading          (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 9: Chapter 3.3 Panel Malfunction

      SERVICE MANUAL  Chapter 3.3 Panel Malfunction      (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 10: Chapter 3.4 Charging/Discharging Malfunction

      SERVICE MANUAL  Chapter 3.4 Charging/Discharging Malfunction          (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 11: Chapter 3.5-Touch Malfunction

      SERVICE MANUAL  Chapter 3.5‐Touch Malfunction          (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 12: Chapter 3.6 -Front/Rear Camera Malfunction

      SERVICE MANUAL  Chapter 3.6 ‐Front/Rear Camera Malfunction          (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 13: Chapter 3.7 Wifi/Bt Malfunction

      SERVICE MANUAL  Chapter 3.7 WiFi/BT Malfunction          (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 14   SERVICE MANUAL  Chapter 3.8 ‐WWAN Malfunction            (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 15: Chapter 3.9 Gps Malfunction

      SERVICE MANUAL  Chapter 3.9 GPS Malfunction            (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 16: Chapter 3.10 -Usb Malfunction

      SERVICE MANUAL  Chapter 3.10 ‐USB Malfunction        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 17: Chapter 3.11- Audio Jack Malfunction

      SERVICE MANUAL  Chapter 3.11‐ Audio Jack Malfunction      (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 18   SERVICE MANUAL  Chapter 3.12-Speaker Malfunction        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 19   SERVICE MANUAL  Chapter 3.13 ‐2D Barcode Reader Malfunction            (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 20: Section 4: Replacement Procedure

      SERVICE MANUAL  Section 4: Replacement Procedure  Replace Rear Cover Kit (I)        STEP 1 Item  Material details:          Step  Assembly operations Description:  Unlock battery latch (marked in orange),  1  take out the battery.  Remove Touch Pen, then release the  2  screws (marked in yellow and blue).      Sequence  Important note:  1  None    STEP 2     (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 21   SERVICE MANUAL  Replace Rear Cover Kit (II)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Release Panel cable from the  1  motherboard, such as in red box  Release Touch cable from the  2  motherboard, as in the blue box.  3  Remove front Bezel Kit.    STEP 2   Sequence  Important note:  1  None    STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 22   SERVICE MANUAL  Replace Rear Cover Kit (III)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Plug Touch cable in to Touch connector  1  such as in the blue box on the  motherboard,  Plug Panel cable in to the motherboard  2  connector such as in the red box  Using round pan Philips head screws  STEP 2 with M3x5mm (yellow ones) and  3  M2x4mm (blue ones) to fix real cover kit  on the front bezel kit, then, put the  touch pen into the pen slot.      Sequence  Important note:  1  None      STEP 3  ...
  • Page 23   SERVICE MANUAL  Replace Rear Cover Kit (IV)      STEP 1 Item  Material details:          Step  Assembly operations Description:：  Place the battery into the battery bay.  1  Lock battery latches.          Sequence  Important note:  1  None        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 24: Replace Front Bezel Kit

      SERVICE MANUAL  Replace Front Bezel Kit (I)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Unlock battery latch (marked in orange),  1  then take out the battery.  Remove Touch Pen, then release the  2  screws, such as in the yellow & blue  circles      Sequence  Important note:  1  None  STEP 2         (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 25   SERVICE MANUAL  Replace Front Bezel Kit (II)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Release Panel cable from the  1  motherboard (marked in red).  Release Touch cable from the  2  motherboard (marked in blue).  3  Removed "Front Bezel Kit"      STEP 2   Sequence  Important note:  1  None      STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 26   SERVICE MANUAL  Replace Front Bezel Kit (III)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Plug Touch cable in to Touch connector  1  (marked in blue) on the motherboard.  Plug Panel cable in to the motherboard  2  connector (marked in red).  Using round pan Philips head screws  with M3x5mm (yellow ones) and    3  M2x4mm (blue ones) to fix rear cover kit  STEP 2 on the front bezel kit, then, put the  touch pen into the pen slot.      Sequence  Important note:  1  None    STEP 3    ...
  • Page 27   SERVICE MANUAL  Replace Front Bezel Kit (IV)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Place the battery in to the battery bay.  1  Lock latches.          Sequence  Important note:  1  None        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 28: Replace Wifi&Bt Module

      SERVICE MANUAL  Replace WIFI&BT Module (I)      STEP 1 Item  Material details:          Step  Assembly operations Description:  unlock battery latches (marked in  1  orange), take out the battery  Remove Touch Pen, and then remove  2  the screws (marked in yellow and blue).      Sequence  Important note:  1  None  STEP 2       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 29   SERVICE MANUAL  Replace WIFI&BT Module (II)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Release Panel cable from motherboard  1  (marked in red).  Release Touch cable from motherboard  2  (marked in blue).  Remove「Front Bezel Kit」and replaced  3  WIFI&BT Module Card, (marked in  STEP 2 orange).    *Refer to important note 1      Sequence  Important note:  Main antenna connection wire is  green; AUX antenna connection wire  is yellow. The detailed setting of the  1  main and AUX antennas for WIFI&BT  modules is shown on the following  page.   ...
  • Page 30   SERVICE MANUAL  Replace WIFI&BT Module (III)        STEP 1 Item  Material details:  A   (WPER – 101GN)  9B0000000286 B   (Intel 6235)  9B0000000298 C  (Intel AC7260)  9B000000002R       Step  Assembly operations Description:  Main antenna setting for WIFI&BT  1  module is marked in red square; AUX is  marked in red circle.  AB          Sequence  Important note:  1  None      Ｂ Ｃ...
  • Page 31   SERVICE MANUAL  Replace WIFI&BT Module (IV)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Plug Touch cable in to Touch connector  1  marked in blue on the motherboard,  Plug Panel cable into the motherboard  2  connector (marked in red).  Using round pan Philips head screws  with M3x5mm (yellow ones) and    3  M2x4mm (blue ones) to fix rear cover kit  STEP 2 on to the front bezel kit, then, put the  touch pen into the pen slot.      Sequence  Important note:  1  None      STEP 3  ...
  • Page 32   SERVICE MANUAL  Replace WIFI&BT Module (V)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Place the battery into the battery bay.  1  Lock battery latches.          Sequence  Important note:  1  None        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 33: Replace Ssd

      SERVICE MANUAL  Replace SSD (I)      STEP 1 Item  Material details:          Step  Assembly operations Description:  unlock battery latches (marked in    1  orange), take out the battery  Remove Touch Pen, and then remove  2  the screws, marked in yellow & blue  circles.  Release Panel cable from motherboard  3  (marked in red).    STEP 2   Sequence  Important note:  1  None    STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 34   SERVICE MANUAL  Replace SSD (II)      STEP 1 Item  Material detail：          Step  Assembly operations Description:  Take 「Front Bezel Kit」 off and put on the  1  table  Release Touch cable from motherboard  2  (marked in blue).  Remove「Front Bezel Kit」and replaced  3  SSD Module Card (marked in orange).  STEP 1   Sequence  Important note:  1  None      STEP 2 STEP 3    ...
  • Page 35   SERVICE MANUAL  Replace SSD (III)      STEP 1 Item  Material detail：          Step  Assembly operations Description:  Plug Touch cable in to Touch connector  1  (marked in blue) on the motherboard,  Plug Panel cable in to the motherboard  2  connector (marked in red)  Using round pan Philips head screws  with M3x5mm (yellow ones) and    3  M3x4mm (blue ones) to fix rear cover kit  STEP 2 on the front bezel kit, then, put the  touch pen into the pen slot.      Sequence  Important note:  The torque of fix screw, please  1  follow Electric Screwdriver Torque  Calibration Standard Procedure    STEP 3  ...
  • Page 36   SERVICE MANUAL  Replace SSD (IV)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Place the battery into the battery bay.  1  Lock battery latches (marked in orange).         Sequence  Important note:  1  None        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 37: Replace Battery

      SERVICE MANUAL  Replace Battery (I)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Unlock battery latch (marked in orange)  1  Take out the battery.      Sequence  Important note:  1  None    STEP 2       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 38   SERVICE MANUAL  Replace Battery (II)      STEP 1 Item  Material details:          Step  Assembly operations Description:  1  Prepare the new Battery  2  Place the battery into the battery bay.  3  Lock battery latches.      Sequence  Important note:    1  None  STEP 2     STEP 3     (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 39: Replace Barcode Reader

      SERVICE MANUAL  Replace Barcode Reader (I)      STEP 1 Item  Material details:  A        Step  Assembly operations Description:  Unlock battery latch, such as in the  1  orange box. Take out the battery.  Remove the Touch Pen, and then  2  remove the screws, marked in yellow &  blue circles.      Sequence  Important note:  STEP 2 1  None        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 40   SERVICE MANUAL  Replace Barcode Reader (II)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Release Panel cable from motherboard  1  (marked in red)  Release Touch cable from motherboard  2  (marked in blue)  Remove the “Front Bezel Kit”, as in the  3  orange box, Barcode reader      STEP 2 Sequence  Important note:  1  None      STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 41   SERVICE MANUAL  Replace Barcode Reader (III)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Unplug Barcode Reader Cable, marked  1  in red.  Remove Barcode Reader Module,  2  marked in blue.      Sequence  Important note:  1  None  STEP 2         (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 42   SERVICE MANUAL  Replace Barcode Reader (IV)      STEP 1 Item  Material details:        Step  Assembly operations Description:  Replace with a complete Barcode Reader  1  and daughter board as shown in the  picture. *Refer to important note 1  Fix the Barcode Reader on to the rear  2  cover as in the yellow box shown.    Stick the FFC on to the rear cover as  3  shown in the picture. *Refer important  STEP 2 note 2      Sequence  Important note:  The outlet of the Barcode Reader is  1  downward.  Set the wire of the FFC into the  2  channel of the clapboard, instead of  on top of the backup battery.     ...
  • Page 43   SERVICE MANUAL  Replace Barcode Reader (V)      STEP 1 Item  Material details:        Step  Assembly operations Description:  Set the wire of the FFC is as the red box  1  shown. *Refer important note 1  Attach the Decode Board by using the  self‐tapping M2x5 round pan Philips  2  head screws to the rear cover, as shown  in the blue box.  Connect wire to the main board as in the  STEP 3  orange box.      Sequence  Important note:  When attaching the FFC wire, route  through the guide channel, please  1  attach to the top of GPS module  with tape.             ...
  • Page 44   SERVICE MANUAL  Replace Barcode Reader (VI)      STEP 1 Item  Material details:        Step  Assembly operations Description:  Set wire of the FFC as in the red box    *  1  Refer important note 1  Stick the CMOS battery back to the rear  2  cover            Sequence  Important note:  STEP 2 When attaching the FFC wire, route  through the guide channel, please  1  attach to the top of GPS module  with tape.           ...
  • Page 45   SERVICE MANUAL  Replace Barcode Reader (VII)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Plug Touch cable in to Touch connector  1  such as in the blue box on the  motherboard.  Plug Panel cable in to the motherboard  2  connector such as in the red box  Use the round pan Philips head screws    with M3x5mm (yellow ones) and  STEP 2 M2x4mm (blue ones) to fix the rear  3  cover kit on to the front bezel kit, then,  put the touch pen into the pen slot.        Sequence  Important note:  1  None    STEP 3  ...
  • Page 46   SERVICE MANUAL  Replace Barcode Reader (VIII)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Set the battery into the battery slot, and  1  lock with the battery latches.          Sequence Important note:  1  None        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 47: Replace Wwan Module

      SERVICE MANUAL  Replace WWAN Module (I)      STEP 1 Item  Material details:  A        Step  Assembly operations Description:  Open Service Window as shown in the  1  red box.  Release the antenna wire as shown in  2  the red box      Sequence  Important note:  1  None  STEP 2       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 48   SERVICE MANUAL  Replace WWAN Module (II)        STEP 1 Item  Material details:          Step  Assembly operations Description:  1  Put WWAN module in to WWAN Slot  Attach antenna connection wire onto  2  the WWAN module        Sequence  Important note:  Knowing the main connection  STEP 2 position is required for WWAN  1  module, please refer to the next  page.        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 49   SERVICE MANUAL  Replace WWAN Module (III)        STEP 1 Item  Material details:  A  9B000000000A(MC8090)  B  9B000000002F(MC7305)  C  9B0000000365(MC7355)      Step  Assembly operations Description:  WWAN module Main connection  1  locations, as shown in the red boxes.  AB            Sequence  Important note:  1  None    Ｂ Ｃ       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 50   SERVICE MANUAL  Replace WWAN Module (IV)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Attach the back cover using the Phillips  1  flat head M2x3mm screws on the  Service Window.          Sequence  Important note:  1  None        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 51: Replace Mainboard

      SERVICE MANUAL  Replace Main board (I)      STEP 1 Item  Material details:  A        Step  Assembly operations Description:  Unlock battery latch, such as in the  1  orange box. Take out the battery.  Remove the Touch Pen, and then  2  remove the screws, marked in yellow &  blue circles.  Remove the antenna as shown in red  3  box.    STEP 2   Sequence  Important note:  1  None    STEP 3     (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 52   SERVICE MANUAL  Replace Main board (II)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Release Panel cable from the  1  motherboard, such as in red box  Release Touch cable from the  2  motherboard, as in the blue box.  Remove conductive tape, and EMI  3  material as shown in red box.  STEP 2     Sequence  Important note:  1  None    STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 53   SERVICE MANUAL  Replace Main board (IV)      STEP 1 Item  Material details:          Step  Assembly operations Description:  1  Remove the Mylar covering the battery  Remove the RF shielding foil. Be careful  2  not to tear it.  Remove the 2M Camera, as shown in  3  the red box.    STEP 2   Sequence  Important note:  1  None    STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 54   SERVICE MANUAL  Replace Main board (V)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Remove the RF absorbing tape from the  1  5M Camera.  Camera Remove the screws as shown in  2  the red circles, and remove the 5M  camera.  Remove the camera cables that are  STEP 2 3  connected to the main board as shown  in the red box.      Sequence  Important note:  1  None    STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 55   SERVICE MANUAL  Replace Main board (VI)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Remove the Extension FPC from the  1  main board  Remove the RF Antenna cables from the  2  connectors  Remove screws from the middle plate as  3  shown in red circles.  STEP 2     Sequence  Important note:  1  None    STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 56   SERVICE MANUAL  Replace Main board (VII)      STEP 1 Item  Material details:          Step  Assembly operations Description:  1  Remove the conductive tapes as shown. Remove the backup battery and GPS  2  antenna cable connectors from the main  board.  Melt the plastic sealer and water proof  3  glue, then remove the middle plate  STEP 2       Sequence  Important note:  1  None    STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 57   SERVICE MANUAL  Replace Main board (VIII)        STEP 1 Item  Material details:          Step  Assembly operations Description:  Remove the middle plate (along with  1  main board) in the direction shown in  the red arrow.  Direction of  Remove the screws that secure the main  removal  2  board to the middle plate, to free the  main board.  STEP 2 After replace main board, please follow  3  SOP to assemble unit step by step.          Sequence  Important note:  1  None     ...

  • Page 58: Replace Gps Antenna (I)

      SERVICE MANUAL    Replace GPS Antenna (I)      STEP 1 Item  Material details:  A        Step  Assembly operations Description:  Unlock battery latch, such as in the  1  orange box. Take out the battery.  Remove the Touch Pen, and then  2  remove the screws, marked in yellow &  blue circles.  Remove the antenna as shown in red  3  box.    STEP 2   Sequence  Important note:  1  None    STEP 3 (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 59   SERVICE MANUAL  Replace GPS Antenna (II)      STEP 1 Item  Material details:          Step  Assembly operations Description:  Release Panel cable from the main  1  board, such as in red box  Release Touch cable from the main  2  board, as in the blue box.  Remove EMI material as shown in red  3  box.    STEP 2     Sequence  Important note:  1  None    STEP 3    ...
  • Page 60   SERVICE MANUAL    Replace GPS Antenna (III)      Item  Material details:      Step 1       Step  Assembly operations Description:  Remove GPS antenna cable connectors  1.  from the main board.  Then replace GPS antenna, please follow  2.  SOP to assemble unit step by step.          Sequence  Important note:  1  None    Step 2 (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 61: Clear Cmos

      SERVICE MANUAL    Clear CMOS Setting (I)  STEP 1       Step  Testing Job Description：  Use the tweezers to tie the pins of C91  1  together in 3 seconds as figure.                    Sequence Important note:    1  None        (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 62: Bios Update (Windows 8 Series

      SERVICE MANUAL    BIOS update (Windows 8 series) (I)        STEP 1、2、3、4 Step  Testing Job Description：  1  Connect HDMI Cable and external display. 2  Boot Win8 system.  3  Copy BIOS file onto the desktop    Using the mouse. Click File folder     click the file which is in the upper left corne     4  Open command promptopen command  as administratoryesupdate  When Update process is finished.    5  Reboot unit.    STEP 5 Sequence Important note:  1  None      (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 63: Bios Update (Windows 7 Series)(I)  6

      SERVICE MANUAL  BIOS update (Windows 7 Series)(I)      STEP 1、2、3、4 Step  Testing Job Description：  1  Connect HDMI Cable and external display.  2  Copy BIOS file in to USB driver.  3  Plug in USB driver which has bios files and OS Boot up, press Delete key, go in to BIOS setup 4  menu  Select Save & Exit → Boot Override →UEFI： 5  Built‐in EFI Shell  Check the location of USB, the USB is in FS3.  6  Key in FS3：press Enter, key in“cd XX    (The located BIOS file)  STEP 6 7  Key in update. Wait until update process End. 8  Reboot unit.    Sequence Important note:  1  None        STEP 7 STEP 6  ...

  • Page 64: One-Key Recovery

      SERVICE MANUAL  One‐Key Recovery        STEP 1、2、3 Step  Testing Job Description：  Plug‐in the AC adapter to M101B tablet  computer. Make sure the M101B tablet  1  computer stays plugged in to power source  during the recovery process..  Turn on the tablet computer, and when the  boot screen shows up, press the Fn1 button  2  (Recovery Key) on the front bezel OR press      F6 when using an external USB keyboard to  initiate the Recovery Wizard.  STEP 4 The following screen shows the Recovery  3  Wizard. Click on “Recovery” button to  continue.  A warning message about data loss will show  4  up. Make sure data is backed up before  recovery, and click on “Yes” to continue.    Wait till the recovery process to complete.  STEP 5 During the recovery process, a command  prompt will show up to indicate the percent  5   ...
  • Page 65   SERVICE MANUAL  2M Camera setup (I)        STEP 1 Step  Testing Job Description：  1  Click Hot Tab (green box)  2  Click Device (green box)  3  Confirm Camera icon is orange (green box)      Sequence Important note:  1  None      STEP 2   STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 66   SERVICE MANUAL  2M Camera setup (II)        STEP 1 Step  Testing Job Description：  1  Click Hot Tab    2  Click Settings  Select action of button as Function 1 or  3  Function 2  *Refer important note 1    Sequence Important note:  Function 1 is front panel FN key， 1  Function 2 is FN key on rear  STEP 2       STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 67   SERVICE MANUAL  2M Camera setup (III)        STEP 1 ： Step  Testing Job Description   Click Camera icon, it’ll change to orange,  1  then, decide to open with short or long  press.      *Refer important note 1  Run by starting with Hot Tab or    2  setting FN.  3  Click top left icon to confirm 2M Camera    Sequence Important note:    Short Press is just on click，Long Press  STEP 2 1  requires a longer time to enable  function.        STEP 3    ...
  • Page 68   SERVICE MANUAL  5M Camera setup (I)        STEP 1 Step  Testing Job Description：  1  Click Hot Tab  2  Click Device  Confirm the Camera icon is orange  3      Sequence Important note:  1  None      STEP 2   STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 69   SERVICE MANUAL  5M Camera setup (II)        STEP 1 Step  Testing Job Description：  1  Click Hot Tab  2  Click Setting  Select action of button as Function 1 or  3  Function 2  *Refer important note 1    Sequence  Important note:  Function 1 is front panel FN key， 1  Function 2 is FN key on rear  STEP 2       STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 70   SERVICE MANUAL  5M Camera setup (III)        STEP 1 Step  Testing Job Description：  Confirm camera icon is orange. Confirm  1  Short Press or Long Press is enabled.    * Refer important note 1  Use Hot Tab enable or setting FN key to  2  enable the camera function.  3  Confirm 5M Camera is working correctly.    Sequence Important note:    Function 1 is front panel FN key， 1  STEP 2 Function 2 is back of tablet of FN key        STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 71: Wifi&Bt Setup (I)  7

      SERVICE MANUAL  WIFI&BT setup (I)        STEP 1 Step  Testing Job Description：  1  Click Hot Tab  2  Click Device  3  Confirm Wi‐Fi and BT icon is orange.      Sequence Important note:  1  None      STEP 2   STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 72   SERVICE MANUAL  WWAN setup (II)        STEP 1 Step  Testing Job Description：  1  Click Hot Tab (green box)  2  Click Device (green box)  3  Confirm WWAN icon is orange    Sequence Important note:  1  None      STEP 2   STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 73: Gps Setup (I)  7

      SERVICE MANUAL  GPS setup (I)        STEP 1 Step  Testing Job Description：  1  Click Hot Tab  2  Click Device  3  Confirm GPS icon is orange    Sequence Important note:  1  None      STEP 2   STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 74: Volume Adjustment Setting

      SERVICE MANUAL  Volume adjustment setting (I)        STEP 1 Step  Testing Job Description：  1  Push the + ‐ button on back of unit  Display will pop up window showing the  2  volume is changed        Sequence Important note:  1  None        STEP 2     (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...

  • Page 75: Barcode Reader Setup (I)  7

      SERVICE MANUAL  Barcode Reader setup (I)        STEP 1 Step  Testing Job Description：  1  Click Hot Tab icon (green box)  2  Click Device icon as (green box)  3  Confirm Barcode icon is orange      Sequence Important note:  1  None      STEP 2   STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 76   SERVICE MANUAL  Barcode Reader setup (II)        STEP 1 Step  Testing Job Description：  1  Click Hot Tab icon (green box)  2  Click Setting icon (green box)  Select action of button as Function 1 or  3  Function 2      *Refer important note 1    Sequence Important note:  Function 1 is front panel FN key,  1  Function 2 is back of tablet of FN key      STEP 2   STEP 3       (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 77   SERVICE MANUAL  Barcode Reader setup (III)        STEP 1 STEP  Testing Job Description：  Confirm Barcode icon is orange. Confirm  1  Short Press or Long Press is enabled.    * Refer important note 1  Use Hot Tab enable or setting FN key to  2  enable the reader function.          Sequence Important note:    Function 1 is front panel FN key,  1  STEP 2 Function 2 is back of tablet of FN key          (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 78   SERVICE MANUAL  Appendix A: Electric Screwdriver Torque Calibration Standard  Procedure  1. Purpose: Before assembling, make sure the torque of screwdrivers followed the standard procedure and product will not be damaged while assembling. 2. Standard Screw Torque Table: 2.1 LCD Assembly First, check if the definition of screw torque is in the Approval Sheet. If the torque is not define, please refer to the table below.
  • Page 79   SERVICE MANUAL  2.3.2 Full Tapping: When the length of thread is almost equal to the depth of tapping, it’s called full tapping. It is mainly used for thick fan (as the PIC below).                ...
  • Page 80   SERVICE MANUAL      2.4 Screw Torque Reference Table (unit: kgf .cm) Material Screw Type Torque Value 2.0 ± 0.5 Aluminum / M2.5 3.0 ± 0.5 Aluminum 4.0 ± 0.5 Magnesium Alloy 8.0 ± 0.5 M1.6 1.5 ± 0.2 2.0 ± 0.5 M2.5 3.0 ±...
  • Page 81   SERVICE MANUAL  3. Calibration Step 3.1 Appearance   3.2 Time: Before products go on the assembly line. Calibration should be done by trained staff and follow the electric screwdriver SOP. 3.3 Function Description: LCD Display  Unit Switch  Screwdriver  Testing Socket  Clear  Measuring Mode     ...
  • Page 82   SERVICE MANUAL  3.3 Operating Description: 3.3.1Press POWER ON, make sure LCD displays 00. If not, press clear to reset to 0.     3.3.2 Place the electric screwdriver onto the testing socket.             (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 83   SERVICE MANUAL    3.3.3 Turn the screwdriver on and make sure the LCD display follows Item 2- Standard Screw Torque Table (Follow the SOP If the torque has been defined in SOP). Adjust and test until correct. And take note in the torque measurement table.  ...
  • Page 84   SERVICE MANUAL    Appendix 1: Screw Specification Table (ISO Metric Screw Thread/Unified thread standard/British  Standard Whitworth) and Conversion Chart.      1. ISO Metric Screw Thread:  Label by outer diameter (mm), ex: M4,M3,M2…    2.   Unified thread standard:  Label as “Major diameter number ‐ Threads per inch and Pitch number”, ex: #2‐56, #4‐40,  #6‐32, #8‐32.  Note: Major diameter number function (inches):    0.060”+ Major diameter number*0.013”    (inches)  Ex:    #4:    0.060"      +          4*0.013"                      =0.112"   ...

  • Page 85: Appendix B: Board Dispensing Standard Operation Procedure

      SERVICE MANUAL      Appendix B: Board Dispensing Standard Operation Procedure      Technique Standard 0003    Technique‐Standard‐0003  I. Board Dispensing Standard 1.    Jumper Dispensing Standard: a. Check the position of Jumper and Use the dispenser to secure the Jumper connection.       Do not use the dispenser as below.    Dispensing right on top of the   ...
  • Page 86   SERVICE MANUAL  Board Dispensing Standard Operation Procedure   Technique‐Standard‐0003  2. Panel Cable Dispensing Standard: a. Mind the foolproof pin direction and location when fixing. See as figure A. b. When dispensing, glue the right and left end of the DF13 foolproof PIN. See as figure B. Figure A Figure B (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 87   SERVICE MANUAL    Board Dispensing Standard Operation Procedure Technique‐Standard‐0003  3.    Connector Dispensing Standard: a. Make sure Cable is closely fitted and PIN is not off. Then, Use the dispenser on the foolproof PIN connection. DO NOT use the dispenser right  in the center, for it will NOT touch  the connecting point.  ×      (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 88   SERVICE MANUAL    Board Dispensing Standard Operation Procedure Technique‐Standard‐0003  4.    RAM Dispensing Standard: a. Make sure RAM is well fitted on the RAM socket. Then use the Hot Glue Gun on the latch connection. Avoid falling apart due to unfitting or vibration. Do NOT use the dispenser as the  picture below.  ×  (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 89   SERVICE MANUAL    Board Dispensing Standard Operation Procedure Technique‐Standard‐0003  5. HDD & CF Card Dispensing Standard: a. Make sure cable is closely fitted, then use the dispenser to connect the HDD and cable. b. Make sure the CF card is inserted, then use the dispenser on CF card and iron sheet to avoid falling apart. (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 90   SERVICE MANUAL    Board Dispensing Standard Operation Procedure Technique‐Standard‐0003  6. I –PEX Dispensing Standard Operation: a. Make sure everything is well-connected when fixing. b. When dispensing, make sure to connect with the board and avoid falling off from vibrating. See as figure   Figure A   (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 91   SERVICE MANUAL      Board Dispensing Standard Operation Procedure Assembly‐Standard‐0001  7. Fan Adaptor Dispensing Standard: Make sure Cable is closely fitted and well-connected, and then use Hot Glue Gun to secure. Do NOT use the dispenser  at point that is not closely  fitted.  ×  (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
  • Page 92   SERVICE MANUAL    Board Dispensing Standard Operation Procedure Assembly‐Standard‐0001    8. FFC Connector: a. Make sure FFC Connector is well-fixed in the latch. Then use Hot Glue Gun to secure. Bottom Contact Type Top Contact Type     (DO NOT COPY OR DISTRIBUTE WITHOUT PERMISSION) FMRD033C...
