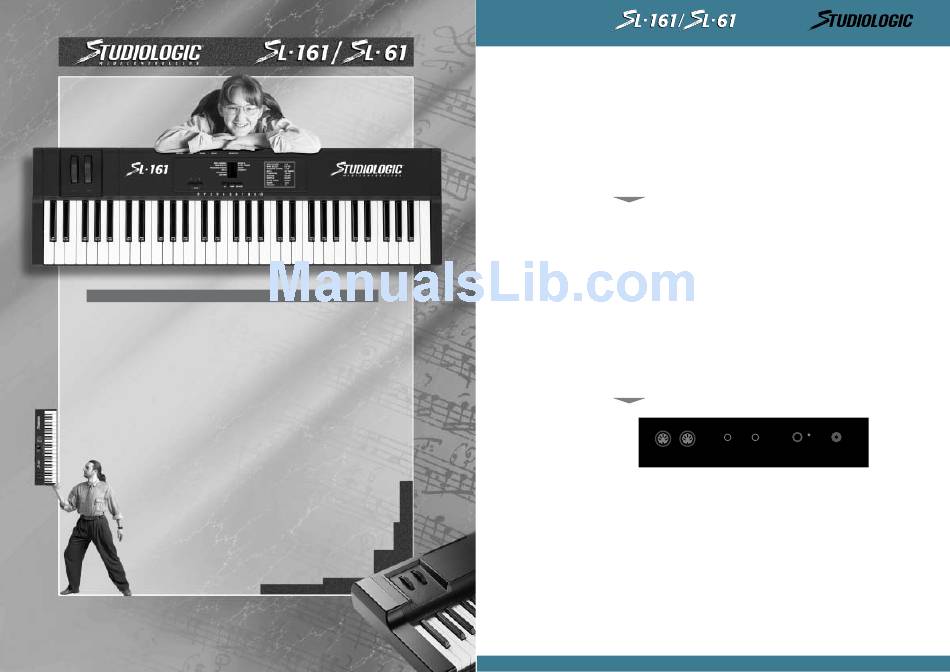

Studiologic SL-161 Instruction Manual

INDICE
3
• Caratteristiche generali • Transpose
3
• Connessioni • Sustain
4
• Pannello comandi • Wheels
4
• Programmazione • Aftertouch
5
• Edit • Shape
5
• MIDI Channel • Velocity
5
• Bank Select • Utilizzazioni MIDI
5
• Program Change • Reset generale
5
• Split • Varie tabelle
CARATTERISTICHE
5
6
6
6
6
7
7
7
7
ITALIANO
B
envenuti nel mondo delle Studiologic Midicontrollers. La midicontroller SL-161/SL-61 è un
MIDI Controller professionale con un software non sofisticato ma che soddisfa le esigenze del
musicista che vuol lavorare in studio o in situazione live.
GENERALI
La midicontroller SL-161/SL-61 si presenta con:
• Tastiera dinamica a 61 tasti non pesati tipo Synth.
• After touch.
• 2 ruote di modulazione di cui una Pitch bender e l'altra Modulation.
• Pannello di controllo con 5 tastini di cui 2 per abilitare o disabilitare le zone di tastiera, un
tastino di Enter/Edit, 2 tastini per lo scroll (up/down) dei parametri in ambiente Edit, 10
leds per segnalare il parametro su cui si interviene, 2 leds posti sopra i tastini di zona per
indicare il loro stato di attività (on - off).
• 2 zone di tastiera per splits o layers programmabili.
• Tastierina numerico-funzionale posizionata sull'ottava centrale della tastiera.
• Pannello posteriore con: 2 uscite MIDI parallele, 1 jack input per il Sustain, 1 jack per il
Volume generale, l'ingresso di alimentazione DC, l'interruttore di alimentazione e il relativo led di
segnalazione.
• 1 locazione di memoria per storare l'ultima programmazione eseguita su tutti i parametri di
tutte le zone sulle quali si é lavorato.Alla riaccensione la macchina ripresenta l'ultima pro-
grammazione e l'ultima situazione di zone attivate.
CONNESSIONI
MIDI OUTPUTS SUSTAIN
1 2
1) Collegare l'adattatore di tensione alla presa elettrica di rete (verificando che la tensione dell'adat-
tatore corrisponda alla tensione di linea.) Collegare il cavo d'uscita dell'adattatore all'in-
gresso di alimentazione della Midicontroller (la SL-161/SL-61 accetta come alimentazione
9VDC con polarità positiva + al centro (in caso contrario non si accende) e necessita di una
corrente minima di 200 mA).
2) Collegare il/i cavi MIDI al vostro o ai vostri expander o altri dispositivi MIDI.
3) Se si ha la necessità di controllare il sustain o il volume, collegare agli appositi jacks,
per il volume un pedale di controllo lineare con jack stereo (es:VP26), per il sustain un
qualsiasi pedale con il contatto o normalmente aperto o normalmente chiuso dato che se
il pedale è collegato alla Midicontroller quando si accende, viene riconosciuto automatica-
mente il tipo di contatto usato. (es: PS100/VFP1)
4) Attivare la Midicontroller SL-161/SL-61 premendo il pulsante sul retro. Ora si predisporrà
sull'ultima situazione di lavoro prima dello spegnimento riguardante le zone attive e tutti i
parametri programmati in precedenza.
M A N U A L E
®
M I D I C O N T R O L L E R S
VOLUME POWER 9V DC 0,2 A
3
D ' I S T R U Z I O N I
