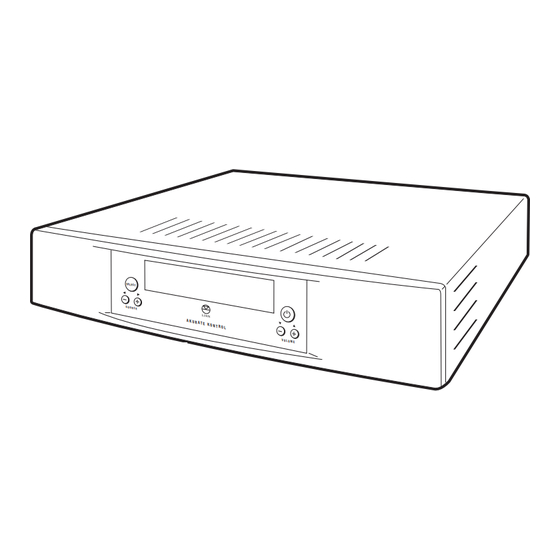

- Page 1 PREAMPLIFICATEUR AKURATE KONTROL MODE D'EMPLOI FRANÇAIS...
-
Page 3: Consignes Importantes De Sécurité
Vous pouvez obtenir des prises secteur de rechange en vous adressant à votre revendeur Linn. Si vous devez changer cette prise, vous devez tout d'abord vous en débarrasser en faisant très attention. Une prise mâle comportant des conducteurs dénudés est dangereuse en cas d'introduction dans une prise... - Page 4 12. Utilisez cet appareil uniquement avec les supports, trépieds, ferrures ou tables spécifiés par le constructeur ou vendus avec cet appareil. 13. Débranchez cet appareil lors des orages électriques s (foudre) ou lors de périodes prolongées d’inactivité. 14. Confiez toutes les interventions d’entre e tien à un personnel qualifié de maintenance.
-
Page 5: Déclaration De Conformité Pour La Ce
Déclaration de conformité pour la CE Linn Products Ltd déclare que ce produit est conforme aux directives 73/23/CEE sur la basse tension et 89/336/CEE sur la compatibilité électromagnétique, modifiées par les directives 92/31/CEE et 93/68/CEE. La conformité du produit ainsi désigné aux clauses de la directive n° 73/23/CEE (sur la basse tension) est confirmée par le respect total de toutes les normes... - Page 6 éventuelles qui peuvent être présentes dans ce manuel. Marques de fabrique de cette publication : Linn et le logo Linn sont des marques de fabrique déposées de Linn Products Limited. AKURATE, UNIDISK, KLIMAX, LIMBIK et KNEKT sont des marques de fabrique de Linn Products Limited.
-
Page 7: Table Of Contents
Programmation générale Réglage Linn Disc Menu Installateur Utiliser le préampli AKURATE KONTROL avec un lecteur de disque AKURATE CD de Linn Utiliser le préampli AKURATE KONTROL avec un lecteur de disque UNIDISK de Linn Panneau avant et télécommande Panneau avant Télécommande... -
Page 9: Introduction
Le préampli AKURATE KONTROL est le partenaire parfait pour le lecteur de CD et l’amplificateur de puissance de la gamme AKURATE de Linn. Ajoutez le tuner et les enceintes de la même gamme et vous obtenez un système AKURATE complet et une expérience du son de qualité... -
Page 10: Mise En Position
à votre revendeur Linn. Tout démontage ou réglage par une ou des personnes qui ne sont pas nommées par Linn, va rendre nulle et non avenue la garantie du constructeur. Si vous souhaitez connaître la configuration actuelle de 6/PHONO, vous pouvez la visionner sur les menus de programmation d'AKURATE KONTROL –... - Page 11 C'est pour cela que Linn a conçu l'étage phono de l'AKURATE KONTROL sous la forme d'un circuit câblé et non pas en tant que circuit qui peut être modifié...
-
Page 12: Programmation
Transmission de commandes IR à des appareils auxiliaires 1 à 4, MAIN S'utilise si l'AKURATE KONTROL fait partie d'un système KNEKT de Linn Permet d'installer l'AKURATE KONTROL dans un système KNEKT de Linn ou de le raccorder à un répéteur à infrarouges REMOTE: IN, OUT Boucle locale entrée/sortie RC5 en vue d'une utilisation dans un système KNEKT de Linn... -
Page 13: A Nalogue Audio Outputs
A A NALOGUE AUDIO Une sortie audio analogique 7.1. Ces sorties SURR permettent un raccordement aux deux haut-parleurs OUTPUTS surround d'un système 5.1. Les sorties SURR BK permettent un raccordement aux deux haut-parleurs supplémentaires d'un système 7.1, qui se trouve au fond de la pièce. Sur un système à deux canaux, utilisez uniquement les sorties FRONT (et, si besoin est, SUB) TAPE OUT Une paire de sorties analogiques pour raccordement à... -
Page 14: Branchements
GENERAL SETUP (PROGRAMMATION GENERALE) Elle permet d'ajuster les paramètres généraux de votre AKURATE KONTROL. LINN DISC SETUP (REGLAGE LINN DISC) Ce menu est a utiliser si vous ajoutez un lecteur de disque AKURATE CD en multicanaux ou un lecteur UNIDISK. -
Page 15: Utilisation Des Menus De Programmation
Utilisation des menus de programmation SHUFFLE INCLUDE EXCLUDE LISTEN RECORD SIGNAL SELECT SHIFT STORE SURR SCAN TUNE PRESET BAND AUDIO VIDEO ADJUST ADJUST WHERE WHAT CLOCK LIP SYNC MONO SETUP DISP MORE SETUP HELP TUNER Accès aux menus de programmation : Si vous souhaitez vous servir de la télécommande pour programmer votre AKURATE KONTROL : •... - Page 16 réduire votre plaisir lorsque vous écoutez de la musique ou regardez des films, si plusieurs de vos haut-parleurs ont été réglés sur l'option (SMALL). Options : 40 Hz, 60 Hz, 80 Hz, 100 Hz, 120 Hz Programmation par défaut : 80 Hz FRONT Programmez les haut-parleurs avant actifs sur toute la plage sur l'option LARGE.
- Page 17 système vous parvienne au même instant, vous devez informer l'AKURATE KONTROL de la distance entre chaque enceinte et l'endroit où vous êtes assis. L'AKURATE KONTROL ajoute ensuite une temporisation sur les haut-parleurs appropriés. Programmez la distance entre votre siège et tous les haut-parleurs de votre système.
-
Page 18: Réglage De La Source
Sélectionnez l'option BACK pour revenir au MAIN MENU (MENU PRINCIPAL). Sélectionnez l'option EXIT pour sortir du mode de programmation. Source setup (Réglage de la source) Vous devez réaliser la procédure suivante de programmation pour chaque composant de source que vous souhaitez raccorder à votre AKURATE KONTROL. -
Page 19: Volume Offset
Programmation par défaut : NO SURROUND CHANNELS (CANAUX SURROUND) Si vous programmez la source ANALOG GROUP (GROUPE ANALOGIQUE) ou si vous ajoutez un lecteur UNIDISK de Linn et avez une configuration à 7.1 haut-parleurs, vous pouvez sélectionnez l'utilisation de vos haut-parleurs latéraux surround ou de vos haut-parleurs arrière surround lorsque vous écoutez une... - Page 20 Plage : 0 à 100 (par incréments de 0,5) Programmation par défaut : 40 MIDNIGHT MOVIE A utiliser avec un lecteur UNIDISK de Linn ou un autre lecteur de DVD. Cette option vous permet d’ajouter une compression au signal numérique Dolby Digital des disques DVD-Vidéos. Le fait d’ajouter cette compression réduit l’augmentation brusque du volume comme,...
-
Page 21: Programmation Générale
l'avant" pour obtenir un meilleur équilibre. De même, un enregistrement qui est trop fort au niveau des haut-parleurs avant peut être décalé "vers l'arrière" pour créer un son plus enveloppant. Plage : -3 (le plus reculé) à 3 (le plus avancé) Programmation par défaut : 0 (neutre) Sélectionnez l'option SAVE pour mémoriser vos changements et revenir au menu des options audio AUDIO OPTIONS. - Page 22 AKURATE KONTROL KNEKT Si votre AKURATE KONTROL est installé dans un système KNEKT de Linn à plusieurs pièces, sélectionnez le paramètre approprié. Si votre AKURATE KONTROL n'est pas installé dans un système KNEKT, sélectionez l'option NONE (AUCUN). Options : NONE (AUCUN), MAIN ROOM (PIECE PRINCIPALE), LOCAL ROOM (PIECE LOCALE), INTERS S EKT Programmation par défaut : NONE...
-
Page 23: Réglage Linn Disc
Linn Disc setup (Réglage Linn Disc) Ce menu est a utiliser si vous ajoutez un lecteur de disque AKURATE CD en multicanaux ou un lecteur UNIDISK (voir pages 17 et 18). -
Page 24: Menu Installateur
Remarques : Si votre lecteur de disque AKURATE CD est utilisé comme source Linn Disc, le nom de source apparaissant sur l’affichage avant sera ‘LINN DISC’ et non ‘AKURATE CD’. -
Page 25: Utiliser Le Préampli Akurate Kontrol Avec
• Lors de la lecture d’un CD, vous pouvez sélectionner le format Dolby Pro Logic II. Si vous souhaitez utiliser un lecteur AKURATE CD de Linn en mode multicanaux avec votre AKURATE KONTROL, procédez comme suit : 1. Mettez hors circuit tous les appareils. -
Page 26: Utiliser Le Préampli Akurate Kontrol Avec
RS232 Events (les événements RS232) (l'une ou l'autre des configurations) Sauvegardez les réglages. 13. Entrez le menu de réglage Linn Disc et changez les réglages ANALOG SOURCE et DIGITAL SOURCE de façon approprie (voir Réglage Linn Disc, page 15). 14. Entrez dans le menu Source setup de programmation des sources. -
Page 27: Panneau Avant Et Télécommande
Panneau avant et télécommande Panneau avant Cet écran vous fournit des informations sur ce que vous écoute. Le volume actuel et (ou) la source actuelle peuvent s'afficher aux côtés du signal audio d'entrée et du format de traitement audio. Cet écran SELECT Sélection/exécution des options et de certaines commandes. -
Page 28: Télécommande
, OFF Permet de faire sortir cet appareil du mode de veille (standby) ou de le placer dans ce mode. Envoie une commande de "mise hors circuit" à chaque appareil Linn disponible (c'est-à-dire les fait passer dans le mode de veille) RECORD Permet de programmer ou de modifier un circuit d'enregistrement SURR Permet de sélectionner un format de son surround sound. -
Page 29: Fonctionnement
• Appuyez sur la touche qui correspond au type de source recherchée (par exemple, DVD ou CD) de la télécommande. (Pour un lecteur de disque AKURATE CD, appuyez sur CD. Pour une source Linn Disc, appuyez sur DVD.) • Utilisez la touche pour faire défiler les différentes sources disponibles pour ce type. -
Page 30: Volume
Temporisation de synchronisation des lèvres (Lip Sync Delay) (la télécommande doit être dans le mode Amp) A utiliser avec un lecteur UNIDISK de Linn ou un autre lecteur de DVD. Lorsque vous regarderez certains films en DVD-Vidéo, vous vous rendrez peut-être compte que l'action qui se déroule à l'écran (par exemple le mouvement des lèvres des acteurs) est en retard par... -
Page 31: Formats De Son Surround
Remarque : La temporisation de la synchronisation des lèvres ne peut se faire que sur des sources numériques et n'est pas disponible pour les signaux sonores DTS. Formats de son surround sound L'AKURATE KONTROL est équipé d'un large éventail de formats de son surround pour améliorer votre expérience avec votre système hi-fi ou votre home cinéma. - Page 32 Options de l'Utilisateur, Downmix page 17 du guide d’utilisation du lecteur de disque AKURATE CD. Si vous vous servez d'un lecteur UNIDISK 1.1 ou 2.1 de Linn, consultez la section Downmix à la page 11 du mode d'emploi de l'UNIDISK.
-
Page 33: Mode Cinéma De Minuit
(exemple : *stereo*). Mode cinéma de minuit A utiliser avec un lecteur UNIDISK de Linn ou un autre lecteur de DVD. Cette option vous permet d’ajouter une compression au signal audio numérique Dolby Digital des disques DVD-Vidéos. Le fait d’ajouter cette compression réduit l’augmentation brusque du volume comme,... - Page 34 Remarques sur la liste des sources : NO SOURCE : Aucun parcours d'enregistrement ne va être programmé. KNEKT : Lors de l'utilisation d'un parcours d'enregistrement sur l'AKURATE KONTROL, ce paramètre permet aux utilisateurs d'un système de pilotage de ligne KNEKT Line Driver de modifier la source qu'ils écoutent (ce qui modifie également le parcours d'enregistrement).
-
Page 35: Caractéristiques Techniques
Caractéristiques techniques Electricité Tension secteur 100 - 120, 220 - 240 V c.a. Fréquence de tension 50 - 60 Hz Consommation de courant < 30 W Caractéristiques physiques Masse 3,7 kg Cotes 381 (L) x 355 (l) x 80 (h) mm Interfaces de commande Type Nom du port... -
Page 36: Garantie Et Après-Vente
Linn s’engage à remplacer toute pièce qui est défectueuse du fait d’un défaut de fabrication. Pour nous aider, demandez à votre revendeur Linn de vous parler du programme de garantie Linn en place dans votre pays. - Page 38 Pack 1321/EFGI...
