Aansluiting
NL

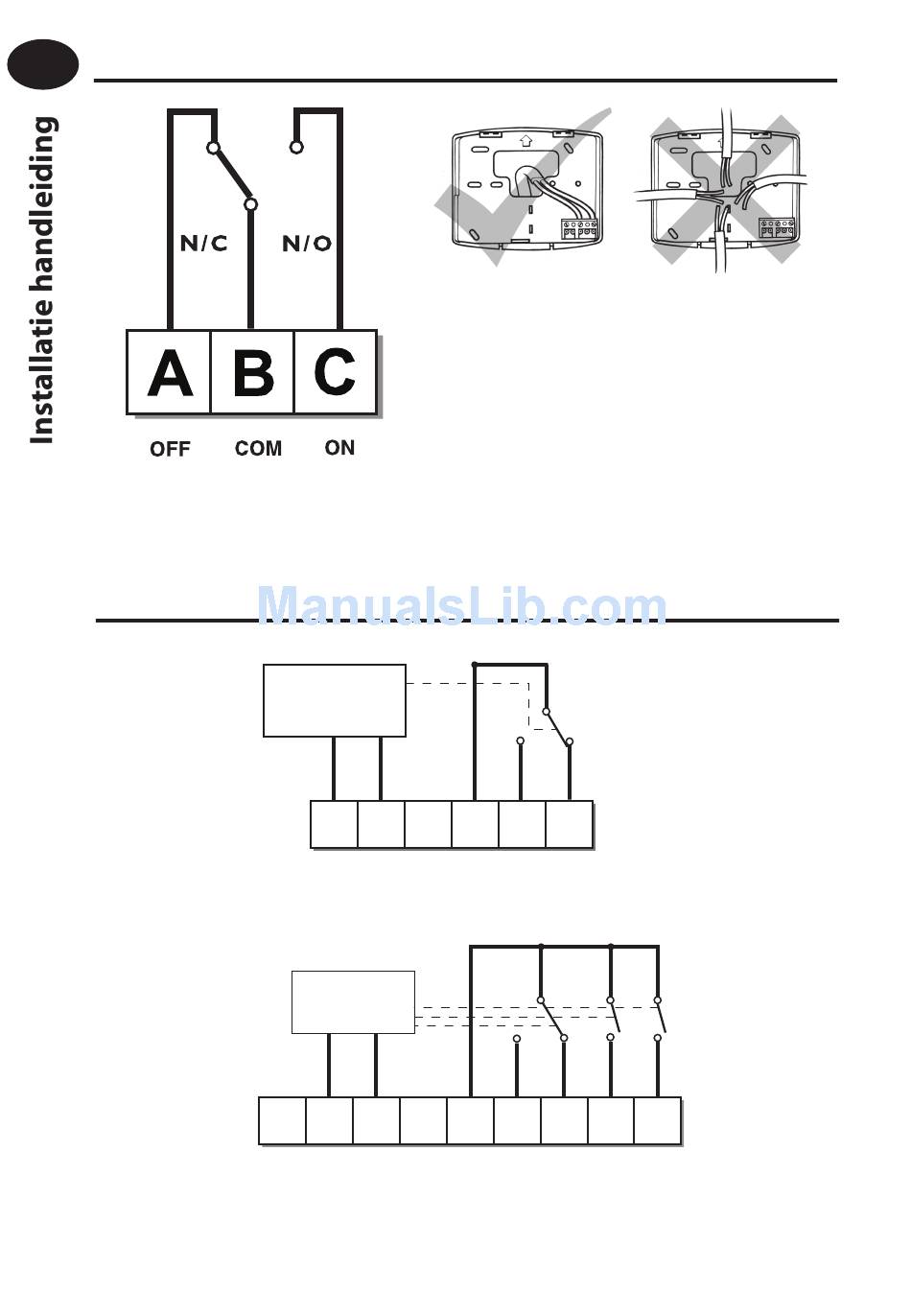

Aansluiting van de RX-ontvanger
(alleen bij RF-modellen)
RX1
RX2 & RX3
N.B. Bij netspanning gevoede systemen dient klem 2 te worden aangesloten op
de fase van de netvoeding.
52
(niet voor RF-modellen)
ELECTRONICS
N L 1 2 3 4
ELECTRONICS
A B C 1 2 3 4 5 6
N L
Sluit de klemmen B en C aan op de
thermostaatklemmen van de ketel
(bij modulerende ketels de klemmen
voor schakelende
indien aanwezig).
COM ZONE ZONE
1 ON 1 OFF
COM ZONE
ZONE ZONE
1 ON 1 OFF 2 ON
thermostaten,
TERMINAL 6
RX3 ONLY
ZONE
3 ON
