Danfoss RT52 Installation Instructions User Instructions page 25
Electronic room thermostat with
manual or automatic day/night set-back
Hide thumbs
Also See for RT52:
- Installation instructions (4 pages) ,
- Installation instructions manual (11 pages)
Table of Contents
Advertisement
Available languages
Available languages

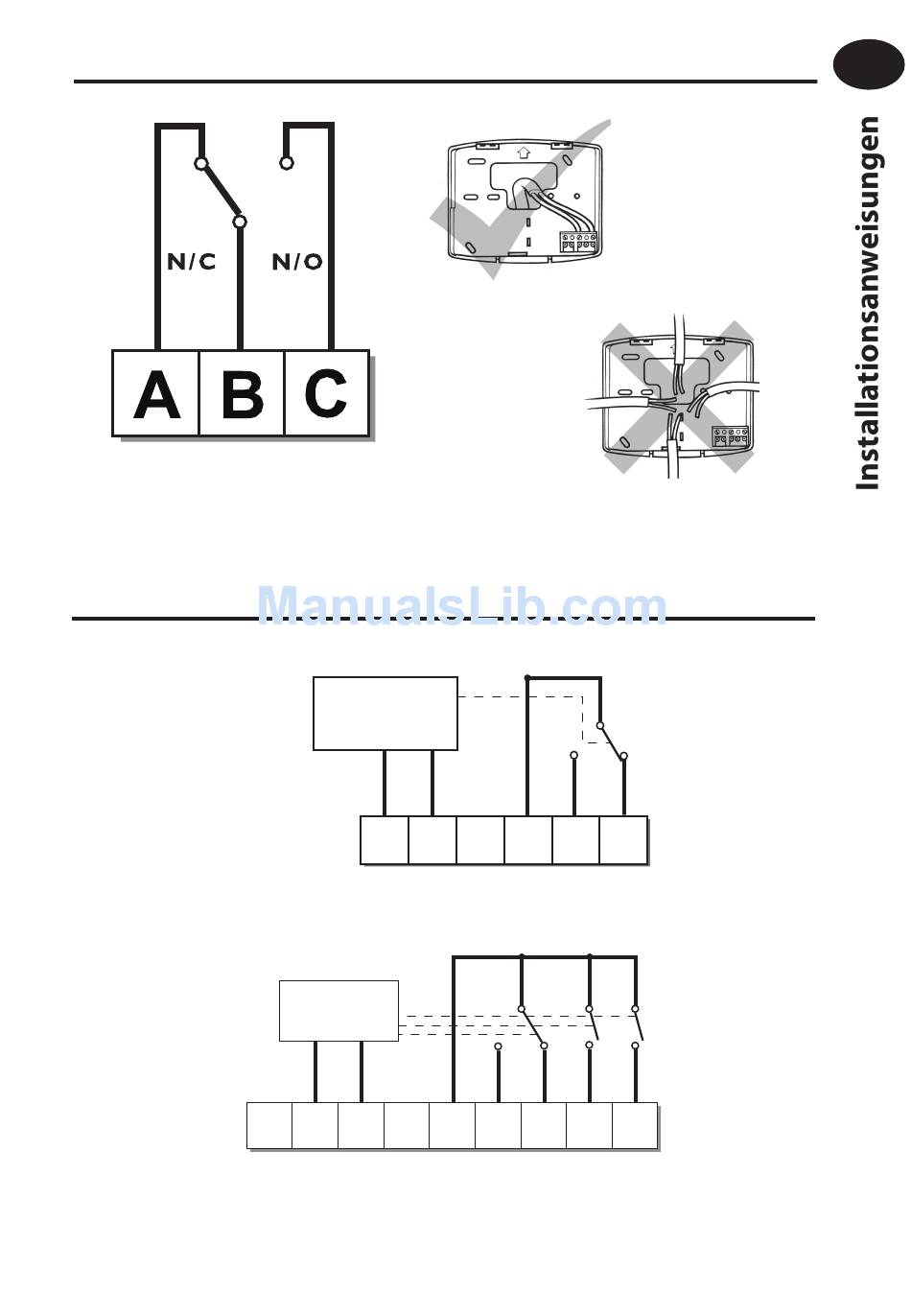

Verdrahtung
AUS COM EIN
Verdrahtung der Empfangseinheit RX
RX1
RX2 und RX3
Hinweis: Bei Systemen, die per Netzspannung betrieben werden, Anschlussklemme (2)
an stromführende Leitung (L) anschließen (brücken).
(nur bei Kabelversion)
ELEKTRONIK
N L
ELEKTRONIK
A
B C 1 2 3 4 5 6
L
N
(nur RF-Modelle)
1 2 3 4
COM
ZONE
ZONE
1 EIN
1 AUS
COM
ZONE
ZONE
ZONE
1 EIN
1 AUS
2 EIN
KLEMME 6
NUR BEI RX3
ZONE
3 EIN
D
25
