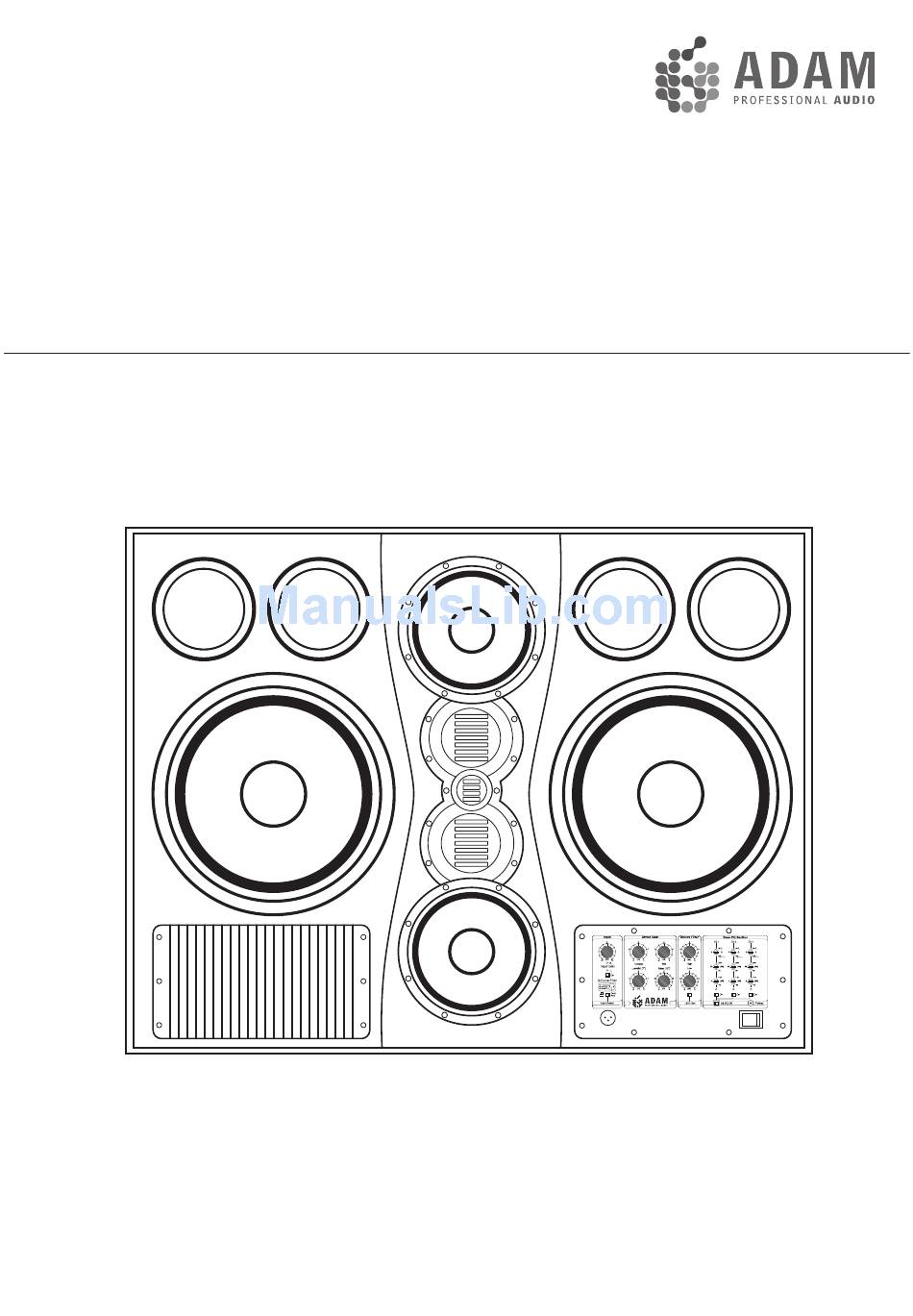

  • Page 1 Operation Manual / Bedienungsanleitung English / deutsch...

  • Page 2: Safety Instructions

    Safety Instructions Please read the following safety instructions before setting up your system. Keep the instructions for further reference. Please heed the warnings and follow the instructions. Caution Risk of electrical shock Do not open Risque de shock electrique Ne pas ouvrier CAUTION: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT REMOVE BACK COVER OR ANY OTHER PART.
  • Page 3 Please note that the diaphragms build up a magnetic field. Do not ply with magnetic items at close range to the diaphragms. Assure free airflow behind the speakers to maintain sufficient cooling. S6X Manual / english...

  • Page 4: Table Of Contents

    Table of contents Safety Instructions ..........2-3 Introduction ............5 Quick Start ............6 Important Information ........6 Connecting the speakers ........6 Speaker Placement ..........7-8 General recommendations ........7 Tweeter at height of ears ........7 The stereo triangle ..........8 Surround placement ..........8 Speaker Adjustment ..........9-10 The Front Control Panel ........9 Input Gain ............9 X-Curve Filter .............9...

  • Page 5: Introduction

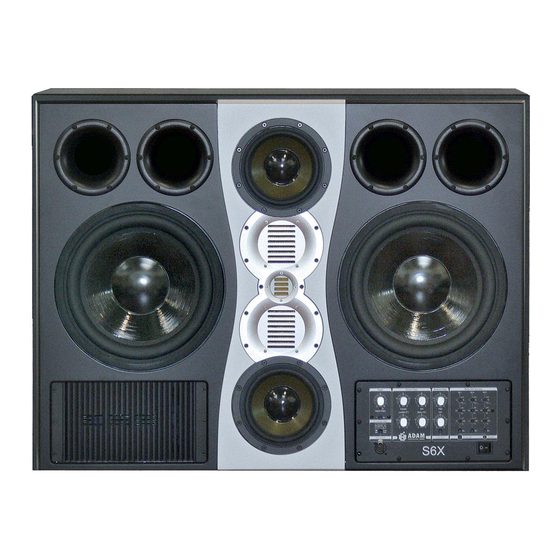

    The S6X is suitable for main monitoring. It is an ideal tool for no-compromise sound reproduction in all larger environments. The S6X is a four-way ported active system that uses the new X-ART tweeter and an X-ART midrange speaker, ensuring full compatibility with the latest expanded high frequency resolution media formats plus four HexaCone -bass/midrange drivers.

  • Page 6: Quick Start

    2. Quick Start Important Information for set up After having unpacked your loudspeaker, please allow the system to acclimate to the temperature of the room for approximately an hour. We recommend using high quality cables to guarantee optimal performance. It is important to ensure the speakers sit firmly on a solid surface! We recommend that you retain the original packaging, as it is the best way to guarantee safe transportation should the need to do so arise.

  • Page 7: Speaker Placement

    The Tweeter should be positioned approximately at the height of your ears. If the speaker does not point right in your direction, you might lose sound information. In case you need to position the speaker in a significant lower or higher position, the monitor should be angled accordingly. S6X Manual / english...

  • Page 8: The Stereo Triangle

    3. Speaker Placement The Stereo Triangle If the loudspeaker is going to be used for stereo ap- plications, the optimum listening position should be at the top of an imaginary equilateral triangle with the two loudspeakers should be placed at the other two points of this triangle.

  • Page 9: Speaker Adjustment

    ISO 2969 Standard, the Dolby™ X-curve has to be applied. The X-curve engages a 3 dB per octave roll-off above 2 kHz. The S6X has a switch located below the input selector that activates this filter, eliminating the need for external processing during film score mixing sessions.

  • Page 10: Driver Gain

    4. Speaker Adjustment Driver Gain Whereas the ‘Input Gain’ raises or lowers the overall input sensitivity up to +/-10 dB, the ‘Driver Gains’ work only within the corresponding frequency range, raising or lowering from +/-2 to +/-6 dB. High / Low Shelf EQs The other two controls operate in a different manner.

  • Page 11: Troubleshooting

    5. Troubleshooting All ADAM products are designed and manufactured to the highest quality standards. However, if any problems with your speaker occur, we recom- mend to proceed as follows: Problem: The LED shows normal operation (green) but there is either no or only a distorted audio signal.

  • Page 12: Maintenance

    Experience has shown that it is very dif- ficult to avoid damage if you have to send them without these. ADAM Audio can not be held responsible for damages due to improper packaging.

  • Page 13: Eu Declaration Of Conformity

    9. EU Declaration of Conformity ADAM Audio GmbH whose registered office is situated at Ederstr. 16, 12059 Berlin, Germany declare under our sole responsibility that the product: complies with the EU Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC, in pursuance of which the following standards have been applied:...

  • Page 14: Limited Warranty

    Service may be supplied by your ADAM Audio national distributor in the country of residence. In this case, the service costs have to be paid for by the owner of the product whereas the costs for parts to be repaired or replaced are free of charge.

  • Page 15: Technical Data

    85 / 800 / 3100 Hz Input connectors (Front/Rear switchable) Input Impedance 10 kΩ Weight 97 kg / 213.8 lb. Height x Width x Depth 720 x 940 x 490 mm / 28.5“ x 37“ x 19.5“ Warranty 5 years S6X Manual / english...
  • Page 16 Notes/Notizen ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Page 17 Bedienungsanleitung deutsch...

  • Page 18: Sicherheitshinweise

    Sicherheitshinweise Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Lautsprecher in Betrieb nehmen. Bitte heben Sie diese Anleitung auf. Bitte beachten Sie alle Warnungen und folgen Sie allen Anweisungen. Achtung Erklärung der graphischen Symbole Gefahr durch Stromschlag Das Blitzsymbol warnt vor der Gefahr eines Nicht öffnen elektrischen Schlages.
  • Page 19 Bitte beachten Sie, dass im Gehäuseinneren sich Magnete befinden, die ein Magnetfeld aufbauen. Vermeiden Sie, mit magnetischen bzw. paramagnetischen Gegenständen in unmittelbare Nähe der Lautsprecher zu hantieren. Zu hohe Lautstärken können ihr Gehör schädigen! Vermeiden Sie direkte Nähe zu Lautsprechern, die mit hohen Pegeln betrieben werden. S6X Bedienungsanleitung / deutsch...
  • Page 20 Inhalt Sicherheitshinweise ........18-19 Einleitung ..........21 Quick Start zur Inbetriebnahme .....22 2.1 Allgemeine Hinweise ......22 2.2 Anschluss der Lautsprecher ....22 Empfehlungen zur Aufstellung ....23-24 3.1 Allgemeine Empfehlungen ......23 3.2 Hochtöner in Ohrenhöhe ......23 3.3 Zweikanal-Stereo ........24 3.4 Mehrkanal (Surround) ......24 Lautsprechereinstellungen .....25-26 4.1 Das Kontrollpanel ........25 4.2 Input Gain ..........25 4.3 X-Curve Filter .........25...

  • Page 21: Einleitung

    Perfektion und bestmöglicher Wiedergabequalität entworfen und gefertigt worden ist. Das Modell S6X wurde entwickelt für den Einsatz als Main-Monitor in großen Regieräumen. Das aktive Vierwege-Bassreflexsystem arbeitet mit neuen X-ART Hoch- und Mitteltönern sowie vier Konuslautsprechern für den Tief- und Mitteltonbereich.

  • Page 22: Quick Start Zur Inbetriebnahme

    2. Quick Start zur Inbetriebnahme Allgemeine Hinweise zur Inbetriebnahme Nach dem Auspacken und der Aufstellung des Lautsprechers sollte dieser ca. eine Stunde unangeschlossen „ruhen”, um sich der jeweiligen Raumtemperatur anpassen zu können. Bitte beachten Sie, dass dieser Monitor, abhängig von Pegel und Nutzungsfre- quenz, einige Tage benötigt, um seine optimale Klangqualität zu erreichen.

  • Page 23: Empfehlungen Zur Aufstellung

    Garantiebestimmungen werden von uns kulant gehandhabt. Hochtöner in Ohrenhöhe Positionieren Sie die Hochtöner möglichst in Ohrenhöhe. Für den Fall, dass Sie die Monitore deutlich über- oder unterhalb Ohrhöhe platzieren müssen, sollten diese entsprechend angewinkelt werden. S6X Bedienungsanleitung / deutsch...

  • Page 24: Zweikanal-Stereo

    3. Empfehlungen zur Aufstellung Zweikanal-Stereo Die gemeinhin günstigste Lautsprecheraufstellung im Zweikanal-Stereobetrieb ist das so genannte ‚Stereo- dreieck’. Die Lautsprecher und der Hörer stehen bzw. sitzen in den Eckpunkten eines gleichseitigen Dreiecks (60°-Winkel). Im Allgemeinen gilt, dass der Abstand der Lautsprecher zueinander dem Hörabstand entsprechen sollte.

  • Page 25: Lautsprechereinstellungen

    Mixentscheidungen zu treffen. Um dabei den ISO-2969-Industriestandard einzuhalten, sollte das Dolby™ X-Curve Filter eingeschaltet werden, das das eingehende Signal um 3dB pro Oktave für alle Frequenzen oberhalb von 2 kHz absenkt. S6X Bedienungsanleitung / deutsch...

  • Page 26: Driver Gain

    Bass EQ Section Um eventuell auftretende stehende Wellen in der Regie kompensieren zu können, haben wir die S6X mit drei vollparametrischen EQs für den Bassbereich (20 Hz bis 200 Hz) ausgestattet. Die drei Equalizer können entweder individuell oder als Gruppe aus dem Signalweg genommen werden, um einen direkten Vergleich zum unbearbeiteten Signal zu ermöglichen.

  • Page 27: Fehlerbehebung

    5. Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandards gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Der Standby-Taster zeigt normalen Betrieb an (grün), es wird aber kein oder nur ein gestörtes Signal ausgegeben: Betrifft das Problem beide Lautsprecher, liegt die Ursache zumeist innerhalb der Signalkette;...

  • Page 28: Wartung Und Pflege

    ADAM Audio kostenpflichtig erworben werden. 8. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschrän- kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) und über Elektro- und Elektronik-Altgeräte (WEEE). Die Produkte müssen entsprech- end diesen Richtlinien recycelt bzw.

  • Page 29: Konformitätsbescheinigung

    9. Konformitätsbescheinigung Wir, die ADAM Audio GmbH mit dem eingetragenen Firmensitz in der Ederstr. 16, 12059 Berlin, Deutschland, erklären hiermit eigenverantwortlich, dass das Produkt den folgenden Normen entspricht: EN 61000-6-1 : 2001 EN 61000-6-3 : 2001 EN 55020 : 2002 EN 55013 : 2001 Ebenfalls stimmt es überein mit der EU General Product Safety 2001/95/EC, und richtet...

  • Page 30: Garantie

    10. Garantie 10.1 Die ADAM Audio GmbH gewährt auf Ihre aktiven Lautsprecher eine beschränkte Garantie von 5 Jahren. Alle Produkte werden nach den höchsten Qualitätsstandards entwickelt und hergestellt. Sollte ein Produkt wider Erwarten dennoch Mängel aufweisen, gelten folgende Bedigungen für die Inanspruchnahme der Garantie:...

  • Page 31: Technischen Daten

    Analoge Eingänge (schaltbar zwischen Vorder- und Rückseite) Eingangsimpedanz 10 kΩ Gewicht 97 kg / 213.8 lb. Höhe x Breite x Tiefe 720 x 940 x 490 mm / 28.5“ x 37“ x 19.5“ Garantie 5 Jahre S6X Bedienungsanleitung / deutsch...
  • Page 32 +49 30-863 00 97-0 ADAM Audio China Follow us on Twitter fax: +49 30-863 00 97-7 email: info@adam-audio.com email: asia-info@adam-audio.com S6X Manual/Bedienungsanleitung. Version 04.2011 English/deutsch. All data subject to change without prior notice. Änderung der technischen Daten ohne Vorankündigung vorbehalten.
