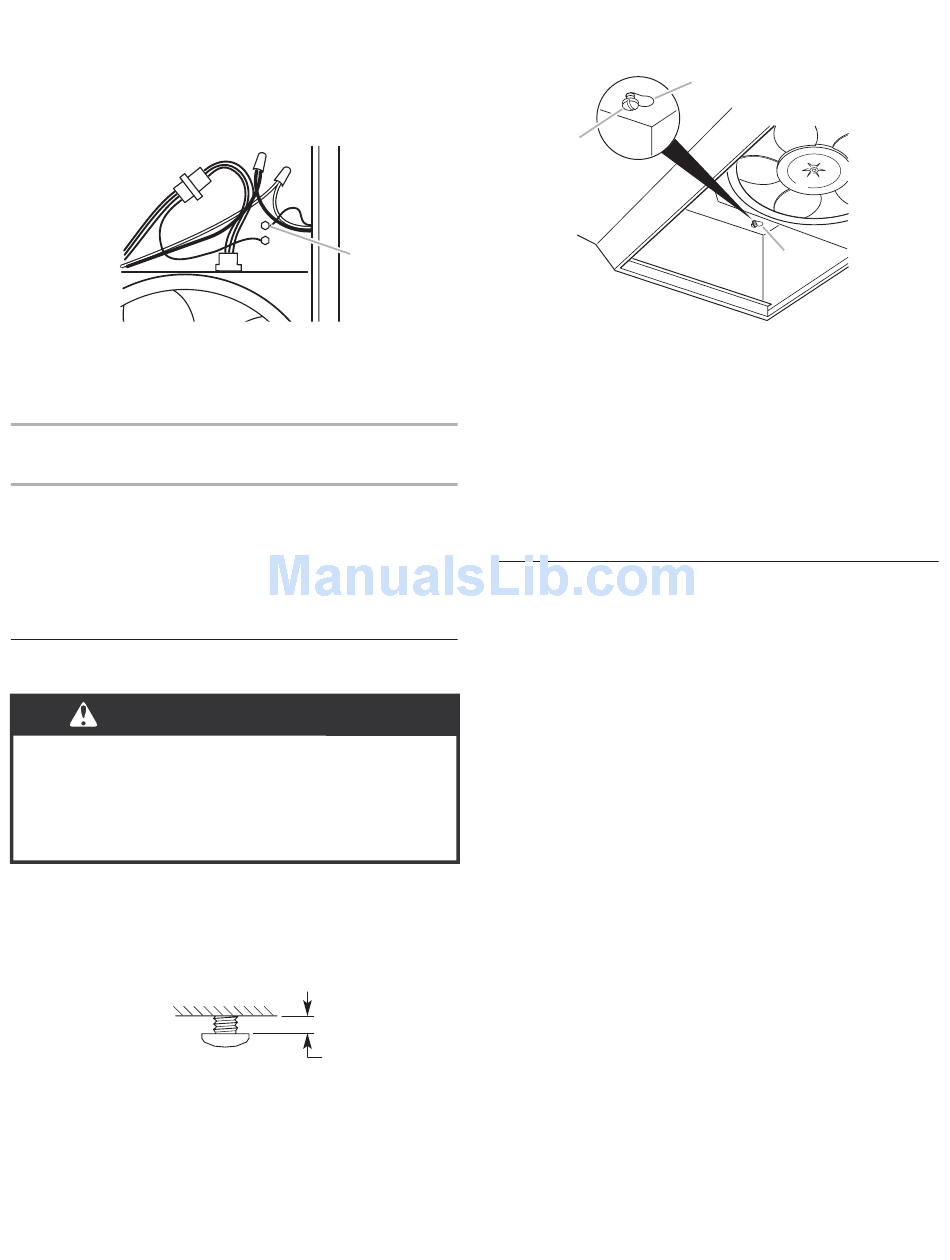

4. Utiliser des connecteurs de fils et raccorder ensemble les
conducteurs noirs.
5. Utiliser des connecteurs de fils et raccorder ensemble les
conducteurs blancs.
6. Raccorder le conducteur de liaison à la terre du câble
d'alimentation au connecteur vert de liaison à la terre; bien
serrer.
A. Connecteur vert - liaison à la terre
7. Bien serrer le serre-câble.
8. Réinstaller le couvercle du boîtier de connexion.
Cordon d'alimentation (homologation UL)
(É.-U. seulement)
1. Connecter un cordon d'alimentation (homologation UL; pièce
n° 99524057 - (É.-U. seulement); pour le raccordement des
conducteurs, procéder selon les instructions fournies.
NOTE : Un serre-câble est fourni avec le cordon
d'alimentation.
2. Réinstaller le couvercle du boîtier de connexion.
Installation de la hotte de cuisinière
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la hotte de la cuisinière.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
1. Prendre les quatre vis de montage de la hotte dans le
sachet de pièces et placer les vis dans les avant-trous de
¹⁄₈" (3,0 mm) percés précédemment. Laisser la tête des vis
dépasser d'environ ¹⁄₄" (6,4 mm) par rapport aux cales
de bois.
2. Soulever la hotte jusqu'à sa position finale, tout en insérant le
câble électrique à travers le trou de passage du câble. Pour
éviter des dommages, veiller à ne pas pousser sur les lames
du ventilateur.
3. Positionner les trous allongés de la hotte par-dessus la tête
A
4. Serrer les vis de montage sur le placard et la hotte en veillant
Installation avec décharge à l'extérieur :
5. Vérifier que le volet de l'orifice de sortie de l'air peut
6. Raccorder le conduit à la hotte. Assurer l'étanchéité des
1. Installer deux (2) lampes à halogène PAR20 (50 W maximum)
2. Réinstaller les filtres.
3. Rétablir l'alimentation électrique.
4. Contrôler le fonctionnement correct de l'appareil.
¹⁄₄
" (6,4 mm)
des vis, puis pousser la hotte vers le mur pour engager la
partie étroite des trous sur les vis de fixation.
B
A. Trous allongés (4)
B. Vis de montage
à ce que chaque vis reste dans la partie étroite du trou de la
hotte.
manœuvrer librement.
jointures avec du ruban adhésif pour conduit.

Achever l'installation

ou deux (2) lampes à incandescence R16 (40 W maximum)
(acquisition séparée).
NOTE : L'encoche des filtres doit être orientée vers l'avant de
la hotte.
Installation sans décharge de l'air à l'extérieur : Fixer un filtre
au charbon (non fourni) sur chaque filtre d'aluminium; orienter
les rayures bleues et jaunes vers la table de cuisson. Vérifier
que le ventilateur peut tourner librement.
A
A
21
