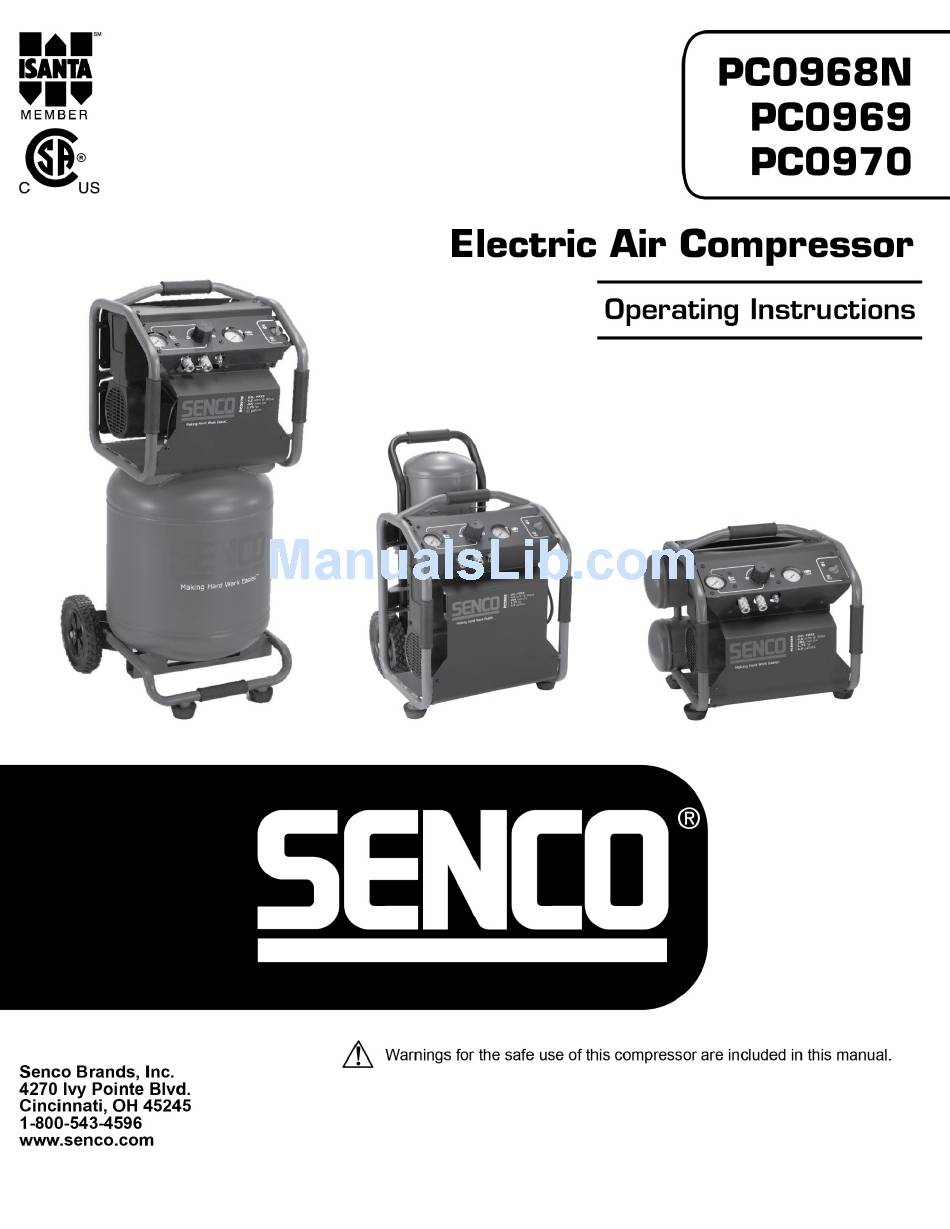

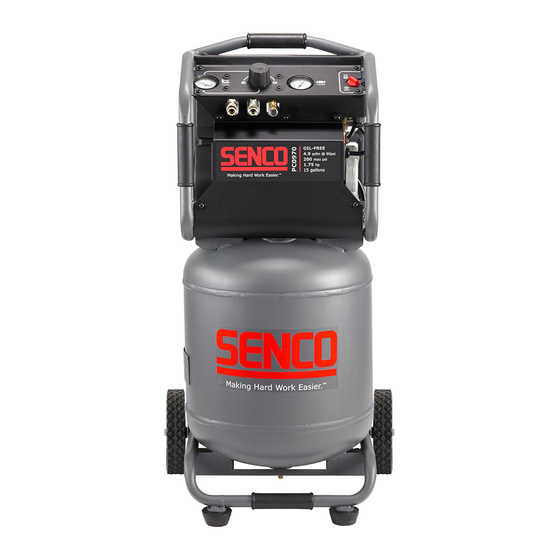

SENCO Air Compressor. The contents of this manual are based on the latest product information available at the time of publication. The manufacturer reserves the right to make changes in price, color, materials equipment, specifications or models at any time without notice.
Safety Warnings Read All Safety Warnings Before Using Air Compressor Hazard Potential Consequence Prevention Serious injury or death could Make sure the air compressor is occur if the air compressor is plugged into a properly Risk of not properly grounded. Your air grounded outlet which provides Electric Shock compressor is powered by...
Page 5
All hoses and fittings shall be suitable for site use at the maximum allowable working pressure of the portable compressor. Use only genuine SENCO® repair parts for your air compressor.
Safety Warnings Read All Safety Warnings Before Using Air Compressor Hazard Potential Consequence Prevention Risk to Serious injury or death could Never inhale air from the air occur from inhaling compressed compressor either directly or Breathing air. The air stream may contain from a breathing device carbon monoxide, toxic vapors connected to the air...
Safety Warnings Read All Safety Warnings Before Using Air Compressor Hazard Potential Consequence Prevention Risk from Risk of bodily injury from Always turn off air compressor moving parts. This air when not in use. Bleed pressure Moving Parts compressor cycles from the air hose and unplug automatically when the...

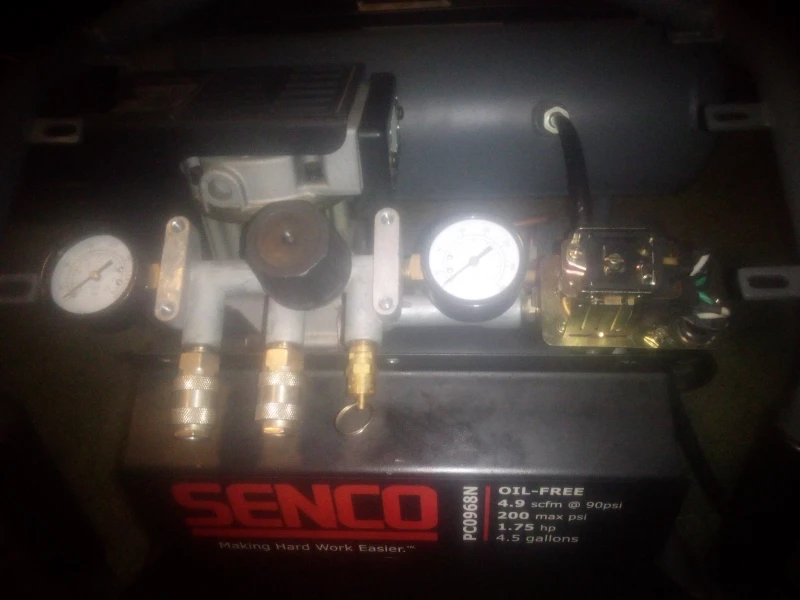

Compressor Features Power Switch – On/Off Quick Disconnect Air Intake Filter Pump/Motor Assembly Safety Relief Valve Air Tank Drain valve Tank Pressure Gauge Outlet Pressure Gauge Pressure Regulator 115 Volt Electric Power Cord Pressure Switch PC0969 only – Integrated Wheels PC0970 only –...
Page 9
Compressor Features This switch is used to start or stop the air 1) Motor/Pressure Switch: compressor. Moving the switch to the ON (1) position will provide automatic power to the pressure switch which will allow the motor to start when the air tank pressure is below the factory set cut-in pressure. When in the ON (1) position, the pressure switch stops the motor when the air tank pressure reaches the factory set cut-out pressure.
1. SENCO® DOES NOT RECOMMEND THE USE OF EXTENSION CORDS as this can create power loss and overheating of the motor. Use of an additional air hose is recommended rather than an extension cord.
Operation Pre-Start Checklist 1. Remove any moisture in the air compressor tank. Remove excessive pressure by pulling on the safety relief valve ring or with an air tool, then open the air tank drain valve in the bottom of the air tank.
Bleed the line by moving the switch to the has not unloaded pump head pressure. position. OFF (0) Defective motor, motor capacitor, motor/pressure Contact Senco Customer Service. switch, or check valve. Symptom 2. When in the ON (1) position, motor runs continuously. Probable Cause Remedy ...
Page 13
Symptom 8. Air blowing from inlet filter. Probable Cause Remedy Damaged inlet (reed) valve. Contact SENCO Customer Service. Symptom 9. Insufficient pressure at air tool or accessory. Probable Cause Remedy Pressure regulator knob not turned to high ...
Compressor Specifications Model # PC0968N PC0969 PC0970 Motor Horsepower 2.5 HP (peak) 2.5 HP (peak) 2.5 HP (peak) 1.75 HP (running) 1.75 HP (running) 1.75 HP (running) Voltage Amperage Phase Single Single Single 3400 3400 3400 Compressor Pump Number of Cylinders...
Page 20
Mantenimiento ............................. 11 Localización Y Solución De Averías ......................12 Especificaciones ............................14 Garantía Limitada ............................15 Guía de Referencia de Piezas PC0968N ....................16 Guía de Referencia de Piezas PC0969 ...................... 17 Guía de Referencia de Piezas PC0970 ...................... 18...
Introducción ¡Lo felicitamos por la compra de su nuevo compresor de aire SENCO®! Puede tener la seguridad de que su compresor de aire SENCO fue construidos con el más alto nivel de precisión y exactitud. Cada componente fue sometido a pruebas rigurosas por los técnicos para garantizar la calidad, duración y rendimiento de este compresor de aire.
Medidas De Seguridad Lea Todas Las Medidas De Seguridad Antes De Usar El Compresor De Aire Riesgo Consecuencia Potencial Prevención Riesgo De Si no se conecta a tierra Asegúrese de que el compresor de correctamente el compresor de aire está...
Page 23
Todas las mangueras y guarniciones serán convenientes para el uso del sitio en la presión de funcionamiento máxima permitida del compresor portable. Utilice sólo recambios originales de SENCO para su compresor de aire.
Page 24
Medidas De Seguridad Lea Todas Las Medidas De Seguridad Antes De Usar El Compresor De Aire Riesgo Consecuencia Potencial Prevención Podrían ocurrir lesiones graves o Nunca inhale el aire del compresor Riesgo Para la muerte si se inhala el aire de aire ya sea directamente o a Las Vias Respiratorias comprimido.
Page 25
Medidas De Seguridad Lea Todas Las Medidas De Seguridad Antes De Usar El Compresor De Aire Riesgo Consecuencia Potencial Prevención Riesgo De Riesgo de ser lesionado por las Apague siempre el compresor de piezas en movimiento. Este cuando no esté en uso. Antes de Las Piezas En Movimiento compresor de aire funciona hacer trabajos de mantenimiento,...
Características Del Compresor Interruptor de motor/presión Desacople rápido Filtro de admisión de aire Bomba del compresor de aire Válvula de seguridad Válvula de purga del tanque de aire Manómetro del tanque Manómetro de presión de salida Regulador de presión Cordón de alimentación de 115 voltios Presóstato Ruedas (PC0970) Ruedas integradas (PC0969)
Page 27
Características Del Compresor Este interruptor se usa para 1) Interruptor Del Motor/Presión: arrancar o parar (apagar) el compresor de aire. Al moverlo a la posición ON (1) (encendido) se suministra alimentación automática al interruptor de presión lo que permitirá que el motor arranque cuando la presión del tanque de aire está...
1. SENCO® NO RECOMIENDA EL USO DE CORDONES DE EXTENSIÓN, ya que esto puede crear pérdida de potencia y sobrecalentamiento del motor. Se recomienda el uso de una manguera de aire adicional en vez de un cordón de extensión.
Funcionamiento Lista De Comprobación Antes De La Puesta En Marcha 1. Quite toda la humedad del tanque de aire del compresor. Descargue el exceso de presión con una herramienta neumática y después abra la válvula de purga ubicada en la parte inferior del tanque. Para reducir presión excesiva tire del anillo de seguridad de la válvula de purga o utilice una pistola de aire.
"activación" del interruptor del motor/presión.Purgar la conducción, moviendo el interruptor a la posición OFF (0) (apagado). Contactar al departamento de Atención al Cliente de Senco. Síntoma 2. Cuando está en la opción Comenzar/Parar, el motor funciona continuamente. Causa Probable Solución ...
Page 31
Causa Probable Solución Válvula (de lámina) de entrada dañada. Contactar al departamento de Atención al Cliente SENCO. Síntoma 9. Presión insuficiente en el implemento o herramienta neumática. Causa Probable Solución La perilla del regulador de presión no está en la ...
Especificaciones Nº de Modelo PC0968N PC0969 PC0970 Motor Potencia 2.5 HP (pico) 2.5 HP (pico) 2.5 HP (pico) 1.75 HP (en 1.75 HP (en 1.75 HP (en funcionamiento) funcionamiento) funcionamiento) Voltaje 120 V 120 V 120 V Amperaje 14 A...
Félicitations pour votre achat de notre nouveau compresseur d’air SENCO®! Vous pouvez être assuré que votre compresseur d’air SENCO a été construit avec le plus haut niveau de précision et d’exactitude. Chaque composant a été rigoureusement testé par des techniciens pour constituer la qualité, l’endurance et la performance de ce compresseur d’air.
Mises En Garde De Sécurité Lisez Toutes Les Mises En Garde De Sécurité Avant D’Utiliser Le Compresseur D’Air Danger Consequences Potentielles Prevention Risque De Des blessures graves ou mortelles Assurez-vous que compresseur peuvent arriver si le compresseur d’air est bien branché sur une prise Commotion Électrique n’est pas mis à...
Page 41
Mises En Garde De Sécurité Lisez Toutes Les Mises En Garde De Sécurité Avant D’Utiliser Le Compresseur D’Air Danger Consequences Potentielles Prevention Risque D’Explosion Des blessures sérieuses voire Faites toujours fonctionner le mortelles peuvent arriver à partir compresseur d’air dans une zone Ou D’Incendie d’étincelles électriques normales au bien ventilée exempte de vapeurs...
Page 42
Mises En Garde De Sécurité Lisez Toutes Les Mises En Garde De Sécurité Avant D’Utiliser Le Compresseur D’Air Danger Consequences Potentielles Prevention Risque D’Inhalation Des blessures sérieuses voire Ne respirez jamais de l’air venant mortelles peuvent arriver suite à dcompresseur d’air, ni directement l’inhalation d’air comprimé.
Page 43
Mises En Garde De Sécurité Lisez Toutes Les Mises En Garde De Sécurité Avant D’Utiliser Le Compresseur D’Air Danger Consequences Potentielles Prevention Risque Présenté Par Les Risque de blessure corporelle Coupez toujours le compresseur venant des pièces mobiles. Le d’air quand vous ne vous servez Pièces Mobiles compresseur d’air se relance...
Caractéristiques Du Compresseur Moteur, manostat Déconnexion rapide Filtre d’entrée d’air Pompe du compresseur d’air Soupape de sûreté Robinet de purge du réservoir d’air Manomètre de pression de réservoir Manomètre de refoulement Régulateur de pression Cordon secteur 115 volts Pressostat Roulettes intégrées (PC0969) Roulettes (PC0970) Poignée télescopique (PC0969)
Page 45
Caractéristiques Du Compresseur Ce commutateur est utilisé pour démarrer ou 1) Moteur / Manostat: ON (1) arrêter le compresseur d’air. En le passant sur la position , le manostat est alimenté et de façon automatique commande le démarrage du moteur quand la pression dans le réservoir d’air est en dessous du seuil de pression basse fixé...
à la terre en conformité avec toutes les normes et réglementations locales. 1. SENCO ne recommande pas l’utilisation de rallonges secteur, car cela provoque de la perte de puissance et une surchauffe du moteur. Utilisez plutôt une rallonge de flexible de sortie d’air comprimé.
Fonctionnement Liste De Vérifications Préliminaires 1. Enlevez toute humidité du réservoir d’air comprimé. Faites retomber la pression en activant un outil mu par air comprimé, puis ouvrez le robinet de purge en bas du réservoir. Éliminer la pression excessive en tirant la valve de décharge de pression de sécurité ou avec un appareil à air, ensuite ouvrir la valve de drainage de la chambre à...
OFF (0) pression de la tête de pompe. Moteur, condensateur de moteur, commutateur Contactez le support à la clientèle de Senco. moteur/pression potentiellement défectueux. Le cordon secteur n’est pas branché. Connectez le cordon sur la prise secteur.
Page 49
Symptôme 8 – L’air fuit au niveau du filtre d’entrée. Cause Probable Remède Soupape flexible d’admission défectueuse. Contactez le service à la clientèle de Senco. Symptôme 9 – Pression d’air comprimé insuffisante au niveau de l’outil ou accessoire. Cause Probable Remède ...
Spécifications Référence de Modèle PC0968N PC0969 PC0970 Moteur Puissance 2.5 HP (maximum) 2.5 HP (maximum) 2.5 HP (maximum) 1.75 HP (en marche 1.75 HP (en marche 1.75 HP (en marche normale) normale) normale) Tension 120 V 120 V 120 V Ampérage...
