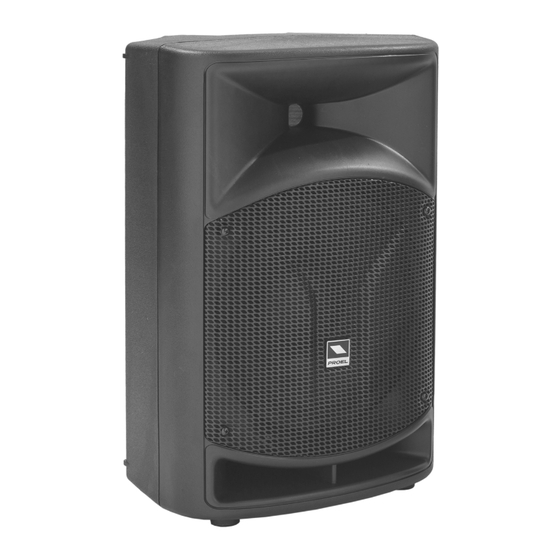

PROEL FREEPASS10USB User Manual

Portable sound system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
FREEPASS10USB
Portable Sound System
USER'S MANUAL
ENGLISH
ITALIANO
96MAN00097-REV.25/14

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FREEPASS10USB and is the answer not in the manual?

Questions and answers

Related Manuals for PROEL FREEPASS10USB

Summary of Contents for PROEL FREEPASS10USB

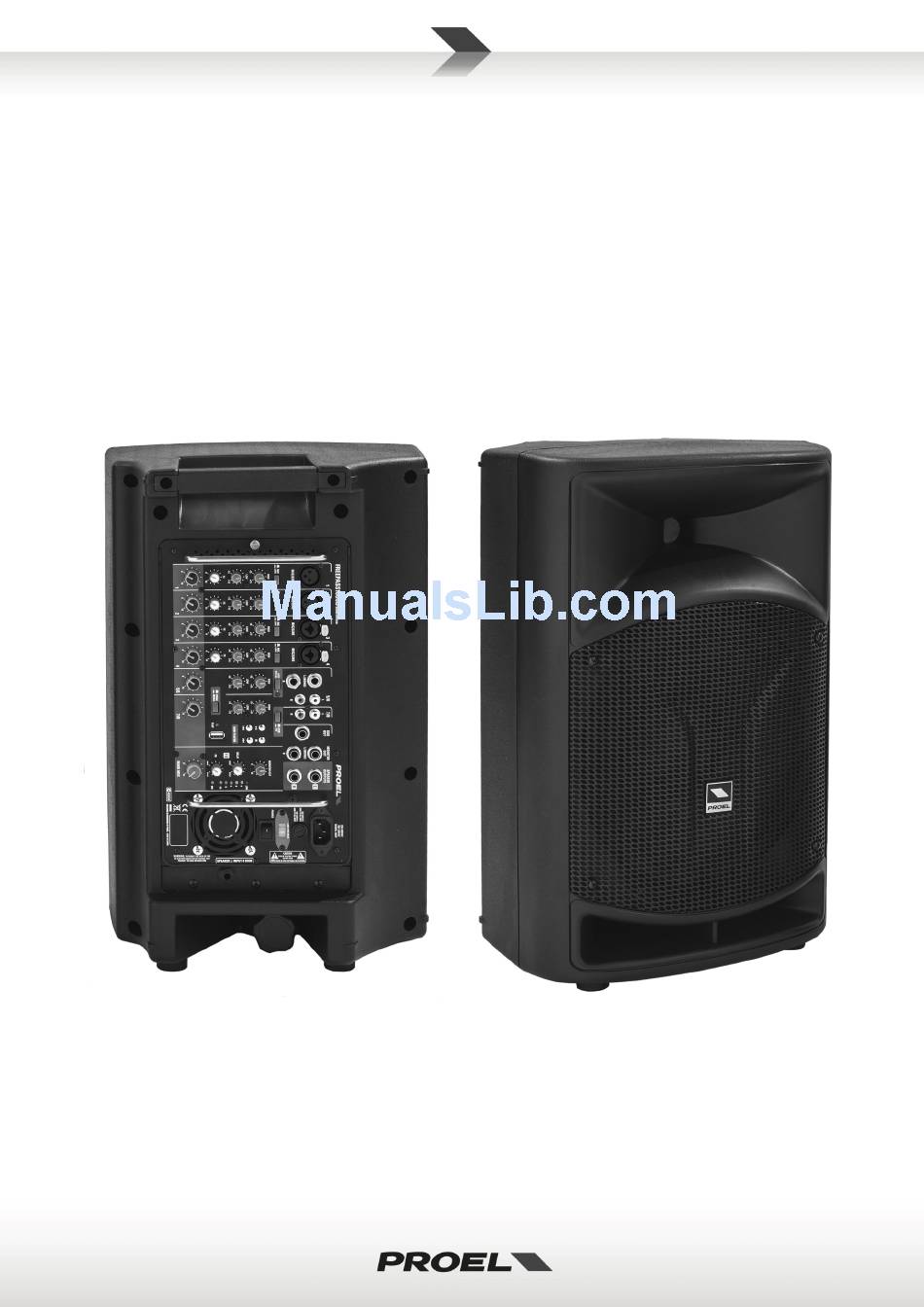

  • Page 1 FREEPASS10USB Portable Sound System USER’S MANUAL ENGLISH ITALIANO 96MAN00097-REV.25/14...

  • Page 2: Table Of Contents

    IN CASE OF FAULT .............................3 PACKAGING, SHIPPING AND COMPLAINT ....................3 WARRANTY AND PRODUCTS RETURN ......................3 MAINTENANCE AND DISCLAIMER ......................4 POWER SUPPLY ............................4 USER’S WARNINGS AND CE CONFORMITY ....................4 INTRODUCTION ............................5 DESCRIPTION ............................5 OPERATIONS .............................5 FREEPASS10USB - TECHNICAL SPECIFICATION ..................10...

  • Page 3: Disposal Of Old Electrical & Electronic Equipment

    Proel products have operating warranty and comply their specifications, as stated by manufacturer.. • Proel warrants all materials, workmanship and proper operation of this product for a period of two years from the original date of purchase. If any defects are found in the materials or workmanship or if the...

  • Page 4: Maintenance And Disclaimer

    Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage" or "indirect damage" caused by product defectiveness.

  • Page 5: Introduction

    CLASS D amplifier, two full-range speakers and high quality connection cables. FREEPASS10USB is are complete PA systems that, even if compact in size, quick to setup and simple to use, are packed with a full set of features and delivers an unexpected sound quality for this kind of systems.
  • Page 6 MIC/LINE 1-2 IN This is a XLR connector that accepts a XLR plug from any balanced or unbalanced microphone. The XLR input is wired as follows: Pin 1 = shield or ground Pin 2 = + positive or "hot" Pin 3 = - negative or "cold" CH1-2 PHANTOM SWITCH This switch activates (LED on) and deactivates (LED Off ) the phantom power on MIC 1-2 Inputs.
  • Page 7 When L(MONO) input signal is inserted alone without R input signal, the L(MONO) input signal is sent to both output channels. 10. LINE STEREO 5/6 IN (RCA) Alternatively to previous jack inputs these two RCA female connectors can be used. They accept two RCA plug from LEFT and RIGHT channels of a line level auxiliary source, each RCA input is wired as follows: Tip = + positive or "hot"...
  • Page 8 The LEVEL METER shows the level of the signal sent to the outputs. To avoid excessive distortion, try to avoid the last RED "LIM" LED to be continuously on. 28. POWER Use this switch to power ON or OFF the FREEPASS10USB. The FREEPASS10USB is "ON" when the switch is in the "I" position. 29. AC~ SOCKET Here’s where you plug in your mains supply cord.
  • Page 9 REPLACE THE PROTECTION FUSE ONLY WITH THE SAME TYPE. IF, AFTER THE REPLACEMENT, THE FUSE INTERRUPTS AGAIN, DO NOT TRY AGAIN THEN CONTACT THE PROEL SERVICE CENTER. 31. LINE VOLTAGE This switch sets the AC voltage line of your country (usually it is set by factory and isn't necessary to change it).

  • Page 10: Freepass10Usb - Technical Specification

    FREEPASS10USB - TECHNICAL SPECIFICATION MIXER Section MONO inputs (4) 2x LINE/MIC IN (XLR) + 2x LINE/MIC IN (COMBO) STEREO inputs (2) 1x LINE IN (2x JACK/RCA) + 1x LINE IN (2x RCA) Input EQ HIGH ±15dB 10KHz, LOW ±15dB 100Hz...
  • Page 11 IMBALLAGGIO, TRASPORTO E RECLAMI ....................12 GARANZIE E RESI ............................ 12 MANUTENZIONE E LIMITAZIONI D’USO ....................13 ALIMENTAZIONE ............................ 13 AVVERTENZE PER L’UTILIZZO E CONFORMITÀ CE ................. 13 INTRODUZIONE ............................14 DESCRIZIONE............................14 FUNZIONI ............................... 14 FREEPASS10USB – SPECIFICHE TECNICHE ..................... 19...

  • Page 12: Trattamento Del Dispositivo Elettrico Od Elettronico A Fine Vita

    8 giorni dal ricevimento della merce. GARANZIE E RESI • I Prodotti Proel sono provvisti della garanzia di funzionamento e di conformità alle proprie specifiche, come dichiarate dal costruttore. • La garanzia di funzionamento è di 24 mesi dopo la data di acquisto. I difetti rilevati entro il periodo di garanzia...

  • Page 13: Manutenzione E Limitazioni D'uso

    AVVERTENZE PER L’UTILIZZO E CONFORMITÀ CE • I Prodotti Proel sono conformi alla direttiva LVD 2006 / 95 / EC, secondo lo standard EN 60065. • PROEL S.p.A dichiara che questo prodotto (escluso il sistema del radio microfono) è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 2004/108/EC (EMC), secondo gli standard EN 55103-1 e EN 55103-2.

  • Page 14: Introduzione

    L’altro diffusore include un capiente scomparto che può contenere i cavi di connessione ad altri accessori. I due cavi PROEL ad alta qualità forniti con il sistema sono dotati di robusti connettori a jack in metallo. I diffusori in polipropilene a due vie con driver a compressione da 1,35” caricato a tromba e woofer da 10”...
  • Page 15 MIC/LINE 1-2 IN Connettore XLR femmina che accetta un XLR maschio da qualsiasi microfono dinamico bilanciato o sbilanciato. Le terminazioni dell' ingresso XLR sono le seguenti: Pin 1 = schermo o massa Pin 2 = + positivo o "caldo" Pin 3 = - negativo o "freddo" 2.
  • Page 16 Quando il segnale di ingresso L(MONO) è inserito da solo senza il segnale R, il segnale L(MONO) ed è inviato ad entrambe i canali di uscita. 10. INGRESSO LINE STEREO 5/6 (RCA) Alternativamente ai jack precedenti si possono usare questi due connettori femmina RCA. Essi accettano due RCA maschio dai canali sinistro e destro di una sorgente ausiliaria con livello linea, ogni ingresso RCA è...
  • Page 17 L'indicatore di livello LEVEL METER mostra il livello del segnale inviato alle uscite. Per evitare una eccessiva distorsione, cercare di evitare l'accensione pressoché costante dell'ultimo LED rosso "LIM". 28. POWER Usare questo tasto per accendere e spegnere il FREEPASS10USB. Il FREEPASS10USB è acceso "ON" quando il tasto è in posizione "I". 29. AC~ SOCKET Inserire in questa presa il cavo di alimentazione di rete, utilizzando esclusivamente il cavo in dotazione.
  • Page 18 MEDESIME CARATTERISTICHE RIPORTATE SUL PRODOTTO. SE DOPO LA SOSTITUZIONE, IL FUSIBILE INTERROMPE NUOVAMENTE IL FUNZIONAMENTO DELL'APPARATO, NON INSISTERE E CONTATTARE IL SERVIZIO ASSISTENZA PROEL. 31. LINE VOLTAGE Questo selettore imposta la tensione di rete della linea elettrica del vostro paese (tipicamente è già...

  • Page 19: Freepass10Usb - Specifiche Tecniche

    FREEPASS10USB – SPECIFICHE TECNICHE Sezione MIXER Ingressi MONO (4) 2x LINE/MIC IN (XLR) + 2x LINE/MIC IN (COMBO) Ingressi STEREO (2) 1x LINE IN (2x JACK/RCA) + 1x LINE IN (2x RCA) EQ ingressi HIGH ±15dB 10KHz, LOW ±15dB 100Hz...
  • Page 20 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com...
