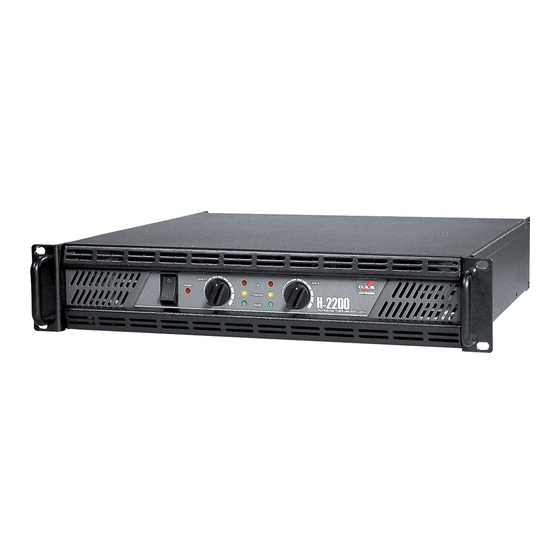

D.A.S. H-1500 User Manual

D.A.S. H-1500 User Manual

Power amplifiers
Table of Contents

Advertisement

Available languages

Available languages

H
series

Power Amplifiers

H-1500
H-2200
H-4000
M A N U A L D E L U S U A R I O / U S E R ' S G U I D E

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H-1500 and is the answer not in the manual?

Questions and answers

Summary of Contents for D.A.S. H-1500

  • Page 1: Power Amplifiers

    Power Amplifiers H-1500 H-2200 H-4000 M A N U A L D E L U S U A R I O / U S E R ’ S G U I D E...
  • Page 2: Precauciones De Seguridad

    Precauciones de Seguridad Safety Precautions El signo de exclamación dentro de un triángulo indica la existencia The exclamation point inside an equilateral triangle indicates the de componentes internos cuyo reemplazo puede afectar a la existence of internal components whose substitution may affect seguridad.
  • Page 3: Rejillas De Ventilación

    (CLIP) PRESENTACIÓN D) INDICADOR LED DE RECORTE Cuando alguno de los canales entra en saturación, debido a Generalidades que la excursión de la señal supera la máxima tensión que puede suministrar la fuente de alimentación del amplificador, Gracias por adquirir un amplificador D.A.S. Los amplificadores el correspondiente LED (indicador luminoso) rojo del canal se de potencia D.A.S.
  • Page 4: Instalación

    DESCRIPCIÓN DEL PANEL POSTERIOR E) REJILLAS DE ENTRADA DE AIRE Como en el caso de las rejas de la parte frontal, deben estar siempre libres de obstrucción, polvo u objetos que impidan la A) SALIDAS DE LÍNEA DE ALTAVOCES libre circulación de aire. La salida de altavoces se realiza a través de las bornas roja y negra de cada canal, o bien por uno o dos de los conectores INSTALACIÓN...
  • Page 5 Sin señal de un altavoz es recortar (saturar, idle clip llevar en ) de forma considerable. H-1500 8+8 ohm El amplificador integra una protección 4+4 ohm bridge Puente/ 8 ohm contra el recorte continuado, aunque su eficacia no es total con señal...
  • Page 6: Controles De Nivel

    CONTROLES DE NIVEL LEVEL Los controles de nivel nos permiten cambiar la ganancia de entrada de la señal. Aunque están relacionados con la potencia de salida, no son una representación directa de ésta. Podemos tener máxima salida de potencia con estos potenciómetros a la mitad.
  • Page 7: Especificaciones

    Dimensions Dimensiones / See Line Drawings section Véase sección Dibujos de línea / DIBUJOS DE LÍNEA Modelos de 2 unidades de altura (H-1500 y H-2200): Modelos de 3 unidades de altura (H-4000): H series User's manual Serie H / Manual del usuario /...
  • Page 8 APÉNDICE A. Conexiones en modo puente El procedimiento para usar el amplificador en modo puente es el siguiente : 1. Apague el amplificador. 2. Baje al mínimo los dos controles de volumen. (Ambos atenuadores girados totalmente en sentido anti horario). 3.
  • Page 9 APÉNDICE B. Conexiones de línea : no-balanceadas y balanceadas Existen dos métodos básicos para transportar la señal de audio: Línea no-balanceada: Emplea un cable con dos conductores, transportando la señal como diferencia de potencial (voltaje) entre ambos. El ruido electromagnético (interferencias) del entorno puede sumarse a la señal que los cables transportan, apareciendo a la salida de nuestro sistema como ruido indeseado.
  • Page 10 APÉNDICE C. Tablas para la selección del cable La pérdida de potencia y el factor de amortiguamiento resultante se muestran para varias longitudes y secciones de cable. Se recomienda un factor de amortiguamiento mínimo de 25, y preferiblemente no inferior a 50 para instalaciones de calidad. Aunque, por ejemplo una pérdida del 10% de la potencia apenas sea audible, el bajo factor de amortiguamiento resultante supone que el amplificador tiene poco control sobre el altavoz, que conlleva un sonido poco claro y con coloración en las frecuencias graves.
  • Page 11 A channel’s protection may be triggered by: INTRODUCTION • Overheating sensed at any part of a channel. When the General amplifier has cooled down, the channel’s output will be connected and operation will resume. The control circuit Thank you for purchasing a D.A.S. power amplifier. It has been has some degree of built-in hysterisis to avoid turn-on built with the most advanced modular technology, and has and off oscillations.
  • Page 12: Installation

    BACK PANEL DESCRIPTION your region, cable colour codes are brown (live), blue (neutral) and yellow-green (earth). A) OUTPUT CONNECTIONS E) FAN INLET GRILLES Like for the front outlet grilles, keep clean and dust-free to For connection of channel outputs to speakers, both binding assure free air intake for proper cooling.
  • Page 13: Switch On/Off

    Similarly, we may have the model load Sin señal gain controls at maximum and not idle have maximum output if our source H-1500 8+8 ohm 4+4 ohm signal is not hot enough. bridge Puente/ 8 ohm One way to use the volume controls is...
  • Page 14: Specifications

    15 Kg (33 lbs.) 30 Kg (65 lbs.) Dimensions Dimensiones / See Line Drawings section Véase sección Dibujos de línea / LINE DRAWINGS 2U models (H-1500, H-2200): 3U models (H-4000): H series User's manual Serie H / Manual del usuario /...
  • Page 15: Appendix A. Bridge Mode Operation

    APPENDIX A. Bridge Mode Operation To operate in bridge mode, follow these steps: Switch off the amplifier. Turn volume control potentiometers on the front panel to minimum position (fully anticlockwise). Connect input signal to channel A. “BRIDGE” Set mode switch to Connect speakers as follows: Connect (+) to red speaker terminal on channel A’s output terminals Connect (-) to red speaker terminal on channel B’s output terminals...
  • Page 16: Appendix B. Line Connections : Unbalanced And Balanced

    APPENDIX B. Line connections : unbalanced and balanced There are two basic ways to transport an audio signal: Unbalanced line: Utilising a two-conductor cable, it transports the signal as the voltage between them. Electro-magnetic interference can get added to the signal as undesired noise. Connectors that carry unbalanced signals have two pins, such as RCA Phono jack Cannon...
  • Page 17: Appendix C. Tables For Cable Selection

    APPENDIX C. Tables for cable selection The table below is intended to aid the selection of the appropriate cable. Power loss and resulting damping factor are shown for different values of cable length and area. A minimum damping factor of 25 is recommended, preferably not lower than 50 for quality installations.
  • Page 18 NOTAS / NOTES H series User's manual Serie H / Manual del usuario /...
  • Page 20 D.A.S. AUDIO S.A. C/. Islas Baleares, 24 D.A.S. Audio of America, Inc. 46988 Fuente del Jarro - Valencia, SPAIN http://www.dasaudio.com Sunset Palmetto Park 6816 NW 77th Court. Miami, FL. Tel. 96 134 0525 - Tel. Intl. +34 96 134 0860 33166 - U.S.A.
