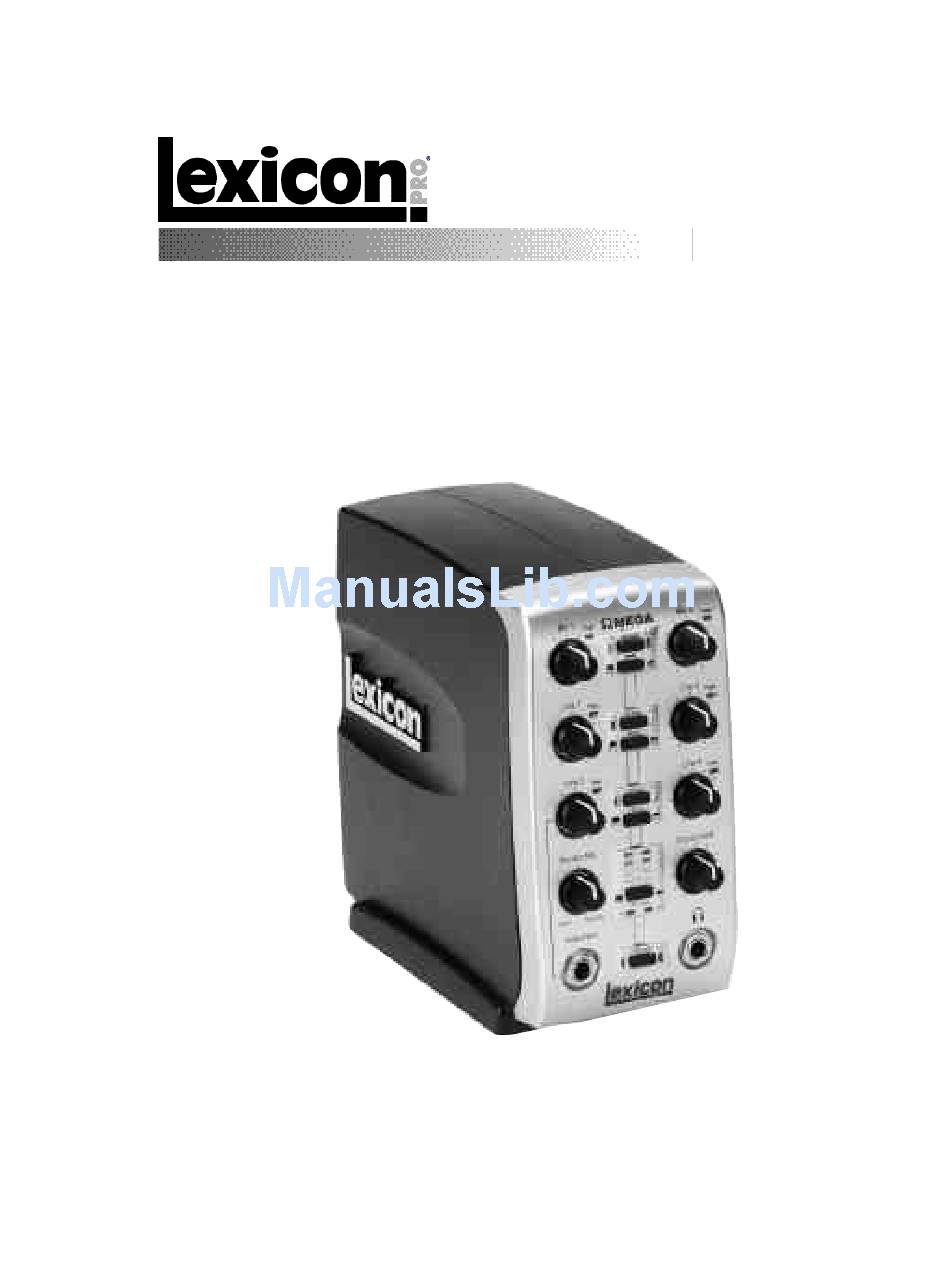

- Page 1 OMEG A Desktop Recording Studio Owner’s Manual...
-
Page 2: Important Safety Instructions
IMPOR TANT SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols that warn of potential hazards with electrical products. The lightning flash with arrowpoint in an equi- lateral triangle means that there are dangerous voltages present within the unit. The exclamation point in an equi - lateral triangle indicates that it is necessary for the user to refer to the owner’s manual. -
Page 3: Electromagnetic Compatibility
Directive 93/68/EEC . Vice-President of Engineering 8760 S. Sandy Parkway Sandy, Utah 84070,USA Date:September 2003 European Contact: Your local Lexicon Professional Sales and Service Office or Harman Music Group 8760 S.Sandy Pkwy. Sandy, UT 84070 USA Ph:(801) 566-8800... -
Page 4: Service Info
Benutzung und Wartung frei von Material- und Verarbeitungs- fehlern ist. 3. Lexicon Professionals mit dieser Garan- tie eingegangene Verpflichtung beschränkt sich auf das Reparieren oder - nach unserer Einschätzung - Ersetzen fehlerhafter Materialien, deren... -
Page 5: Table Of Contents
Lexicon Pr ofessional ® Inhalt Einleitung ............1 Ausstattung. -
Page 6: Einleitung
OMEGA EINLEITUNG Herzlichen Glückwunsch zum Kauf des Lexicon OMEGA™ Desktop Recording Studios. Das Lexicon OMEGA ist eine komplette USB-Aufnahme-Lösung. Es besteht aus einer intuitiven I/O-Einheit plus Mehrspuraufnahme-Software und verkörpert in Verbindung mit Ihrem Computer ein kompaktes profes- sionelles Audioproduktions-System mit allen Tools, die für exzellente Resultate... -
Page 7: Tm Auspacken
Der Lieferumfang besteht aus: • Omega Desktop Audio Interface • Installations-CD-Rom mit der Pro Tracks Plus Recording ™ Software und dem Lexicon Pantheon Reverb Plug-In für ™ Windows • Installations-CD-Rom mit der BIAS Deck 3.5 SE Recording ®... -
Page 8: Vorderseite
OMEGA VORDERSEITE Die Omega Vorderseite ist wie folgt ausgestattet: • Mic 1-2 Gain Diese Regler stellen die Eingangsverstär - kung der Mic 1- und Mic 2-Eingänge ein. • Line 1-4 Gain Diese Regler stellen die Eingangsverstär - kung der Line 1- bis Line 4-Eingänge ein. •... -
Page 9: Output Level
• USB LED Die USB LED zeigt an, dass das Omega via USB mit Ihrem Computer kommuniziert und Lexicon Pr ofessional Audio-/MIDI-Signale das System durchlaufen können. Bei blinkender USB LED kommuniziert das Omega nicht mit Ihrem Computer. •... -
Page 10: Rückseite
OMEGA RÜCKSEITE Die OMEGA-Rückseite ist wie folgt aus- gestattet: • Line In 1-4 Diese 1/4” Eingänge können symmetri- sche und asymmetrische Audioquellen verarbeiten. Das Input Gain wird jeweils mit den vorderseitigen Line 1-4 Regler n eingestellt. • Line Out L/R Diese Ausgänge unterstützen symmetri- sche TRS oder asymmetrische TS 1/4”... - Page 11 Der S/PDIF-Ausgang sendet nur das Stereo-Signal, das vom Computer zurückgeführt wird. Daher wird es nicht von der Einstellung des Mix-Reglers beeinflusst. Lexicon Pr ofessional • +48V Schalter Schaltet die Phantomspannung für die Mic 1- und Mic 2-Eingänge ein. Dyna- mische Mikrofone benötigen für den...
-
Page 12: Anschlüsse Herstellen
OMEGA ANSCHLÜSSE HERSTELLEN Das OMEGA ist sowohl 8 x 4 x 2 Mischer als auch USB Audio Interface und lässt sich in den verschiedensten Audio- Setups einsetzen. Dieser Abschnitt beschreibt die grundlegenden Anschlussverfahren für folgende Anwendungen: • Audio abhören • Audio aufnehmen •... -
Page 13: Audio Abmischen
Audio. Das Omega verfügt über digitale Eingänge und Ausgänge für Digitalaudio im S/PDIF Format. S/PDIF-Gerät ans Omega anschließen: Lexicon Pr ofessional Verwenden Sie zwei 75 Ohm Koaxialkabel mit Cinch- Steckern an beiden Enden. Verbinden Sie den S/PDIF- Ausgang des Geräts mit dem... -
Page 14: Anschlussdiagramm
OMEGA Anschlüsse herstellen ANSCHLUSS-DIAGRAMM... -
Page 15: Software-Einrichtung
USB-Port des Computers und dem USB-Port des Omega hergestellt haben. WINDOWS 2000 Bei Windows 2000-basierten Systemen müssen die USB-Treiber installiert wer- den, bevor Sie die Verbindung zwi- schen dem USB-Port des Computers und dem USB-Port des Omega her- stellen. Lexicon Pr ofessional ®... - Page 16 Sie schrittweise wie folgt vor: WINDOWS XP/2000 ® Gehen Sie zu Options>Audio. Klicken Sie auf das Drivers Register. Wählen Sie die Lexicon-Treiber wie unten gezeigt. Dies ist ein typisches Setup. Achten Sie darauf, dass nur die Lexicon Win USB Treiber markiert sind. Software einrichten...
- Page 17 Um die Treiber für Windows XP (16 und 24 Bit Tiefe) und Windows 2000 (16 Bit Tiefe) einzustellen, gehen Sie zu Options>Audio. Klicken Sie auf das Advanced Register. Wählen Sie WDK/KS im Driver Mode-Feld des Playback und Recording Abschnitts – siehe unten. Lexicon Pr ofessional ®...
- Page 18 OMEGA WINDOWS 2000 (24 Bit Audio) ® Um die Treiber für Windows 2000 (24 Bit Tiefe) einzurichten, gehen Sie zu Options>Audio. Klicken Sie auf das Advanced Register. Wählen Sie MME (32-Bit) im Driver Mode-Feld des Playback und Recording Abschnitts – siehe unten.
- Page 19 PLAYBACK UND RECORD TIMING Um das Playback Timing und das Record Timing einzustellen, gehen Sie zu Options>Audio. Klicken Sie auf das General Register. Wählen Sie Lexicon Win USB 1-2 In/Out im Playback Timing Master-Feld und im Record Timing Master-Feld. Wählen Sie auch die gewünschte Bit-Tiefe im Audio Driver Bit...
-
Page 20: Macintosh ® Software-Einrichtung
OMEGA MACINTOSH SOFTWARE ® EINRICHTUNG Sie müssen die Software Installations- Anleitung lesen, die mit den Softwar e CD-ROMs in der Omega-Box geliefert wurde, um die erfolgreiche Installation der Recording Software und USB- Treiber sicherzustellen. Falls Sie die Software noch nicht instal- liert haben, holen Sie dies bitte jetzt nach, bevor Sie mit dem nächsten Abschnitt fortfahren. -
Page 21: Signalführungs-Diagramm
Signal Routing Diagram Lexicon Pr ofessional ®... -
Page 22: Technische Daten
OMEGA TECHNISCHE DATEN Mikrofon-Eingänge: Eingangsimpedanz: Phantomspannung: EIN: Eingangspegel: Frequenzgang: Klirrfaktor+Rauschen: Insert-Eingänge: Send-Pegel (Spitze): max. Return-Pegel (Ring): Line-Eingänge: Eingangsimpedanz: max. Eingangspegel: Frequenzgang: Klirrfaktor+Rauschen: Instrumenten-Eingang: Eingangsimpedanz: max. Eingangspegel: Frequenzgang: Klirrfaktor+Rauschen: Übersprechen: Line-Ausgänge: Pegel: Impedanz: Headphone-Ausgang: MIDI Interface: Digital Audio Input: Digital Audio Output: D/A und A/D Wandlung Samplerate: Dynamikbereich:... - Page 23 8760 South Sandy Parkway Sandy, Utah 84070 U.S.A. Phone: (801)-568-7660 Fax: (801)-568-7662 Questions or comments? Email us at: customer@lexiconpro.com or visit our World Wide Web home page www.lexiconpro.com Copyright 2003 Lexicon Professional 18-0233 ®...
