Worx WG500 User Manual

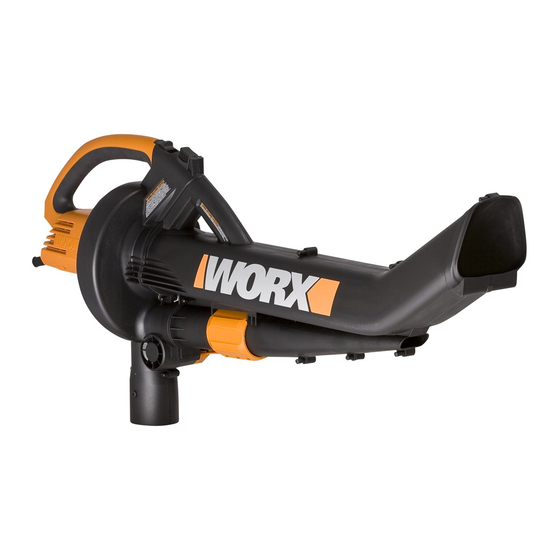

Worx all-in-one blower/vac/mulcher
Hide thumbs Also See for WG500:

Advertisement

Available languages

Available languages

Table of Contents

Soprador/aspirador/triturador tudo em um
All-in-one Blower/Vac/Mulcher
WG500 WG500E
PT
P05
EN
P11

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WG500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Worx WG500

Summary of Contents for Worx WG500

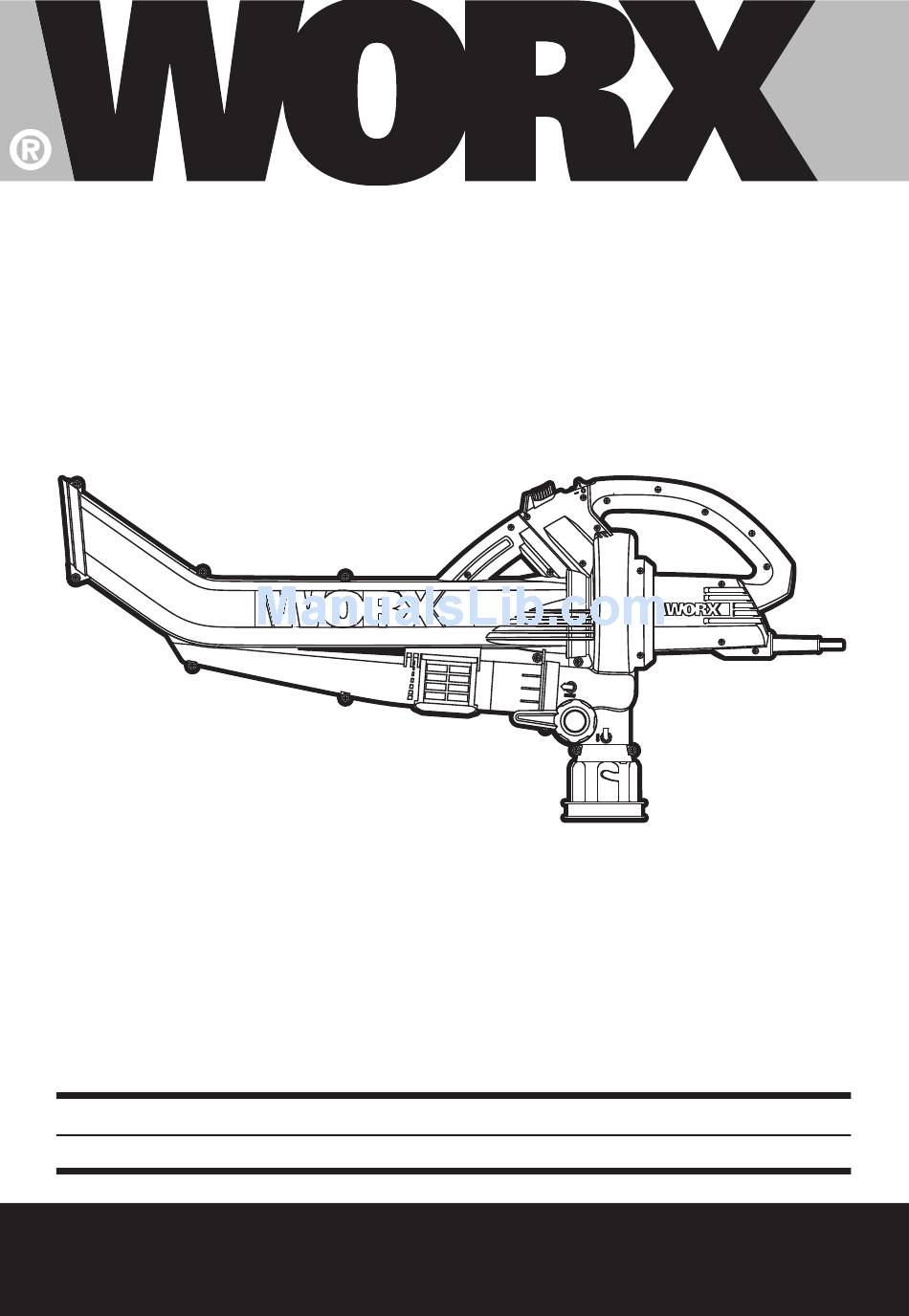

  • Page 1 Soprador/aspirador/triturador tudo em um All-in-one Blower/Vac/Mulcher WG500 WG500E...
  • Page 5 1. EMPUNHADURA 2. INTERRUPTOR LIGA/DESLIGA 3. BOTÃO DE TRAVA 4. TUBO DE ASPIRAÇÃO 5. CAIXA DO MOTOR 6. ESTRUTURA DE SUPORTE DO SACO 7. ALAVANCA SELETORA DE SOPRADOR/ASPIRADOR 8. CONTROLE DA VELOCIDADE 9. TUBO DO SOPRADOR 10. SACO COLETOR DE FOLHAS Acessórios ilustrados ou descritos não estão totalmente fornecidos.

  • Page 6: Dados Técnicos

    DADOS TÉCNICOS WG500 WG500E Tensão nominal 127V~60Hz 220-240V~50/60Hz potência nominal 1500W Rotação 15000/min Capacidade de ar /min Velocidade do ar 335Km/h Capacidade cobertura vegetal 10:1 Capacidade do saco coletor Peso 3.8kg Duplo isolamento ACESSÓRIOS Saco coletor de folhas Recomendamos que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta.
  • Page 7 AVISO GERAL DE • Não deve utilizar este dispositivo quando estiver a chover ou em locais húmidos. SEGURANÇA • O fabricante não se responsabiliza pelos danos causados devido a um uso incorreto. ATENÇÃO! Leia atentamente as OBSERVAÇÃO: Para proteção do operador, seguintes instruções.

  • Page 8: Manutenção E Armazenamento

    de energia e de extensão. Não use o terceiros. equipamento se o cabo estiver danificado k) Não coloque as mãos ou os pés próximo ou desgastado. ou por baixo das peças rotativas. No caso f) Nunca utilize este equipamento caso as dos cortadores rotativos, mantenha-se suas empunhaduras ou mecanismos de sempre afastado da abertura de descarga.
  • Page 9 SÍMBOLOS MONTAGEM MONTAGEM DO TUBO DO ASPIRADOR (Fig. A, B) Aviso! Antes de montar o tubo, verifique se o plugue esta desligado ou ligado na tomada. (2) coloque a posição ‘’0’’ Ler o manual Ajustar o tubo do soprador na carcaça do motor como mostra as figuras A e B.
  • Page 10 PARAR aspiração em um monte de fragmentos nem segure o tubo verticalmente enquanto forçar a Mova o botão ligar/desligar (2) para a posição alimentação de fragmentos no tubo. Qualquer de desligado “0” . AVISO! A ferramenta ainda funciona uma dessas duas ações pode obstruir e danificar o impulsor.
  • Page 11 1. HANDLE 2. ON/OFF SWITCH 3. RELEASE BUTTON 4. VACUUM TUBE 5. MOTOR HOUSING 6. BAG HOLDING FRAME 7. BLOWER/VACUUM SELECTOR LEVER 8. VARIABLE SPEED CONTROL 9. BLOWER TUBE 10. LEAF COLLECTION BAG Not all the accessories illustrated or described are included in standard delivery. All-in-one Blower/Vac/Mulcher All-in-one Blower/Vac/Mulcher...

  • Page 12: Technical Data

    TECHNICAL DATA WG500 WG500E Voltage 127V~60Hz 220-240V~50/60Hz Power input 1500W No load speed 15000/min Air capacity /min(350cfm) Air speed 335Km/h(210mph) Mulching rate 10:1 Collection bag capacity Machine weight 8.4lbs(3.8kg) Protection class ACCESSORIES Leaf collection bag We recommend that you purchase your accessories from the same store that sold you the tool.

  • Page 13: General Safety Warnings

    GENERAL SAFETY NOTE: For the protection of the operator, the device can be operated only with assembled WARNINGS vacuum tube and collection bag. WARNING: Read all safety warnings Note: Do not employ and low power machines and all instructions. Failure to follow for heavy work.

  • Page 14: Maintenance And Storage

    SYMBOLS i) If an extension cord is used make sure it is for outdoor use and marked as such. The recommended size of extension cord is not lighter than H05VV-F , 2x0.75mm Warning! 3. OPERATION Read the operator’s manual. a) Always direct the cable to the rear away from the appliance.

  • Page 15: Operation

    ASSEMBLY before setting the tool down. ASSEMBLING THE BLOWER/VACUUM CONVERTING FROM BLOWER TO TUBE (See Fig. A, B) VACUUM (See Fig. E) Before assembling the Blower/VacuumTube, For selection of the operating mode, rotate be sure the on/off switch (2) is in ‘’0’’ position. the Blower/vacuum selector lever (7) to the Fit the Blower/VacuumTube to the motor required symbol (See Fig.

  • Page 16: Emptying The Bag

    VARIABLE SPEED CONTROL The maximum speed of the blower can be altered by turning the variable speed selector. Turn upward to decrease and downward to increase speed. EMPTYING THE BAG Turn off and unplug the vacuum from the power source. Empty the Bag as in Fig. I-J. Do not store debris in the bag.
  • Page 20 Copyright © 2013, Positec. All Rights Reserved. 2GBV01APK11005A0...

This manual is also suitable for:

Wg500e
