DSP-AX2
Natural Sound AV Amplifier
RX-V3000
Digital Home Theather Receiver
OWNER'S MANUAL

Advertisement

Chapters

   Also See for Yamaha DSP-AX2

   Related Manuals for Yamaha DSP-AX2

   Summary of Contents for Yamaha DSP-AX2

  • Page 1

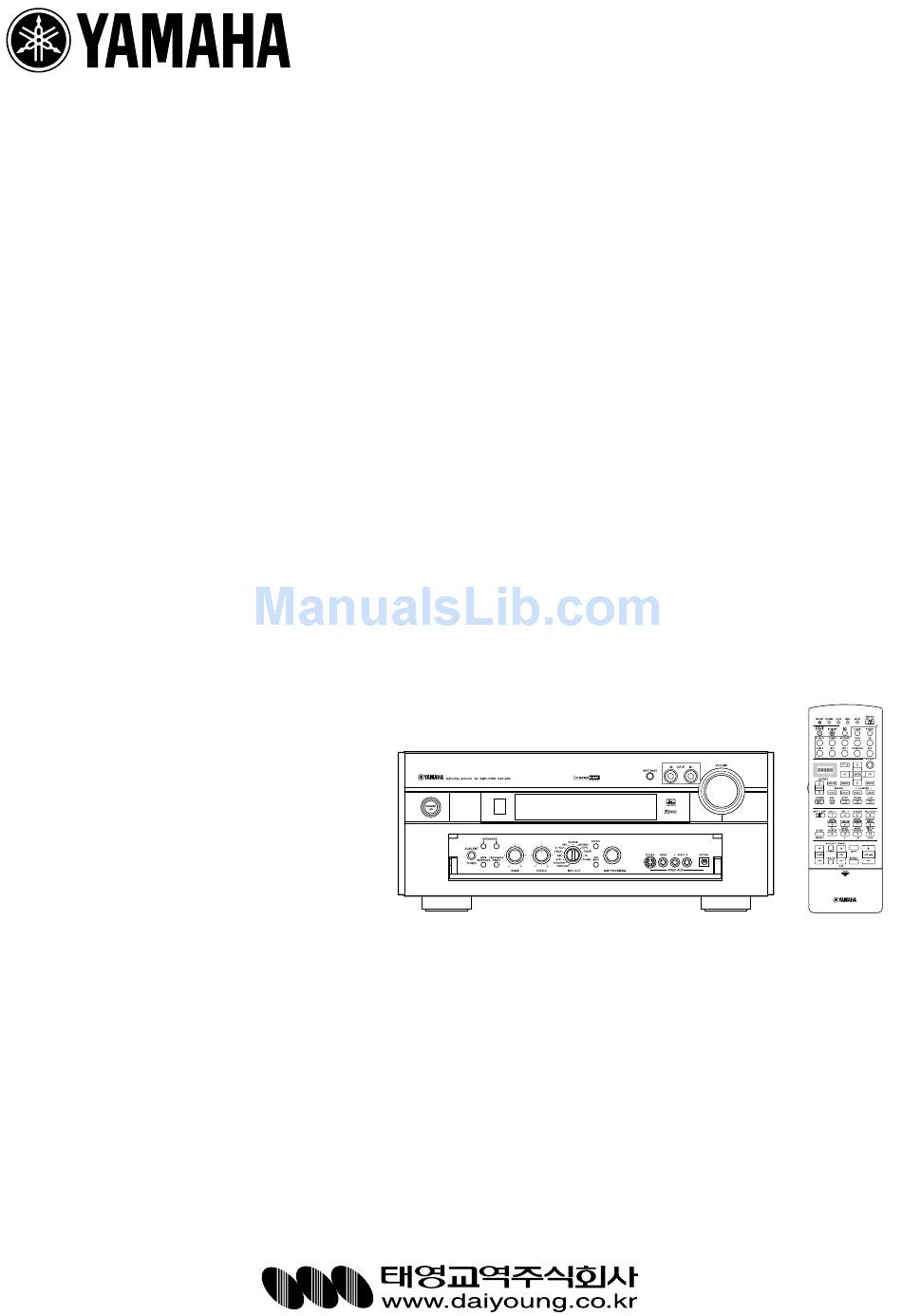

    DSP-AX2 Natural Sound AV Amplifier RX-V3000 Digital Home Theather Receiver OWNER’S MANUAL...

  • Page 2

    높은 전압을 사용하게 되면 제품의 기능에 이상이 생길 수 있으며 심한 경우 화재의 위험이 따르게 된다. 야마하(YAMAHA) 회사에서는 잘못된 전압 사용으로 인해 발생하게 된 어떠한 피해에 대해서도 책임을 지지 않는다. 7. 이 제품에서 발생되는 디지털 신호가, 튜너, 리시버, 그리고 TV와 같은...

  • Page 3: Table Of Contents

    목차 서 두 시작하기 …………………………………………………………………………………3 제어와 기능 ………………………………………………………………………………4 준비작업 스피커 시스템의 구성……………………………………………………………………9 기기접속 …………………………………………………………………………………10 온 스크린 출력(On-Screen Displays, OSD) ……………………………………19 스피커 설치(Speaker Placement) …………………………………………………20 스피커 설정(Speaker Settings) ……………………………………………………21 스피커 출력 레벨조정(Speaker Output Levels)…………………………………22 기본 작동 방법 기본 재생 기능 …………………………………………………………………………25 기본...

  • Page 4: 서 두

    서두 DSP-AX2는 가장 완벽하게 구현된 고성능 AV 앰프 기기이다. 이 제품의 몇몇 수준높은 기능들이 친숙하게 들리지 않을 지도 모르나 동작하는 데에는 별 어려움이 따르지 않는다. 돌비 디지털(Dolby Digital)과 DTS와 같은 최상위 기술과 접목되었기 때문에, 마치 최신 설비의 극장에 앉아 감상하는 것처럼 뛰어난 음질을 당신의 가정에서 경험하...

  • Page 5: 시작하기

    같은 강한 인공광에 노출이 되면 센서가 신호에 적절하게 반응하지 않을 수도 있으므로 이 때는 이러한 광선의 방향을 바꿔 주거나 본체의 설치 장소를 변 경해 주어야 한다. � 리모컨 다루는 법 리모컨은 조심스럽게 다루어야 한다. VOLUME INPUT INPUT MODE 물이나 다른 액체를 흘리지 않도록 주의한다. NATURAL SOUND AV AMPLIFIER DSP-AX2 STANDBY 떨어뜨리지 않도록 한다. SPEAKERS SOURCE EFFECT MD/TAPE D-TV/LD...

  • Page 6: 제어와 기능

    제어와 기능 전면 판넬(Front Panel)설명 � 대기모드/ON모드(STANDBY/ON) � 스피커 A/B 버튼 전원을 켜거나(On 모드) 전원을 끈다(Standby 모드). 전원을 켜면 클릭 이 버튼을 누르면 후면판넬에 연결되어 있는 메인스피커 A 또는(와) B를 소리가 나며 4 ~ 5 초 정도 지난 후 재생 동작이 가능하게 된다. 대기모 선택할...

  • Page 7

    제어와 기능 � 고음조절 노브(TREBLE) � 6CH INPUT버튼 좌,우 메인스피커 채널의 고음량을 조절한다. 6CH 입력 모드와 일반 입력 모드를 선택할 수가 있다. 6CH INPUT 모 드 버튼은 입력 셀렉터(INPUT SELECTOR)로 선택하는 것보다 더 우 고음을 증가 시키기 위해서는 오른쪽, 낮추기 위해서는 왼쪽으로 돌린 선권을...

  • Page 8: Rear Panel

    제어와 기능 Rear Panel 설명 G G e e n n e e r r a a l l a a n n d d C C h h i i n n a a m m o o d d e e l l s s �...

  • Page 9: Cursor Buttons

    제어와 기능 후면 판넬 � 제어 버튼 선택된 입력 모드의 각 기능을 제어하는 버튼이다. � 사운드 프로그램 버튼/수치 버튼 사운드 프로그램을 선택한다. 외부 디코더를 사용할 때, 6CH INPUT 모드로 변환시킨다. � 뮤트(MUTE) 버튼 소리를 제거한다. 이전의 소리 크기로 복귀하려면 버튼을 다시 한 번 더 누른다.

  • Page 10: 준비작업

    준비작업 스피커 시스템의 구성 기기의 접속 오디오 기기 연결하기 …………………………………………………………………10 비디오 기기 연결하기 …………………………………………………………………12 스피커 연결하기 ………………………………………………………………………14 서브우퍼 연결하기 ……………………………………………………………………16 외부 디코더(decoder) 연결하기 ……………………………………………………17 외부 앰프 연결하기 ……………………………………………………………………17 기타………………………………………………………………………………………18 스크린 출력(On-Screen Displays, OSD) OSD 모드 ………………………………………………………………………………19 OSD 모드 선택 …………………………………………………………………………19 스피커...

  • Page 11: 스피커 시스템의 구성

    스피커 시스템의 구성 완전한 스피커의 구성∙배합은 모두 여덟 개로 이루어진다: 왼쪽과 오른쪽 메인스피커, 한 개의 Center Speaker, 왼쪽과 오른쪽 Rear Speaker, 왼쪽과 오른쪽 Front Effect Speaker, 그리고 한 개의 Rear Center Speaker. 만일 사용자가 여덟 개의 스피커를 이용하지 않을 때는 사용되지 않는 스피커의 신호음이 다른 사 용중인...

  • Page 12: 기기접속

    기기의 접속 오디오 기기 연결하기 외부기기를 연결하기 전에 DSP-AX2을 포함한 모든 기기의 전원을 끄도록 하고 연결되는 단자의 용도(왼쪽 채널과 오른쪽 채널, 그리고 입력과 출력의 구분)를 미 리 확인한다. 야마하(Yamaha)의 다른 오디오 제품(CD 플레이어와, 튜너, MD 데크(deck), 또는 테이프 데크(deck))을 사용할 때는 같은 숫자의 라벨이 있는 단자들을 서로 연...

  • Page 13

    기기의 접속 OPTICAL MD/TAPE INPUT recorder INPUT OUTPUT (General and China models) OUTPUT <Analog> CD recorder INPUT <Analog> OPTICAL OPTICAL OPTICAL INPUT OUTPUT OUT (REC) <Digital> <Digital> <Digital> OUT (REC) OPTICAL OPTICAL OUTPUT OUTPUT CD player <Analog> COAXIAL OUTPUT <Digital> CENTER OUTPUT <Analog>...

  • Page 14: 비디오 기기 연결하기

    비디오 기기 연결하기 외부기기를 연결하기 전에 DSP-AX2을 포함한 모든 기기의 전원을 끄도록 하고 연결되는 단자의 용도(왼쪽 채널과 오른쪽 채널, 그리고 입력과 출력의 구분)를 미 리 확인한다. 모든 연결을 마무리지은 다음에는 모든 접속 상태가 올바르게 이루어졌는지 다시 한 번 확인해 보아야 한다.

  • Page 15

    기기의 접속 COMPONENT OUTPUT S VIDEO OPTICAL OUTPUT OUTPUT DVD Player VIDEO OUTPUT AUDIO OUTPUT COMPONENT < > OUTPUT Video VIDEO S VIDEO AUDIO OPTICAL OUTPUT OUTPUT OUTPUT OUT (REC) DTV/LD player < > Analog OPTICAL OUT (REC) < > Digital OUTPUT OUTPUT...

  • Page 16: 스피커 연결하기

    을 자동적으로 차단하는데, 그렇더라도 본 기기는 손상을 받을 수 있다. � 돌비 RF(AC-3) 입력신호 잭 설명 만일 사용자의 LD 플레이어에 돌비 RF(AC-3) 출력단자가 있다면, DSP-AX2의 돌비 RF(AC-3) 입력단자에 연결시키도록 한다. 만약에 돌비 RF(AC-3)신호와 아날로그신호가 동시에 입력된다면 RF신호가 우선적으로 받아 들여지게 된다. 돌비 RF(AC-3)신호를 재생시키기 원한다면, 입력 모...

  • Page 17

    기기의 접속 Right Front Left Front Speaker Speaker Right Rear Left Rear Speaker Speaker Rear Center Speaker (General and China models) CAUTION SEE INSTRUCTION MANUAL FOR CORRECT SETTING. VOLTAGE SELECTOR To other component IMPEDANCE SELECTOR SET BEFORE POWER ON FRONT : 6ΩMIN./SPEAKER REAR : 4ΩMIN./SPEAKER...

  • Page 18: 서브우퍼 연결하기

    단자를 본체의 REAR � - 단자에 접속한다. Left Rear Right Rear 리어 스피커(Rear Speaker)들을 Rear Subwoofer의 출력 단자와 연결시킨다. System System 접속이 극성에 맞게 되도록 후면 스피커와 Subwoofer들을 연결할 때 주의를 기울여야 한다. Notes: �서브우퍼의 소리 크기를 변경할 때는 DSP-AX2을 조절하지 않고 서브우퍼에서 조절해 야 한다.

  • Page 19: 외부 디코더(decoder) 연결하기

    � FRONT 잭 � CENTER 잭 프런트이펙트 채널(Front Effect Channel)의 라인 출력단자이다. CENTER OUT 잭...센터 채널의 라인 출력 단자이다. CENTER IN 잭..DSP-AX2의 센터채널(Center Channel) 앰프 라 � REAR(STRROUND) 잭 인 입력 단자이다. 리어 채널(Rear Channel)의 라인 출력단자이다. � REAR CT 잭...

  • Page 20

    기기의 접속 기타 AC POWER CORD (General, China, and U.K. models) � 임피던스 선택 스위치 VOLTAGE SELECTOR 사용자의 스피커 시스템에 맞게 다음 두 가지 설정 중 어느 하나를 선택해야만 한다. (General and China models) (위 눈금 설정) � FRONT EFFECT SPEAKER: 스피커 각각의 임피던스는 6W 이상이어야 한다. VOLTAGE SELECTOR �...

  • Page 21: 온 스크린 출력(on-screen Displays, Osd)

    온 스크린 출력 기능 비디오 모니터로 본체의 동작 정보를 출력하여 볼 수가 있다. 만일에 스크린 으로 SET MENU(설정 메뉴)와 DSP 사운드 필드 프로그램 파라메터의 설정 내용을 출력하였다면, 전면 판넬(Front Panel)의 디스플레이로 출력되는 정보를 읽는 것보다 훨씬 더 쉽게 선택 기능과 파라메터의 변경 내용을 볼 수 있게 될 것이다. 만일에...

  • Page 22: 스피커 설치(speaker Placement)

    스피커 설치 사용자가 어디에 스피커를 설치하느냐는 시스템의 사운드에 지대한 영향을 미친다. � 메인 스피커(Main Speaker) 설치하기 주로 청취하는 위치와 동일한 거리를 유지하도록 왼쪽과 오른쪽 메인 스피커(Main Speaker)를 설치한 다. TV or Video 만일에 TV나 비디오 모니터를 연결한 경우라면 TV나 비디오 모니터의 양쪽 측면에 각 스피커를 같은 거 Main Main Monitor...

  • Page 23: 스피커 설정(speaker Settings)

    스피커 설정 DSP-AX2는 각기 다른 구성과 수량의 스피커들 상태에 맞춰 사용자가 설정해야 하는 내용들을 SET MENU(설정 메뉴)의 SPEAKER SET에 일곱 개의 항목으로 구분하여 놓았다. 다음 표는 이러한 SPEAKER SET 항목들을 요약해 놓은 것으로, 세팅 가능한 항목 외에 기본셋팅 항목도 보여준다.

  • Page 24: 스피커 출력 레벨조정(speaker Output Levels)

    스피커 출력 레벨 조정 테스트 톤 발생장치(test tone generator)를 이용하여 스피커의 출력 레벨을 설정하는 방법을 살펴보기로 하자. 돌비 서라운드 테스트는, 서라운드 사운드 시스템 에서 요구되는 여섯 개 스피커의 출력 레벨의 밸런스를 조절하기 위해 동작된다. DSP 테스트는 DSP 사운드 필드 프로그램을 위한 메인 스피커(Main Speaker) 들을...

  • Page 25

    스피커 출력 레벨 DSP 테스트 DSP 사운드 필드 프로그램을 재생할 때의 프런트 이펙트 스피커(Front Effect Speaker)의 출력 레벨을 조정 하도록 한다. 만일, 프런트 이펙트 스피커(Front Effect Speaker)를 사용 하지 않는다면 SET MENU의 1.F FRNT EFCT SP 항목을“NONE(없음)” 으로 설정하여 DSP 프런트 이펙트 신호가 메인 채널(Main Channel) 신호와 혼합되어 출력 되도록 한다. 비디오...

  • Page 26: 기본 작동 방법

    기본 동작법 기본 재생 기능 전원제어…………………………………………………………………………………25 입력소스 선택하기 ……………………………………………………………………26 입력 모드와 표시 기능…………………………………………………………………27 서라운드 필드 프로그램 선택하기……………………………………………………28 기본 레코딩 기능 준비작업…………………………………………………………………………………29...

  • Page 27: 기본 재생 기능

    기본 재생 기능 STANDBY EFFECT INPUT SELECTOR SYSTEM STANDBY/ON INPUT MODE VOLUME POWER VOLUME INPUT INPUT MODE NATURAL SOUND AV AMPLIFIER DSP-AX2 STANDBY SPEAKERS EFFECT SOURCE MD/TAPE D-TV/LD CD-R SILENT CABLE TUNER S VIDEO VIDEO AUDIO OPTICAL BASS PROCESSOR EXTENSION...

  • Page 28: 입력소스 선택하기

    기본 재생 기능 입력 소스 선택하기 본체의 INPUT SELECTOR를 사용하거나 리모컨의 입력소스 버튼을 눌러 입력소스의 INPUT 종류를 정할 수 있다. �현재 동작 중인 입력소스는 전면패널(Front Panel)의 디스플레이에 화살표로 표시가 된다. �현재의 입력소스의 이름과 입력 모드가 전면패널(Front Panel)의 디스플레이나 비디 오 모니터에 수 초간 표시된다. The selected source 본체에...

  • Page 29: 입력 모드와 표시 기능

    입력 모드와 표시 기능 DSP-AX2는 다양한 종류의 입력 단자와 연결될 수 있다. 사용자의 외부 구성장치가 한 종류 이상의 입력 단자와 연결이 되는 경우에는 특정 입력 신호를 우선적으 로 받아들이도록 설정할 수가 있다. 전면 판넬(Front Panel)의 INPUT MODE 버튼을 누르거나 리모컨의 입력 소스 버튼을 여러 번 눌러준다면 입력 모드를 화면...

  • Page 30: 서라운드 필드 프로그램 선택하기

    기본 재생 기능 서라운드 필드 프로그램 선택하기 DSP 사운드 필드 프로그램을 선택하여 사용자의 청취 환경을 개선시킬 수가 있다. 스물 네 개의 DSP 사운드 필드 프로그램들은 열 두 개의 DSP 프로그램 그룹으 로 구분된다. 10KEY/DSP 10KEY/DSP 버튼을 DSP로 설정한다. 사용자가 원하는 DSP 프로그램이 전면 판넬(Front Panel) 화면에 표시될 때까지 본체의 PROGRAM ◁, ▷...

  • Page 31: 기본 녹화(녹음) 기능

    기본 레코딩 기능 레코딩 출력/보조룸(REC OUT/ZONE 2) 버튼은 다른 입력 소스를 시청하거나 청취하면서 사용자가 원하는 특정 입력소스의 내용을 레코딩할 수 있도록 한다. 준비작업 본체와 연결된 모든 장치들의 전원을 켠다. STANDBY 레코딩 출력/보조룸(REC OUT/ZONE 2) 기능을 사용하여 사용자가 녹음(녹화)를 원하는 입력 장치 를...

  • Page 32: 상세 작동 방법

    상위 동작법 설정 메뉴 항목(SET MENU Items) 설정 메뉴(SET MENU) 동작하기……………………………………………………32 1. 스피커 설정……………………………………………………………………………33 2. 저음 테스트 …………………………………………………………………………35 3. L/R 밸런스 …………………………………………………………………………36 4. 헤드폰 음질 조절 …………………………………………………………………36 5. 센터 스피커 그래픽 EQ ……………………………………………………………36 6. 입력명명 ……………………………………………………………………………36 7. I/O 배정 ……………………………………………………………………………37 8.

  • Page 33: 설정 메뉴 항목(set Menu Items)

    설정 메뉴 항목(SET MENU Items) SET MENU는 스피커 셋팅(Speaker Set), 센터 그래픽 이퀄라이져(Center Graphic Equalizer), 파라메터 초기화(Parameter Initialization )등을 포함한 열 여 덟 가지의 아이템으로 구성되어 있다. 필요에 따라, 적절한 아이템을 골라서 수치를 조절하거나 선택하도록 한다. Notes: �소스를 재생하고 있는 중에도 SET MENU의 내용을 조절할 수 있다. �SET MENU의...

  • Page 34: 설정 메뉴(set Menu) 동작하기

    설정 메뉴 항목(SET MENU Items) 설정 메뉴(SET MENU) 동작하기 리모컨을 사용하여 조절하는 방법에 대하여 설명하기로 한다. 원하는 설정 상황으로 전환하기 위해서는 몇가지 부가된 과정들을 반드시 거쳐야만 한다. PARAMETER / SET MENU Front Panel Display PARAMETER/SET MENU를 SET MENU로 설정한다. 원하는 항목을 선택하기 위해서는 반복적으로 △나 ▽ 버튼(본체의 NEXT 버튼)을 누르고, 그 항목의 설정 내용들을 전환하기 위해서는 +나 - 버튼(본 체의...

  • Page 35: 스피커 설정

    설정 메뉴 항목(SET MENU Items) 1. 스피커 설정(SPEAKER SET, 1A. CENTER SP에서 1G. MAIN LEVEL까지) 사용자의 스피커 배치 환경에 맞는 올바른 출력 모드를 선택하기 위해서 이 기능을 이용하도록 한다. 사용자가 만일에 Subwoofer를 사용한다면 이에 해당하는 출 력 모드를 반드시 설정하여야 한다. �...

  • Page 36

    설정 메뉴 항목(SET MENU Items) � REAR CT SP (리어센터 스피커 모드) 사용자의 스피커 배치에 리어 센터 스피커(Rear Center Speaker)를 포함시키게 되면 앞에서 뒤로, 혹은 뒤에서 앞으로의 실감나는 소리의 이동감을 통해 감 상 환경을 더욱 현장감 있도록 할 수 있다. 초기설정은 “LRG(큰 사이즈)” 이다. 사용자가...

  • Page 37: 저음 테스트

    설정 메뉴 항목(SET MENU Items) � 1G. MAIN LEVEL (메인 레벨) 메인 스피커의 능률이 매우 높아서, 프런트 이펙트, 센터, 리어 스피커들과 메인 스피커간의 소리의 레벨을 서로 맞출수 없을 경우 메인 레벨의 세팅을 조절한 다. 초기 세팅은 “Normal(정상레벨)” 로 되어 있다. 돌비...

  • Page 38: L/r 밸런스

    설정 메뉴 항목(SET MENU Items) 3. L/R 밸런스 좌우 메인 스피커의 출력 밸런스를 조정한다. 3 L/R BALANCE 4. 헤드 음질 조절 사용자가 헤드폰을 사용할 때 저음(bass)과 고음(treble)을 조절하기 위하여 이 기능을 사용한다. 4 HP TONE CTRL __________ 4 HP TONE 초기설정...

  • Page 39: I/o 배정

    설정 메뉴 항목(SET MENU Items) 7. I/O 배정 컴포넌트 잭(A,B)와 디지털 입력/출력 잭들 (1)에서 (10)*까지에 대한 입력을 원하는 소스로 할당하기 위해 이 기능을 사용한다. 사용하는 소스 컴포넌트에 따라서, 디지털 입력 잭이 충분하지 않을 때 설정을 변경한다. ((10)*은 제네럴 과 중국 모델에서만 사용된다.) 초기 설정은 디스플레이에 표시된다. ░...

  • Page 40: 돌비 디지털 설정

    설정 메뉴 항목(SET MENU Items) 10. 돌비 디지털 설정 (Dolby Digital Set) ░ 10A. LFE LEVEL(저음 크기 조절) 돌비 디지털신호로 인코딩된 소프트웨어를 재생할 때 LFE(저주파 효과음, low frequency effect) 10A LFE LEVEL 채널의 출력신호 크기를 조절하기 위해서 이 기능을 이용하도록 한다. 본체가 돌비 디지털신호 를 SPEAKER………………0dB 디코딩할...

  • Page 41: 13. 스피커 지연시간 조절

    설정 메뉴 항목(SET MENU Items) 13. 스피커 지연시간 조절 센터채널(Center Channel) 사운드와 리어센터채널(Rear Center Channel) 사운드의 지연시간을 조절하기 위하여 이 기능을 사용한다. 본체가 DTS신호나 돌비 디지털신호를 디코딩할 때 이 기능 이 동작된다. 센터 스피커와 리어센터 스피커는 메인 스피커들과 같은 거리로 떨어져 있는 것이 바 람직하다.

  • Page 42: 리모컨의 기능

    리모컨 기능 본체 뿐만 아니라 야마하의 다른 오디오와 비디오 기기들도 리모컨으로 동작시킬 수가 있다. 다른 제조 업체의 기기를 제어하기 위해서는 생산자 코드로 리모컨을 설정 해야만 한다. 사용자 시스템에 있는 다른 구성기기(적외선 원격조종 수신기를 갖는 다른 가정용 기기들도 포함된다)의 리모컨이 갖는 기능들을, 이 제품의 리 모컨을...

  • Page 43: Source Select

    리모컨 기능 � SOURCE SELECT(입력기기 선택) 입력 기기 버튼을 눌러서 사용자가 선택한 기기를 개별적으로 조작할 수 있다. SELECT △나 ▽ 버튼을 눌러 기기를 선택한다. 디스플레이에는 다음 내용 중의 어느 한 문자 메시지가 출력될 것이다: V-AUX, TAPE, PHONO, D-TV(디지털 TV나 일반형 TV), CBSAT(케이블 TV/위성 TV), TUNER, MD, CD, VCR 1, VCR 2, VCR 3, LD, DVD, Zone2, OPTN(선택).

  • Page 44: 각 기기들의 제어 영역

    리모컨 기능 각 기기들의 제어 영역 일반적인 동작 버튼들은 아래에 표시된 영역에 배열되어 있다. 그 버튼 중의 몇몇 개는 사용자의 구성 기기에 따라 동작이 불가능할 수도 있다. � CD 플레이어 동작하기 (CD 영역) � 튜너 동작하기(TUNER 영역) POWER DISPLAY SEARCH (Set 10KEY) STOP PLAY...

  • Page 45

    리모컨 기능 � DVD 플레이어 동작하기 (DVD area) � PHONE와 V-AUX 버튼, OPTN 영역 DISPLAY MENU TITLE SOUND SEARCH PLAY PAUSE STOP POWER Numeric buttons 1 to 9 (Set 10KEY) (Set 10KEY) CLEAR Numeric button +10 Numeric button 0 만일 사용자가 D-TV 영역을 위한 DISC Skip 생산자...

  • Page 46

    리모컨 기능 � 케이블이나 위성 TV튜너 동작하기 � (A)버튼 (ex. LD 영역) (CABLE과 SAT영역) DISPLAY MENU POWER DISPLAY Menu cursor/ENTER SEARCH SOUND CHAPTER +/-(Chapter Search) STOP VCR1을 위한 코드를 설정했다면 PLAY VCR을 컨트롤 할 수 있다. PAUSE POWER Numeric button 1 to 9 CLEAR Recall Numeric button 0...

  • Page 47: 리모컨의 생산자 코드 설정하기

    리모컨의 생산자 코드 설정하기 생산자 코드를 설정하여 다른 기기들을 제어할 수 있다. OPTN(선택) 영역을 제외하고는 각각의 컴포넌트 제어 영역에서 하나의 특정 코드가 설정될 수 있다. 야마 하(Yamaha)의 코드는 DVD, CD-R,CD, MD, TUNER, 그리고 A(LD코드) 사용을 위해 예비설정되어 있다. VCR1/2, DVR, V- AUX,PHONO,TAPE,CABLE,SAT 에는...

  • Page 48: 새로운 리모컨 기능을 프로그래밍하기

    리모컨 기능 새로운 원격조종 기능을 프로그래밍하기 생산자 코드로 동작이 가능한 기본 작동법에 포함되지 않는 기능들을 사용자가 프로그래밍하기 원하는 경우나 생산자 코드를 사용할 수 없는 경우, 다음과 같은 과 정을 거쳐야만 한다. 이 부분에서 접근이 가능한 영역은 컴포넌트 제어 영역과 일치한다. 따라서 각각의 컴포넌트의 영역을 위해 독립적으로 프로그래밍이 가능 하도록...

  • Page 49: 매크로 기능(macro Feature) 사용법

    (D-TV Area*2) *1 본체에 연결된 몇몇 야마하(Yamaha) 구성 기기의 전원을 켜기 위해서는 그 기기들을 뒷면 판넬의 AC OUTLETS(외부전원출력)에 연결시켜야만 한다. *2 사용자가 선택한 매크로 기능(Macro Function)에 전원 컨트롤이 포함될 경우, 사용자가 매크로 버튼을 누를 때 이미 전원이 들어와 있었다면, 구성 기기의 전원이 꺼...

  • Page 50

    리모컨 기능 � 매크로 기능(Macro Function) 동작하기 MACRO ON/OFF MACRO ON/OFF(매크로 켜짐/꺼짐) 버튼을 ON으로 설정한다. 매크로 버튼을 누른다. Notes: � 매크로 기능(Macro Function) 사용을 끝마친 후에는 MACRO ON/OFF 버튼을 OFF로 전환한다. � 본체가 매크로 프로그램을 수행하는 동안에는 그 기능이 완수될 때까지 다 Macro buttons 른...

  • Page 51: 디스플레이에 나타난 입력장치 이름 전환하기

    리모컨 기능 디스플레이 창에 나타난 입력기기 이름 전환하기 입력기기 버튼을 이용하여 사용자가 이름을 바꾸고자 원하는 입력 기기를 선택한다. 볼펜이나 끝이 뾰족한 물건으로 RE-NAME 버튼을 누른다. RE-NAME △/▽ 커서버튼을 눌러 원하는 문자를 선택한다. � ▽ 버튼을 누르면 다음과 같은 순서로 문자가 변한다. A ~ Z, a ~ z, 0 ~ 9, 스페이스, -(하이픈).

  • Page 52: 사용자정의 기능(learned Function)과 설정 삭제하기

    리모컨 기능 사용자정의 기능, 매크로 기능 삭제하기 볼펜이나 끝이 뾰족한 물건으로 CLEAR 버튼을 누른다. CLEAR △/▽ 버튼을 눌러 삭제 모드(Clear mode)를 선택한다. 이 모드에서 화 면의 출력 내용은 다음과 같은 순서로 진행된다. (L: 구성기기의 이름)구성기기의 모든 사용자 정의(Learning process) 에 의한 기능들을 삭제한다. 본체의...

  • Page 53: 이펙트 스피커의 음량 조절

    이펙트 스피커의 레벨조정 이펙트 스피커(센터, 좌.우리어, 리어센터, 프런트 이펙트 스피커, 서브우퍼)들의 소리 크기를 소스를 감상하며 조절할 수 있다. PARAMETER/SET MENU 버튼을 PARAMETER로 설정한다. LEVEL 버튼을 눌러 사용자가 조절하고자 하는 스피커를 선택한다. 이 버튼을 누를 때마다 선택된 스피커가 변하게 되고 전면 판넬의 디스플레이에는 다음과 같은 내용 들이...

  • Page 54: 추가정보

    추가정보 디지털 사운드 필드 처리과정 사운드 필드에 대한 이해………………………………………………………………53 Hi-Fi DSP 프로그램 …………………………………………………………………54 시네마-DSP(CINEMA-DSP) 시네마-DSP(CINEMA-DSP) 사운드 필드 프로그램의 사운드 디자인 ………55 CINEMA-DSP 프로그램 ……………………………………………………………56 DSP 파라메터 파라메터 설정 내용 전환하기…………………………………………………………58 파라메터 설명 …………………………………………………………………………58 파라메터를 공장 출고 시의 예비설정 값으로 재설정하기…………………………61...

  • Page 55: 디지털 사운드 필드 프로세싱(digital Sound Field Processing, Dsp)

    있다: 초기 반사만을 이용하는 프로그램과, 초기 반사와 리버브레이션을 이용하는 프로그램으로 구분된다. � 초기반사 각 사운드 필드는 반사된 사운드의 구조에 따라 구분된다. DSP 기술의 향상된 처리 능력에서 나타난 바와 같이 야마하(Yamaha)의 기술자들은 긴 지연시간을 띠 는 미세한 반사 현상까지도 고려하여 이상적인 사운드 필드를 구축하였다. � 4-채널 리버브레이션...

  • Page 56: Hi-fi Dsp 프로그램

    Hi-Fi DSP-사운드 필드 프로그램 Hi-Fi DSP-사운드 필드 프로그램 프로그램 그룹 1: 콘서트 홀 1(Concert Hall 1) 프로그램 그룹 5: 록 콘서트(Rock Concert) � 유럽형 Hall A � 록시-극장 (Roxy Theatre) 이 프로그램은 큰 부채 모양의 콘서트 홀(약 2500석) 양식을 일컫는다. 대 생동감...

  • Page 57: 시네마-dsp(cinema-dsp)

    디자인된 YAMAHA DSP의 업그레이드된 버전이다. CINEMA-DSP는 DTS, 돌비 디지털, 그리고 돌비 프로 로직(Dolby Pro Logic) 서라운드 사운드 기술과 YAMAHA DSP 사운드 필드 프로그램들을 결합하여 서라운드 사운드 필드를 제공한다. 이것은 사용자의 가정에 거의 완벽한 영화 사운드 디자인을 재현시켜 준 다. CINEMA-DSP 사운드 필드 프로그램은 야마하(Yamaha) 회사의 독자적인 DSP 처리 기술이 앞면의 왼쪽∙중심∙오른쪽 채널에 첨가되어 실감나는 대화음...

  • Page 58: Cinema-dsp 프로그램

    시네마-DSP 시네마-DSP 프로그램 입력신호 구성에 따라 DSP-AX1은 적절한 디코더와 DSP 사운드 필드 형태를 자동 선택한다. � 각 입력신호 형태에 따른 프로그램 이름 목록 Input Stereo DOLBY DIGITAL DOLBY DIGITAL DTS ES Program (2ch) (5.1ch) (5.1ch) (6.1ch)* (6.1ch)* Group ENTERTAIN-MENT Game Classical/Opera CONCERT VIDEO 2 Pop/Rock...

  • Page 59

    시네마-DSP 프로그램 그룹 7: 엔터테인먼트(Entertainment) 프로그램 그룹 11: 영화극장 2 � 게임 � 어드벤처 이 프로그램은 비디오 게임 사운드에 깊은 공간감을 더 해준다. 이 프로그램은 최근 70mm 대형 멀티-채널 사운드트랙 필름에서 연출되 고 있는 사운드 디자인을 정확하게 재현하는 데에 이상적인 환경을 제공해 준다.

  • Page 60: Dsp 파라메타 (dsp Parameter)

    DSP 파라메타 예비설정 파라메터를 이용하면 좋은 음질의 사운드를 감상할 수 있다. 출고시 셋팅을 반드시 바꿔야 하는 것은 아니지만, 입력 소스나 리스닝 룸에 보다 적절하게 몇 가지 파라메터들을 조절할 수 있다. 파라메터 편집하기 리모컨의 PARAMETER/SET MENU를 PARAMETER쪽으로 전환한다. Program Type (subprogram) 비디오...

  • Page 61

    DSP 파라메타 � INIT.DLY (전면부 사운드 필드(presence sound field) 초기지연 � 기능 - 이 파라메터는 서라운드 사운드 필드의 체감 규모를 조절한다. 이 파라메터의 값이 커지면 커질수록 서라운드 사운드 필드의 규모는 커지게 된다. � 설명 - 사운드가 룸의 주위로 반복해서 반사되기 때문에, 룸의 크기가 클수록 최초의 반사음과 이에 후속되는 반사음들의 간격이 보다 길어지게 된다. 반사 된...

  • Page 62

    DSP 파라메타 � S. LIVENESS (서라운드 반사성) � 기능 - 이 파라메터는 서라운드 사운드 필드에 있는 가상 공간의 체감 반사율(Apparent reflectivity)을 조절한다. � 제어범위 - 0 ~ 10 � 설명 - 이 파라메터의 값이 커지면 커질수록 서라운드 사운드 필드에 있는 벽의 반사율(Reflectivity)이 높아진다. �...

  • Page 63: 파라메터를 공장 출고 시의 예비설정 값으로 재설정하기

    DSP 파라메타 � REV. LEVEL (잔향레벨 조절) � 기능 - 이 파라메터는 잔향 사운드(Reverberation sound)의 크기를 조절한다. � 제어범위 - 0 ~ 100% � 설명 - 이 파라메터의 값이 커지면 커질수록 잔향 사운드(Reverberation sound)가 더 커진다. Sound Source REV. LEVEL Time �...

  • Page 64: 부 록

    부록 고장이라고 판단하기 전 점검사항 Specifications...

  • Page 65: 고장이라고 판단하기 전 점검사항

    고장이라고 판단하기 전 점검사항 본체가 제대로 동작되지 않을 때에는 아래에 나와 있는 차트를 참고하기 바란다. 만일 사용자가 처한 고장 내용이 아래에 나와 있지 않거나 참고한 사항이 도움을 주지 못하는 경우에는 전원을 끄고 전원코드를 뽑은 후, 제품 구입처에 문의하거나, 태영교역 A/S센터에 의뢰하기 바란다. 벼락이나...

  • Page 66

    고장이라고 판단하기 전 점검사항 문제점 예측할 수 있는 원인 사용자가 취할 수 있는 조치 센터 스피커(Center Speaker)에서 아무 SET MENU의 1A. CENTER SP 항목이“NONE” 으로 설 Center Speaker에 맞는 적절한 모드를 설정하도록 한다 런 사운드도 출력되지 않는 경우 정되어 있을지도 모른다. (39 페이지를...

  • Page 67

    고장이라고 판단하기 전 점검사항 리모컨에 관련한 문제 문제점 예측할 수 있는 원인 사용자가 취할 수 있는 조치 건전지를 교체하고 RESET 버튼을 누른다(5 페이지를 참고 리모컨이 작동되지 않는 경우 건전지의 수명이 다되었을 수도 있다. 하라). 내장 마이크로컴퓨터가 동작을 일시 중단하였을 수도 있다. 리모컨의...

  • Page 68: 제원(specifications)

    Specifications 제어와 기능 오디오 섹션 비디오 섹션 채널 당 최저 RMS 출력 비디오신호 양식 ……………………………………………………………… PAL MAIN L/R, CENTER, REAR L/R/C [중국형, 일반형] …………………………………………… NTSC/PAL (20Hz ~ 20kHz, 0.015% THD, 8Ω) ………………………… 110W 컴포짓 비디오신호(Composite Video Signals)레벨 ………… 1VP-P/75Ω FRONT L/R S-비디오신호...

  • Page 69

    본사:(02)588-3960~4, 부산지사:(051)757-4112, 광주지사:(062)366-8475, A/S:(02)588-3960, (051)757-4112 태영교역(주)를 통해 정식으로 수입되지 않은 제품은 유,무상A/S 및 Upgrade를 받으실 수 없습니다.
