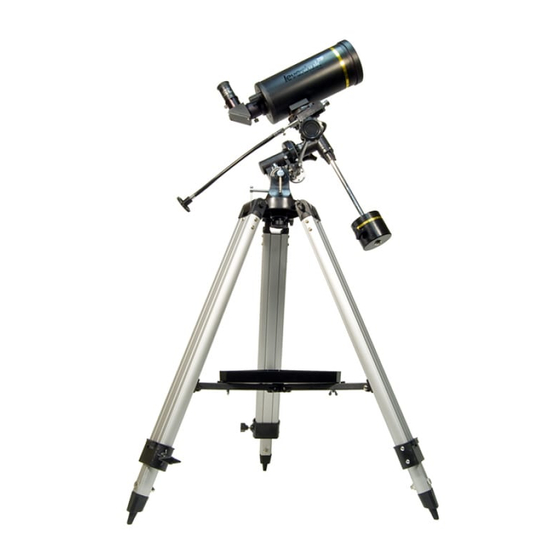

Levenhuk Skyline PRO 80 MAK
Levenhuk Skyline PRO 90 MAK
Levenhuk Skyline PRO 105 MAK
Levenhuk Skyline PRO 127 MAK
Levenhuk Skyline PRO 150 MAK
User Manual
Návod k použití
Инструкция по эксплуатации

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Skyline PRO 80 MAK and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Levenhuk Skyline PRO 80 MAK

  • Page 1 Levenhuk Telescopes Levenhuk Skyline PRO 80 MAK Levenhuk Skyline PRO 90 MAK Levenhuk Skyline PRO 105 MAK Levenhuk Skyline PRO 127 MAK Levenhuk Skyline PRO 150 MAK User Manual Návod k použití Инструкция по эксплуатации...
  • Page 2 Levenhuk Skyline PRO 80/90 MAK (EQ1) Dust сap (not shown, remove before viewing) / Prachové víčko / Пылезащитная крышка В. Red dot finder / Pointační dalekohled / Искатель с красной точкой С. Focuser lock screw / Aretační šroub okulárového výtahu / Винт фиксации...
  • Page 3 Levenhuk Skyline PRO 105 MAK (EQ2) Dust сap (not shown, remove before viewing) / Prachové víčko / Пылезащитная крышка В. Red dot finder / Pointační dalekohled / Искатель с красной точкой С. Focuser lock screw / Aretační šroub okulárového výtahu / Винт фиксации...
  • Page 4 Levenhuk Skyline PRO 127 MAK (EQ3 (3-2)) Dust сap (not shown, remove before viewing) / Prachové víčko / Пылезащитная крышка В. Red dot finder / Pointační dalekohled / Искатель с красной точкой С. Focuser lock screw / Aretační šroub okulárového výtahu / Винт фиксации...
  • Page 5 Levenhuk Skyline PRO 150 MAK (EQ5) Dust сap / Prachové víčko / Пылезащитная крышка В. Red dot finder / Pointační dalekohled / Искатель с красной точкой С. Focuser lock screw / Aretační šroub okulárového výtahu / Винт фиксации фокусера Eyepiece / Okulár / Окуляр...
  • Page 7 EQ3 (3-2) EQ3 (3-2)
  • Page 8 EQ3 (3-2)
  • Page 9 Azimuth adjustment knob Scope / Hledáček / Зрительная труба Šroub nastavení azimutu Юстировочные винты по азимуту Brightness control Regulátor jasu Регулятор яркости ВКЛ/ВЫКЛ Altitude adjustment knob Šroub nastavení elevace Юстировочные винты по высоте Battery compartment cover Kryt prostoru pro baterii Крышка...
  • Page 10 R.A. adjustment / Kruh nastavení rektascenze / Фиксатор оси прямого восхождения R.A. settling circle / Dělený kruh rektascenze / Установочный круг оси прямого восхождения Arrow / Šipka / Стрелка Zenith / Zenit / Зенит Mount aligned on North Celestial Pole / Montáž...
  • Page 11 Levenhuk Skyline PRO Telescopes Congratulations on your purchase of high-quality Levenhuk telescope! Levenhuk Skyline PRO telescopes are designed for high-resolution viewing of astronomical objects. With their precision optics, you will be able to locate and enjoy hundreds of fascinating celestial objects, including the planets, the Moon, and a variety of deep-sky galaxies, nebulas, and star clusters.
  • Page 12 Telescope assembly with the EQ1 and EQ2 mount Telescope and mount assembly Slowly loosen the tripod locking knobs and gently pull out the lower section of each tripod leg. Tighten the locking knobs to hold the legs in place. Spread the tripod legs apart and stand the tripod upright. Adjust the height of each tripod leg until the tripod head is properly leveled.
  • Page 13: Finderscope Assembly

    Finderscope assembly Optical Finderscope Remove two locking nuts from protruding bolts on the optical tube (close to the focuser). Attach the finderscope bracket to these bolts on the optical tube and lock it in place with thumbscrews. Red Dot Finderscope Insert the finderscope bracket into a holder on the telescope tube and lock it in place with a thumbscrew.
  • Page 14: Balancing The Telescope

    Like all finderscopes, the red dot finder must be properly aligned with the telescope before use. This is a simple process using the azimuth and altitude adjustment knobs. Open the battery compartment by pulling down the cover and remove the plastic shipping cover over the battery.
  • Page 15 Operating the mount The mount has controls for both conventional altitude (up-down) and azimuth (left-right) directions of motion. These two adjustments are suggested for large direction changes and for terrestrial viewing. To adjust azimuth, loosen the big knob under the mount base and rotate the mount head about the azimuth axis.
  • Page 16: Tracking Celestial Objects

    Loosen the Dec. lock knob and rotate the telescope tube until the pointer on the setting circle reads 90°. Retighten the Dec. lock knob. Loosen the azimuth lock knob and move the mount so that the R.A. axis points roughly at Polaris. Use the two azimuth adjustment knobs above the "N" to make fine adjustments in azimuth if needed.
  • Page 17: Camera Adapter

    Pointing in any direction other than due North requires a combination of R.A. and Dec. positions. This can be visualized as a series of Dec. arcs, each resulting from the position of rotation around the R.A. axis. In practice however, the telescope is usually pointed, with the aid of a finderscope, by loosening both the R.A.
  • Page 18: Specifications

    Specifications Levenhuk Levenhuk Levenhuk Levenhuk Levenhuk Skyline PRO Skyline PRO Skyline PRO Skyline PRO Skyline PRO 80 MAK 90 MAK 105 MAK 127 MAK 150 MAK Optical design Maksutov-Cassegrain Objective lens diameter (aperture), mm Focal length, mm 1000 1250 1300...
  • Page 19: Care And Maintenance

    Levenhuk accessories are warranted to be free of defects in materials and workmanship for six months from date of retail purchase. Levenhuk will repair or replace such product or part thereof which, upon inspection by Levenhuk, is found to be defective in materials or workmanship. As a condition to the obligation of Levenhuk to repair or replace such product, the product must be returned to Levenhuk together with proof of purchase satisfactory to Levenhuk.
  • Page 20 Levenhuk product. Any warranties which are implied and which cannot be disclaimed will be limited in duration to a term of three years for telescopes, cameras for telescopes, microscopes and binoculars or six months for accessories from the date of retail purchase.
  • Page 21 Blahopřejeme! Blahopřejeme vám k nákupu vysoce kvalitního teleskopu značky Levenhuk! Teleskopy Levenhuk Skyline PRO jsou určeny k pozorování astronomických objektů při vysokém rozlišení. Díky jejich přesné optice budete schopni nalézt a užít si pozorování stovek fascinujících nebeských objektů, včetně planet, Měsíce a různých vzdálených galaxií, mlhovin a hvězdokup.
  • Page 22 Sestavení teleskopu s montáží EQ1 a EQ2 Montáž teleskopu Pomalu uvolněte aretační šrouby stativu a opatrně vysuňte spodní část každé nohy stativu. Utažením šroubů nohy zafixujte v nastavené poloze. Nohy stativu roztáhněte tak, aby bylo stativ možno vzpřímeně postavit. Upravte výšku jednotlivých nohou stativu tak, aby byla jeho hlava správně horizontálně vyvážená.
  • Page 23 Montáž pointačního dalekohledu (hledáčku) Optický hledáček Z vyčnívajících šroubů na optickém tubusu (v blízkosti okulárového výtahu) sejměte dvě pojistné matice. K těmto šroubům na optickém tubusu připevněte patici hledáčku a zajistěte ji pomocí křídlatých matic. Hledáček s červenou tečkou Do držáku na tubusu teleskopu nasaďte patici hledáčku a upevněte jej pomocí křídlatého šroubu. Montáž...
  • Page 24 hledáčku provedete tak, že při pohledu do hledáčku natáčíte tubus, dokud není červená tečka v zákrytu s požadovaným objektem. Před použitím se musí projekční hledáček správně seřídit vůči teleskopu. Jedná se o snadný úkon prováděný pomocí šroubů pro nastavení azimutu a elevace: Sundejte víčko prostoru s baterií...
  • Page 25 Kromě toho je montáž EQ2 vybavena prvky nastavení rektascenze (hodinový úhel) a deklinace určenými k astronomickým pozorováním při polárním nastavení teleskopu. Po uvolnění aretačních knoflíků lze provádět velké změny nastavení směru. K přesnému nastavení můžete po zajištění obou šroubů použít ovládací prvky jemného nastavení. U osy nastavení elevace je uvedena další stupnice.
  • Page 26 Údržba Pokud teleskop nepoužíváte, zakryjte jeho čelní konec prachovým víčkem. Tím zabráníte usazování prachu na objektivu. Při čištění optiky postupujte opatrně a snažte se nepoškodit povrchovou vrstvu čoček. Používejte výhradně speciální čisticí ubrousky. Specifikace Levenhuk Levenhuk Levenhuk Levenhuk Levenhuk Skyline PRO...
  • Page 27 že jsou dodávány bez jakýchkoli vad materiálu a provedení, a to po dobu tří let od data zakoupení v maloobchodní prodejně. Na veškeré příslušenství značky Levenhuk se poskytuje záruka toho, že je dodáváno bez jakýchkoli vad materiálu a provedení, a to po dobu dvou let od data zakoupení...
  • Page 28 Společnost Levenhuk vyvine přiměřené úsilí k tomu, aby výrobek, na nějž se vztahuje tato záruka, opravila nebo vyměnila do 30 dnů od jeho obdržení. V případě, že bude oprava nebo výměna trvat déle než 30 dní, bude o tom společnost Levenhuk zákazníka informovat. Společnost Levenhuk si vyhrazuje právo jakýkoli výrobek, jehož...
  • Page 29 Телескопы Levenhuk Skyline PRO Поздравляем вас с приобретением высококачественного телескопа Levenhuk! Телескопы Levenhuk Skyline PRO имеют высокую разрешающую способность благодаря их качественной оптике вы сможете без труда найти множество астрономических объектов и насладиться чарующими видами Луны, планет и различных объектов глубокого космоса: галактик, туманностей...
  • Page 30 Сборка телескопа на монтировке EQ1 и EQ2 Сборка монтировки и трубы телескопа Слегка ослабьте зажимные винты и выдвиньте нижние секции ножек треноги. Закрепите их фиксирующими винтами в выдвинутом положении. Раздвиньте ножки треноги и установите ее. Регулируя высоту ножек, установите треногу так, чтобы ее верхняя площадка приняла горизонтальное...
  • Page 31 Установка искателя Оптический искатель Снимите две крепежные гайки с винтов на трубе телескопа (возле фокусера). Установите держатель искателя на эти винты и закрепите его гайками. Искатель с красной точкой Установите стойку крепления в разъем на трубе телескопа и затяните фиксирующий винт. Установка...
  • Page 32 Смотреть следует обоими глазами. Искатель с красной точкой перед использованием также следует правильно настроить. Настройка выполняется с помощью юстировочных винтов по азимуту и высоте: Откройте батарейный отсек, выдвинув его вниз (можно аккуратно зацепить 2 маленьких выемки) и выньте пластиковый вкладыш. Включите...
  • Page 33 Когда телескоп больше не поворачивается из исходного положения (труба параллельна земле), затяните кольца трубы и фиксатор оси склонения. Восстановите настройки широты для вашей местности. Использование монтировки Монтировка позволяет передвигать трубу телескопа по осям высоты (вверх-вниз) и азимута (влево-вправо). Для примерной настройки по азимуту используйте большой рифленый фиксатор, расположенный...
  • Page 34 Найдите на карте широту своей местности. Для этого прекрасно подходят карты дорог. Посмотрите на верхнюю часть монтировки сбоку — там находится шкала от 0 до 90 градусов. Ослабьте фиксатор, слегка нажимая на рычаг против часовой стрелки. Снизу верхней части монтировки есть винт, который давит на язычок фиксатора, меняя угол. Вращайте его, пока на...
  • Page 35 Калибровка установочного круга оси прямого восхождения: чтобы установить круг оси прямого восхождения, следует сначала найти в поле зрения звезду с известными координатами. Подходящая звезда — Вега со звездной величиной 0.0 в созвездии Лиры. Из звездных карт мы знаем, что координата прямого восхождения Веги составляет 18 ч 36 мин. Ослабьте...
  • Page 36 защищает поверхность зеркал и линз от попадания пыли. Не чистите зеркала и линзы, пока не научитесь обращаться с оптическими поверхностями. Протирайте искатель и окуляры только специальными чистящими средствами. С окулярами следует обращаться осторожно, не касаясь оптических поверхностей. Levenhuk Levenhuk Levenhuk Levenhuk...
  • Page 37: Международная Гарантия

    Компания Levenhuk гарантирует отсутствие дефектов в материалах конструкции. В течение гарантийного периода покупатель может вернуть неисправное изделие продавцу либо в Сервисный центр компании Levenhuk. Компания Levenhuk по своему усмотрению отремонтирует или бесплатно заменит неисправное изделие. Претензии по качеству изделия не принимаются при отсутствии правильно оформленного...
  • Page 38 Гарантия не распространяется на комплектующие с ограниченным сроком использования, элементы питания и прочее. Компания Levenhuk оставляет за собой право вносить любые изменения или прекращать производство изделия без предварительного уведомления. Срок гарантии: на аксессуары — 6 (шесть) месяцев со дня покупки, на остальные изделия —...
  • Page 40 Levenhuk optics cleaning tools The Levenhuk series of cleaning tools is all you need to keep your optics clean and durable, and to maintain its excellent quality. Prostředky na čištění optiky Levenhuk Řada čisticích prostředků Levenhuk pomůže zajistit čistotu, dlouhou životnost a vynikající...
