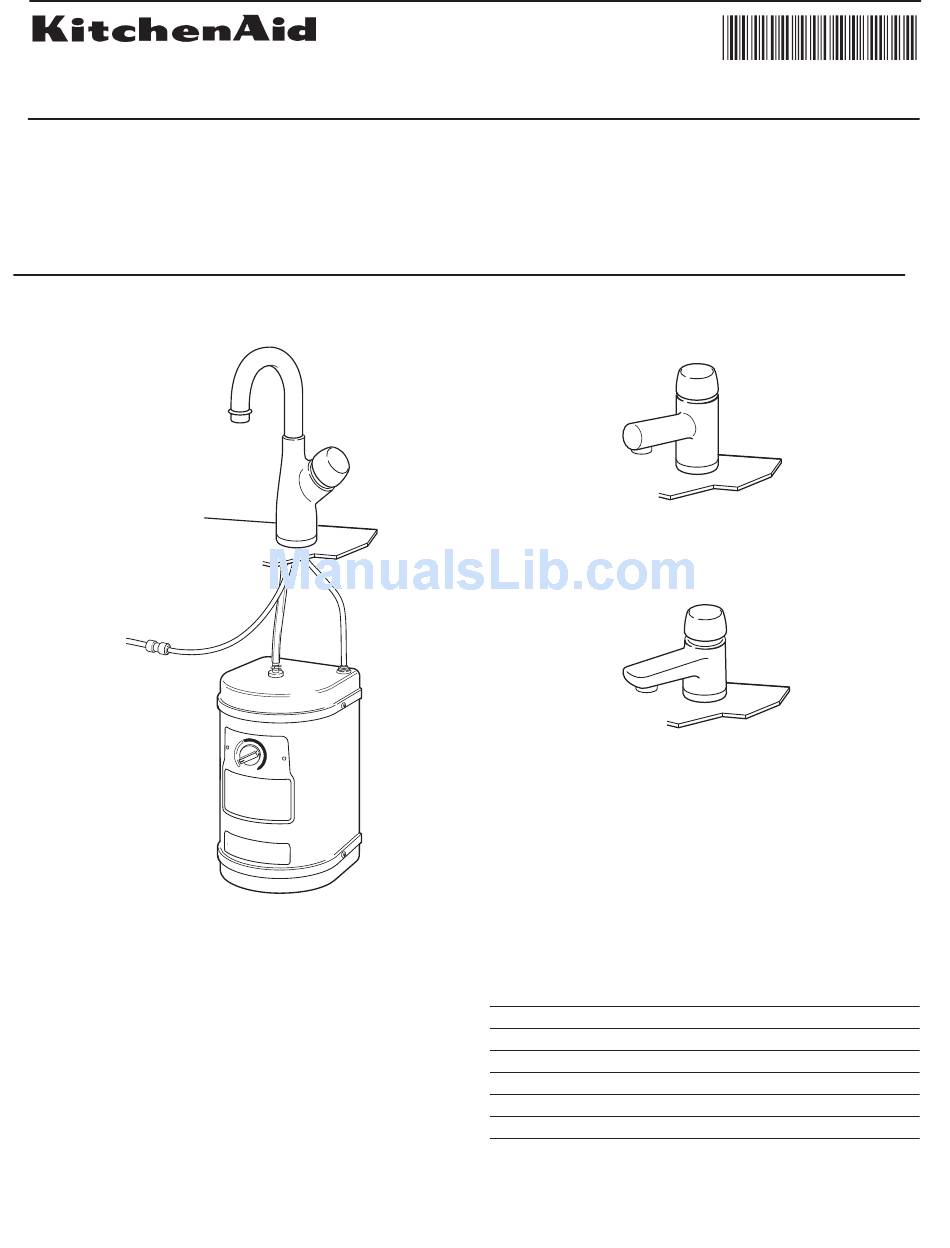

HOME APPLIANCES
INSTALLATION INSTRUCTIONS AND
INSTANT-HOT
Model Series
KHWG160
Record your model's information
Write down the following information about your hot water
dispenser to better help you obtain assistance or service if you
ever need it. You will need to know your complete model number
and serial number. You can find this information on the model
and serial number label/plate located on the lower front of the hot
water tank.
If you need assistance or service, first see the "Troubleshooting
guide" section of this book. After checking "Troubleshooting
guide," additional help can be found by checking the "Requesting
assistance or service" section.
®
USE AND CARE GUIDE
WATER DISPENSER
®
Model Series
KHWC160
Model Series
KHWL160
Builder/dealer name
Address
Phone number
Model number
Serial number
Purchase date
Date installed
(See the "Product dimensions and cabinet requirements" section
for model and serial number label/plate location.)
Keep this book and your sales slip together for future reference.
8538287A
8538287A
8538287A
1
Advertisement
Chapters
Table of Contents
Related Manuals for KitchenAid KHWC160 Series
Summary of Contents for KitchenAid KHWC160 Series
-
Page 1: Water Dispenser
Phone number Model number Serial number Purchase date Date installed (See the “Product dimensions and cabinet requirements” section for model and serial number label/plate location.) Keep this book and your sales slip together for future reference. 8538287A 8538287A KHWC160 KHWL160 8538287A... -
Page 2: Table Of Contents
TABLE OF CONTENTS HOT WATER DISPENSER USE ......6 HOT WATER DISPENSER CARE ......7 Cleaning the Faucet Screen . -
Page 3: Installation Requirements
Grounded electrical outlet is required. See “Electrical requirements” section. The outlet should be located within 42" (106.7 cm) of hot water dispenser tank. Plumbing connections must comply with all sanitary and plumbing codes. Water connections use easy-connect fittings which do not require sealing compounds to keep them from leaking. -
Page 4: Electrical Requirements
3. Carefully straighten tubing so that it will go through hole in sink or countertop. If local codes permit, the hot water dispenser feed line should be connected to the cold water supply line using a saddle valve or another means for providing a 1/4" tube to connect to the dispenser. -
Page 5: Installing The Tank

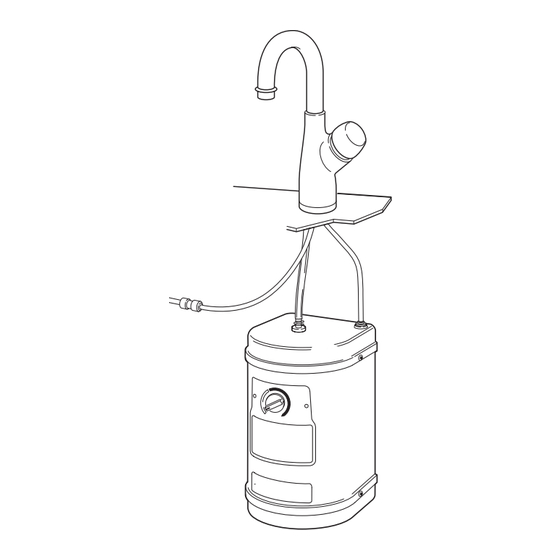

Installing the Tank 1. Position tank vertically beneath faucet so that the longer copper tube from the faucet reaches the easy-connect fitting on top of the tank. 2. Use a pencil to mark on the wall where the top of tank needs to be located. -
Page 6: Complete Installation
3. Release faucet cap. Check for leaks. NOTE: Make sure the Temperature Control is in the “Off” position before plugging hot water dispenser into power supply. If tank is empty and thermostat is in an “On” position when the power... -
Page 7: Hot Water Dispenser Care
HOT WATER DISPENSER CARE Energy-saving tips and preparation for periods of nonuse. On average, you will use your hot water dispenser to heat 7 to 8 cups (1.7 to 1.9 liters) of water per day. This uses only 19 kilowatt-hours of energy per month. So it is not necessary to turn off the hot water dispenser each night to conserve energy. -
Page 8: Before Calling For Service
Before Calling for Service If hot water dispenser does not operate, check these points first: Has circuit breaker tripped or house fuse blown? Is power supply cord plugged into a grounded 3 prong outlet? Is the Temperature Control set to the “Off” position? -
Page 9: Requesting Assistance Or Service
To locate factory-authorized parts in your area, call our Customer Interaction Center telephone number, your nearest authorized service center, or 1-800-442-9991. For further assistance If you need further assistance, you can write to KitchenAid with any questions or concerns at: KitchenAid Brand Home Appliances Customer Interaction Center c/o Correspondence Dept. - Page 10 Customer Interaction Center, 1-800-422-1230 (toll-free), from anywhere in the U.S.A. or Canada. 8538287A © 2004 KitchenAid ® Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada. ® water dispenser. ® ® water dispenser.
- Page 11 Si vous avez besoin d’assistance ou de service, consultez d’abord la section “Dépannage” de ce guide. On peut trouver de l’aide additionnelle à la section “Demande d’assistance ou de service”. ® Modèle série KHWC160 Modèle série KHWL160 Nom du fabricant/revendeur Adresse Numéro de téléphone Numéro de modèle...
- Page 12 SÉCURITÉ DU DISTRIBUTEUR D’EAU CHAUDE ..2 EXIGENCES D’INSTALLATION ......3 Outillage et pièces .
-
Page 13: Exigences D'installation
Outillage et pièces Rassembler les outils et pièces nécessaires avant de commencer l’installation. Lire et suivre les instructions fournies avec les outils indiqués ici. Outillage nécessaire : crayon mètre-ruban ou règle pince tournevis Phillips coupe-tube clé plate de 1/4" ou 7 mm clé... -
Page 14: Spécifications Électriques
Spécifications électriques AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique. -
Page 15: Installation Du Chauffe-Eau
Installation du chauffe-eau 1. Positionner le chauffe-eau verticalement sous le robinet de telle manière que le tube flexible en cuivre le plus long du robinet puisse atteindre le raccord à connexion rapide sur le sommet du chauffe-eau. 2. Avec un crayon, marquer sur le mur l’endroit où il faudra placer le sommet du chauffe-eau. -
Page 16: Achever L'installation
Achever l’installation IMPORTANT : Si le processus d’installation décrit n’est pas respecté, le chauffe-eau peut subir des dommages. NOTE : Ne pas déjà brancher le cordon d’alimentation sur la prise de courant. 1. Placer le bouton du sélecteur de température à la position d’arrêt Off. -
Page 17: Entretien Du Distributeur D'eau Chaude
ENTRETIEN DU DISTRIBUTEUR D’EAU CHAUDE Conseils pour l’économie d’énergie et préparation pour une période d’inutilisation. En moyenne, on utilise le distributeur d’eau chaude pour chauffer 7 à 8 tasses d’eau par jour. Ceci suscite la consommation de 19 Kilowattheures d’énergie par mois; il n’est donc pas nécessaire d’arrêter le distributeur d’eau chaude chaque soir pour minimiser la consommation d’énergie. -
Page 18: Avant De Demander L'intervention D'un Technicien
Avant de demander l’intervention d’un technicien Si le distributeur d’eau chaude ne fonctionne pas, rechercher d’abord les causes suivantes : Disjoncteur ouvert ou fusible grillé? Cordon d’alimentation correctement branché sur une prise de courant à trois alvéoles reliée à la terre? Sélecteur de température à... -
Page 19: Demande D'assistance Ou De Service
“Guide de dépannage” : Communiquez avec le commerçant qui a vendu l’appareil électroménager, ou téléphonez sans frais au Centre d’interaction avec la clientèle de KitchenAid, de 8 h 30 à 18 h (HNE) au 1-800-422-1230. Si vous avez besoin de service Communiquez avec la plus proche succursale ou le plus proche établissement de service agréé... - Page 20 Centre d’interaction avec la clientèle au 1-800-422-1230 (sans frais) de n’importe où aux É.-U. ou au Canada. 8538287A © 2004 KitchenAid ® Marque de commerce de KitchenAid, U.S.A., KitchenAid Canada porteur de licence au Canada. ® ® ®...
