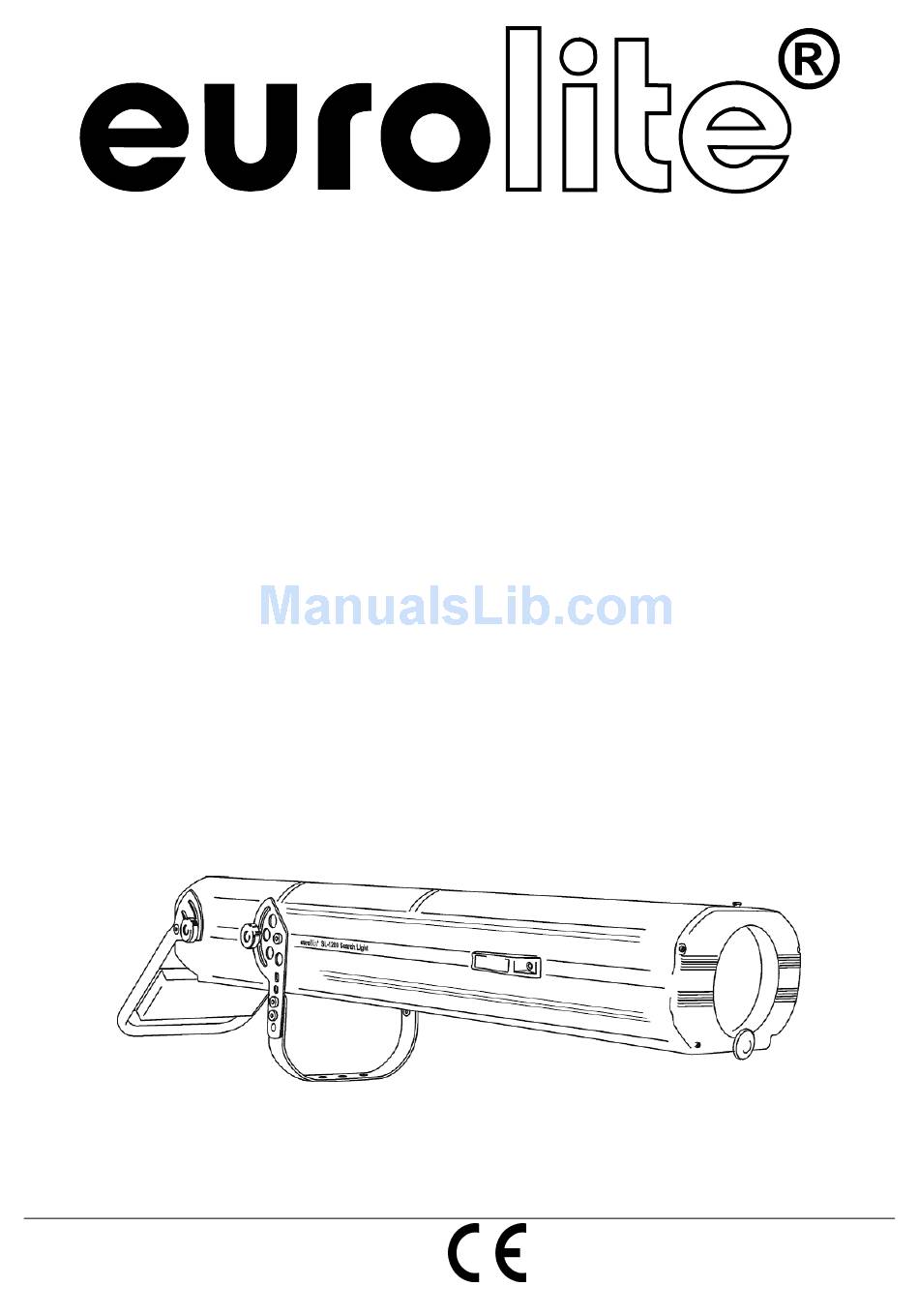

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
SL-1200 LD
Follow Spot
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Advertisement

Table of Contents
loading

Related Manuals for EuroLite SL-1200 LD Follow Spot

Summary of Contents for EuroLite SL-1200 LD Follow Spot

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO SL-1200 LD Follow Spot © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.

  • Page 2: Table Of Contents

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht.............................. 7 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Überkopfmontage............................10 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........11 Adressierung des Projektors ........................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/51 51787360_V_1_3.DOC...

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE SL-1200 LD entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. LEBENSGEFAHR! Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen! Der Aufbau entspricht der Schutzklasse I.

  • Page 6: Bestimmungsgemässe Verwendung

    Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄSSE VERWENDUNG...

  • Page 7: Gerätebeschreibung

    • Praktische Tasten für sofortige Dimmer- und Irisöffnung • DMX-Steuerung über jeden handelsüblichen Controller • Belegt 4 DMX-Kanäle • 4 hochwertige Steppermotoren • Lieferung in hochwertigem Transport-Case • Passender EUROLITE Controller: DMX Operator Geräteübersicht (1) Objektivlinse/Fokus (2) Haltegriff (3) Gehäuse (4) Montage-/Hängebügel...
  • Page 8 (9) DMX- Ausgangsbuchse (10) DMX- Eingangsbuchse (11) Kontroll-LEDs (12) DIP-Schalter (13) Sicherungshalter (14) Netzschalter (15) Netzanschluss Control Panel: (16) Strobe/Dimmer-Fader (17) Iris-Fader (18) Rainbow-Fader (19) Strobe/Dimmer-Wahlschalter (20) Dimmer 100%-Taste (21) Iris Full Open-Taste (22) Farbtasten (23) Rainbow/Fixed Colours-Wahlschalter (24) Colour Temperature-Wahlschalter 8/51 51787360_V_1_3.DOC...

  • Page 9: Installation

    INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine der folgenden Lampen: OMNILUX OMI 1200 100V/1200W Best.-Nr. 89302005 OSRAM HMI1200/GS 100V/1200W Best.-Nr. 89302010 PHILIPS MSI 1200W 100V/1200W Best.-Nr. 89302015 Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden.

  • Page 10: Überkopfmontage

    Überkopfmontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen.

  • Page 11: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    Sichern Sie das Gerät bei Überkopfmontage immer mit einem Sicherheitsfangseil, das mindestens für das 12-fache Gewicht des Gerätes ausgelegt ist. Es dürfen nur Fangseile mit Schnellverschlussgliedern vewendet werden. Führen Sie das Sicherheitsfangseil unter dem Hängebügel hindurch und führen Sie es über die Traverse bzw.

  • Page 12: Adressierung Des Projektors

    Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte ange- schlossen sind. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden.

  • Page 13: Bedienung

    Schließen Sie das Gerät über den Netzstecker ans Netz an. Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht.

  • Page 14: Reinigung Und Wartung

    123-139 Keine Funktion (Shutter offen) 140-240 Strobe-Effekt mit zunehmender Geschwindigkeit 241-255 Keine Funktion (Shutter offen) Steuerkanal 4 - Farbrad 2 DMX-Wert Eigenschaft Korrekturfilter 3200 K Korrekturfilter 6000 K REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

  • Page 15: Sicherungswechsel

    OSRAM HMI 1200/GS 100V/1200W Best.-Nr. 89302010 PHILIPS MSI 1200 100V/1200W 1000h Best.-Nr. 89302015 EUROLITE DMX Operator 192 Kanal Best.-Nr. 70064520 EUROLITE DMX Scan Control 192 Kanal Best.-Nr. 70064525 FUTURELIGHT EX-6/32 Controller Best.-Nr. 51834046 FUTURELIGHT EX-8/32 Controller Best.-Nr. 51834047 FUTURELIGHT CP-240 Controller Best.-Nr.

  • Page 16: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE SL-1200 LD. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 17 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. DANGER TO LIFE! The electric connection must only be carried out by a qualified electrician! This device falls under protection-class I.

  • Page 18: Operating Determinations

    HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a follow spot designed for professional use on stages, in discotheques, theatres etc. This product is only allowed to be operated with an alternating current of max.

  • Page 19: Description Of The Device

    • Strobe-effect with adjustable speed (1-7 flashes/sec.) via shutter • DMX-control via every standard DMX-controller • 4 DMX-control-channels required • 4 high-quality stepping-motors • Delivered in a high-quality transport case • Suitable EUROLITE controllers: DMX Operator Overview (1) Objective-lens/Focus (2) Transport handle...
  • Page 20 (9) DMX-Out socket (10) DMX-In socket (11) Control LEDs (12) DIP-switches (13) Fuseholder (14) Power switch (15) Power supply Control Panel: (16) Strobe/Dimmer-Fader (17) Iris-Fader (18) Rainbow-Fader (19) Strobe/Dimmer-selector (20) Dimmer 100%-button (21) Iris Full Open-button (22) Colour-buttons (23) Rainbow/Fixed Colours-selector (24) Colour Temperature-selector 20/51 51787360_V_1_3.DOC...

  • Page 21: Installation

    INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one of the following lamps: OMNILUX OMI 1200 100V/1200W No. 89302005 OSRAM HMI1200/GS 100V/1200W No. 89302010 PHILIPS MSI 1200W 100V/1200W No.

  • Page 22: Overhead Rigging

    Overhead rigging The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.

  • Page 23: Dmx-512 Connection / Connection Between Fixtures

    bracket of the device and over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the safety screw. The maximum drop distance must never exceed 20 cm. A safety rope which already hold the strain of a crash or which is defective must not be used again. Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws.

  • Page 24: Addressing

    Caution: At the last fixture, the DMX-cable has to be terminated with a terminator. Solder a 120 resistor between Signal (–) and Signal (+) into a XLR-plug and plug it in the DMX-output of the last fixture. Addressing Each projector occupies 4 channels. To ensure that the control signals are properly directed to each projector, the projector requires adressing.

  • Page 25: Operation

    OPERATION After you connected the effect to the mains, the SL-1200 LD starts running. During the Reset, the motors are trimmed and the device is ready for use within approximately 20 seconds. Move the objective-lens for adjusting the focus in order to obtain a sharp projection. Stand Alone operation In the Stand Alone mode, the SL-1200 LD can be used without controller.

  • Page 26: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.

  • Page 27: Replacing The Fuse

    OSRAM HMI 1200/GS 100V/1200W No. 89302010 PHILIPS MSI 1200 100V/1200W 1000h No. 89302015 EUROLITE DMX Operator 192 Kanal No. 70064520 EUROLITE DMX scan control 192 channels No. 70064525 FUTURELIGHT EX-6/32 controller No. 51834046 FUTURELIGHT EX-8/32 controller No. 51834047 FUTURELIGHT CP-240 controller No.

  • Page 28: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE SL-1200 LD Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le SL-1200 LD de son emballage.
  • Page 29 Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. DANGER DE MORT! Les connexions électriques sont à faire effectuer par un installateur agrée! La construction de l'appareil correspond à...

  • Page 30: Emploi Selon Les Prescriptions

    Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. Attention: L’appareil produit des témperatures excessives! Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules.

  • Page 31: Description De L'appareil

    • Occupe 4 canaux de contrôle DMX • 4 moteurs pas à pas de haute qualité • Livré dans un case de transport de haute qualité • Contrôleur approprié d'EUROLITE: DMX Operator Aperçue des parties (1) Objectif/Foyer (2) Poignée de transport (3) Boîtier...
  • Page 32 (9) Sortie DMX (10) Entrée DMX (11) DELs de contrôle (12) Interrupteurs DIP (13) Porte-fusible (14) Interrupteur secteur (15) Alimentation Control Panel: (16) Strobe/Dimmer-Fader (17) Iris-Fader (18) Rainbow-Fader (19) Sélecteur Strobe/Dimmer (20) Touche Dimmer 100% (21) Touche Iris Full Open (22) Touches Colour (23) Sélecteur Rainbow/Fixed Colours (24) Sélecteur Colour Temperature...

  • Page 33: Installation

    INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe comme ci-dessus: OMNILUX OMI 1200 100V/1200W N° d’art. 89302005 OSRAM HMI1200/GS 100V/1200W N°...

  • Page 34: Montage Par Dessus De La Tête

    Montage par dessus de la tête Les dispositifs de suspension doivent être construits et concus de telle manière qu’ils puissent supporter sa charge utile de 10 fois pour 1 heure sans déformation permanente nuisible. L’installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de sécurité...

  • Page 35: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur

    Fixez l'appareil via un crochet approprié à votre système de traverse. Toujours assurez l'appareil avec une élingue de sécurité, qui est dimensionnée au moins pour 12 fois le poids de l'appareil. Vous devez seulement utiliser une élingue de sécurité avec maillons de connection filetés.

  • Page 36: Codage Du Projecteur

    Connecter une chaîne DMX serielle: Connectez la sortie DMX du premièr appareil de la chaîne avec l'entrée DMX de l'appareil prochaine. Toujours connectez une sortie avec une entrée de l'appareil prochaine jusqu'à tous appareil soient connectés. Attention: Au projecteur ulterieur, le câble DMX doit être obturé par une résistance de termination. Braser une résistance de 120 sur la prise XLR entre Data (-) et Data (+) et l’attacher dans la sortie DMX du projecteur ultérieur.

  • Page 37: Maniement

    Branchez l’appareil avec la fiche au secteur. Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle. Ne jamais connecter des effets lumineux à un "dimmer pack". MANIEMENT Le SL-1200 LD commençera à...

  • Page 38: Nettoyage Et Maintenance

    Canal de contrôle 4 - Roue de couleurs 2 Valeur DMX Caractéristique Filtre correcteur 3200 K Filtre correcteur 6000 K NETTOYAGE ET MAINTENANCE L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit assurer à...

  • Page 39: Remplacer Le Fusible

    N° d'art. 89302010 PHILIPS MSI 1200 100V/1200W 1000h N° d'art. 89302015 EUROLITE DMX Operator 192 canaux N° d'art. 70064520 EUROLITE DMX scan control 192 canaux N° d'art. 70064525 FUTURELIGHT EX-6/32 contrôleur N° d'art. 51834046 FUTURELIGHT EX-8/32 contrôleur N° d'art. 51834047 FUTURELIGHT CP-240 contrôleur...

  • Page 40: Introducción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE SL-1200 LD. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su SL-1200 LD.
  • Page 41 Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. ¡PELIGRO DE MUERTE! ¡Las conexiones eléctricas sólo deben ser efectuadas por un electricista! Este aparato pertenece a la clase de protección I.

  • Page 42: Instrucciones De Manejo

    INSTRUCCIONES DE MANEJO Este aparato es un foco de seguimuiento sólo diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc. El aparato sólo es permitido para una conexion hasta una tensión alternativa máxima de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores. Spots no son diseñados para un uso permanente.

  • Page 43: Descripción Del Aparato

    • Se requieren 4 canales de control DMX • 4 motores paso a paso de alta calidad • Entregado en un case de transporte de alta calidad • Controlador adecuado de EUROLITE: DMX Operator Descripción de las partes (1) Objetivo/Foco...
  • Page 44 (9) Salida DMX (10) Entrada DMX (11) LEDs de control (12) Interruptores DIP (13) Portafusible (14) Interruptor On/Off (15) Conexión a la red Control Panel: (16) Strobe/Dimmer-Fader (17) Iris-Fader (18) Rainbow-Fader (19) Selector Strobe/Dimmer (20) Tecla Dimmer 100% (21) Tecla Iris Full Open (22) Teclas Colour (23) Selector Rainbow/Fixed Colours (24) Selector Colour Temperature...

  • Page 45: Instalación

    INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! Para la instalación, Vd. necesita una de las lámparas siguientes: OMNILUX OMI 1200 100V/1200W Referencia 89302005 OSRAM HMI1200/GS 100V/1200W Referencia 89302010 PHILIPS MSI 1200W 100V/1200W Referencia 89302015 La lámpara debe ser cambiada únicamente con la indumentaria de protección adecuada (gafas de...

  • Page 46: Montaje Por Encima De La Cabeza

    Montaje por encima de la cabeza La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada.

  • Page 47: Conexión Al Controlador Dmx / Conexión Proyector - Proyector

    Insere el cable de anclaje en la lira de montaje del aparato y en el trussing u un lugar de fijación seguro. Insere el final en el eslabón de conexión roscado y fije el tornillo de seguridad. La distancia máxima de caida es 20 cm. Un cable de anclaje ya utilizado u estropeado nunca debe ser utilizado otra vez.

  • Page 48: Direccionamiento Del Proyector

    Atención: En el ultimo proyector, la conexión DMX tiene que ser terminada con un resistor de terminación. Solde un resistor de 120 ohmios en una clavija XLR entre la señal (-) y la señal (+) y enchufe-la en la salida DMX del ulterior aparato.

  • Page 49: Operación

    OPERACIÓN Tras la conexión del aparato a la red, el SL-1200 LD comienza a funcionar. Durante el Reset, los motores se ajustan y el aparato está listo para ser usado en aproximadamente 20 segundos. Ajuste el foco en mover el objetivo para obtener una proyección clara. Operación Stand Alone En el modo Stand Alone, Vd.

  • Page 50: Limpieza Y Mantenimiento

    LIMPIEZA Y MANTENIMIENTO El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.

  • Page 51: Reemplazar El Fusible

    OSRAM HMI 1200/GS 100V/1200W Referencia 89302010 PHILIPS MSI 1200 100V/1200W 1000h Referencia 89302015 EUROLITE DMX Operator 192 Kanal Referencia 70064520 EUROLITE DMX scan control 192 canales Referencia 70064525 FUTURELIGHT EX-6/32 controlador Referencia 51834046 FUTURELIGHT EX-8/32 controlador Referencia 51834047 FUTURELIGHT CP-240 controlador...
