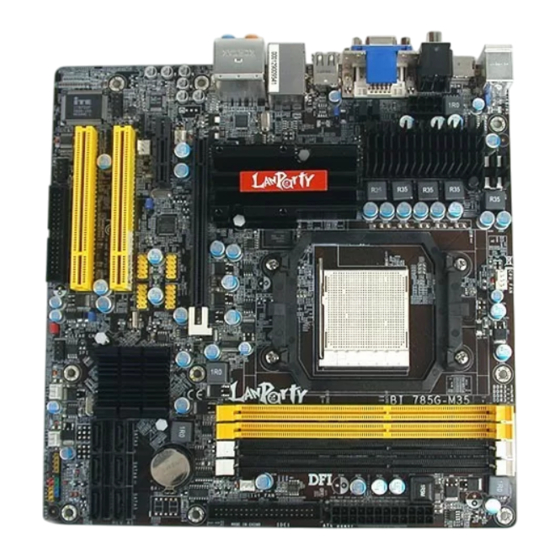

LanParty Blood-Iron 785G-M35 User Manual

System board
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

System Board

User's Manual
935-B785G1-004G
11700934A

Advertisement

Table of Contents
loading

Related Manuals for LanParty Blood-Iron 785G-M35

Summary of Contents for LanParty Blood-Iron 785G-M35

  • Page 1: System Board

    System Board User’s Manual 935-B785G1-004G 11700934A...

  • Page 2: Fcc And Doc Statement On Class B

    Copyright This publication contains information that is protected by copyright. No part of it may be reproduced in any form or by any means or used to make any transfor- mation/adaptation without the prior written permission from the copyright hold- ers.

  • Page 3: Table Of Contents

    Table of Contents About this Manual................Warranty....................Static Electricity Precaution..............Safety Measures..................About the Package................About the Genie BIOS Guideline............. Before Using the System Board............System Board Layout................English..................... 简体中文....................繁體中文........................................한국어 ....................Debug LED POST and Troubleshooting..........

  • Page 4: About This Manual

    Utility CD) will appear. Click the “TOOLS” icon then click “Manual” on the main menu. For additional information on the system board, please download the complete version of the manual from DFI’s website. Visit www.dfi .com. Warranty 1. Warranty does not cover damages or failures that arised from misuse of the product, inability to use the product, unauthorized replacement or alteration of components and product specifi...

  • Page 5: Static Electricity Precaution

    English Static Electricity Precautions It is quite easy to inadvertently damage your PC, system board, components or devices even before installing them in your system unit. Static electrical dis- charge can damage computer components without causing any signs of physical damage.

  • Page 6: About The Package

    English About the Package The system board package contains the following items. If any of these items are missing or damaged, please contact your dealer or sales representative for as- sistance. One system board  One IDE cable  Two Serial ATA data cables ...

  • Page 7: System Board Layout

    English System Board Layout DIMM 2 DIMM 4 DIMM 1 DIMM 3 Mouse PS/2 power CPU fan select (J HDMI Top: Coaxial RCA Bottom: Optical power S/PDIF- 12V power DVI-I port (DVI-D signal only) JP21 DVI-I HDMI/DVI select (JP20-JP21) JP20 USB 0-3 power select (JP5) USB 1...

  • Page 8: English

    English Chapter 1 - Introduction Specifications Processor • AMD Phenom II processor ® • HyperTransport 3.0 (5200MT/s) HyperTransport 1.0 (2000/1600MT/s) • AMD OverDrive provides tuning options using the new “Advanced Clock Calibration” overclocking feature. • Socket 938 AM3+ 45nm Chipset •...
  • Page 9 English Rear Panel I/O • 1 mini-DIN-6 PS/2 mouse port • 1 mini-DIN-6 PS/2 keyboard port • 1 HDMI-out port • 1 coaxial RCA S/PDIF-out port • 1 optical S/PDIF-out port • 1 VGA port • 1 DVI-I port (DVI-D signal only) •...

  • Page 10: Jumper Settings

    English Chapter 2 - Hardware Installation Jumper Settings Clear CMOS Data 1-2 On: Normal (default) 2-3 On: JP10 Clear CMOS Data If you encounter the following, a) CMOS data becomes corrupted. b) You forgot the supervisor or user password. c) The overclocked settings in the BIOS resulted to the system’s instability or caused system boot up problems.
  • Page 11 English PS/2 Power Select 1-2 On: 5V 2-3 On: 5VSB (default) Selecting 5VSB will allow you to use the PS/2 keyboard or PS/2 mouse to wake up the system. Important: The 5VSB power source of your power supply must support ≥720mA.
  • Page 12 English USB Power Select USB 0-3 (JP5) 1-2 On: 5V 2-3 On: 5VSB (default) USB 4-11 (JP6) 1-2 On: 5V 2-3 On: 5VSB (default) Selecting 5VSB will allow you to use the USB keyboard or USB mouse to wake up the system.
  • Page 13 English HDMI/DVI Select JP21 JP20 JP20/JP21 JP20/JP21 2-3, 5-6, 8-9, 11-12 On 1-2, 4-5, 7-8, 10-11 On HDMI The system board is equipped with HDMI and DVI interfaces but you can only connect one display device at a time. Set this jumper according to the type of display device connected to the system.
  • Page 14 English PS/2 Ports and S/PDIF Ports PS/2 Mouse PS/2 KB Coaxial RCA S/PDIF Optical S/PDIF SPDIF out Ground SPDIF in PS/2 Mouse and PS/2 Keyboard Ports These ports are used to connect a PS/2 mouse and a PS/2 keyboard. Optical S/PDIF The optical S/PDIF jack is used to connect an external audio output device using an optical S/PDIF cable.
  • Page 15 English HDMI, VGA and DVI-I Ports HDMI DVI-I HDMI The HDMI port which carries both digital audio and video signals is used to con- nect a LCD monitor or digital TV that has an HDMI port. The VGA port is used for connecting a VGA monitor. Connect the monitor’s 15-pin D-shell cable connector to the VGA port.
  • Page 16 English USB and LAN Ports USB 1 USB 0 USB 3 USB 2 USB 4-5 USB 6-7 USB 8-9 USB 10-11 The USB ports are used to connect USB 2.0/1.1 devices. The 10-pin connectors allow you to connect 8 additional USB 2.0/1.1 ports. Your USB ports may come mounted on a card-edge bracket.
  • Page 17 English Audio Rear audio Center/ Line-in Subwoofer Front R/L Rear R/L Mic-in Side R/L Front audio Rear Panel Audio • Center/Subwoofer Jack (Orange) This jack is used to connect to the center and subwoofer speakers of the au- dio system. •...
  • Page 18 English Front Audio The front audio connector is used to connect to the line-out and mic-in jacks that are at the front panel of your system. Internal I/O Connectors Serial ATA Connectors SATA 3 SATA 4 SATA 5 SATA 0 SATA 1 SATA 2 The Serial ATA (SATA) connectors are used to connect Serial ATA drives.
  • Page 19 English FDD Connector and IDE Connector FDD Connector The fl oppy disk drive connector is used to connect a fl oppy drive. Insert one end of the fl oppy cable into this connector and the other end-most connector to the fl...
  • Page 20 English Serial (COM) Connector The serial (COM) connector is used to connect modems, serial printers, remote display terminals, or other serial devices. Your COM port may come mounted on a card-edge bracket. Install the card-edge bracket to an available slot at the rear of the system chassis then connect the serial port cable to this connector.

  • Page 21: Cooling Fan Connectors

    English Cooling Fan Connectors CPU fan Ground Speed Control Power Sense 1st fan Ground Power Sense 2nd fan Sense Ground Power SYS1 fan Fan 3 SYS2 fan Sense Ground Power Ground Sense Power Sense Ground Power These fan connectors are used to connect cooling fans. Cooling fans will provide adequate airfl...
  • Page 22 English LEDs DRAM Power LED Standby Power LED DRAM Power LED This LED will light when the system’s power is on. Standby Power LED This LED will light when the system is in the standby mode. Important: When the DRAM Power LED and/or Standby Power LED lit red, it indi- cates that power is present on the DIMM sockets and/or PCI slots.

  • Page 23: Power Connectors

    English Power Connectors Use a power supply that complies with the ATX12V Power Supply Design Guide Version 1.1. An ATX12V power supply unit has a standard 24-pin ATX main power connector that must be inserted into this connector. 12 24 +3.3VDC +12VDC +5VDC...
  • Page 24 English The power connectors from the power supply unit are designed to fi t the 24-pin and 8-pin connectors in only one orientation. Make sure to fi nd the proper orien- tation before plugging the connectors. The system board requires a minimum of 300 Watt power supply to operate. Your system confi...
  • Page 25 English Front Panel Connectors HD-LED SPEAKER RESET ATX-SW PWR-LED HD-LED: Primary/Secondary IDE LED This LED will light when the hard drive is being accessed. RESET: Reset Switch This switch allows you to reboot without having to power off the system thus prolonging the life of the power supply or system.
  • Page 26 English PWR-LED: Power/Standby LED When the system’s power is on, this LED will light. When the system is in the S1 (POS - Power On Suspend) or S3 (STR - Suspend To RAM) state, it will blink every second. Note: If a system did not boot-up and the Power/Standby LED did not light af- ter it was powered-on, it may indicate that the CPU or memory module was not installed properly.
  • Page 27 English PCI Express Slots PCI Express x16 PCI Express x1...
  • Page 28 English Download Flash BIOS Connector...

  • Page 29: Raid Levels

    English Chapter 3 - RAID The AMD chip alows confi guring RAID on Serial ATA drives. It supports RAID 0, RAID 1 and RAID 0+1. RAID Levels RAID 0 (Striped Disk Array without Fault Tolerance) RAID 0 uses two new identical hard disk drives to read and write data in parallel, interleaved stacks.
  • Page 30 English Settings To enable the RAID function, the following settings are required. 1. Connect the Serial ATA drives. 2. Confi gure Serial ATA in the Award BIOS. 3. Confi gure RAID in the RAID BIOS. 4. Install the RAID driver during OS installation. Step 1: Connect the Serial ATA Drives Refer to chapter 2 for details on connecting the Serial ATA drives.
  • Page 31 English Step 4: Install the RAID Driver During OS Installation The RAID driver must be installed during the Windows XP or Windows 2000 in- ® ® stallation using the F6 installation method. This is required in order to install the operating system onto a hard drive or RAID volume when in RAID mode or onto a hard drive when in AHCI mode.

  • Page 32: 简体中文

    简体中文 第一章-规格 ® 中央处理器 支持AMD Phenom II处理器 HyperTransport 3.0技术（提供5200MT/s的传 输速度） HyperTransport 1.0技术（提供2000/1600MT/s 的传输速度） AMD OverDrive软件采用“Advanced Clock Calibration”（高级时钟校准）新式超频技 术，为系统提供细微的调节项 Socket 938 AM3+处理器脚座，采用45纳米制程 技术 芯片组 AMD芯片组 -北桥: AMD 785G芯片组 -南桥: AMD SB710芯片组 系统内存 支持四组240-pin DDR3内存插槽 支持DDR3 1600(O.C.)/1333/1066内存 使用1333MHz内存时，可支持21Gb/s带宽 支持双通道(128位)内存接口 支持unbuffered non-ECC内存模块 支持16GB系统内存容量 支持128M DDR3 Sideport内存...
  • Page 33 简体中文 音频 Realtek ALC885八声道HD音频编译码芯片 高性能DAC具备106dB的动态范围（A加权）， ADC具备101dB的动态范围（A加权） 网络 JMicron JMC250 PCIE Gigabit LAN控制器 完全兼容于IEEE 802.3(10BASE-T), 802.3u (100BASETX)与802.3ab(1000BASE-T)标准 一 个 I D E 接 头 ， 可 连 接 多 达 两 个 U l t r a D M A 133Mbps硬盘 SATA与RAID 支持六个SATA设备...
  • Page 34 简体中文 网络唤醒功能 来电振铃唤醒功能 定时系统启动功能 AC电源中断系统回复状态控制 硬件监控功能 CPU/系统/芯片组温度监控 12V/5V/3.3V/Vcore/Vbat/5Vsb/Vdimm/Vchip电 压监控 散热风扇转速监控 CPU过热防护功能可在系统开机时监控CPU温度 MicroATX form factor 24.5cm (9.64") x 24.5cm (9.64")
  • Page 35 第二章 - 硬件安装 跳线设定 清除CMOS资料 1-2 On: 一般 (默认值) JP10 2-3 On: 清除CMOS资料 若遇到下列情形： a) CMOS数据发生错误。 b) 忘记键盘开机密码或管理者/使用者密码。 c) 在BIOS中的处理器频率设定不当，导致无法开机。 使用者可经由储存于ROM BIOS中的默认值重新进行设定。 欲加载ROM BIOS中的默认值，请依循下列步骤。 1. 关闭系统，并拔掉系统的电源插头。 2. 将JP10设成2-3 On。数秒过后，再将JP10调回默认值（1-2 On）。 3. 重新插上电源插头并启动系统。...
  • Page 36 简体中文 PS/2电源设定 2-3 On: 1-2 On: 5V 5VSB (默认值) 若欲使用PS/2键盘或PS/2鼠标唤醒功能，须选择5VSB电源。 重要提示： 重要提示： 电源供应器的5VSB供电线路至少须提供720mA的电流输 出。...
  • Page 37 简体中文 USB电源设定 USB 0-3 (JP5) 1-2 On: 5V 2-3 On: (默认值) 5VSB USB 4-11 (JP6) 1-2 On: 5V 2-3 On: (默认值) 5VSB 若要使用USB键盘/鼠标唤醒功能，须选择5VSB。 重要提示： 重要提示： 电源供应器的5VSB供电线路至少须提供1.5A(使用两个 USB设备时）或2A（使用三个或三个以上的USB设备时） 的电流输出。 选择PCIE Gen 1/Gen 2 JP13 1-2 On: Gen 2 2-3 On: Gen 1 (默认值) 请按照系统所使用的PCIE卡类型来设定此跳线。...
  • Page 38 简体中文 选择HDMI/DVI JP21 JP20 JP20/JP21 JP20/JP21 2-3, 5-6, 8-9, 11-12 On 1-2, 4-5, 7-8, 10-11 On HDMI 本主板配有一个HDMI接口以及一个DVI接口，但是，使用者一 次只能使用其中的一个接口。请按照系统所使用的显示器类型 来设定此跳线。...
  • Page 39 简体中文 背板输出/输入接口 中央/ 重低音 Rear R/L 同轴 PS/2 鼠标 S/PDIF-out Line-in USB 1 Front R/L Mic-in 光纤 DVI-I USB 2-3 Side R/L USB 0 PS/2键盘 HDMI S/PDIF-out...
  • Page 40 简体中文 PS/2端口与SPDIF端口 PS/2 鼠标 PS/2 键盘 同轴 S/PDIF 光纤 S/PDIF SPDIF out Ground SPDIF in PS/2鼠标端口，PS/2键盘端口 这两个端口分别用于连接一个PS/2鼠标与一个PS/2键盘。 同轴S/PDIF插口 这个插口用于连接采用同轴S/P D I F连接线的外部音频输出设 备。 光纤S/PDIF插口 光纤S/PDIF接头用于连接采用S/PDIF光纤的外部音频输出设 备。 重要提示： 重要提示： 不要同时使用光纤S/PDIF与同轴RCA S/PDIF插口。 S/PDIF接头 如图所示的S/PDIF接头用于接出一个外部S/PDIF端口，该外部 S/PDIF端口位于挡板上。请先将挡板安装在机箱背部的挡板槽 上，然后将音源接线连接至S/PDIF接头，连接时，务必保证音 源接线的脚1与S/PDIF接头的脚1对齐。...
  • Page 41 简体中文 HDMI接口、VGA接口与DVI-I接口 HDMI DVI-I HDMI接口 本主板所配置的HDMI接口既可以发送数字音频信号，也可以发 送频信号，利用此接口，可以与具备HDMI接口的液晶显示器或 者数字电视相连接。 VGA端口 主板所配置的VGA端口用于连接VGA显示。请将显示器的15针 D-shell连接线连接至VGA端口。将显示器连接线的接头插接在 VGA端口上之后，缓慢拧紧固螺丝，以将接头固定好。 DVI-I接口 利用此DVI-I接口，可以连接一台数字液晶显示器或一台液晶 电视。...
  • Page 42 简体中文 USB接口与LAN端口 USB 1 USB 0 USB 3 USB 2 USB 4-5 USB 6-7 USB 8-9 USB 10-11 USB接头 USB接头用于连接USB 2.0/1.1设备。主板上那些10-pin的USB 接头可以连接8个额外的USB2.0/1.0外接端口。USB外接端口出 货时即应黏着在挡板上，安装时，请先将挡板装于机箱上，然 后再将USB外接端口的连接线连接至上图所示的10-Pin USB接 头上。 LAN（网络）端口 经由LAN端口，通过网络集线器，可将主板与局域网进行连 接。...
  • Page 43 简体中文 音频接口 背板音频 中央/ Line-in 重低音 Front R/L Rear R/L Mic-in Side R/L 前置音频 背板音频接头 Center/Subwoofer(中央/重低音)插口(橘色) 连接音响系统的中央声道与超低音喇叭。 Rear Right/Left插口(黑色) 连接音响系统的右后方与左后方喇叭。 Side Right/Left插口(灰色) 连接音响系统的左侧边与右侧边喇叭。 Line-in 插口(淡蓝色) 连接外部音响设备，如：Hi-Fi音响、CD/录音带播放器、AM/ FM 调频收音机以及音效合成器等。...
  • Page 44 简体中文 Line Out插口(淡绿色) 连接音响系统的左前方与右前方喇叭。 Mic-in插口(粉红色) 连接外部麦克风。 前置音频接头 前置音频接头可允许与系统主板前置面板上的line-out与mic- in插口相连接。...

  • Page 45: Serial Ata

    简体中文 输出/输入接头 Serial ATA接头 SATA 3 SATA 4 SATA 5 SATA 0 SATA 1 SATA 2 Serial ATA接头用来连接SATA硬盘，请将来Serial ATA连接线 的一端连接至SATA接头，另外一端连接至Serial ATA设备。 RAID设定 本系统主板可允许在Serial ATA硬盘上对RAID进行设定，请参 考RAID设定的相应章节。...
  • Page 46 简体中文 软驱(FDD)与IDE硬盘接头 软驱(FDD)接头 主板上有一个软驱接头，可连接两台标准软驱。此接头有预防 不当安装的设计，安装时必需将连接线一端34-pin接头的第一 脚与主板上软驱接头的第一脚对应妥当，才能够顺利安装。 IDE硬盘接头 本主板提供一个IDE接头，可安装两台IDE硬盘。每个IDE接头 皆有防插反设计；硬盘连接线上有三个接头，将连接线一端 的接头接至主板上的IDE接头，连接线的另外两个接头则用 来连接第一与第二颗硬盘；接在连接线终端的硬盘需设定为 Master，而接于连接线中间接头的硬盘则需设成Slave。 注意： 注意： 当使用两台IDE驱动器时，一台必须设定为Master，另 外一台为Slave。请按照硬盘制造商所提供的操作手册 对硬盘的跳线及开关进行设定。...
  • Page 47 简体中文 串行（COM）接头 此串行(COM)接头可连接调制解调器、串行打印机、终端显示 以及其它串行设备。串行外接接口出货时即应贴装在挡板上， 安装时，请将附在串行外接接口连接线的接头插入此9-pin的 串行（COM）接头，然后将串行外接接口的挡板安装在位于系 统机箱背部的挡板槽上，务必确认连接线的颜色条和pin1对 齐。...
  • Page 48 简体中文 风扇接头 CPU fan Ground Speed Control Power Sense 1st fan Ground Power Sense 2nd fan Ground Sense Power SYS1 fan Fan 3 SYS2 fan Sense Ground Power Ground Sense Power Sense Ground Power 这些风扇接头用来连接散热风扇。散热风扇可保持机箱内适当 的空气流通，防止CPU及系统组件因过热而受损。...
  • Page 49 简体中文 DRAM Power LED Standby Power LED DRAM Power LED 系统电源为开启状态时，此LED灯号会亮起。 Standy Power LED 系统处于待机状态时，此LED灯号会亮起。 警告： 警告： 如果DRAM/Standby电源指示灯处于发光状态，表明DIMM 及PCI插槽中有电流存在。安装内存模块或适配卡之 前，请先关闭计算机并拔除电源插头，否则容易使主板 及其组件受损。...
  • Page 50 简体中文 电源接头 我们建议您使用与ATX 12V Power Supply Design Guide Version 1.1设计规格相符的电源供应器；此类电源供应器有 一个标准的24-pin ATX主要电源插头，需插在主板上的 12V电 源接头上。 12 24 +3.3VDC +5VDC +12VDC +5VDC +12VDC +5VDC +5VSB PWR_OK +5VDC PS_ON# +5VDC -12VDC +3.3VDC +3.3VDC +3.3VDC 您的电源供应器应具备一个8-pin或4-pin的+12V电源接头。 +12V电源可向CPU的电压调节模块（Voltage regulator Module, VRM）提供大于+12VDC的电流。请尽量选用8-pin电 源，若无8-pin电源，请按照如下方式将4-pin电源接头连接至 下图所示接头： +12V Ground...
  • Page 51 简体中文 电源供应器上的电源接头具备防插反设计，只有正确的手持接 头，才能将其与24-pin以及8-pin接头连接起来。所以，连接 时，一定要找准接头方向。 主板至少须使用300W的电源供应器。如果系统的负载较大时 (较大的 CPU电力需求、较多的内存模块、适配卡及外围装置 等)，可能需要更大的电源供应；因此，我们强烈推荐使用 400W或以上的电源供应器，以确保足够的电力供应。 重要提示： 重要提示： 如果电流供应不足，则系统运行可能会不够稳定，适配 卡与计算机周边设备也可能无法正常运作。对系统用电 量进行合理的估算有助于使用与电能消耗更为匹配的电 源。...
  • Page 52 简体中文 如何重新启动计算机 一般情况下，您可以通过以下方式关机： 1. 按下前面板上的电源按钮。或 2. 按下主板上的电源开关（注意：某些主板不具备此开关） 如果因为某些原因需要彻底切断系统电源，请关闭电源开关或 者直接拔除电源插头。注意，此时如果您希望立即重新开机， 请务必遵循以下步骤： 1. 系统关闭后，等待Standby Power LED（请参考本章的 “LED”一节，找到LED的具备位置）指示灯熄灭。因为电 荷是否完全释放干净取决于电源供应的情况，包括系统中 设定的供电电压、供电次序以及周边设备的数目等等。 2. Standby Power LED指示灯熄灭后，至少需等待6秒，之后 再开机。 如果主板已经装入机箱，使用者无法目测Standby Power LED 是否熄灭，则使用者应于系统电源关闭15秒（期间电荷可完全 释放）后再行接通电源。 执行以上步骤可保护系统、避免主板受到损坏。...
  • Page 53 简体中文 前置面板接头 HD-LED SPEAKER RESET ATX-SW PWR-LED HD-LED：Primary/Secondary IDE硬盘灯号 对IDE硬盘进行数据存取时，此灯号会亮起。 RESET：重置开关 按下此开关，使用者毋需关闭系统电源即可重新启动计算机， 如此可延长电源供应器和系统的使用寿命。 SPEAKER：喇叭接头 可连接系统机壳内的喇叭。 ATX-SW：ATX 电源开关 此开关具备双重功能；配合BIOS的设定，此开关可让系统进入 软关机状态或暂停模式；...
  • Page 54 简体中文 PWR-LED-Power/StandBy电源灯号 当系统电源开启时，此LED灯号会亮起；当系统处于 S1(POS - Power On Suspend)或S3 (STR - Suspend To RAM)暂停模式 时，此 LED 灯号每秒会闪烁一次。 注意： 注意： 开机后若系统无法启动，且Power/Standby LED灯号 (PWR-LED）也没有亮时，请检查主板上的 CPU 与内存 是否皆已安装妥当。 定义 功能 接脚 HD-LED HDD LED Power (Primary/SecondaryIDE 硬盘灯号接脚) N. C. 保留 N. C. ATX-SW PWRBT+ (ATX 电源开关接脚) PWRBT- N.

  • Page 55: Pci Express

    简体中文 PCI Express插槽 PCI Express x16 PCI Express x16...
  • Page 56 简体中文 下载可擦除BIOS接头...
  • Page 57 简体中文 第三章 - RAID AMD芯片可允许在Serial ATA硬盘上对RAID进行设定，并支持 RAID 0, RAID 1与RAID 0+1。 RAID级别 RAID 0 (无容错设计条带磁盘阵列) RAID 0采用两颗相同的新硬盘驱动器，并列、交互对数据进行 读写。资料被划分为条带，写入时，每个条带被打散在两颗 硬盘上。运用RAID 0阵列，不同通道的输入/输出性能得到提 升。但是，RAID 0无容错功能，任何一颗磁盘出现故障，将会 导致整个阵列数据丢失。 RAID 1(容错镜像磁盘阵列) RAID 1可经由一颗磁盘向另一颗磁盘镜像拷贝并储存相同的一 组数据。如果一颗磁盘发生故障，磁盘阵列管理软件可从另一 颗磁盘获得所需数据，因为RAID 1事先会将一颗磁盘上的数据 完整复写至另一颗硬盘上，如此确保了数据安全，并且提高 了整个RAID体系的容错能力。建立RAID 1时，可使用两颗新硬 盘，也可使用已有的硬盘搭配一颗新硬盘，此时，新硬盘的容 量必须等同或稍大于已有的硬盘。 RAID 0+1 (条带与镜像) RAID 0+1融合了RAID 0与RAID 1各自的优点，此类RAID设定需 要使用四颗新硬盘或三颗新硬盘加一颗系统已有的硬盘。...
  • Page 58 简体中文 步骤一：连接Serial ATA硬盘 关于如何连接Serial ATA硬盘，请参考第二章。 重要提示： 重要提示： 1. 务必确定已连接好Serial ATA硬盘与数据线，否则 无法进入RAID BIOS程序。 2. 创建RAID时，请您务必十分谨慎，千万不要触动 硬盘线，因为硬盘线一旦触动，整个操作系统以 及本次安装即告失败。系统将不会重新启动，而 所有数据也将因此流失。请您一定要认真阅读此 警告，数据一旦流失，将无法再恢复。 步骤二：在Award BIOS中对Serial ATA进行设定 1. 开机后按<Del>键进入Award BIOS的主菜单。 2. 在相应字段对Serial ATA进行设定。 3. 按<Esc>键回到BIOS主菜单，选择“Save & Exit Setup” 后按<Enter>。 4. 输入“Y”后按<Enter>键。 5. 重新启动系统。 步骤三：在RAID BIOS中对RAID进行设定 在系统启动，所有硬盘均侦测到以后，AMD BIOS状态信息的屏 幕将会出现。按<F4>键进入此程序。此程序可允许您在Serial ATA硬盘上建立一个RAID。...
  • Page 59 简体中文 1. 从Windows Setup安装光盘片开机，开始Windows操作系统 的安装。 2. 当屏幕上出现“Press F6 if you need to install a third party SCSI or RAID driver”（如果需要安装协 力厂商的S C S I或R A I D驱动程序，请按F6键）的提示信息 时，请按<F6>键。 3. 请按<S>键选择“Specify Additional Device”。 4. 当提示信息出现时，使用内含R A I D驱动程序的软盘来安 装。 5. 找到软盘目录，按照您在B I O S中所做的设定选择R A I D或 AHCI控制器，按<Enter>确认。...

  • Page 60: 繁體中文

    繁體中文 第一章 - 規格 ® 中央處理器 支援AMD Phenom II處理器 HyperTransport 3.0技術（提供5200MT/s的傳 輸速度） HyperTransport 1.0技術（提供2000/1600MT/s 的傳輸速度） AMD OverDrive軟體使用“Advanced Clock Calibration＂（進階時脈校準）之新式超頻技 術，為系統提供微間距調節選項。 Socket 938 AM3+處理器腳座，採用45奈米制程 技術 晶片組 AMD晶片組 北橋：AMD 785G晶片組 南橋：AMD SB710晶片組 系統記憶體 支援四組240-pin DDR3 記憶體插槽 可支援DDR3 1600(O.C.)/1333/1066Mhz記憶體 使用1333Mhz記憶體時，可支援高達21Gb/s的記 憶體頻寬 支援雙通道(128位元)記憶體介面 支援unbuffered non-ECC記憶體模組 支援16GB系統記憶體容量...
  • Page 61 繁體中文 音效 Realtek ALC885八聲道HD音效譯碼器 高性能DAC具備106dB的動態範圍（A加權）， ADC具備101DB的動態範圍（A加權） 網路 JMicron JMC250 PCIE Gigabit LAN 控制器 完全相容於IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX)與802.3ab (1000BASE-T)標准 一 個 I D E 接 頭 ， 可 連 接 多 達 兩 個 U l t r a D M A 133Mbps硬碟...
  • Page 62 繁體中文 電源管理 ACPI規格與OS直接電源管理 ACPI STR (Suspend to RAM)功能 PS/2鍵盤/滑鼠喚醒功能 USB鍵盤/滑鼠喚醒功能 網路喚醒功能 來電振鈴喚醒功能 定時系統啟動功能 AC電源中斷系統回復狀態控制 硬體監控功能 CPU/系統/晶片組溫度監控 12V/5V/3.3V/Vcore/Vbat/5Vsb/Vdimm/Vchip電 壓監控 散熱風扇轉速監控 CPU過熱防謢功能可於系統開機時監控 CPU溫度 MicroATX form factor 24.5cm (9.64＂) x24.5cm (9.64＂)
  • Page 63 繁體中文 第二章 - 硬體安裝 跳線設定 清除CMOS資料 1-2 On: 一般 (預設值) JP10 2-3 On: 清除 CMOS 資料 若遇到下列情形： a) CMOS 資料發生錯誤。 b) 忘記鍵盤開機密碼或管理者/使用者密碼。 c) 在 BIOS 中的處理器頻率設定不當，導致無法開機。 使用者可藉由儲存於 ROM BIOS 中的預設值重新進行設定。 欲載入ROM BIOS 中的預設值，請依循下列步驟。 1. 關閉系統，並拔掉系統的電源插頭。 2. 將J P10設成 2-3 O n。數秒過後，再將J P10調回預設值 （1-2 On）。...
  • Page 64 繁體中文 設定PS/2電源 2-3 On: 1-2 On: 5V 5VSB (預設值) 若欲使用PS/2鍵盤或PS/2滑鼠喚醒功能，須選擇5VSB。 提要: 提要: 電源供應器的 5VSB 供電線路至少須提供 720mA 的電流輸 出。...
  • Page 65 繁體中文 設定USB電源 USB 0-3 (JP5) 1-2 On: 5V 2-3 On: 5VSB (預設值) USB 4-11 (JP6) 1-2 On: 5V 2-3 On: (預設值) 5VSB 若欲使用USB鍵盤或USB滑鼠喚醒功能，須選擇5VSB。 提要: 提要: 電源供應器的5VSB供電線路至少須提供1.5A(使用兩個USB裝置 時）或2A（使用三個或三個以上的USB裝置時）的電流輸出。 選擇PCIE Gen 1 / Gen 2 JP13 1-2 On: Gen 2 2-3 On: Gen 1 (預設值) 請按照系統所使用的...
  • Page 66 繁體中文 選擇HDMI/DVI JP21 JP20 JP20/JP21 JP20/JP21 2-3, 5-6, 8-9, 11-12 On 1-2, 4-5, 7-8, 10-11 On HDMI 本主機板有配置一個H D M I埠以及一個D V I埠，但是，使用者一 次只能使用其中的一個埠。請按照系統所使用的監視器類型以 對本跳線進行設定。...
  • Page 67 繁體中文 背板輸出/輸入埠 中央/重低音 Rear R/L 同軸 PS/2 滑鼠 S/PDIF-out Line-in USB 1 Front R/L Mic-in PS/2 鍵盤 DVI-I Side R/L USB 0 USB 2-3 光纖 S/PDIF-out HDMI...
  • Page 68 繁體中文 PS/2埠與SPDIF埠 PS/2 滑鼠埠 PS/2 鍵盤埠 同軸 S/PDIF 光纖 S/PDIF SPDIF out Ground SPDIF in PS/2滑鼠埠、PS/S鍵盤埠 此兩個連接埠分別用於連接一個PS/2滑鼠與一個PS/2鍵盤。 光纖S/PDIF接頭 光纖S/P D I F接頭用於連接採用S/P D I F光纖的外部音源輸出裝 置。 同軸S/PDIF接頭 同軸S/PDIF接頭用於連接採用S/PDIF同軸電纜的外部音源輸出 裝置。 提要： 提要： 不要同時使用光纖S/PDIF與同軸RCA S/PDIF插孔。 S/PDIF埠 如圖所示的S/PDIF接頭用於接出一個外部S/PDIF連接埠，該外 部S/PDIF連接埠位於擋板上。請先將擋板安裝於機殼背部的擋 板槽上，然後將音源排線連接至該S/PDIF接頭，連接時，務必 保證音源排線的腳1與S/PDIF接頭的腳1對齊。...
  • Page 69 繁體中文 HDMI埠、VGA埠與DVI-I埠 HDMI DVI-I HDMI埠 本主機板所配置的HDMI埠既可以發送數位音源訊號，亦可以發 送視訊訊號， 籍由該連接埠，可以與具備H D M I埠的液晶監視 器或者數位電視相連接。 VGA埠 主機板上所配置的VGA埠用於連接VGA監視器。請將監視器的15 針D-shell排線連接至VGA埠。將監視器排線接頭插接在VGA埠 上之後，緩慢擰緊固螺絲，以將接頭固定好。 DVI-I埠 籍由此D V I-I埠，可以連接一臺數位液晶監視器或一臺液晶電 視。...
  • Page 70 繁體中文 USB埠與LAN埠 USB 1 USB 0 USB 3 USB 2 USB 4-5 USB 6-7 USB 8-9 USB 10-11 USB接頭 U S B接頭用於連接U S B 2.0/1.1裝置。主機板上那些10-p i n的 U S B接頭可以連接8個額外的U S B2.0/1.0外接埠。U S B外接埠出 貨時即應黏著在擋板上，安裝時，請先將擋板裝於機殼上， 然後再將USB外接埠的排線連接至上圖所示的10-Pin USB接頭 上。 LAN（網路）埠 籍由LAN埠，透過網路集線器，可將主機板連上區域網路。...
  • Page 71 繁體中文 音效插孔 背板音源接頭 中央/重 Line-in 低音 Front R/L Rear R/L Mic-in Side R/L 前方 音源接頭 背板音源接頭 Center/Subwoofer(中央/重低音）插孔(橘色) 連接音響系統的中央聲道與重低音喇叭。 Rear Right/Left 插孔(黑色) 連接音響系統的右後方與左後方喇叭。 Side Right/Left 插孔(灰色) 連接音響系統的左側邊與右側邊喇叭。 Line-in 插孔(淡藍色) 連接外部音響設備，如：Hi-Fi 音響、CD/錄音帶播放器、AM/ FM 調頻收音機以及音效合成器等。...
  • Page 72 繁體中文 Line-out插孔(淡綠色) 連接音響系統的左前方與右前方喇叭。 Mic-in 插孔(粉紅色) 連接外部麥克風。 前方音源接頭 前方音源接頭可允許與系統主機板前方面板上的l i n e-o u t與 mic-in 插孔相連接。...
  • Page 73 繁體中文 輸出/輸入接頭 Serial ATA接頭 SATA 3 SATA 4 SATA 5 SATA 0 SATA 1 SATA 2 Serial ATA接頭用來連接SATA硬碟裝置，請將來Serial ATA排 線的一端連接至SATA接頭，另外一端連接至Serial ATA裝置。 RAID設定 本系統主機板可允許於Serial ATA硬碟上對RAID進行設定，請 參考RAID設定的相應章節。...
  • Page 74 繁體中文 軟碟機(FDD)與IDE硬碟接頭 軟碟機(FDD)接頭 主機板上有一個軟碟機接頭，可連接兩台標準軟碟機。此接頭 有預防不當安裝的設計，安裝時必需將排線一端 34-pin 接頭 的第一腳與主機板上軟碟機接頭的第一腳對應妥適，才能夠順 利安裝。 IDE硬碟接頭 主機板提供一個I D E接頭，可安裝兩台I D E硬碟。每一個 P C I IDE 接頭皆有預防不當安裝的設計；硬碟排線上有三個接頭， 將排線一端的接頭接至主機板上的I D E接頭，排線上的另外兩 個接頭則用來連接第一與第二顆硬碟；接在排線終端的硬碟需 設定為 Master，而接於排線中間接頭的硬碟則需設成Slave。 注記： 注記： 當使用兩台IDE驅動器時，一台必須設定為Master，另外一台 為Slave。請按照硬碟製造商所提供的作業手冊對硬碟的跳線 及開關進行設定。...
  • Page 75 繁體中文 串列（COM)接頭 此串列接頭可連接數據機、串列印表機、終端顯示以及其他串 列裝置。串列外接埠出貨時即應貼裝在擋板上，安裝時，請將 附在串列外接埠排線上的接頭插入此9-p i n的串行接頭，然后 將串列外接埠擋板安裝在位于系統機殼背部的擋板槽上，務必 確認排線上的顏色條和pin1對齊。...
  • Page 76 繁體中文 風扇接頭 CPU fan Ground Speed Control Power Sense 1st fan Ground Power Sense 2nd fan Ground Sense Power SYS1 fan Fan 3 SYS2 fan Sense Ground Power Ground Sense Power Sense Ground Power 這些風扇接頭用來連接散熱風扇。散熱風扇可保持機殼內足夠 的空氣流通，防止 CPU 及系統元件因過熱而受損。...
  • Page 77 繁體中文 DRAM Power LED Standby Power LED DRAM Power LED 系統電源為開啟狀態時，此 LED 燈號會亮起。 Standy Power LED 系統處於待機狀態時，此 LED 燈號會亮起。 警告： 警告： 如果DRAM/Standby電源指示燈處於發光狀態，表明DIMM及PCI 插槽中有電流存在。安裝記憶體模組或介面卡之前，請先關閉 電腦并拔除電源插頭，否則容易使主機板與元件受損。...
  • Page 78 繁體中文 電源接頭 我們建議您使用與ATX 12V Power Supply Design Guide Ver- sion 1.1設計規格相符的電源供應器；此類電源供應器有一個 標準的24-pin ATX主要電源插頭，需插在主機板上的 12V電源 接頭上。 12 24 +3.3VDC +5VDC +12VDC +5VDC +12VDC +5VDC +5VSB PWR_OK +5VDC PS_ON# +5VDC -12VDC +3.3VDC +3.3VDC +3.3VDC 您的電源供應器應具備一個8-p i n或4-p i n的 +12V電源接頭。 +12V 電源可向CPU的電壓調節模組（Voltage regulator Mod- ule, VRM）提供大於+12VDC的電流。請盡量選用8-pin電源，...
  • Page 79 繁體中文 電源供應器上的電源接頭具備防插反設計，只有正確的手持接 頭，才能將其與24-p i n以及8-p i n接頭連接起來。所以，連接 時，一定要找准接頭方向。 本主機板至少須使用 300W 的電源供應器。如果系統的負載較 大時 (較多記憶體模組、介面卡及週邊裝置等)，可能需要更 大的電源供應；因此，使用400W 或以上的電源供給器才可確 保足夠的供電。 提要： 提要： 如果電流供應不足，則系統運行可能會不夠穩定，介面卡與電 腦周邊裝置亦可能無法正常運作。對系統用電量進行合理的估 算有助於使用與電能消耗更為匹配的電源。...
  • Page 80 繁體中文 如何重新啟動電腦 一般情況下，您可以通過以下方式關閉系統： 1. 按下前方面板上的電源按鈕。或 2. 按下主機板上的電源開關（注記：某些主機板不具備此開 關） 如果因為某些原因需要徹底切斷系統電源，請關閉電源開關或 者直接拔除電源插頭。注意，此時如果希望立即重新開機，請 務必遵循以下步驟： 1. 建議於系統關閉後，等待Standby Power LED（請參考本 章“L E D＂一節，找到其具備位置）指示燈熄滅。電荷是 否完全釋放取決於電源供應的情況，包括系統中設定的供 應電壓、供電次序以及周邊裝置的數目等等。 2. Standby Power LED指示燈熄滅後，至少需等待六秒，之 後再開啟系統。 如果系統主機板已經裝入機殼，使用者無法目測S t a n d b y P o w e r L E D是否熄滅，則使用者應於系統電源關閉15秒 （期間電荷可完全釋放）後再行接通電源。...
  • Page 81 繁體中文 前方面板接頭 HD-LED SPEAKER RESET ATX-SW PWR-LED HD-LED：Primary / Secondary IDE 硬碟燈號 對IDE 硬碟進行資料存取時，此燈號會亮起。 RESET：重置開關 按下此開關，使用者毋需關閉系統電源即可重新啟動電腦，如 此可延長電源供應器和系統的使用壽命。 SPEAKER：喇叭接頭 可連接系統機殼內的喇叭。 ATX-SW：ATX 電源開關 此開關具備雙重功能；配合 BIOS 的 設定，此開關可讓系統 進入軟體關機狀態或暫停模式；...
  • Page 82 繁體中文 PWR-LED - Power/StandBy 電源燈號 當 系 統 電 源 開 啟 時 ， 此 L E D 燈 號 會 亮 起 ； 當 系 統 處 於 S1(POS - Power On Suspend) 或 S3 (STR - Suspend To RAM) 暫停模式時，此...
  • Page 83 繁體中文 PCI Express插槽 PCI Express x16 PCI Express x1...
  • Page 84 繁體中文 下載可擦除BIOS接頭...
  • Page 85 繁體中文 第三章 - RAID AMD晶片可允許於Serial ATA硬碟上對RAID進行設定，並支援 RAID 0, RAID 1與RAID 0+1。 RAID級別 RAID 0 (無容錯設計條帶磁碟陣列) RAID 0採用兩塊相同的新硬碟驅動器，并列、交互對資料進行 讀寫。資料被划分為條帶，寫入時，每個條帶被打散在兩塊 硬碟上。運用R A I D 0陣列，不同通道的輸入/輸出效能得到提 升。但是，此陣列無容錯功能，任何一塊磁碟出現故障，將會 導致整個陣列中數據丟失。 RAID 1(容錯影像磁碟陣列) RAID 1可經由一塊磁碟向另一塊磁碟影像拷貝并儲存相同的一 組資料。如果一塊磁碟發生故障，磁碟陣列管理軟體可於另一 塊磁碟獲得所需資料，因為RAID 1事先會將一塊磁碟上的資料 完整復寫至另一塊硬碟上，如此確保了資料安全，并且提高了 整個體系的容錯能力。建立RAID 1時，可使用兩塊新硬碟，也 可使用已有的硬碟搭配一塊新硬碟，此時，新硬碟的容量必須 等同或稍大於已有的硬碟。 RAID 0+1 (條帶與影像) RAID 0+1融合了RAID 0與RAID 1各自的優點，此類RAID設定需...
  • Page 86 繁體中文 步驟一：連接serial ATA硬碟 步驟一：連接serial ATA硬碟 關於如何連接Serial ATA硬碟，請參考第二章。 提要： 提要： 1. 務必確定已連接好Serial ATA硬碟與資料排線，否則無法 進入RAID BIOS公用程式。 2. 創建RAID時，請您務必十分謹慎，千萬不要觸動硬碟排 線，因為硬碟排線一旦觸動，整個操作系統以及本次安裝 即告失敗。系統將不會重新啟動，而所有數據也將因此流 失。請您一定要認真閱讀此警告，數據一旦流失，將無法 再恢復。 步驟二：於Award BIOS中對Serial ATA進行設定 1. 開機後按<Del>鍵進入Award BIOS的主畫面。 2. 於相應欄位對Serial ATA進行設定。 3. 按<Esc>鍵回到BIOS主畫面，選擇“Save & Exit Setup＂ 後按<Enter>。 4. 輸入“Y＂後按<Enter>鍵。 5. 重新啟動系統。 步驟三：於RAID BIOS中對RAID進行設定 於系統啟動，所有硬碟均偵測到以後，AMD BIOS狀態訊息的螢...
  • Page 87 繁體中文 1. 從Windows Setup安裝光碟片開機，開始 Windows 作業系 統的安裝。 2. 當螢幕上出現“Press F6 if you need to install a third party SCSI or RAID driver＂（如果需要安裝協 力廠商的S C S I或R A I D驅動程式，請按F6鍵）的提示訊息 時，請按<F6>鍵。 3. 請按<S>鍵選擇“Specify Additional Device＂。 4. 當提示訊息出現時，使用內含 RAID 驅動程式的軟碟來安 裝。 5. 找到軟碟目錄，按照您於B I O S中所做的設定選擇R A I D或 AHCI控制器，按...
  • Page 88 ® ® ®...
  • Page 90 JP10...
  • Page 92 2-3 On: 1-2 On: 5V 5VSB...
  • Page 93 USB 0-3 (JP5) 1-2 On: 5V 2-3 On: 5VSB USB 4-11 (JP6) 2-3 On: 1-2 On: 5V 5VSB...
  • Page 94 JP13 1-2 On: Gen 2 2-3 On: Gen 1...
  • Page 96 Center/Subwoofer Rear R/L PS/2 Line-in USB 1 Front R/L Mic-in USB 0 Side R/L DVI-I USB 2-3 HDMI S/PDIF-out...
  • Page 97 PS/2 PS/2 S/PDIF SPDIF out SPDIF in...
  • Page 98 HDMI DVI-I...
  • Page 99 USB 1 USB 0 USB 3 USB 2 USB 6-7 USB 4-5 USB 10-11 USB 8-9...
  • Page 100 Center/ Line-in Subwoofer Front R/L Rear R/L Mic-in Side R/L...
  • Page 102 SATA 4 SATA 5 SATA 3 SATA 0 SATA 1 SATA 2...
  • Page 105 Ground Speed Control Power Sense CPU fan Ground Power Sense 1st Fan Sense Ground Power 2nd Fan Sense Ground Power Power Ground Sense System1 Fan Sense Ground Power Fan 3 System2 Fan...
  • Page 107 1 2 2 4 +3.3VDC +12VDC +5VDC +12VDC +5VDC +5VDC +5VSB PWR_OK +5VDC PS_ON# +5VDC -12VDC +3.3VDC +3.3VDC +3.3VDC Ground +12V...
  • Page 110 RESET SPEAKER HD-LED PWR-LED ATX-SW...
  • Page 111 HDD LED Power HD-LED N. C. N. C. PWRBT+ ATX-SW PWRBT- N. C. N. C. RESET Ground H/W Reset Speaker Data N. C. SPEAKER Ground Speaker Power LED Power (+) LED Power (+) PWR-LED LED Power (-) or Standby Signal...
  • Page 112 PCI Express x16 PCI Express x1...

  • Page 118: 한국어

    한국어 제 1장 - 명세 • ® 프로세서 Phenom II CPU • Hyper Transport 3.0 (5200MT/s) • Hyper Transport 1.0 (2000/1600 MT/s) • A MD OverDrive는 새로운 벐慈 클럭 캘리브레이션(Ad- vanced Clock Calibration) 오버클럭 기능을 사용해 튜 닝 옵션을 제공합니다. • S ocket 938 AM3+ 45nm •...
  • Page 119 한국어 • 후면 패널 I/O 미니 DIN-6 PS/2 마우스 포트 및 PS/2 키보드 포트 • H DMI-out 포트 1개 • 옵 티컬 S/PDIF 출력 포트 1개 • 동 축 RCA S/PDIF 출력 포트 1개 • D VI-I 포트 (DVI-D 신호 전용) 1개 • VGA 포트 1개 • U SB 2.0/1.1 포트 4개 • R J45 LAN 포트 1개 • 중 앙/서브우퍼, 후면 R/L 및 측면 R/L 잭 • 입 력부, 출력부(전면 좌/우) 및 마이크 입력 잭 • 내부 I/O 추가 외부 USB 2.0 포트 8개용 커넥터 4개 • 외 부 COM 포트용 커넥터 1개 • 전...
  • Page 120 한국어 제 2장 -하드웨어 설치 점퍼 설정 CMOS 데이터 클리어 1-2 켠 상태: 정상 (기본 설정) JP10 2-3 켠 상태: CMOS 데 이터 클리어 다음 중 한 가지 상황에 처한 경우: CMOS 데이터가 손상된 경우. 관리자 또는 사용자 암호를 잊어버린 경우. BIOS의...
  • Page 121 한국어 PS/2 전원 선택 2-3 켠 상태: 1-2 켠 상태: 5VSB 5V(기본 설정) 5VSB를 선택할 경우 PS/2 키보드나 PS/2 마우스를 사용해 시스템을 깨울 수 있습니다. 중요: 사용하는 5VSB 전원 공급원이 반드시 ☆720mA를 지원해야 합니다.
  • Page 122 한국어 USB 전원 선택 USB 0-3 (JP5) 2-3 켠 상태: 1-2 켠 상태: 5V 5VSB (기본 설정) USB 4-11 (JP6) 1-2 켠 상태: 5V 2-3 켠 상태: 5VSB (기본 설정) 5VSB를 선택할 경우 USB 키보드나 USB 마우스를 사용해 시 스템을 깨울 수 있습니다. 중요: 사용하는...
  • Page 123 한국어 PCIE Gen 1 / Gen 2 Select JP13 1-2 On: Gen 2 2-3 On: Gen 1 (기본 설정) 이 점퍼를 사용하고 계신 PCI Express 카드 유형에 맞춰 설정 하십시오.
  • Page 124 한국어 HDMI/DVI Select JP21 JP20 JP20/JP21 JP20/JP21 2-3, 5-6, 8-9, 11-12 On 1-2, 4-5, 7-8, 10-11 On HDMI 시스템 보드에는 HDMI 및 DVI 인터페이스가 장착되어 있지 만 한번에 디스플레이 장치 1개씩만 연결 가능합니다. 본 점 퍼를 시스템에 연결되어 있는 디스플레이 장치 종류에 따라 설정하십시오.이...
  • Page 125 한국어 후면 패널 I/O 포트 중앙/서브우퍼 Rear R/L PS/2 동축 S/PDIF 마우스 출력 Line-in USB 1 Front R/L Mic-in PS/2 키보드 DVI-I Side R/L USB 0 USB 2-3 옵티컬 S/ HDMI PDIF 출력...
  • Page 126 한국어 PS/2 포트 및 S/PDIF 포트 PS/2 마우스 PS/2 키보드 동축 S/PDIF 출력 옵티컬 S/ PDIF 출력 SPDIF out Ground SPDIF in PS/2 마우스 및 PS/2 키보드 포트 이 2개 포트는 PS/2 마우스와 PS/2 키보드 연결용입니다. 옵티컬 S/PDIF 옵티컬 S/PDIF 잭은 옵티컬 S/PDIF 케이블을 사용해 외부 오 디오...
  • Page 127 한국어 HDMI, VGA 및 DVI-I HDMI DVI-I HDMI HDMI 포트가 있는 LCD 모니터 또는 디지털 TV 연결용으로 디지털 오디오 및 비디오 신호를 모두 전달하는 HDMI 포트를 사용했습니다. VGA 포트 VGA 포트는 VGA 모니터 연결에 사용됩니다. DVI-I 디지털 LCD 모니터 또는 LCD TV 연결용으로 DVI-I 포트를 사용했습니다.
  • Page 128 한국어 USB 포트 및 LAN 포트 USB 1 USB 0 USB 3 USB 2 USB 4-5 USB 6-7 USB 8-9 USB 10-11 USB 포트 USB 포트는 USB 2.0/1.1 장치 연결에 사용합니다. 10개 핀 커넥터를 사용해 추가로 USB 2.0/1.1 포트 8개에 연결할 수 있습니다.
  • Page 129 한국어 오디오 후면 오디오 Center/ Line-in Subwoofer Front R/L Rear R/L Mic-in Side R/L 전면 오디오 중앙/서브우퍼 잭(주황색) 이 잭은 오디오 시스템의 중앙 및 서브우퍼 스피커 연결용입 니다. 후면 우측/좌측 잭(검정색) 이 잭은 오디오 시스템의 후면 우측 및 후면 좌측 스피커 연 결용입니다.
  • Page 130 한국어 출력 잭(녹색) 이 잭은 오디오 시스템의 전면 우측 및 전면 좌측 스피커 연 결용입니다. 마이크 입력 잭(분홍색) 이 잭은 외부 마이크 연결용입니다. 전면 오디오 커넥터 전면 오디오 커넥터는 시스템의 전면 패널에 위치한 출력 및 마이크 입력 잭에 연결할 때 사용합니다.
  • Page 131 한국어 I/O 커넥터 시리얼 ATA 커넥터 SATA 3 SATA 4 SATA 5 SATA 0 SATA 1 SATA 2 시리얼 ATA(SATA) 커넥터는 시리얼 ATA 드라이브 연결용입 니다. 시리얼 ATA 케이블 한 쪽을 시리얼 ATA 커넥터에 연결 하고, 나머지 한 쪽을 시리얼 ATA 장치에 연결합니다. RAID 구성...
  • Page 132 한국어 플로피 디스크 드라이브 커넥터와 IDE 커넥터 플로피 디스크 드라이브 커넥터 프로피 디스크 드라이브 커넥터는 플로피 드라이브 연결용입 니다. 플로피 케이블의 한 쪽 끝을 이 커넥터에 끼우고, 다른 한 쪽 끝 커넥터는 플로피 드라이브에 연결합니다. 케이블의 색이 칠해진 쪽이 커넥터의 1번 핀과 정렬되도록 합니다. IDE 디스크...
  • Page 133 한국어 시리얼(COM) 커넥터 시리얼(COM) 커넥터는 모뎀, 시리얼 프린터, 원격 디스플레 이 단말기, 또는 기타 시리얼 장치 연결에 사용합니다. COM 포트가 카드 모서리 브래킷에 장착되어 있을 수도 있습니다. 시스템 섀시 후면의 빈 슬롯에 카드 모서리 브래킷을 설치한 다음 이 커넥터에 시리얼 포트 케이블을 연결하십시오. 케이 블의...
  • Page 134 한국어 냉각팬 커넥터 CPU fan Ground Speed Control Power Sense 1st fan Ground Power Sense 2nd fan Ground Sense Power SYS1 fan Fan 3 SYS2 fan Sense Ground Power Ground Sense Power Sense Ground Power 이 팬 커넥터들은 냉각팬 연결용입니다. 냉각팬은 섀시 전체 에...
  • Page 135 한국어 DRAM 전원 LED 대기 전원 LED DRAM 전원 LED 이 LED는 시스템 전원이 켜지면 불이 들어옵니다. 대기 전원 LED 이 LED는 시스템이 대기 모드 상태일 때 켜집니다. 경고: DRAM 전원 LED 및/또는 대기 LED에 적색등이 켜진 경우, 이는 DIMM 소켓 및/또는 PCI 슬롯에 전원이 인가된 상태임 을...
  • Page 136 한국어 전원 커넥터 ATX12V 전원 공급 설계 가이드 버전 1.1에 부합되는 전원을 사용하십시오. ATX12V 전원 공급 장치에는 이 커넥터에 연 결할 표준 24개 핀 ATX 메인 전원 커넥터가 있어야 합니다. 12 24 +3.3VDC +5VDC +12VDC +5VDC +12VDC +5VDC +5VSB PWR_OK +5VDC PS_ON# +5VDC...
  • Page 137 한국어 전원 공급 장치의 전원 커넥터는 한 방향으로만 24개 핀 및 8 개 핀 커넥터에 맞도록 설계되어 있습니다. 커넥터를 연결하 기 전에 방향이 맞는지 반드시 확인하십시오. 시스템 보드가 작동하려면 최소 300와트의 전력 공급이 필요 합니다. 사용자의 시스템 구성상(CPU 전원, 메모리 크기, 추 가...
  • Page 138 한국어 PC 재시작 방법 보통, 다음 방법을 사용해 PC 전원을 끄면 됩니다. 섀시의 전면 패널에 위치한 전원 버튼을 누릅니다. 또는 시스템 보드에 위치한 전원 스위치를 누릅니다(참고: 이 스위치가 없는 시스템 보드도 있습니다). 어떤 이유로건 PC에 공급되는 전원을 완전히 차단해야 하는 경우, 전원...
  • Page 139 한국어 전면 패널 커넥터 HD-LED SPEAKER RESET ATX-SW PWR-LED HD-LED: 1차/2차 IDE LED 이 LED는 하드 드라이브에 액세스하면 불이 들어옵니다. 리셋: 리셋 스위치 이 스위치를 사용하면 시스템의 전원을 끄지 않고도 재부팅 이 가능해 전원 공급 장치 또는 시스템의 수명을 늘릴 수 있 습니다.
  • Page 140 한국어 전원-LED 전원/대기 전원 LED 이 LED는 시스템 전원이 켜지면 불이 들어옵니다. 시스템이 SI(POS - Power On Suspend) 또는 S3(STR Suspend to RAM) 상태에 있는 경우 이 LED가 매초 깜박거립니다 참고: 전원을 켰는데 시스템이 부팅되지 않고 전원/대기 LED에 불이 들어오지 않는 경우, CPU 또는 메모리 모듈이 제대로 설치되지...
  • Page 141 한국어 PCI Express 슬롯 PCI Express x16 PCI Express x1...
  • Page 142 한국어 다운로드 플래시 BIOS 커넥터...
  • Page 143 한국어 제 3장 - RAID 인텔AMD 칩을 사용하면 SATA 0부터 SATA 5까지 연결된 시 리얼 ATA 드라이브상에서 RAID를 구성할 수 있습니다. 이 칩은 RAID 0, RAID 1, RAID 0+1를 지원합니다. RAID 레벨 RAID 0(결함 허용 없는 스트라이프 디스크 배열) RAID 0은 동일한 새 하드 드라이브 2개를 사용해 병렬 인터 리브...
  • Page 144 한국어 설정 RAID 기능을 활성화하려면 아래와 같이 설정하십시오. 시리얼 ATA 드라이브를 연결합니다. Award BIOS에서 시리얼 ATA를 구성합니다. RAID BIOS에서 RAID를 구성합니다. OS 설치 중 RAID 드라이버를 설치합니다. 1단계: 시리얼 ATA 드라이브를 연결합니다. 시리얼 ATA 드라이브 연결 방법은 제 2장을 참조하십시오. 중요: 1.
  • Page 145 한국어 3단계: RAID BIOS에서 RAID를 구성합니다. 시스템 전원이 켜지고 드라이브가 모두 감지되고 나면 인텔 RAID BIOS 상태 메시지 화면이 표시됩니다. 유틸리티로 들 어가려면 [F4] 키를 누릅니다. 유틸리티를 사용해 시스템 ATA 드라이브상에 RAID 시스템을 구축할 수 있습니다. 4단계: OS 설치 중 RAID 드라이버를 설치합니다. ®...
