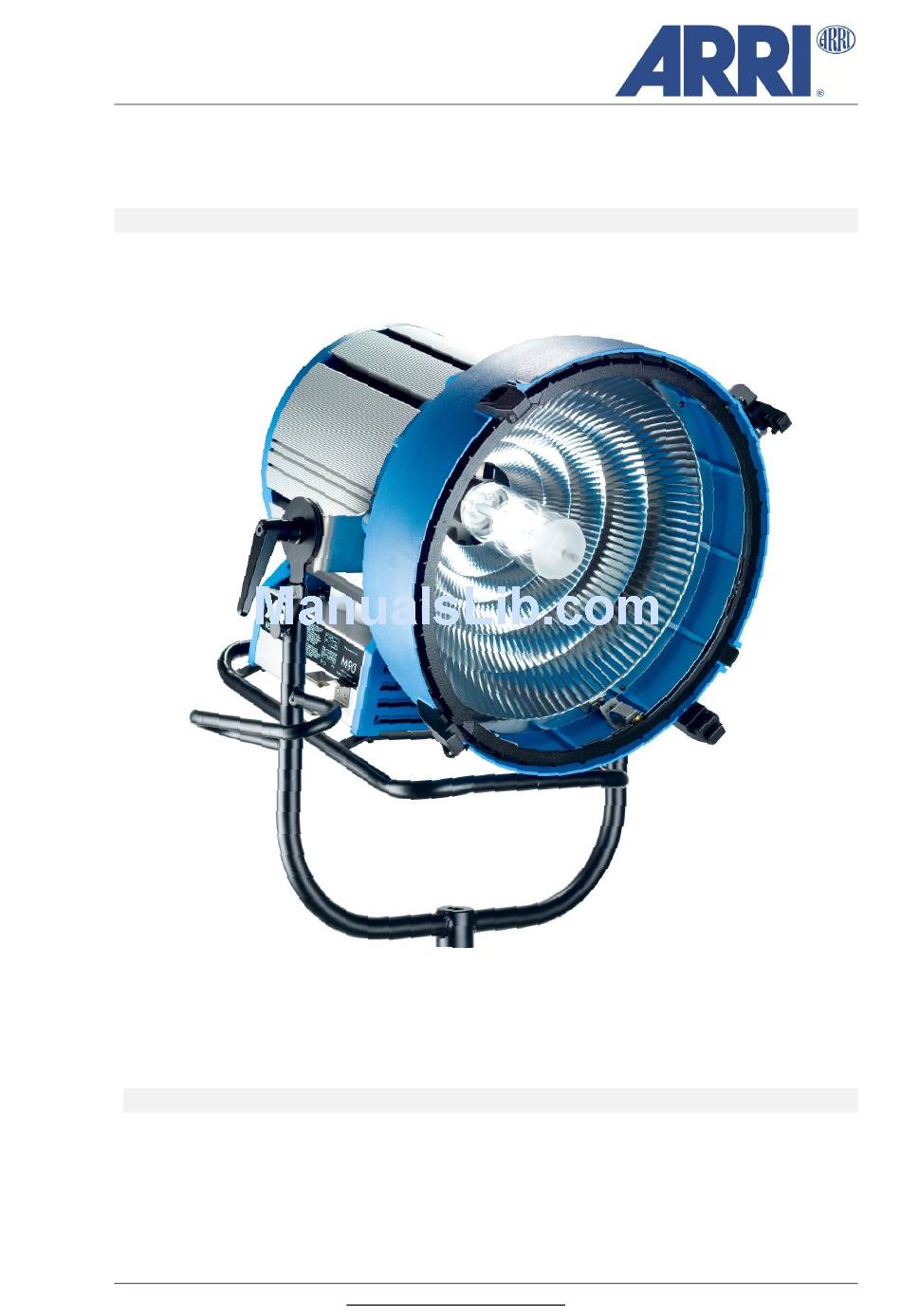

- Page 1 M90 - Service Manual Service Manual / October 16, 2013 Service Manual Supported Model - Unterstütztes Modell L1.37480.B Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 1 von 25 | Page 1 of 25...
-
Page 2: Table Of Contents
- Reinigung - Mechanical components 21 - Mechanische Bauteile Subsidiaries Niederlassungen Further Information Weitere Informationen Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 2 von 25 | Page 2 of 25... -
Page 3: Safety Instructions
Service Manual / October 16, 2013 Safety Instructions The following instructions contain helpful advice on how to operate your ARRI lamp head safely. Lamp heads, lamp head systems and accessories may only be operated and used by qualified persons and only for professional lighting purposes. Relevant operating instructions must be followed for the equipment you are using. - Page 4 Bestimmungen der Betriebssicherheitsverordnung (BetrSichV) sowie die einschlägigen Vorschriften und Richtlinien der Berufsgenossenschaften (z.B. BGI 810 -1, -3 u. -4 sowie BGV A1). Lesen Sie hierzu auch die Hinweise auf dem "Sicherheitsmerkblatt für ARRI- Scheinwerfer" L5.70431.D. Allgemeine Sicherheitsanforderungen zum Betrieb von Scheinwerfersystemen...
- Page 5 » die Verwendung von Schutzkleinspannung, Schutztrennung oder Schutzisolierung » das Einbeziehen in den Potenzialausgleich, wenn dies aus sicherheitstechnischen Gründen erforderlich wird. Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 5 von 25 | Page 5 of 25...
-
Page 6: Required Tools
[ 8 ] Inbusschlüssel 1,5 mm [ 9 ] Wrench size 5,5 [ 9 ] Gabelschlüssel 5,5 Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 6 von 25 | Page 6 of 25... -
Page 7: Disassembling Order
Lens Holder Linsenfassung Reflector Reflektor Safety Switch Sicherheitsschalter Stirrup Haltebügel Housing Lamp cables Gehäuse Lampenkabel Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 7 von 25 | Page 7 of 25... - Page 8 Loosen the eccentric screw with an Allen Key (5mm). SCHRITT 2 Öffnen Sie die Exzenter-Schraube mit einem Inbusschlüssel (5mm). Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 8 von 25 | Page 8 of 25...
- Page 9 Kippen Sie die Linsenfassung leicht nach vorne. Achten Sie dabei auf die Beilagscheibe. Jetzt kann die Linsenfassung entnommen werden. Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 9 von 25 | Page 9 of 25...
- Page 10 The safety glass can now be removed and replaced. SCHRITT 3 Die Schutzscheibe kann nun herausgenommen und ausgetauscht werden. Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 10 von 25 | Page 10 of 25...
- Page 11 Kippen Sie den Reflektor leicht nach vorne. Der Reflektor kann nun nach oben heraus entnommen werden. Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 11 von 25 | Page 11 of 25...
- Page 12 Bitte achten Sie beim Einstellen darauf, dass der äußere Frontring des Sicherheitsschalters die Scheibe des Scheinwerfers nicht berührt. Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 12 von 25 | Page 12 of 25...
- Page 13 SCHRITT 2 Sie können nun den Klemmhebel heraus ziehen und den Haltebügel abnehmen. Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 13 von 25 | Page 13 of 25...
- Page 14 STEP 3 Slide the cover to the right. SCHRITT 3 Schieben Sie die Abdeckung nach rechts. Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 14 von 25 | Page 14 of 25...
-
Page 15: Housing
You can now remove the complete housing. SCHRITT 5 Sie können nun das gesamte Gehäuse abnehmen. Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 15 von 25 | Page 15 of 25... -
Page 16: Ignitor
(14mm nut). SCHRITT 3 Öffnen Sie die beiden Lampenkabelverschraubungen mit einer Ratsche (14mm Nuss). Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 16 von 25 | Page 16 of 25... - Page 17 Loosen the grounding connection with a wrench (14mm). SCHRITT 6 Lösen Sie die Erdungsverbindung mit einem Gabelschlüssel (14mm). Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 17 von 25 | Page 17 of 25...
- Page 18 The ignitor can now be removed and replaced. SCHRITT 8 Das Zündgerät kann nun herausgenommen und ausgetauscht werden. Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 18 von 25 | Page 18 of 25...
-
Page 19: Lamp Cable
Öffnen Sie die 4 Schrauben mit einem Torx 20 Schraubendreher. Sie können das Lampenkabel nun vorsichtig heraus nehmen. Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D Website: www.arri.com/service-lighting Seite 19 von 25 | Page 19 of 25... -
Page 20: Maintenance And Care
We recommend a regular visual inspection. This helps to detect potential damages in an early state. This is the only way to prevent and avoid consequential damage to other components. If your lamp head shows any visual damage, please contact your local ARRI service partner. -
Page 21: Mechanical Components
Burn marks or discoloration may be an indication for contact problems. We strongly recommend a replacement to avoid damage on the lamp head. Please contact your local ARRI service partner for more information about how to adjust the lamp socket correctly. -
Page 22: Wartung Und Pflege
Schäden frühzeitig zu erkennen. Nur dadurch können eventuelle Folgeschäden an anderen Bauteilen vermieden werden. Sollte Ihr Scheinwerfer sichtlich Schäden aufweisen, kontaktieren Sie bitte Ihren lokalen ARRI Servicepartner. Reinigung Der Scheinwerfer sollte regelmäßig gereinigt werden. Dies dient nicht nur Ihrer Sicherheit sondern kann auch die Lebensdauer des Gerätes erheblich erhöhen. - Page 23 Klickgeräusch bevor das Linsentor geschlossen wird 2- mal deutlich zu hören ist. Sollten Sie sich nicht sicher sein, ob Ihr Gerät richtig eingestellt ist, kontaktieren Sie bitte umgehend Ihren lokalen ARRI Servicepartner für weitere Informationen. Lampenfassung Brandstellen bzw.
-
Page 24: Niederlassungen
+1 845 353 1400 New York USA Burbank, USA service-lighting@arri.com +1 818 841 7070 ARRI Australia service.lighting@arri.com.au +61 29855 4305 Sydney, Australia ARRI Asia Hong Kong, China +852 2537 4266 service-lighting@arriasia.hk Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen L5.37566.D... -
Page 25: Weitere Informationen
The manufacturer disclaims liability for any damage to persons or properties which are caused by an inappropriate operation of the fixture. Those lie in the responsibility of the operator. Visit our homepage www.arri.com/service-lighting for downloads and software tools. Weitere Informationen Für alle Personen- oder Sachschäden, die aus nicht bestimmungsgemäßer Verwendung...
