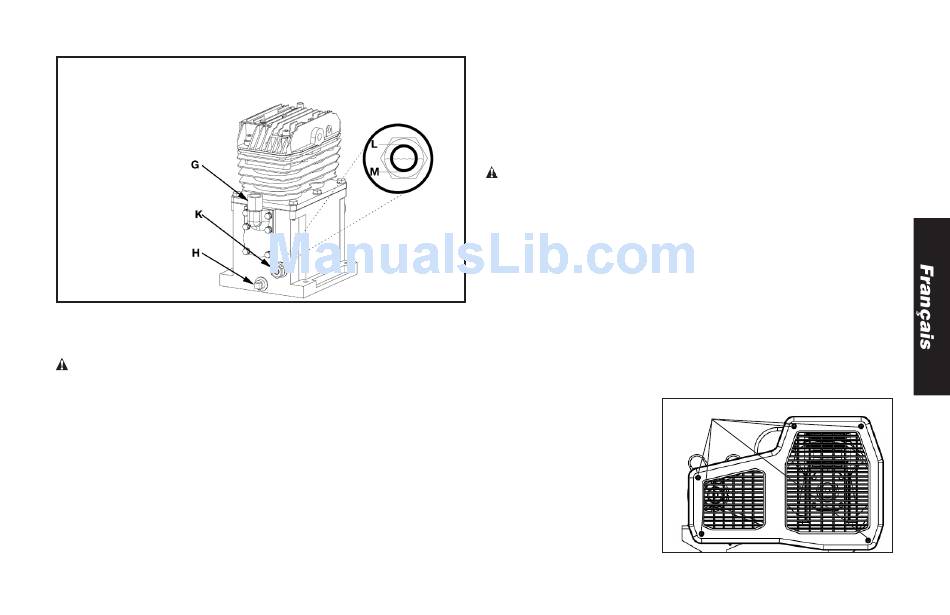

L = Plein
M = Ajoutez
H = Bouchon
K = Verre de vue de niveau
d'huille
G = Bouchon de l'orifice de
remplissage d'huille
ajoutez lentement de l'huile jusqu'à ce que le niveau se situe
au milieu du voyant.
Changement
AVERTISSEMENT : Purgez le réservoir pour libérer la pression
d'air avant de retirer le bouchon de remplissage d'huile ou le
bouchon de vidange d'huile.
1. Retirez le culot du trou de remplissage d'huile (G).
2. Retirez le culot de vidange de l'huile (H) et vidangez l'huile dans un
contenant approprié.
3. Remettez en place le culot de vidange d'huile (H) et resserrez-le.
4. Ajoutez lentement de l'huile pour compresseurs jusqu'à ce
que le niveau se situe au milieu du voyant (K). REMARQUE :
En remplissant le carter, l'huile circule très lentement dans
la pompe. Si elle est versée trop rapidement, elle semblera
déborder et le carter semblera plein alors qu'il ne l'est pas.
AVIS : Risque de dommages à la propriété. Un réservoir trop plein
d'huile provoquera une défaillance prématurée du compresseur.
Ne pas remplir plus que nécessaire.
5. Replacer la jauge graduée/bouchon (G) du réservoir d'huile de la
pompe et serrer solidement.
Remplacement de la courroie (Fig. 1)
AVERTISSEMENT : Cet appareil se met automatiquement.
TOUJOURS arrêter le pouvoir disjoncteur principal, et purger
toute la pression du système avant l 'entretien du compresseur,
et lorsque le compresseur n'est pas utilisé. Ne pas utiliser
l'appareil sans les protections ou carter de courroie. des
blessures graves en cas de contact avec les pièces mobiles.
Surfaces chaudes. Risque de brûlure. Le la tête de pompe et
les pièces contiguës sont très chaudes – ne pas les toucher
Fig. 4
(consulter la rubrique Surfaces chaudes de la figure 2). Laisser
refroidir le compresseur avant d'effectuer des réparations sur
l'appareil.
1. Placez le levier Auto/Off à la position « Off » , Veillez à ce que
le sectionneur de tension principale soit HORS et libérez tout
l'air pressurisé du réservoir d'air.
2. Enlever l'avant
l'écran de protection de
la courroie en
dévissant les 5 vis (N) en
utilisant un tournevis à
tête étoilée.
3. Marquez la position de
la pompe sur la selle.
4. Desserrez les
fixation du moteur et
glissez le moteur vers le
47
de
N
vis de
