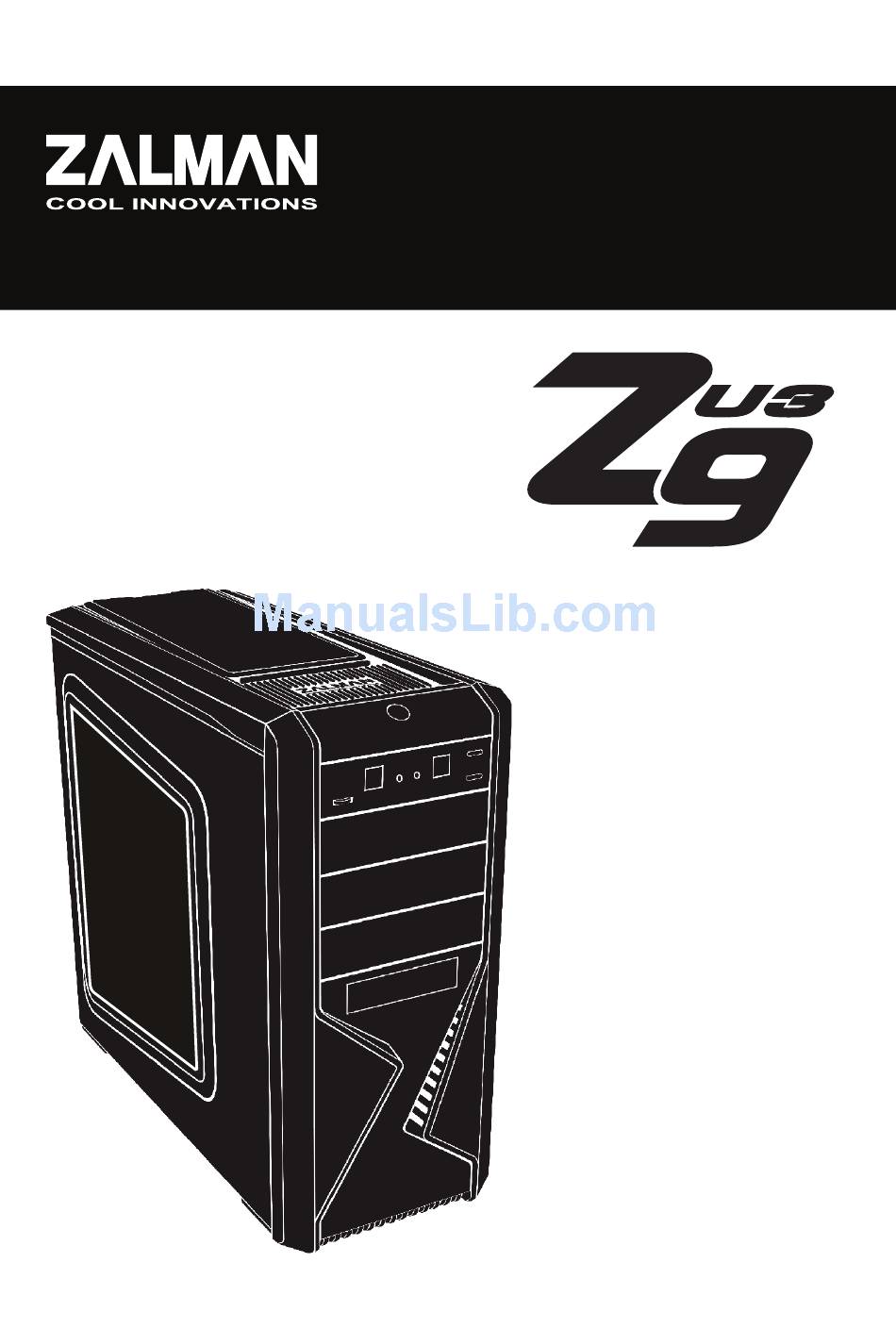

- Page 1 ATX MID TOWER PC CASE User's Manual 한 글 / English Ver.121214...
- Page 2 English...
- Page 3 9) Product design and specifications may be revised to improve quality and performance. Disclaimer) Zalman Tech Co., Ltd. is not responsible for any damages due to external causes, including but not limited to, improper use, problems with electrical power, accident, neglect,...
-
Page 4: Product Details
Z9 U3 Product Details (1) Specifications Z9 U3 Models Type ATX Mid Tower Dimensions (W×H×D) 207(W) x 464(H) x 504(D)mm (8.1 x 18.2 x 19.8”) Materials Plastic, Steel Color Black Motherboard Compatibility Standard ATX / m-ATX Power Supply Compatibility Standard ATX / ATX12V PCI/AGP Card Compatibility Full Size 290㎜... - Page 5 Z9 U3 (2) Parts User manual Main Unit Stand-Off × 5 Bolt A(#6-32*6mm) × 11 Bolt B(M3*5mm) × 17 Bolt C(M3*6mm) × 12 [PSU, PCI] [M/B, FDD, SSD] [5.25”Bay ODD] Bolt D(#6-32*4mm) × 20 Bolt E(#6-32*6mm) × 5 HDD Anti-vibration rubber [3.5”...
- Page 6 Z9 U3 Installation (1) Side Panel Removal ② ① (2) Motherboard Installation There are 4 Stand Offs preinstalled. Please refer to the diagrams below for additional Stand Off positions (based on motherboard type). ATX Board m-ATX Board Stand-Off B Bolt...
- Page 7 Z9 U3 (3) 5.25” and 3.5” Drive Installation 1) Front Cover Removal PULL 2) ODD Installation Bolt C 3) 2.5” / 3.5” Tray Installation ① Tray removal Bolt C...
- Page 8 Z9 U3 ② Attach Drive to Tray A. 3.5” FDD Installation B. 3.5” HDD Installation Bolt B Bolt A C. 2.5” SSD Installation Bolt B (4) Front Cover Installation When removing the front cover, the power switch and extension cable are separated to prevent disconnection. Be sure to connect them before installing the front cover.
- Page 9 Z9 U3 (5) 3.5” HDD Installation Bolt D HDD Anti- vibration rubber When transporting an assembled When removing HDD, pull the fastening system, please secure the HDD with lever outwards and then remove it. Bolt E as shown above. Bolt E (6) Cable Connection Power Button Fan Connection...
- Page 10 (8) Optional Fan Installation and Replacement Top Panel Fan (120/140 mm) Installation When installing fan, press the Top Panel’s eight Hook’s towards each other to remove and install as shown in diagram below. The Z9U3 comes with one 120mm Fan pre-installed.
- Page 11 한 글...
- Page 12 Z9 U3 주의사항 1) 설치 전 제품 설명서를 반드시 숙독하시기 바랍니다. 2) 설치 전 구성품 및 제품의 상태를 반드시 확인하시고 이상이 있을 경우 구 입처에 상담하시기 바랍니다. 한 3) 동작중인 제품에 손이나 물체를 넣지 마십시오. 인체 및 제품에 해를 끼칠 수...
- Page 13 Z9 U3 제품개요 (1) 제품 사양 Z9U3 구 분 타 입 ATX Mid Tower 크 기 (W×H×D) 207 × 464 × 504㎜ (8.1 × 18.2 × 19.8”) 재 질 플라스틱, 스틸 색 상 Black 지원 마더보드 규격 Standard ATX / m-ATX 지원...
- Page 14 Z9 U3 (2) 구성품 설명서 1부 본 체 Stand-Off × 5 A 나사(#6-32*6mm) × 11 B 나사(M3*5mm) × 17 C 나사(M3*6mm) × 12 [PSU 장착용, PCI 슬롯 고정용] [M/B, FDD, SSD 장착용] [5.25”베이 ODD 장착용] D 나사(#6-32*4mm) × 20 E 나사(#6-32*6mm) × 5 HDD 방진...
- Page 15 Z9 U3 설치방법 (1) Side Panel 분리 ② 한 글 ① (2) 마더보드 설치 기본 4개의 Stand-Off가 장착되어 있으며, 하단 그림을 참조하여 마더보드 타입에 따라 Stand-Off를 추가로 끼우고 B 나사로 마더보드를 케이스에 장착합니다. ATX Board m-ATX Board Stand-Off B 나사...
- Page 16 Z9 U3 (3) 5.25” 및 3.5” 드라이브 설치 1) Front Cover 분리 PULL 2) ODD 설치 C 나사 3) 2.5” / 3.5” 트레이 설치 ① 트레이 분리 C 나사...
- Page 17 Z9 U3 ② 트레이에 드라이브 장착 A. 3.5” FDD 설치 시 B. 3.5” HDD 설치 시 한 B 나사 A 나사 글 C. 2.5” SSD 설치 시 B 나사 (4) Front Cover 장착 Front Cover를 분리할 때 케이블 단선 방지를 위해 전원버튼과 연장 케 이블이...
- Page 18 Z9 U3 (5) 3.5” HDD 장착 D 나사 HDD 방진 고무 조립 후 시스템을 이동할 때는 해당위치에 HDD를 분리할 때는 나사를 제거 한 후 고정레 E 나사로 HDD를 고정해 주시기 바랍니다. 버를 적당히 밖으로 당긴후 분리하십시오. E 나사 (6) 케이블 연결 전원...
- Page 19 다음 그림과 같이 케이스 오른쪽 측면에 SDD를 장착하여 사용할 수 있습니다. B 나사 (8) 팬 추가 장착 및 교체(옵션) 상단 팬 교체 (120 / 140㎜ 팬 설치 가능) 팬 교체/튜닝시 상단 커버의 후크(8개)를 안쪽으로 눌러 분리한 후 아래 그림과 같이 장착합니다. Z9U3는 120㎜ 팬 1개가 기본장착되어 있습니다.
- Page 20 Z9 U3 품질보증 및 A/S 안내 1. 제품 보증기간: 제품 구입일로부터 1년(단, 구입 영수증이 있을 때) 2. 무상A/S: 품질 보증기간 내에 제품 자체 성능상의 하자 및 불량 발생시 3. 유상A/S: 품질 보증기간 이후에 제품 사용상의 문제 발생시. 단, 아래와 같은 사항에 대해서는...
- Page 21 Zalman Tech Co., Ltd. #1007 daeryung Techno Town III, 448 Gasan-dong, Gumchun-gu, Seoul, 153-803,Korea Tel: +82-2-2107-3232 / Fax: +82-2-2107-3322 / www.zalman.com / e-mail: zalman@zalman.com Zalman USA, Inc. 10531 Garden Glove Blvd., Garden Grove, CA 92843, U.S.A Tel: +1-714-530-0700 / Fax: +1-714-530-0707 / www.zalman.com / e-mail: zalman@zalmanusa.com...
