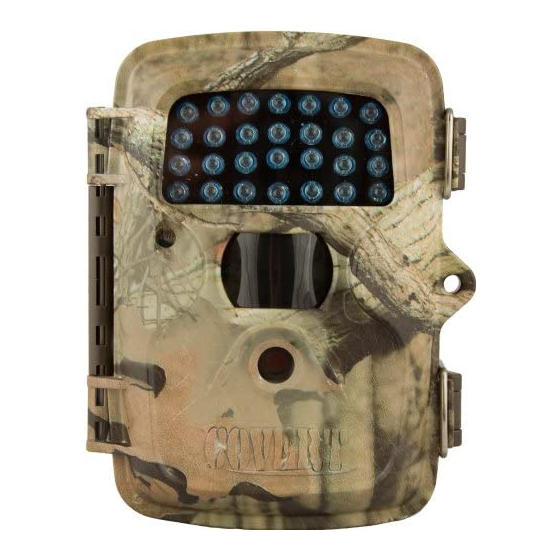

2013 MP6 Scouting Camera

Instruction Manual.








Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2013 MP6 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Covert 2013 MP6

Summary of Contents for Covert 2013 MP6

  • Page 1     2013 MP6 Scouting Camera  Instruction Manual.               ...

  • Page 2: Table Of Contents

      Table of Contents Camera button info diagram: (Fig. 1)  ....... 3  Installing the batteries .......... 3  Installing the SD card .......... 5  Understanding main screen info:  ...... 6  Customizing the camera settings  ...... 6  Setting the camera mode: ........ 8  Camera mode settings: .......... 8  Video mode settings:  (Fig. 6) ........ 9  PIR tab: .............. 10  SYS tab  .............. 14  Viewing photos on the color display:  ..... 18  Manually taking photos or video: ...... 20  Tricks and tips on field setup ......... 21  Troubleshooting:  ............ 22  WARRANTY: ............ 23  Warranty Policy and Procedure: ...... 23   ...

  • Page 3: Camera Button Info Diagram: (Fig. 1)

      Congratulations on your purchase of the 2013 MP6  Scouting camera!  We truly value your business and  will strive to provide you top quality customer  service should you ever need help with any of our  products.   Check out our other products on our  website at www.DLCcovert.com.    Camera button info diagram: (Fig. 1) Figure 1 Color LCD  Select/OK  Menu  Navigation  arrows  Selector switch  Mini SD card  Aux battery  USB  slot  jack ...

  • Page 4: Installing The Batteries

      Installing the batteries MP6 can function short term on 4AA batteries.  We  suggest you use 8AA batteries to maximize camera  performance and battery life..  Using Covert  2300mAh, NiMH rechargeable AA batteries can  extend the battery life significantly.    Install the batteries by sliding the top battery in to  the sleeve first, then depressing the spring with the  other battery and snapping down in place.  Pay  attention to the (+) or (‐) molded into each sleeve to  determine if you insert the positive or negative end  into the sleeve first. Negative battery terminal  always contacts the spring.               Figure 1...

  • Page 5: Installing The Sd Card

      Installing the SD card To be able to power up the camera you will need to  install a SD card in the slot in the bottom of the  camera.  See figure 3 below for card orientation.   Push into the card slot until it clicks and release.  To  remove, repeat that process, the card will pop out  enough to remove.  You can use any SD card size up  to 16G.  You must have the SD card in the camera to  be able to turn the camera on and set it up    .      Figure 3...

  • Page 6: Understanding Main Screen Info

      Understanding main screen info: Mega Pixels  Battery life  chosen  indicator  Camera/Video  icon  Date  Time  Figure 4  # of photos  remaining on  # of photos  card taken...

  • Page 7: Customizing The Camera Settings

      Customizing the camera settings Your camera is set to function with the default  settings without any further customization.   However, you will likely want to at very least set the  clock and date.  The following information will help  you customize your camera settings so you can get  the most out of the trail camera experience.  To start, Press the MENU button once to open the  customization menus.  We will start with the CAM  system tab.  You will see CAM, PIR, and SYS tabs  across the top of the screen.  CAM should be  highlighted in white. (Fig 5)    Figure 5      ...

  • Page 8: Setting The Camera Mode

      Setting the camera mode: Press the ▼ button to enter the Camera Mode  option.  Either Photo or Video will show up in a  white box.  Press the ►button to toggle between  Photo or Video until the option you want shows in  the white box.  Press OK to save this setting.  The  white box will turn red to indicate it’s saved.  NOTE: If you do not press OK, your setting will  return back to the previous setting.  Camera mode settings: PHOTO SIZE: Press the ▼or ▲ button to enter the  Photo Size option.    Press the ►arrow repeatedly to toggle between  3mp, 5mp, and 6mp.  Press OK once the desired  option shows in the white box.  Again, the box will  turn red.  PHOTO BURST:  Your camera can take a 1, 2 or 3  shot burst every time the PIR is triggered to take a  photo.   ...

  • Page 9: Video Mode Settings: (Fig. 6)

      Press the ▲ or ▼ buttons to enter the PHOTO  BURST option: To set this function, press the  ►repeatedly to show the 1 Photo, 2 Photos, or 3  Photos option.  Press OK to save the desired setting.  Video mode settings: (Fig. 6)     Figure 6   VIDEO SIZE:  You can choose from VGA(640x480) or  QVGA(320x240)  Press the ► button to toggle between the 2  options.  Press OK to save the setting.    VIDEO LENGTH:  You can adjust the length of time  the camera takes a video from 5‐60 seconds.  Press  the ▼ button to enter the VIDEO LENGTH option.   Press the ► or ◄ buttons repeatedly to change the  number of seconds shown in the white box.  Long  videos fill the SD card up quickly. ...

  • Page 10: Pir Tab

      PIR tab: Press the ▲ or ▼ buttons repeatedly until only the  top tab menu is highlighted in white.  Press the ►  or ◄ button to highlight the PIR tab in white.   Screen should appear like Fig. 7.       Figure 7    SENSITIVITY:  There may be situations where you  might feel the camera is not catching animals that  are nearby or maybe the camera is triggering too  easily.  You can adjust the sensitivity of your camera  to help with this.  Under most conditions, the  NORMAL option will work the best.  In high  temperatures, the HIGH setting might help  differentiate between the outside temps and the  body temps of the animal.  In cold conditions, you  may find that the LOW option is best as the camera  can easily differentiate the outside temps from the  body temps of the subject.  If you are using the time ...
  • Page 11   lapse function, you would choose OFF to turn off  the PIR.  Press the ▼button to enter the Sensitivity option.   Press the ► button repeatedly to toggle between  the options in the white box.  Once the desired  option is chosen, press the OK button to save the  setting.    TRIGGER INTERVAL: Allows you to customize how  often the camera can be allowed to take a photo.   Press the ▲ or ▼ arrow to enter the Trigger  Interval option.  Repeatedly press the ► or ◄ to  adjust the timing.  Options are 5‐60 seconds (5  second increments) and 1‐60 minutes.  Once you  have chosen your desired trigger interval, press the  OK button to save the setting.  TIP: You can press and hold the ◄ or ► button to  speed through the settings rather than repeatedly  pressing the button.     ...
  • Page 12   TIME LAPSE:  Press the ▼▲ arrow to enter the  Time‐Lapse option.  This option allows your camera  to automatically take a photo without being  triggered by the PIR. If you already set the  Sensitivity to OFF, then the camera will only take  photos when the Time‐Lapse option is on.  If you  have the PIR set to LOW, NORMAL, or HIGH, the  camera will also take photos when the PIR is  triggered.  To turn the Time‐Lapse option ON, use  the ►◄ buttons to choose a time option.  5‐60  seconds (in 5 second increments) and 2‐60 minutes.   Once you have chosen the time option you want,  press OK to save the setting. The camera will  continuously take photos in timed increments you  set.    NOTE:  Remember, this will generate a lot of  photos and you may want to check more  frequently as it will fill the SD card up fast.  Use  max size SD card for best performance.     ...
  • Page 13   START‐STOP: If you only want your camera to be on  during part of the day each day you can set the  Start‐Stop function.  Press the ▲▼ buttons to  enter the Start‐Stop option.  The default setting is  OFF.  Press the ► button to toggle the setting to  ON and press OK.  See Fig 8 & 9 below          Figure 8  Figure 9 Once you press OK you will see the screen in Fig. 9.   Use the ▲▼ buttons to set the time in hours  (military time) and press the ► button to change to  minutes and use the ▲▼ to set the minutes.  Press the ► button to navigate to the Stop settings  and repeat the process from above to set the Stop  time.  You can press the ►◄ buttons to navigate  back through the settings if necessary. Once you ...

  • Page 14: Sys Tab

      have the start‐stop times set, press OK to save the  settings.  SYS tab The SYS tab controls all the internal system  information such as Setting the clock, Time stamp,  Password, Over Write, and Format. (Fig. 10)    Figure 10     SETTING THE CLOCK:  Scroll over to the SYS tab  using the ►◄ buttons and then press the ▼  button to enter the Set Clock option.  Press OK.   You will see the following screen. (Fig 11)      Figure 11...
  • Page 15   Press the ▲▼ button to set the MONTH, the press  the ► button to navigate to the DATE and use the  ▼▲ buttons to set the date.  Press the ► button  to navigate to the year and set that using the ▲▼  buttons.    Navigate down to the time using the ► button and  follow the same process as above to set the time.   Once you have the time set, press OK to save the  settings.  TIME STAMP:  Press the ▼ button to enter the  Time Stamp option.  The default setting for the  Time Stamp option is ON.  This puts the Time, Date,  Temp and moon phase at the bottom of the  camera.  If you do not want the Time Stamp ON,  use the ► button to toggle to the OFF position.   Press OK to save the settings.  PASSWORD:  Press the ▼ button to enter the  Password option.  You can password protect your  camera with this setting.  The default setting is OFF.   Make sure you write down your password or store  it in your phone so you don’t lose it.  If you set this ...
  • Page 16   option to ON, you will not be able to access your  camera without the password.  This is a very  important security feature.  To turn the password  On, press the ► button to toggle to ON and press  OK.  You will see the following screen. (Fig 12).       Figure 12   Use the ▲▼ and ► buttons to set the password.   Press OK to save the settings. When you turn your  camera back on, you will need to use the ▲▼►  buttons to enter the password, then press OK.  OVER WRITE:  The Over Write function will save  new photos over the old photos on your SD card if it  becomes full.  Each time a new photo is taken the  oldest photo on the card will be overwritten.  The default for this option is OFF.  If you want to  change this, Press the ▼ button to enter the Over ...
  • Page 17   Write option and then press the ► button to toggle  the setting to ON.  Press OK to save the setting.  FORMAT:  If you get into the field and forgot to  clear your SD card before you went out, you can  clear the contents of the card using the Format  option.    If you have a new SD card, you should always  format the card before you use it in the camera.  To  format the SD card, press the ▼ button until the  Format option is entered.  Press the OK button.   You will see a screen that has Yes and No on it, use  the ► button to navigate to YES and press OK.  DEFAULT SET:  The Default Set option is the last  option in the SYS tab.  If you want to start clean and  re‐set all the settings to the original factory default  settings you will choose this option.  Press the ▼  button to enter the Default Set option.  Press OK.   Make sure 100% that you want to re‐set all the  settings to factory default as you will have to start  over with the process in re‐doing all the settings. ...

  • Page 18: Viewing Photos On The Color Display

      Viewing photos on the color display: You can view your photos on the color display when  in the field.  If you want to do this, make sure the  Selector switch is set to SETUP.  Press the OK  button.  You can use the ▲▼ buttons to toggle  through the photos.  If you see photos you want to  delete, show the image on the screen and press the  MENU button.  You will get a screen that looks like  Fig. 13 below.      Figure 13     PLAYBACK:  The Playback option plays the videos on  the SD card.  DELETE ONE:  This option deletes the photos that is  showing.  Press the ▼ button to highlight the  Delete One option and press OK. ...
  • Page 19   You will see the screen below.  Use the ► button to  navigate to YES and press OK.  If you do not want to  delete, press the MENU button again and to exit.  (Fig. 14)  Figure 14   AUXILIARY POWER:  Your camera comes with an  Auxiliary power jack.  If you want to hook up an  external 6V battery to power the camera, you can.   The jack necessary to make the connection is a  standard 4mm jack.    MINI USB:  Your camera comes with a mini USB  cable to hook up to your computer or TV to look at  the photos.  Plug the small jack of the cable into the  bottom of the camera.  Plug the USB end into the  USB port on your home computer or USB capable  television.  The USB will recognize the new  hardware and download the proper driver to view ...

  • Page 20: Manually Taking Photos Or Video

      the images or videos.  The screen on the camera will  say Mass Storage.  If the image files don’t  automatically open, you will need to open it using  Windows Explorer to locate the camera.  It will  appear as a removable disk.  Manually taking photos or video: Put the camera in Set‐up mode by making sure the  selector switch is in the SETUP position.  If you are  in the MENU mode, press MENU to go to the home  screen.    Depending on if you are in VIDEO or CAMERA mode,  the following steps will vary.  In CAMERA mode, to  manually take a photo, press the ► button.  You  will notice the photo counter increase by 1.  If you  are in VIDEO mode, press the ► button to start the  video and the ► again to stop the video.  You will  see the video time counter on the screen when you  first press the ►.     ...

  • Page 21: Tricks And Tips On Field Setup

      Tricks and tips on field setup  For best results, mount the camera  approximately 4 feet off the ground facing  straight forward as level as possible.   To enhance the flash, we recommend  positioning the camera in an area with a  backdrop to reflect the maximum amount of  light.  For instance, place the camera 20‐30’  from a field edge facing the woods.  For the  inside of timber, positioning the camera facing a  thicket approximately 20‐30’ away.   Try to set the camera up so it’s not facing  directly into the sun either in the morning or  the evening when game movement is at its  peak.   Use the Covert Tree60 mounting system to  mount the camera up higher pointing down on  them for a better look.  Works great when you  don’t have a straight tree to attach to.   Www.dlccovert.com.    ...

  • Page 22: Troubleshooting

      Troubleshooting: ISSUE: Camera will not turn on.  POSSIBLE PROBLEM:    No SD card in the card slot   Corrupt SD card   Batteries are too low to power up camera  POSSIBLE SOLUTION:   Insert SD card in card slot   Try a different SD card   Install fresh batteries    If you are still having problems with your MP6 after  checking the above potential causes and solutions,  please contact Customer Service at 877‐462‐1799 or  e‐mail us at support@dlccovert.com  IMPORTANT NOTE:  If you have problems, do not  contact the retail store you purchased the product ...

  • Page 23: Warranty

      from, contact us and we will be happy to take care  of you.  WARRANTY:   DLC Covert warranties this  product for a period of 1 year from the date of  purchase.  This warranty only covers manufacturer’s  defects and does not cover damage caused by  misuse or abuse of the product.  If you have  problems with this product, please do not contact  the store you purchased it from.  Contact DLC  Customer service toll free at 877‐462‐1799 or e‐mail  us at support@dlccovert.com.  Proof of purchase  will be required for replacement.  Warranty Policy and Procedure: Covert Scouting Cameras, Inc. warrants the cameras  will be free from defects in materials and  workmanship for a period of one (1) year from date  of purchase.  If the product proves defective during  the warranty period, Covert, at its option , will:  1. Repair the product by means of telephone  support, E‐mail or depot service at no charge ...
  • Page 24   for parts or labor, shipping prepaid by  customer, return shipping prepaid by Covert.   (US only) Return shipping to be billed to  customer and must be paid prior to shipping, if  camera is not found to be defective in materials  or workmanship.  2. Replace the product with a comparable product  which may be new or refurbished. (Warranty is  not extended beyond original purchase date.)  3. Covert recommends the customer first utilize  support materials shipped with the product,  product diagnostics, information contained on  the Web, and e‐mail support.  If unsuccessful,  to obtain service under this warranty, the  customer must notify Covert Telephone  Support or Covert Support e‐mail, of the defect  before the expiration of the warranty period.   Customers will provide appropriate assistance  to Telephone Support personnel to resolve  issues ...
  • Page 25   If telephone support is unsuccessful, Covert or its  authorized dealer will instruct the customer on how  to receive warranty repaid as provided below.   Service is available in the United States.   Outside the US, service is available through the  distributor/reseller of purchase.  All returns must have a RMA number   provided by Covert.  Copy of Proof of  Purchase required for all returns.  Covert is not responsible for lost or   damaged merchandise incurred during the  shipping process.   Insurance for returns is at the discretion of  the customer, additional chargers apply for  return shipping.  Covert reserves the right to charge for service in  exception cases.  A description of the depot process  may be obtained from the authorized Covert  reseller/distributor. Depot service is at Covert’s or  it’s authorized dealer’s sole discretion and is  considered an option of last resort. ...
  • Page 26   In the maintenance of the product, Covert may use  new or equivalent to new parts, assemblies or  products for equal or improved quality.  All  defective parts, assemblies, and products become  the property of Covert.  Covert may require the  return of parts, assemblies and products to a  designated Covert Depot or the Covert  representative from which the part, assembly, or  product was originally purchased.  Return and  claims will be handled according to the current  Covert procedure.  These warranties shall not apply to any defect,  failure or damage caused by improper use or  improper or inadequate maintenance and care.   Covert shall not be obligated under these  warranties:  a. To repair damage resulting from attempts  by personnel other than Covert  representatives to install, repair or service  the product unless directed by a Covert  representative. ...
  • Page 27   b. To repair damage, malfunction or  degradation of performance resulting from  improper use or connection to incompatible  equipment or memory.  c. To repair damage, malfunction, or  degradation of performance caused by the  use of non‐Covert supplies or consumables  or the use of Covert supplies not specified  for use with this product.  d. To repair an item that has been modified or  integrated with other products when the  effect of such modification or integration  increases the time or difficulty of servicing  the product or degrades performance or  reliability.  e. To perform user maintenance or cleaning or  to repair damage, malfunction.  To repair damage, malfunction or  degradation of performance resulting from  use of the product in an environment not  meeting the operating specifications set  forth in the user manual. ...
  • Page 28   g. To repair damage, malfunction or  degradation of performance resulting from  failure to properly prepare and transport  the product as prescribed in published  product materials  h. Failure to register the product warranty  within 10 days of purchase.  To replace items that have been refilled, are  used up, abused, misused, or tampered  with in any way.  To install replacement items that are not  considered customer replaceable.  k. To support software not supplied by Covert  To provide software or firmware updates or  upgrades.  Any service identified in the above list and provided  by Covert at the Customer’s request shall be  invoiced to the customer, at Covert’s then current  rates for parts, labor and shipping.  THE ABOVE WARRANTIES ARE GIVEN BY COVERT  WITH RESPECT TO THIS PRODUCT AND ITS RELATED  ITEMS IN LIEU OF ANY OTHER WARRANTIES, ...
  • Page 29   EXPRESS OR IMPLIED. COVERT AND ITS VENDORS  DISCLAIM ANY IMPLIED WARRANTIES OF  MERCHANTABILITY OR FITNESS FOR A PARTICULAR  PURPOSE OR ANY SIMILAR STANDARD IMPOSED BY  APPLICABLE LEGISLATION.  COVERTS REPONSIBILITY  TO REPAIR, REPLACE, FOR DEFECTIVE PRODUCTS  AND RELATED ITEMS IS SOLE AND EXCLUSIVE  REMEDY PROVIDED TO THE CUSTOMER FOR  BREACH OF THESE WARRANTIES.  Some states, provinces, and countries do not allow  the exclusion or limitation of incidental or  consequential damages or exclusions or limitation  on the duration of implied warranties or conditions,  so the above limitations or exclusions may not apply  to you.  This warranty gives you specific legal rights,  and you may also have other rights that vary by  state, province, or country.  TO THE EXTENT ALLOWED BY LOCAL LAW, EXCEPT  FOR THE OBLIGATIONS SPECIFICALLY SET FORTH IN  THIS WARRANTY STATEMENT, IN NO EVENT SHALL  COVERT AND ITS VENDORS BE LIABLE FOR ANY  INDIRECT, SPECIAL, INCIDENTAL OR ...
  • Page 30   CONSEQUENTIAL DAMAGES (INCLUDING LOSS OF  PROFITS) WHETHER BASED ON CONTRACT, TORT,  OR ANY OTHER LEGAL THEORY AND IRRESPECTIVE  OF WHETHER COVERT OR THE VENDOR HAS  ADVANCE NOTICE OF THE POSSIBILITY OF SUCH  DAMAGES.   ...
