GENERATOR USER
E3750 Shown
MODEL & SERIAL NUMBER
Enter the Model and Serial numbers of your generator in
the spaces provided below. Retain these numbers for
future reference. The Model and Serial numbers are
located on the generator data plate on the alternator
case or generator frame, along with other important
information.
Model Number
Serial Number
DOCPRA0030 Rev1
MANUAL
1

Model Numbers

E3750
S5500

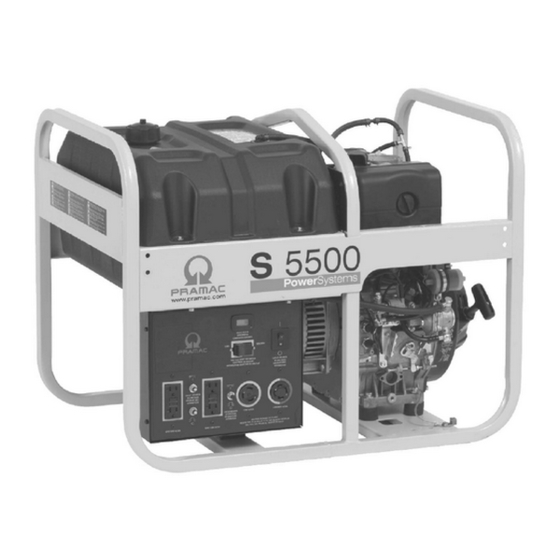

S5500 Shown
Power Systems
