Summary of Contents for Franke FGL 904 I

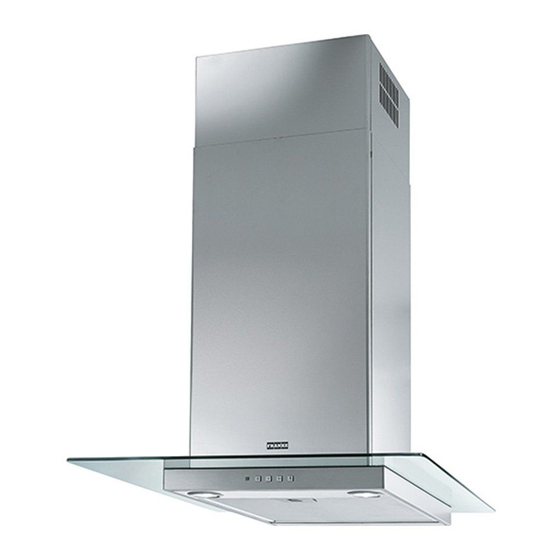

- Page 1 Istruzioni per l’uso e l’installazione Cappa Instructions for use and installation Cooker Hood Mode d’emploi et installation Hotte de Cuisine Bedienungsanleitung und Einrichtung Dunstabzugshaube Kullanım ve montaj talimatları Davlumbaz FGL 904 I...
-
Page 2: Table Of Contents
Libretto di Istruzioni INDICE CONSIGLI E SUGGERIMENTI ..............................7 CARATTERISTICHE ................................8 INSTALLAZIONE..................................10 USO ......................................13 MANUTENZIONE .................................14... - Page 3 Instructions Manual INDEX RECOMMENDATIONS AND SUGGESTIONS ........................15 CHARACTERISTICS................................16 INSTALLATION ..................................18 USE.......................................21 MAINTENANCE..................................22...
- Page 4 Manuel d’Instructions SOMMAIRE CONSEILS ET SUGGESTIONS ............................23 CARACTERISTIQUES .................................24 INSTALLATION ..................................26 UTILISATION..................................29 ENTRETIEN..................................30...
- Page 5 Bedienungsanleitung INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE............................31 CHARAKTERISTIKEN................................32 MONTAGE....................................34 BEDIENUNG..................................37 WARTUNG....................................38...
- Page 6 Kullanim Kilavuku IÇERIKLER TAVSIYELER VE ÖNERILER ..............................39 ÖZELLIKLER ..................................40 MONTAJ ....................................42 KULLANIM ....................................45 BAKIM....................................46...
-
Page 7: Consigli E Suggerimenti
CONSIGLI E SUGGERIMENTI INSTALLAZIONE • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte. • La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm. •... -
Page 8: Caratteristiche
CARATTERISTICHE Ingombro... - Page 9 Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Filtri Camino telescopico formato da: Camino superiore 7.1a Camino inferiore Traliccio telescopico completo di Aspiratore, formato 7.1a Traliccio superiore 7.1b 7.1b Traliccio inferiore Flangia ø 150 Flangia con valvola ø 150 mm Raccordo Uscita Aria Scatola connessioni Fascette stringitubo...
-
Page 10: Installazione
INSTALLAZIONE Foratura Soffitto/Mensola e Fissaggio Traliccio FORATURA SOFFITTO/MENSOLA • Con l’ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura. • Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura. - Page 11 Fissaggio Traliccio • Svitare le due viti che fissano il camino inferiore e sfilarlo dal traliccio (dalla parte inferiore). • Svitare le due viti che fissano il camino superiore e sfilarlo dal traliccio (dalla parte superiore). Nel caso in cui si voglia regolare l’altezza del traliccio procedere come segue: •...
- Page 12 Uscita aria Versione Filtrante • Fissare il Raccordo 15 al traliccio utilizzando le 4 Viti in dota- zione. • Incastrare la flangia 10 nell’apposito foro inferiore del Raccor- do 15. • Collegare l’uscita aria della cappa con la flangia posta sotto al raccordo per mezzo di un tubo rigido o flessibile ø...
-
Page 13: Uso
Luci Accende e spegne l’Impianto di Illuminazione. Led accensione Motore. Motore Accende e spegne il motore Aspirazione a velocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura. Velocità Velocità media, adatta alla maggior parte delle condizioni d’uso, dato l’ottimo rapporto tra portata d’aria trattata e livello sonoro. -
Page 14: Manutenzione
MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più fre- quentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta,sostenendoli con una mano mentre con l’altra si tira la leva verso il basso. -
Page 15: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. • The minimum safety distance between the cooker top and the extrac- tor hood is 650 mm. • Check that the mains voltage corresponds to that indicated on the rating plate fixed to the inside of the hood. -
Page 16: Characteristics
CHARACTERISTICS Dimensions... - Page 17 Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Telescopic Chimney comprising: 7.1a Upper Section Lower Section Telescopic frame complete with extractor, consisting of: 7.1a Upper frame 7.1b 7.1b Lower frame Flange ø 150 Dumper ø 150mm Air Outlet Connection Junction box Pipe clamps...
-
Page 18: Installation
INSTALLATION Drilling the Ceiling/shelf and fixing the frame DRILLING THE CEILING/SHELF • Use a plumb line to mark the centre of the hob on the ceiling/support shelf. • Place the drilling template 21 provided on the ceiling/support shelf, making sure that the template is in the correct position by lining up the axes of the template with those of the hob. - Page 19 FIXING THE frame • Loosen the two screws fastening the lower chimney and re- move this from the lower frame. • Loosen the two screws fastening the upper chimney and re- move this from the upper frame. If you wish to adjust the height of the frame, proceed as follows: •...
- Page 20 Recirculation version air outlet • Fix the connection 15 to the frame using the 4 screws pro- vided. • Fix the flange 10 to the lower opening of the connection 15. • Connect the hood air outlet to the flange in the lower part of the junction using a rigid or flexible ø...
-
Page 21: Use
Light Switches the lighting system on and off. Motor running led. Motor Switches the extractor motor on and off at low speed. Used to provide a contin-uos and silent air change in the presence of light cooking vapours. Speed Medium speed, suitable for most operating conditions given the optimum treated air flox/noise level ratio. -
Page 22: Maintenance
MAINTENANCE Grease filters CLEANING METAL SELF- SUPPORTING GREASE FILTERS • The filters must be cleaned every 2 months of opera- tion, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time holding them up with one hand and pulling the handle downwards with the other hand at the same time. -
Page 23: Conseils Et Suggestions
CONSEILS ET SUGGESTIONS INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art. • La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins. -
Page 24: Caracteristiques
CARACTERISTIQUES Encombrement... - Page 25 Composants Réf. Q.té Composants de Produit Corps Hotte équipé de: Comandes, Lumière, Filtres Cheminée Télescopique formée de : Cheminée Supérieure 7.1a Cheminée Inférieure Treillis télescopique avec Aspirateur, formé par: 7.1a Treillis supérieur 7.1b Treillis inférieur 7.1b Flasque ø 150 Buse avec clapet ø 150 Raccord Sortie Air Boîte connexions Colliers de serrage serre-tube...
-
Page 26: Installation
INSTALLATION Perçage Plafond/Étagère et Fixation Treillis PERÇAGE PLAFOND/ETAGERE • À l’aide d’un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson. • Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l’appareil, en faisant coïncider son centre avec le centre projeté... - Page 27 FiXATION TREILLIS • Dévisser les deux vis qui fixent la cheminée inférieure et sortir cette dernière du treillis (depuis la partie inférieure). • Dévisser les deux vis qui fixent la cheminée supérieure et sortir cette dernière du treillis (depuis la partie supérieure). Si l’on souhaite régler la hauteur du treillis, effectuer les opéra- tions suivantes: •...
- Page 28 Sortie air version Filtrante • Fixer le raccord 15 au Treillis à l’aide des 4 Vis fournies avec l’appareil. • Bloquer la bride 10 dans le trou inférieur de le raccord 15. • Joindre la sortie d’air de la hotte avec la bride placée sous la rallonge par un tuyau rigide ou flexible ø...
-
Page 29: Utilisation
UTILISATION Lumières Allume et éteint l’installation de l’éclairage. Del allumage Moteur. Moteur Met en marche et à l’arrêt le moteur aspiration à vitesse minimale, pour un rechange d’air permantent particulièrement silencieux en cas de faibles va- peurs de cuisson. Vitesse Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné... -
Page 30: Entretien
ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés en- viron tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense. • Enlevez les filtres l’un après l’autre en les soutenant avec une main et en tirant en même temps la poignée vers le bas avec l’autre main. -
Page 31: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninne- ren angebrachten Schild übereinstimmt. -
Page 32: Charakteristiken
CHARAKTERISTIKEN Platzbedarf... - Page 33 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Teleskopkamin bestehend aus: oberer Kaminteil 7.1a unterer Kaminteil Teleskopgerüst komplett mit Gebläse, bestehend aus: 7.1a oberer Gerüstteil 7.1b unterer Gerüstteil 7.1b Flansch ø 150 Flansch mit Ruckstauklappe ø 150 Luftaustritt-Anschlussstück Verbindungsdose Rohrschellen Pos. Montagekomponenten Bügel ø...
-
Page 34: Montage
MONTAGE Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts BOHREN DER DECKE/TRAGERPLATTE • Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen. • Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablo- nenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten. - Page 35 MONTAGE DES TELESKOPGERÜSTS • Die beiden Schrauben lösen, die den unteren Kaminteil fixie- ren und diesen aus dem Gerüst ziehen (an der Unterseite) • Die beiden Schrauben lösen, die den oberen Kaminteil fixieren und diesen aus dem Gerüst ziehen (an der Oberseite). Für eine eventuelle Regulierung der Gerüsthöhe folgendermaßen vorgehen: •...
- Page 36 Anschluss in Umluftversion • Der Anschluß 15 an das Teleskopgerüst mit den 4 beiliegenden Schrauben befestigen. • Den Flansch 10 an die untere Bohrung des Anschluß 15 an- bringen. • Den Haubenluftaustritt mit Hilfe eines Rohres oder Schlauches Ø 150 (die Wahl bleibt dem Installateur überlassen) mit dem Flansch, der sich unter dem Umlenkteil befindet, verbinden.
-
Page 37: Bedienung
BEDIENUNG Beleucht. Schaltet die Beleuchtung ein und aus. Betriebsanzeigelampe. Motor Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet. Geschw. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwi- schen Fördervolumen und Geräuschentwicklung für die meisten Anwen- dungssituationen. -
Page 38: Wartung
WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei star- kem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Einen Filter nach dem anderen entfernen. Halten Sie den Filter mit einer Hand fest und ziehen Sie den Griff mit der anderen Hand gleichzeitig nach unten. -
Page 39: Tavsiyeler Ve Öneriler
TAVSIYELER VE ÖNERILER MONTAJ • Yalnιş veya eksik montajdan doğan herhangi bir zararιn sorumluluğu üreticiye ait değildir. • Davlumbaz ile pişirici cihazιn ocak kιsmι arasιndaki minimum güvenlik mesafesi 650 mm.dir. • Besleme voltajιnιn, davlumbaz içerisine yerleştirilen bilgi etiketinde belirtilenle aynι olup olmadιğιnι kontrol edin. •... -
Page 40: Özellikler
ÖZELLIKLER Boyutlar... - Page 41 Parçalar Ref. Adet Ürün Parçaları Şunlardan oluşan Davlumbaz Gövdesi: Kumandalar, Lamba, Filtreler Şunlardan oluşan Teleskopik Baca: Üst Baca 7.1a Alt Baca Şunlardan oluşan Aspiratörlü teleskopik kafes: 7.1a Üst kafes 7.1b Alt kafes 7.1b Flanş ø 150 Valfli flanş ø 150 mm Hava Çıkışı...
-
Page 42: Montaj
MONTAJ Tavan / Konsol delme işlemi ve Kafesin Sabitlenmesi TAVANIN YADA KONSOLUN DELİNMESİ • Bir şakül yardımıyla tavana ya da destek konsolüne pişirme tezgahının merkezini işaretleyiniz. • Tavana veya konsola donanımla birlikte verilen delik delme şablonunu (21) dayayınız ve bunun merkeziyle işaretlenen merkezi birbirine çakıştırınız. Yani şablonun ekseni ile pişirme tezgahı... - Page 43 Kafesin Sabitlenmesi • Alt bacayı sabitleyen iki adet vidayı söküp kafesten çıkarınız (alt kısımdan). • Üst bacayı sabitleyen iki adet vidayı söküp kafesten çıkarınız (üst kısımdan). Kafesin yüksekliği ayarlanmak istenirse, şu şekilde hareket edilmelidir: • Kafesin iki yanında bulunan sütunları birleştiren sekiz adet metrik vidayı...
- Page 44 Filtreli Model Hava Çıkışı • Rakoru cihaz donanımındaki 4 adet Vida ile kafese sabitleyiniz. • Flanşı 10 Rakorun 15 bu işe ayrılmış alt deliğine geçiriniz. • Davlumbazın flanşlı hava çıkışını, tercihi monitöre kalmış sert ya da rijit 150 mm çapında bir boru ile rakora bağlayınız. Baca Montajı...
-
Page 45: Kullanim
KULLANIM Lambalar Aydınlatma sistemini yakar ve söndürür Motorun çalışmakta olduğunu bildiren led lambası Motor Aspiaratör motorunu minimum hızda açar ve kapatır ; minimum hız sessi- zce çalışarak aşırı pişirme buharı olmadığında sürekli hava dolaşımı sağlar. Hız Orta hız, kullanımın büyük kısmında yararlanılan hızdır, ses düzeyi ile hava dolaşımı... -
Page 46: Bakim
BAKIM Yağ tutucu filtreler METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ • Bu filtreler bulaşık makinasında da yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmalarıı gereklidir. • Filtreleri teker teker çıkarınız ve bunu yaparken kolu aşağı doğru çektiğiniz sırada diğer elinizle filtreleri tutunuz. - Page 48 çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için hudutları içinde bulunduğunuz belediyenin ilgili diaresine, atık yoketme servisine veya ürünün satıcısına danışınız. Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it...
