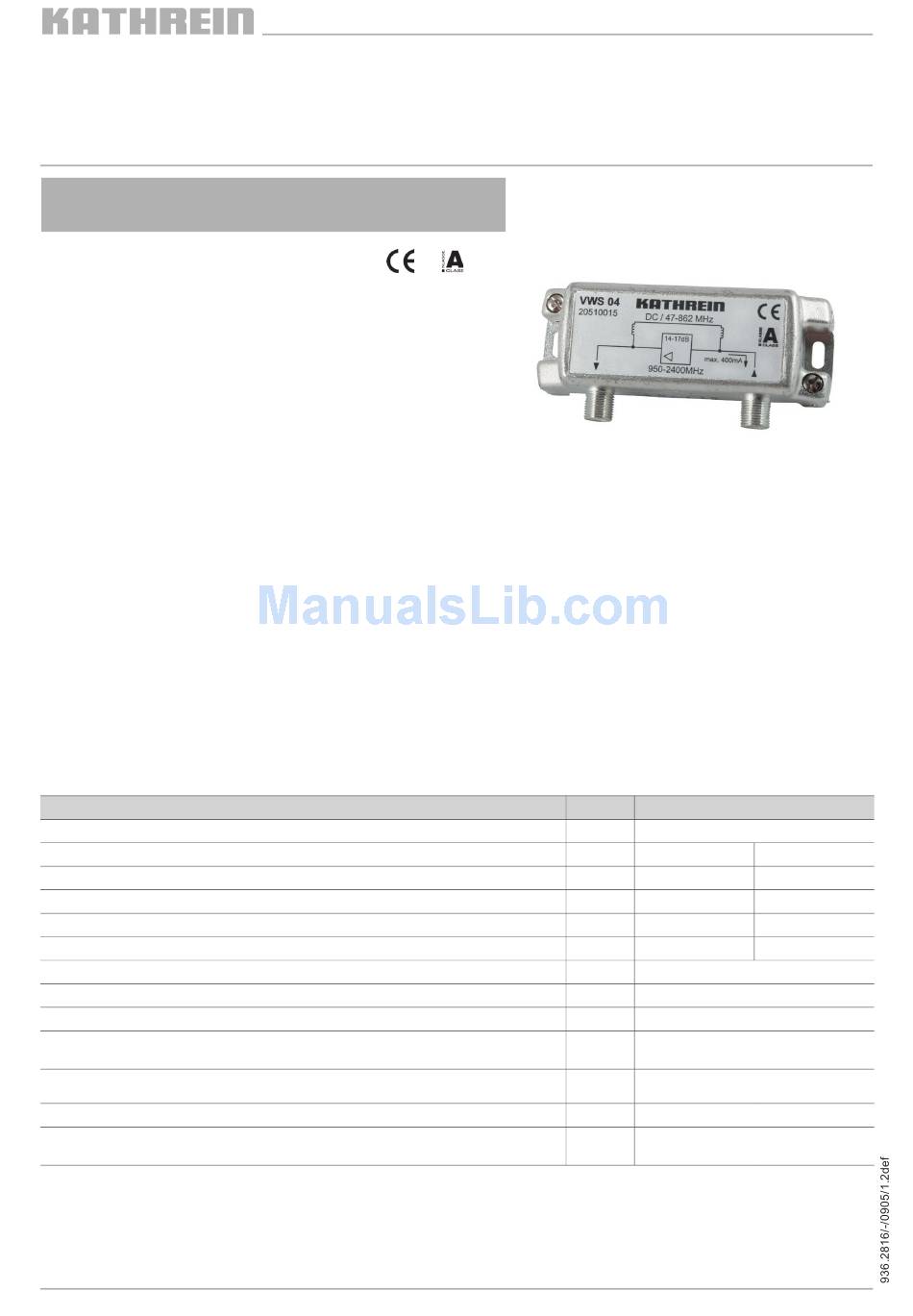

Kathrein VWS 04 Specification Sheet

Sat-ZF-Verstärker /
Sat-IF Amplifi er / Amplifi cateur 1
VWS 04
Zur Verstärkung der 1. Sat-ZF (950-2400 MHz)

Mit passiver Umgehung für den terrestrischen Bereich

Zur Verstärkung der Signale bei Verteilung auf mehrere

Receiver
Fernspeisung über HF-Ausgang

Mit eingebauter Gleichspannungs-Umgehung für

LNB-Fernspeisung
Für die Innenmontage

Der Verstärker stimmt mit den zum Zeitpunkt der Auslieferung

gültigen Anforderungen der Richtlinien 73/23/EWG und
89/336/EWG überein
To amplify the 1st Sat-IF (950-2400 MHz)

With passive bypass for the terrestrial range

To amplify the signals if they are distributed to several

receivers
Remote feeding over RF output

DC bypass for LNB remote feeding is built in

For indoor mounting

The amplifi er is built in accordance with the requirement

of the guidelines 73/23/EWG and 89/336/EWG valid on
delivery
■
Technische Daten / Technical Data / Caractéristiques techniques
Typ / Type / Type
Bestell-Nr. / Order no. / Référence
Empfangsbereich / Reception range / Zone de réception
Verstärkung / Gain / Amplifi cation
Durchgangsdämpfung / Through loss / Affaiblissement de passage
Rauschmaß / Noise fi gure / Facteur de bruit
Max. Ausgangspegel / Max. output level / Niveau de sortie max.
Fernspeisespannung / Remote feed voltage / Tension de téléalimentation
Stromaufnahme / Power consumption / Intensité du courant absorbé
Fernspeisestrom / Remote feed current / Courant de téléalimentation
Anschlüsse / Connections / Raccordement
Zul. Umgebungstemperatur /
All. ambient temperature / Température ambiante admissible
Abmessungen / Dimensions / Dimensions
Verpackungs-Einheit/Gewicht /
Packing unit/weight / Unité de conditionnement/poids
¹ Verstärkungsanstieg bei steigender Frequenz /
)
Increase in gain in increasing frequency / Augmentation dl'amplifi cation en fonction de l'accroissement de la fréquence
² 35-dB-IMA für Störprodukte 2. und 3. Ordnung/2-Sender-Messverfahren nach EN 50083-3 /
)
35 dB IMA for interfering products 2nd and 3rd order/2-transmitter measuring method acc. to EN 50083-3 /
35 dB IMA pour équipements produisant des interférences de classe 2 et 3 / Principe de mesure à 2 émetteurs conforme à la norme EN 50083-3
Sat-ZF-Verstärker
Sat-IF amplifi er
Amplifi cateur satellite FI
er satellite FI
20510015
er
Pour amplifi cation du 1

Avec dérivation passive pour la gamme terrestre

Pour amplifi er les signaux quand ils sont distribu és aux

plusieurs récepteurs.
Téléalimentation via une sortie HF

Avec dérivation CC intégrée pour téléalimentation

d'un LNB
Pour montage en intérieur

L'amplifi cateur se correspond aux directives 73/23/EWG

et 89/336/EWG valables en livraison
MHz
dB
dB
dB
dBµV
V
mA
mA
°C
mm
St. / pc. /
unité / kg
VWS 04
20510015
satellite FI (950-2400 MHz)
VWS 04
20510015
47-862 950-2400
- 14-17 ¹
3 -
- 8
- 106 ²
)
+12 bis / to / à +20
Typ. 30
< 400
F-Connector /
F connector / Connecteur F
- 20 bis / to / à +55
97 x 43,5 x 29,5
1/0,20
)
