Hausanschluss-Verstärker
Merkmale
■
Hausanschluss-Verstärker für moderne/neue HFC-Netze bis
1000 MHz geeignet
■
Frequenzabhängige Verstärkung durch fest eingebauten
Interstage-Entzerrer (Preemphase 8 dB)
■
Dämpfungs-Einstellung im Vorwärtsweg über Schiebeschalter
■
Integrierte Diplexer
■
LED als Betriebsanzeige
■
Gussgehäuse mit F-Anschlüssen
■
Lieferumfang: VOS 22 (FR/RA), Anwendungshinweis
■

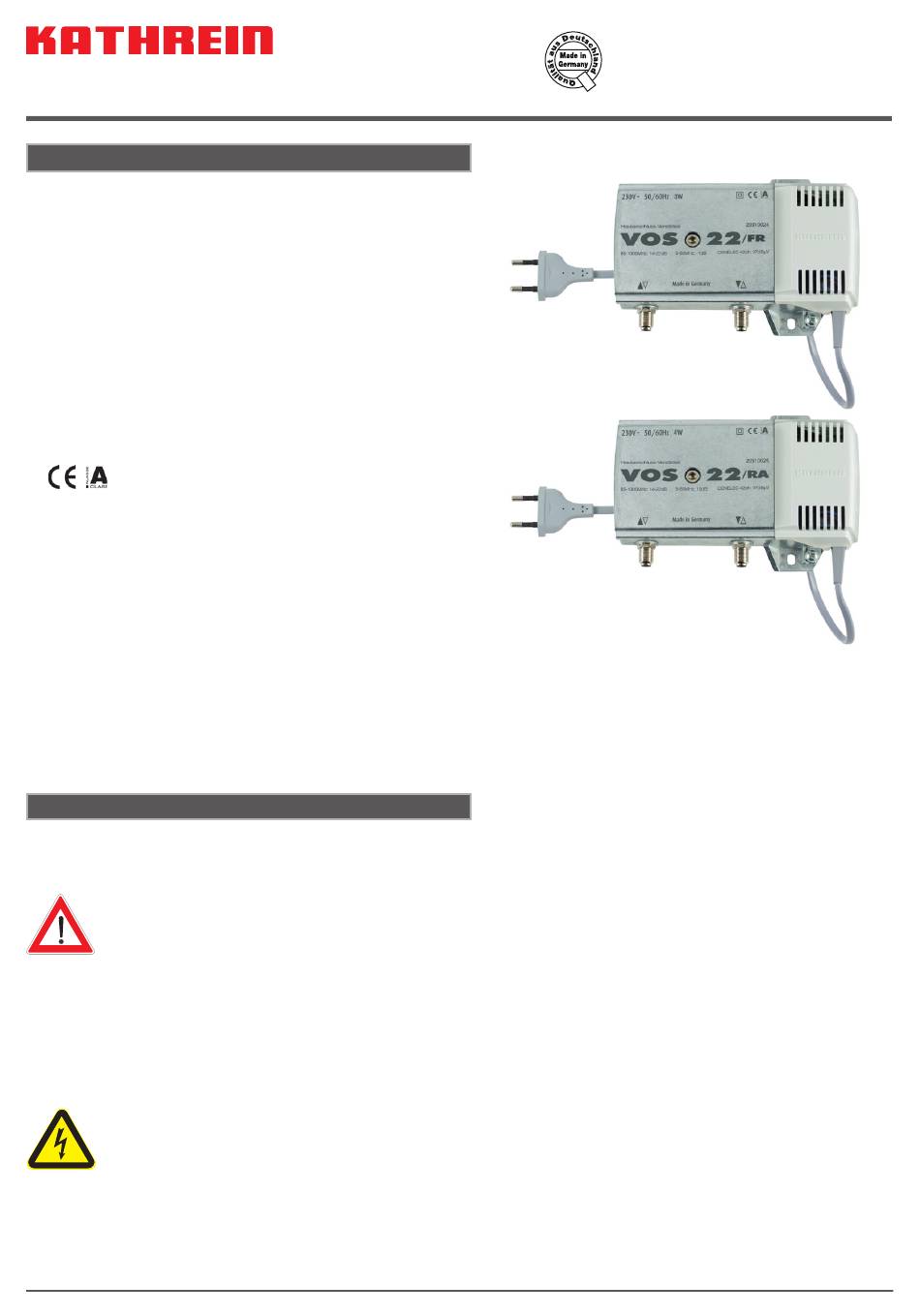

VOS 22/FR
■
Integrierter Rückweg 5-65 MHz passiv und abschaltbar
(umschaltbar mit Steckbrücken, Lieferzustand passiv)
VOS 22/RA
■
Integrierter Rückweg 5-65 MHz aktiv/passiv und
abschaltbar (umschaltbar mit Steckbrücken, Liefer-
zustand passiv)
Grundlegende Sicherheitsmaßnahmen
• Die Montage darf nur durch autorisiertes Fachpersonal durchgeführt werden.
• Bei Montage immer Netzstecker ziehen.
• Die beschriebenen Verstärker dienen ausschließlich der Installation von HFC-Netzen bis 1000 MHz.
• Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewähr-
leistung bzw. Garantie zur Folge.
• Die Verstärker dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien
montieren.
• Die Verstärker sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm
• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
• Die Versorgungsspannung der Verstärker beträgt 230-V-Wechselspannung und ist bei direkter Berührung lebens-
bedrohlich!
• Die Verstärker können nur durch Ziehen des Netzsteckers vom Netz getrennt werden.
• Unter gefährlicher Spannung stehende Teile dürfen nicht berührt werden.
• Der Netzstecker als Trennvorrichtung des Verstärkers muss ohne Schwierigkeiten benutzbar sein, d.h. die Netzsteck-
dose muss in der Nähe des Verstärkers angebracht und leicht zugänglich sein.
• Die Installation und Deinstallation des Verstärkers darf nur in spannungsfreiem Zustand vorgenommen werden.
• Die Verstärker dürfen nicht ohne die serienmäßig installierte Schutzabdeckung des Netzteiles betrieben werden. Der
Deckel muss geschlossen sein.
• Auf die Verstärker dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Die Verstärker dürfen nicht Tropf- oder Spritzwasser ausgesetzt sein.
• Zulässige Umgebungstemperatur -20 bis +55°C
Die Verstärker stimmen mit den zum Zeitpunkt der
Auslieferung gültigen Anforderungen der EMV-Richtli-
nie 2004/103/EG und der Niederspannungs-Richtlinie
2006/95/EG überein.
1 / 4
VOS 22/FR 20910024
VOS 22/RA 20910025
) zu versehen.
